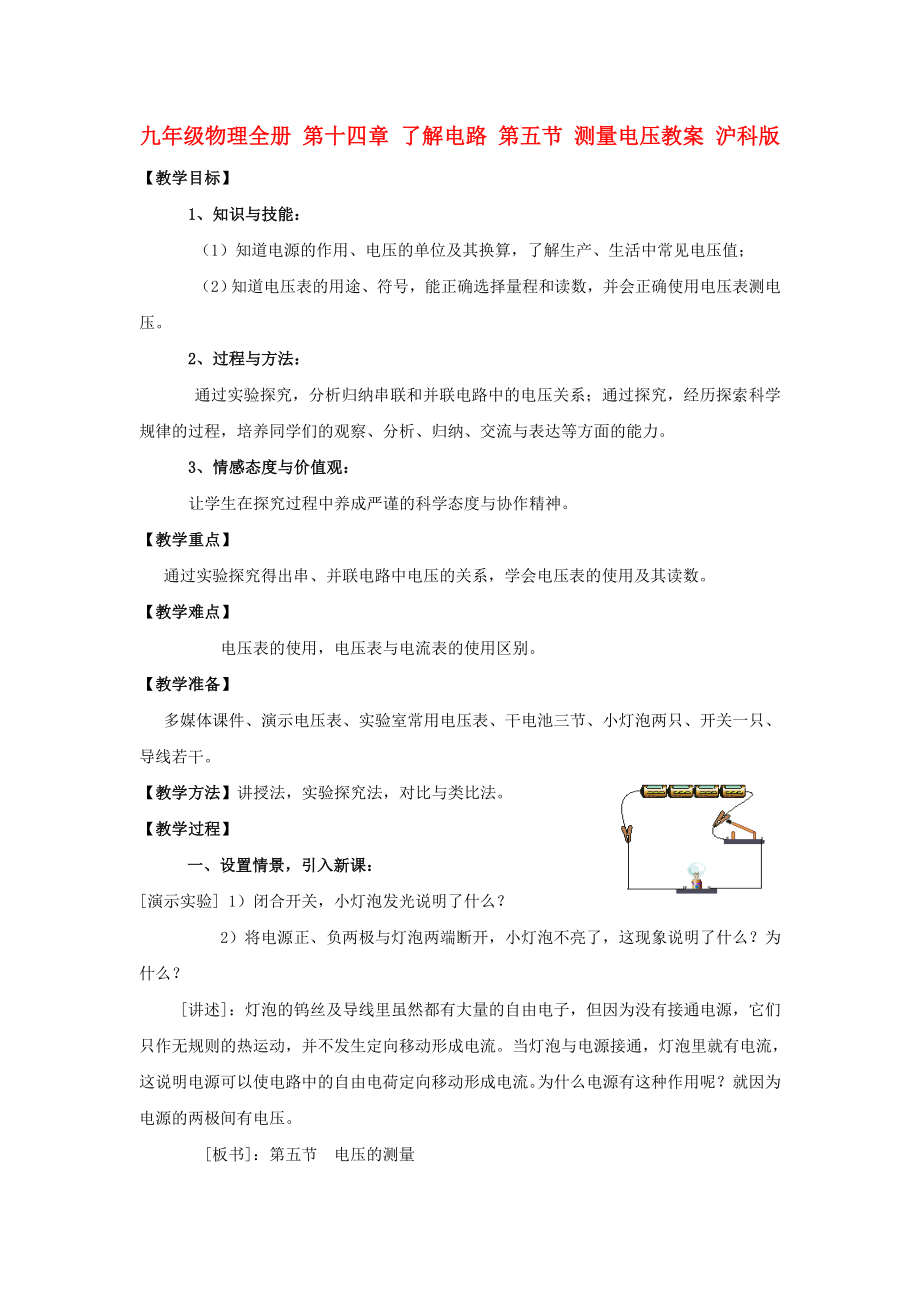

九年級物理全冊 第十四章 了解電路 第五節 測量電壓教案 滬科版

文檔格式:DOC| 6 頁|大小 297.02KB|積分 15|2022-06-13 發布|文檔ID:105986294
第1頁
下載文檔到電腦,查找使用更方便 還剩頁未讀,繼續閱讀>>
1 / 6
此文檔下載收益歸作者所有 下載文檔
  • 版權提示
  • 文本預覽
  • 常見問題
  • 九年級物理全冊 第十四章 了解電路 第五節 測量電壓教案 滬科版【教學目標】1、知識與技能:(1)知道電源的作用、電壓的單位及其換算,了解生產、生活中常見電壓值;(2)知道電壓表的用途、符號,能正確選擇量程和讀數,并會正確使用電壓表測電壓2、過程與方法:通過實驗探究,分析歸納串聯和并聯電路中的電壓關系;通過探究,經歷探索科學規律的過程,培養同學們的觀察、分析、歸納、交流與表達等方面的能力3、情感態度與價值觀: 讓學生在探究過程中養成嚴謹?shù)目茖W態度與協作精神教學重點】通過實驗探究得出串、并聯電路中電壓的關系,學會電壓表的使用及其讀數教學難點】電壓表的使用,電壓表與電流表的使用區別教學準備】多媒體課件、演示電壓表、實驗室常用電壓表、干電池三節、小燈泡兩只、開關一只、導線若干教學方法】講授法,實驗探究法,對比與類比法教學過程】一、設置情景,引入新課:[演示實驗] 1)閉合開關,小燈泡發光說明了什么?2)將電源正、負兩極與燈泡兩端斷開,小燈泡不亮了,這現象說明了什么?為什么?   [講述]:燈泡的鎢絲及導線里雖然都有大量的自由電子,但因為沒有接通電源,它們只作無規則的熱運動,并不發生定向移動形成電流。

    當燈泡與電源接通,燈泡里就有電流,這說明電源可以使電路中的自由電荷定向移動形成電流為什么電源有這種作用呢?就因為電源的兩極間有電壓[板書]:第五節 電壓的測量二、新課教學:(一)電壓(用符號U表示)1.采用類比法進行教學:(1)研究水流是怎樣形成的   水壓是使水發生定向移動形成水流的原因抽水機的作用是:保持一定的水壓,形成持續的水流2)燈泡中的電流又是怎樣形成的呢?(如圖)電壓是使自由電荷定向移動形成電流的原因電源的作用:保持一定的電壓,使電路中不斷有電流通過電源是提供電壓的裝置2.電壓的單位:伏特(V)在國際單位制里,電壓的單位是伏特,簡稱伏(V)此外,常用單位還有千伏(kV)、毫伏(mV)、微伏(μV)等換算關系:1千伏(kV)=1000伏(V) 1伏(V)=1000毫伏(mV)1毫伏(mV)=1000微伏(μV)介紹:伏打的故事3.識記常見的電壓值一節干電池(5號、7號) U=1.5V每個蓄電池的電壓 U=2V我國家庭電路的電壓 U=220V對人體的安全電壓 U≤36V(二)怎樣使用電壓表1、電壓使電路中形成了電流,對同一個小燈泡,當它發光微弱時,通過它的電流較小,它兩端的電壓較小,當燈泡變亮時,通過它的電流變大,它兩端的電壓變大。

    若想知道燈泡兩端的確切電壓,必須使用電壓表進行測量電壓表和電流表不僅外形相似,構造也相似,因此,在使用上,它們有相同的方面,但它們測量的又是兩個不同的物理量,又有不同的要求因此,我們將采取跟電流表對比的方法,來學電壓表學生自學,根據教師提示填寫下表)電流表電壓表作用測電路中的電流表盤符號A電路元件符號量程(兩個量程,三個接線柱)讀數方法1.由接線柱確定量程2.大、小格表示的電流值3.根據指針讀數2.電壓表的使用:1)電壓表要并聯在被測電路的兩端問題:電壓表為何必須并聯到被測電路中?2)必須使電流從電壓表的“+”接線柱流進,從“-”接線柱流出問題:電壓表的接線柱若接線反了,會出現什么現象?學生用電壓表中的接線柱怎樣使用?3)被測電壓不要超過電壓表的量程問題:被測電壓超過電壓表的量程會出現什么現象?如果事先不能估測出被測電壓的大小,怎么進行測量?電壓表直接連到電源的正、負極上,測出的示數是什么電壓?3.總結:(三)用電壓表測電壓學生分組實驗要求:1、認真對照圖示實物連接圖連接好電路(連接過程中開關要斷開,每次經檢查無誤后再閉合開關) 2、按照電壓表的使用規則進行操作;3、準確讀數,作好記錄(每次讀數后要及時斷開開關);4、通過分析得出實驗結論。

    實驗結論: 1、串聯電池的總電壓等于各串聯電池電壓之和; 2、串聯電路兩端的電壓等于串聯的各部分電路兩端電壓之和; 3、并聯電路中各并聯支路的電壓相等三、課堂練習,應用提高:1、關于電壓的說法,正確的是(  )A電路兩端有電壓,電路中就一定有電流B電路中只要有電流,電路兩端一定有電壓C電路斷開后,電路中電流為零,因此電源電壓也為零D以上說法都正確2、高壓輸電線路上的電壓為100千伏100千伏=______伏=______毫伏3、居民家庭中照明燈、電視機、電飯鍋等家用電器的正常工作電壓是( )A.380V B. 220V C. 36V D. 1.5V4、分別讀出圖甲、乙中的電壓表的示數 5、在使用電壓表測電壓的過程中,發現指針反向偏轉,其原因是___________________6、用電壓表測量某兩點間的電壓時發現指針偏轉已超過最大刻度,其原因是( )A“+”“-”接線柱接反了 B電壓表量程太大了C電壓表的量程太小了 D無法判斷7、下列各電路圖中,電流表和電壓表使用均正確的是圖 ( ?。?、在下圖所示的電路中,在“○”內填出電流表和電壓表,并標出各表的正、負接線柱。

    9、右上圖所示電路,電源電壓6伏,導線完好,接線處良好當閉合電鍵時,兩燈均不發光,電壓表數為6伏由此可以判斷 ( ?。〢.燈L1和L2都損壞了   B.燈L1的燈絲斷了C.燈L2的燈絲斷了    D.燈L1和L2都未損壞四、作業布置:課后作業3、4、5題板書設計】電壓的測量1.抽水機保持水壓形成水流電壓(用符號U表示) 電源保持電壓形成電流2.電壓的單位:伏特(V)3.幾種常見電壓值怎樣使用電壓表1.電壓表要并聯在被測電路的兩端2. 必須使電流從電壓表的“+”接線柱流進,從“—”接線柱流出3. 被測電壓不要超過電壓表的量程用電壓表測電壓3.并聯電路中各并聯支路的電壓相等1.串聯電池的總電壓等于各串聯電池電壓之和2.串聯電路兩端的電壓等于串聯的各部分電路兩端電壓之和【教學反思】。
