2022年高二物理上學期 光學 光的衍射學案 新人教版

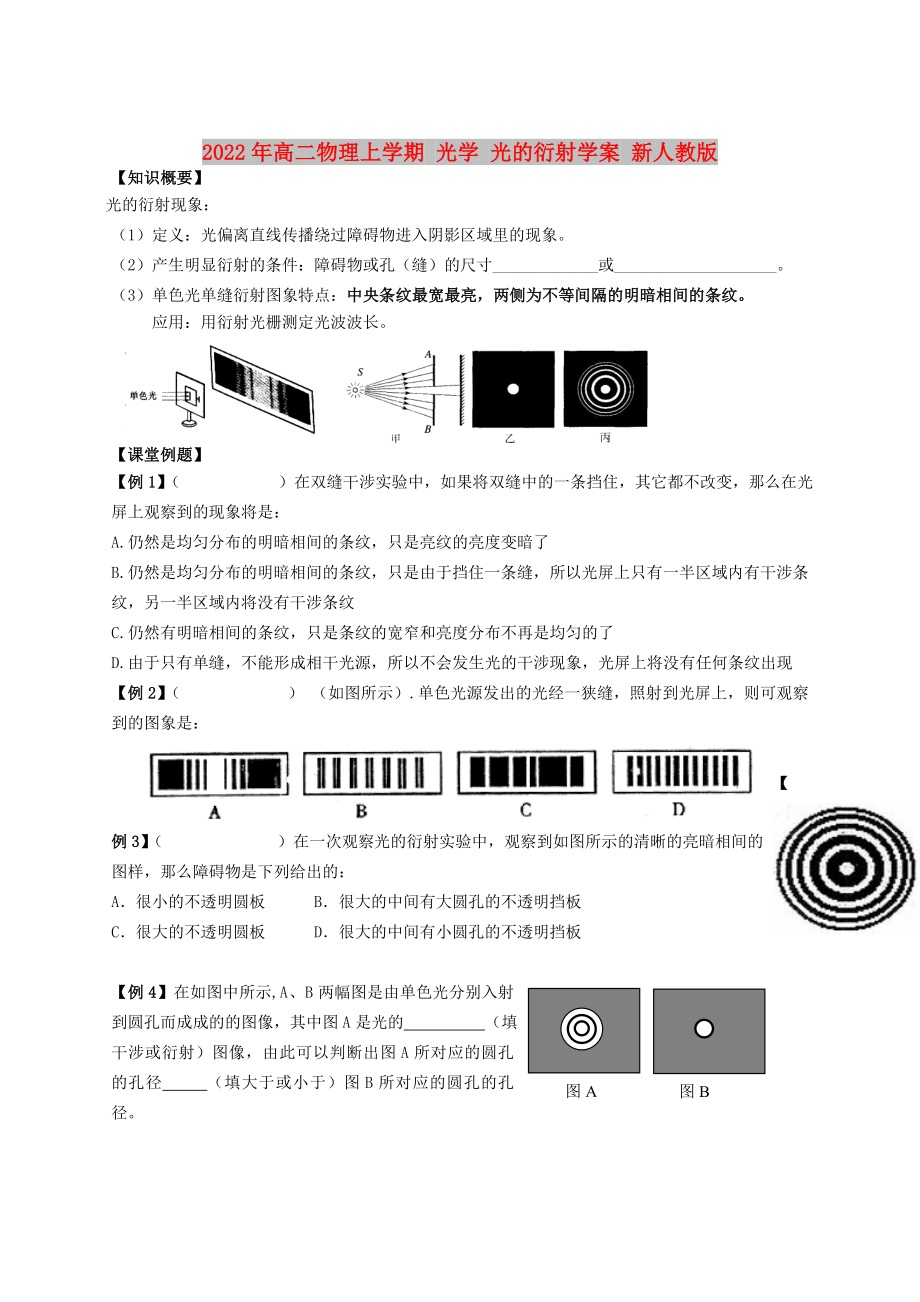

2022年高二物理上學期 光學 光的衍射學案 新人教版【知識概要】光的衍射現象：（1）定義：光偏離直線傳播繞過障礙物進入陰影區域里的現象2）產生明顯衍射的條件：障礙物或孔（縫）的尺寸_____________或____________________3）單色光單縫衍射圖象特點：中央條紋最寬最亮，兩側為不等間隔的明暗相間的條紋應用：用衍射光柵測定光波波長課堂例題】【例1】（ ）在雙縫干涉實驗中，如果將雙縫中的一條擋住，其它都不改變，那么在光屏上觀察到的現象將是：A.仍然是均勻分布的明暗相間的條紋，只是亮紋的亮度變暗了B.仍然是均勻分布的明暗相間的條紋，只是由于擋住一條縫，所以光屏上只有一半?yún)^(qū)域內有干涉條紋，另一半?yún)^(qū)域內將沒有干涉條紋C.仍然有明暗相間的條紋，只是條紋的寬窄和亮度分布不再是均勻的了D.由于只有單縫，不能形成相干光源，所以不會發生光的干涉現象，光屏上將沒有任何條紋出現【例2】（ ） （如圖所示）.單色光源發出的光經一狹縫，照射到光屏上，則可觀察到的圖象是：【例3】（ ）在一次觀察光的衍射實驗中，觀察到如圖所示的清晰的亮暗相間的圖樣，那么障礙物是下列給出的：????A．很小的不透明圓板 B．很大的中間有大圓孔的不透明擋板C．很大的不透明圓板 D．很大的中間有小圓孔的不透明擋板圖B圖A【例4】在如圖中所示,A、B兩幅圖是由單色光分別入射到圓孔而成成的的圖像，其中圖A是光的 （填干涉或衍射）圖像，由此可以判斷出圖A所對應的圓孔的孔徑 （填大于或小于）圖B所對應的圓孔的孔徑。

鞏固訓練】（ ）1. 下列說法正確的是：　　　　　　　　　　　　　　　　　　　　　　 A．當光的波長比圓孔的直徑大時，可以產生明顯的衍射現象B．衍射現象的研究表明“光沿直線傳播”只是一種近似規律C．用平行的單色光垂直照射不透明的小圓板，在圓板的后面發現圓板陰影中心處有一亮斑，這是光的干涉現象D．用平行的單色光垂直照射一個刀片，發現屏上刀片的陰影的邊緣模糊不清，這是光的衍射現象（ ）2. 在觀察光的衍射現象的實驗中,通過緊靠眼睛的卡尺測腳形成的狹縫,觀看遠處的日光燈管或線狀白熾燈絲(燈管或燈絲都要平行于狹縫),可以看到：A．黑白相間的直條紋 B.黑白相間的弧形條紋 C.彩色的直條紋 D.彩色的弧形條紋 （ ）3. 抽制高強度纖維細絲時可用激光監控其粗細，如圖所示，觀察激光束經過細絲時在光屏上所產生的條紋即可判斷細絲粗細的變化：A．這主要是光的干涉現象 B．這主要是光的衍射現象C．如果屏上條紋變寬，表明抽制的絲變粗D．如果屏上條紋變寬，表明抽制的絲變細（ ）4.如圖所示，在擋板上開一個大小可以調節的小圓孔P，用點光源S照射小孔，小孔后面放一個光屏MN，點光源和小孔的連線垂直于光屏，并于光屏交于其中心。

當小孔的直徑從1.0mm逐漸減小到0.1rnm的過程中，在光屏上看到的現象將會是：A．光屏上始終有一個圓形亮斑，并且其直徑逐漸減小B．光屏上始終有明暗相間的同心圓環，并且其范圍逐漸增大C．光屏上先是形成直徑逐漸減小的圓形亮斑，然后是形成范圍逐漸增大而亮度逐漸減弱的明暗相間的同心圓環D．光屏上先是形成直徑逐漸減小的圓形亮斑，然后是形成范圍逐漸減小而亮度逐漸增大的明暗相間的同心圓環。
