（貴陽專版）2020年秋九年級物理全冊 第14章 了解電路 第4節 科學探究 串聯和并聯電路的電流 第1課時 電流的測量教學案（無答案）（新版）滬科版

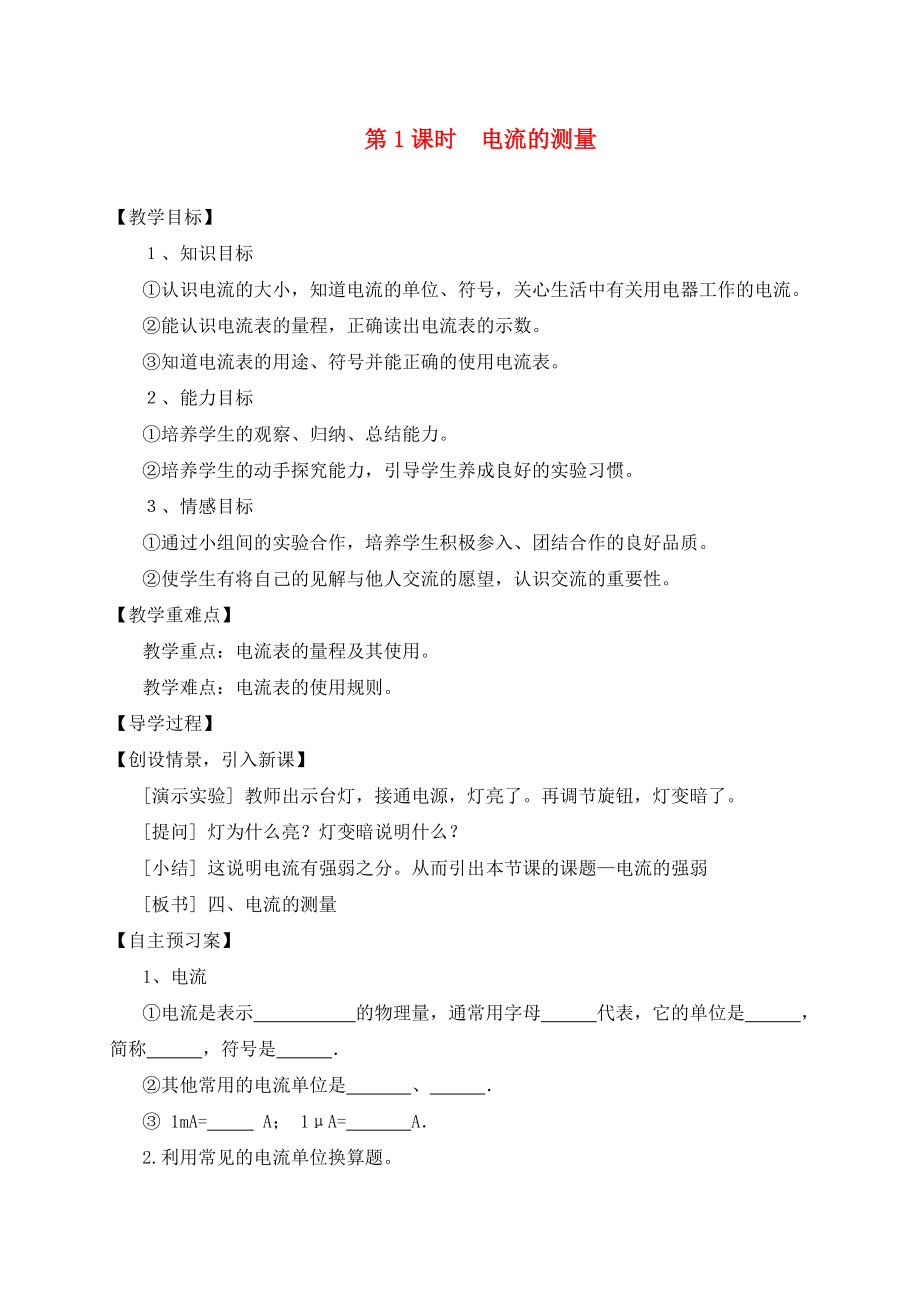

第1課時 電流的測量【教學目標】１、知識目標①認識電流的大小，知道電流的單位、符號，關心生活中有關用電器工作的電流②能認識電流表的量程，正確讀出電流表的示數③知道電流表的用途、符號并能正確的使用電流表２、能力目標①培養學生的觀察、歸納、總結能力②培養學生的動手探究能力，引導學生養成良好的實驗習慣３、情感目標①通過小組間的實驗合作，培養學生積極參入、團結合作的良好品質②使學生有將自己的見解與他人交流的愿望，認識交流的重要性教學重難點】教學重點：電流表的量程及其使用教學難點：電流表的使用規則導學過程】【創設情景，引入新課】[演示實驗] 教師出示臺燈，接通電源，燈亮了再調節旋鈕，燈變暗了[提問] 燈為什么亮？燈變暗說明什么？[小結] 這說明電流有強弱之分從而引出本節課的課題—電流的強弱[板書] 四、電流的測量【自主預習案】1、電流①電流是表示　 　　　的物理量，通常用字母 代表，它的單位是　 　，簡稱 　　，符號是　 ?。谄渌Ｓ玫碾娏鲉挝皇? 、　 ?。?1mA= 　 A； 1μA=　 A．2.利用常見的電流單位換算題①房間燈泡中的電流約0.2A，等于 　　mA．②半導體收音機電源的電流約50 mA，等于　 　A．③計算器中電源的電流約100μA，等于　 　A．④家用電冰箱的電流約1 A，等于　 　μA．3.關于電流表的連接（1）電流必須從 色接線柱或者從帶 號的接線柱流進去，從 色接線柱流出來，如果電流的方向相反不但無法讀數，有時候還會損壞電表。

2）電流表一般有三個接線柱一個標有“ ”號另兩個標有0.6和3的字樣，把 和 連入則量程為0.6A，同理把 和 連入電路量程為 3）電流表必須和被測用電器 ，任何情況下都不能把電流表直接連接到4.關于電流表的讀數（1） 明確電流表的量程即可以測量的（2） 確定電流表的 即確定電流表每一小格代表多少.　接通電路后，看看電流表偏轉了多少個小格，從而確定 的讀數課堂探究案】活動1：在相同的電路中，不同的電源下，小燈泡的亮度有何不同按照下面的電路圖分別連接電路，比較小燈泡的亮度，記錄下來，并完成整個探究過程1、提出問題．（提示：?jiǎn)栴}圍繞甲、乙兩燈的亮度來提　　　　　　　　　　　　　　　　　　　　　_______________________________________________________2、猜想或假設根據自己所提出的問題，猜測可能的答案3、設計并進行實驗按照上面的電路圖進行連接電路元件，觀察并記錄現象　　　　　　實驗現象_____________________________________________________4、分析論證。

回答問題）小燈泡為什么會亮？____________________________________________哪個電路中的小燈泡更亮一些？為什么？__________________________由此我們可以得出什么結論：________________________________________活動2：利用兩個小燈泡、一個開關、一個電流表、兩節電池（帶電池盒）和一些導線，怎樣用電流表測出串聯電路和并聯電路中的電流，比比看哪個小組測量的最快請同學們按照探究要求，邊實驗，邊獨立解答以下問題，然后小組內交流，互相補充、完善在連接電路之前，請先來看看老師都有哪些提示）友情提示：1、電流必須從電流表的正接線柱流入，從負接線柱流出2、電流表必須與被側的用電器串聯3、選擇合適的量程任何情況下不能使電流表直接連到電源的兩極你要解答的問題：1、表座上有個接線柱，分別標有“____”，“____”和“____”我們知道電流是有“正”“負”極的，那么電流表是否也有“正”“負”極之分呢？如果有，三個接線柱中的_____可能是正極，_______可能是負極表盤有一個標記符號是_______表盤的下放有一個________。

表盤上有_______排刻度何一個指針，其中一排是由0－＿＿A,另一排是由0－＿＿A,這說明有兩個量程．2、電流表類似于一個什么元件，當電流表直接連到電源兩極時，會產生怎樣的后果？【當堂訓練案】1、電流表示電流的強弱 單位是 符號是（ ）、還有毫安（mA）、微安（μA）； 1A= mA，1mA= μA2、電流表有兩個量程：分別是 （每小格 A） （每小格 A）使用：（1）、電流表要 聯在被測電路中；（2）、接線柱的接法要正確，電流從“ ”接線柱流入，從“ ”接線柱流出3）、被測電流 超過電流表的量程；不確定時用大量程 4）、 允許不經過用電器把電流表直接接到電源兩極上3.一臺家用小型（47厘米）彩色電視機正常工作時，通過它的電流強度與下列哪一組數據最接近（ ）A．18A　　　　　B．1．8A 　C．180 mA　　　 D．18 mA4.如下圖所示，甲電流表的讀數是 A，乙電流表的讀數是 A5（選做）．請你設計一個電路圖，要求將L1、L2并聯，開關S1作總開關，S2控制燈L2，電流表測A1測干路電流，電流表A2測L1所在支路電流，請按要求將下圖中所畫的實物連接好，并根據實物圖畫出電路圖。

6、下列用電器中，工作電流為0.1mA的可能是：（ ）A、半導體收音機 B、60w的普通照明燈C、家用電冰箱 D、液晶顯示的電子計算器7、在圖所示的四幅電路中，電流表能夠測燈L1電流的是（ ）8、圖是一次實驗時電流表指針的偏轉情況，王強對此作出了四種估計，其中錯誤的是（ ）A．若使用“—”和“3”兩個接線柱接入電路，則指針?biāo)鶎?duì)的示數為2.3AB．若使用“—”和“0.6”兩個接線柱接入電路，則指針?biāo)鶎?duì)的示數為0.46AC．若原來使用“—”和“3”兩個接線柱接入電路，而后使用“—”和“0.6”兩個接線柱接入原電路中，則指針?biāo)鶎?duì)的示數不會改變D．該電流表的“—”接線柱是公共的接線柱9、李立在實驗室連接了四個實物電路，如圖所示，其中電流表的接法正確的是（ ）10、小剛設計了四幅用電流表測量燈的電流，如圖所示當開關閉合時，不可能造成電源或電流表?yè)p壞的電路圖是（ ）11、一位同學在使用電流表測較小電流時，應該使用“—”和“0.6”兩個接線柱，但錯誤地使用了“—”和“3”兩個接線柱接入了電路，其他操作正確，這樣會出現：（ ）A．指針不動 B．指針?lè)聪蚱D(zhuǎn)C．指針擺動偏小 D．指針擺動太大，電流表可能被燒壞。
