高考物理一輪復習 自感渦流 電路問題學案（無答案）新人教版

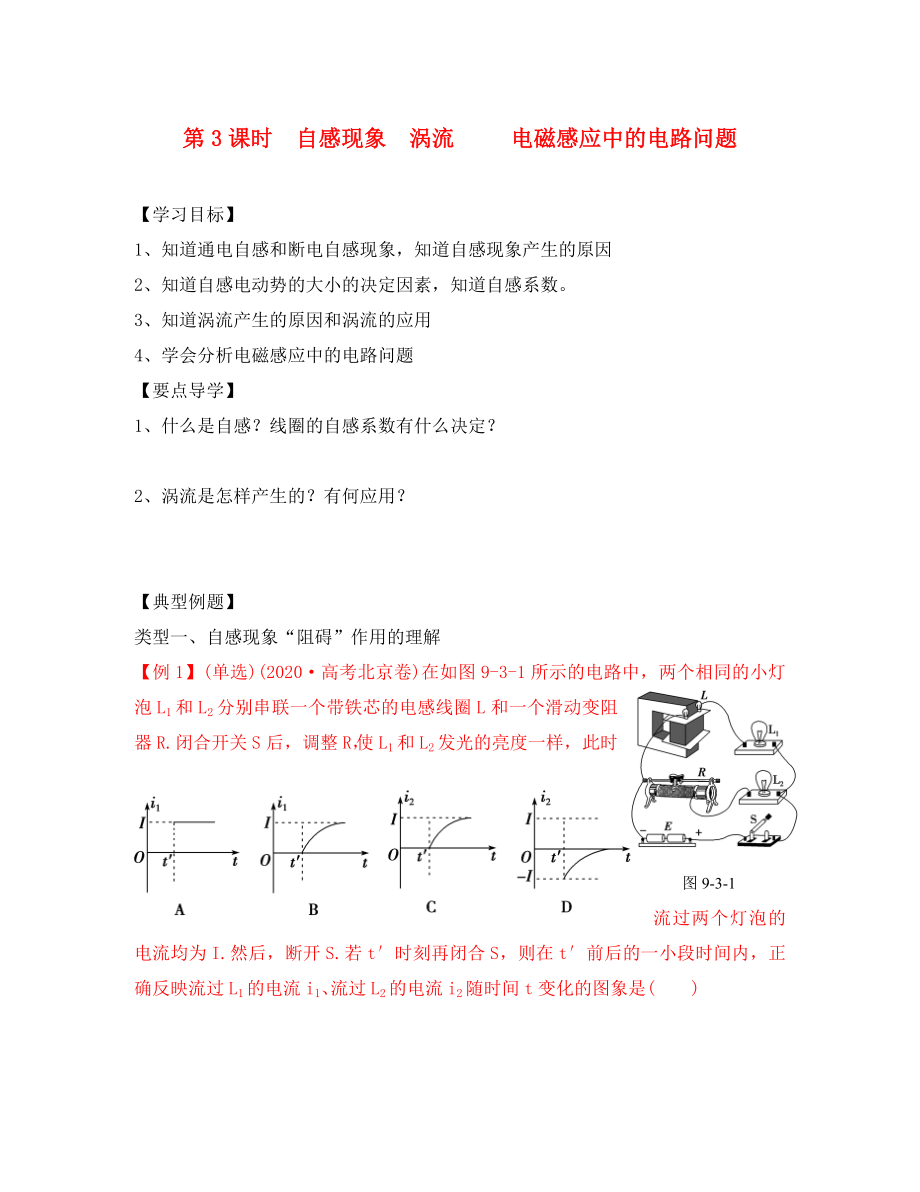

第3課時 自感現象 渦流 電磁感應中的電路問題 【學習目標】1、 知道通電自感和斷電自感現象，知道自感現象產生的原因2、 知道自感電動勢的大小的決定因素，知道自感系數3、 知道渦流產生的原因和渦流的應用4、 學會分析電磁感應中的電路問題【要點導學】1、 什么是自感？線圈的自感系數有什么決定？2、 渦流是怎樣產生的？有何應用？【典型例題】類型一、自感現象“阻礙”作用的理解圖9-3-1【例1】(單選)(2020·高考北京卷)在如圖9-3-1所示的電路中，兩個相同的小燈泡L1和L2分別串聯一個帶鐵芯的電感線圈L和一個滑動變阻器R.閉合開關S后，調整R，使L1和L2發光的亮度一樣，此時流過兩個燈泡的電流均為I.然后，斷開S.若t′時刻再閉合S，則在t′前后的一小段時間內，正確反映流過L1的電流i1、流過L2的電流i2隨時間t變化的圖象是(　　)圖9-3-2【例2】 如圖9-3-2所示，E為電池，L是電阻可忽略不計、自感系數足夠大的線圈，D1、D2是兩個規格相同且額定電壓足夠大的燈泡，S是控制電路的開關對于這個電路，下列說法中正確的是（ ）A．剛閉合開關S的瞬間，通過D1、D2的電流大小相等B．剛閉合開關S的瞬間，通過D1、D2的電流大小不相等C．閉合開關S待電路達到穩定，D1熄滅，D2亮度始終不變D．閉合開關S待電路達到穩定，再將S斷開瞬間，D2立即熄滅，D1閃亮一下再熄滅類型二、渦流的應用【例3】如圖9-3-3所示為新一代炊具——電磁爐，無煙、無明火、無污染、不產生有害氣體、無微波輻射、高效節能等是電磁爐的優勢所在．電磁爐是利用電流通過線圈產生磁場，當磁場的磁感線通過含鐵質鍋底部時，即會產生無數小渦流，使鍋體本身自行高速發熱，然后再加熱鍋內食物．下列相關說法中正確的是 ( 　　)圖9-3-3A.鍋體中的渦流是由恒定的磁場產生的B.恒定磁場越強，電磁爐的加熱效果越好C.鍋體中的渦流是由恒定的電場產生的D.提高磁場變化的頻率，可提高電磁爐的加熱效果類型二 電磁感應中的電路分析圖9-3-4【例4】(2020·廣東卷，36)如圖9-3-4(a)所示，在垂直于勻強磁場B的平面內，半徑為r的金屬圓盤繞過圓心O的軸轉動，圓心O和邊緣K通過電刷與一個電路連接，電路中的P是加上一定正向電壓才能導通的電子元件，流過電流表的電流I與圓盤角速度ω的關系如圖所示，其中ab段和bc段均為直線，且ab段過坐標原點，ω＞0代表圓盤逆時針轉動．已知：R＝3.0 Ω，B＝1.0 T，r＝0.2 m．忽略圓盤、電流表和導線的電阻．(1)根據圖寫出ab、bc段對應的I與ω的關系式；(2)求出圖中b、c兩點對應的P兩端的電壓Ub、Uc；(3)分別求出ab、bc流過P的電流IP與其兩端電壓UP的關系式．圖9-3-5【例5】(多選)(2020·如東縣聯考)用一根橫截面積為S、電阻率為ρ的硬質導線做成一個半徑為r的圓環，ab為圓環的一條直徑．如圖9-3-5所示，在ab的左側存在一個勻強磁場，磁場垂直圓環所在平面，方向如圖，磁感應強度大小隨時間的變化率＝k，(k<0)．則(　　)A．圓環中產生逆時針方向的感應電流B．圓環具有擴張的趨勢C．圓環中感應電流的大小為D．圖中a、b兩點間的電勢差Uab＝【總結】電磁感應中電路問題的分析方法：(1)確定電源：用法拉第電磁感應定律和楞次定律或右手定則確定感應電動勢的大小和方向，電源內部電流的方向是從低電勢流向高電勢；(2)分析電路結構：根據“等效電源”和電路中其他元件的連接方式畫出等效電路．注意區別內外電路，區別路端電壓、電動勢；(3)利用電路規律求解：根據E＝BLv或E＝n結合閉合電路歐姆定律、串并聯電路知識和電功率、焦耳定律等關系式聯立求解．。
