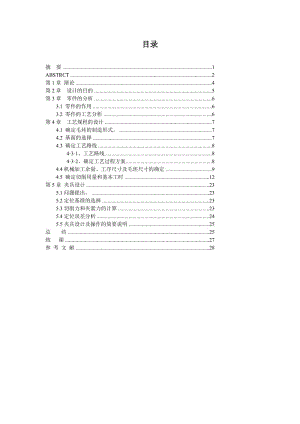

目錄
摘 要 1
ABSTRCT 2
第1章 緒論 4
第2章 設計的目的 5
第3章 零件的分析 6
3.1 零件的作用 6
3.2 零件的工藝分析 6
第4章 工藝規程的設計 7
4.1 確定毛坯的制造形式。 7
4.2 基面的選擇 7
4.3 確定工藝路線 8
4·3·1、工藝路線 8
4·3·2、確定工藝過程方案 8
4.4機械加工余量、工序尺寸及毛坯尺寸的確定 9
4.5 確定切削用量和基本工時 12
第5章 夾具設計 23
5.1問題提出。 23
5.2定位基準的選擇 23
5.3切削力和夾緊力的計算 23
5.4定位誤差分析 24
5.5夾具設計及操作的簡要說明 25
總 結 25
致 謝 27
參 考 文 獻 28
設計說明書
題目：轉向臂工藝規程及鉆Φ9.3孔夾具設計
目錄
摘 要 1
ABSTRCT 2
第1章 緒論 4
第2章 設計的目的 5
第3章 零件的分析 6
3.1 零件的作用 6
3.2 零件的工藝分析 6
第4章 工藝規程的設計 7
4.1 確定毛坯的制造形式。 7
4.2 基面的選擇 7
4.3 確定工藝路線 8
4·3·1、工藝路線 8
4·3·2、確定工藝過程方案 8
4.4機械加工余量、工序尺寸及毛坯尺寸的確定 9
4.5 確定切削用量和基本工時 12
第5章 夾具設計 23
5.1問題提出。 23
5.2定位基準的選擇 23
5.3切削力和夾緊力的計算 23
5.4定位誤差分析 24
5.5夾具設計及操作的簡要說明 25
總 結 25
致 謝 27
參 考 文 獻 28
摘 要
本次設計內容涉及了機械制造工藝及機床夾具設計、金屬切削機床、公差配合與測量等多方面的知識。
轉向臂加工工藝規程及鉆孔的夾具設計是包括零件加工的工藝設計、工序設計以及專用夾具的設計三部分。在工藝設計中要首先對零件進行分析，了解零件的工藝再設計出毛坯的結構，并選擇好零件的加工基準，設計出零件的工藝路線；接著對零件各個工步的工序進行尺寸計算，關鍵是決定出各個工序的工藝裝備及切削用量；然后進行專用夾具的設計，選擇設計出夾具的各個組成部件，如定位元件、夾緊元件、引導元件、夾具體與機床的連接部件以及其它部件；計算出夾具定位時產生的定位誤差，分析夾具結構的合理性與不足之處，并在以后設計中注意改進。
關鍵詞：工藝、工序、切削用量、夾緊、定位、誤差。
ABSTRCT
This design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.
The reduction gear box body components technological process and its the processing hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.
Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error
第 3 頁 共 31 頁
說明書
第1章 緒論
通過機床工藝及夾具設計，匯總所學專業知識如一體(如《公差于配合》、《機械零件設計》、《金屬切削機床》、《機械制造工藝》等)。讓我們對所學的專業課得以鞏固、復習及實用，在理論與實踐上有機結合；使我們對各科的作用更加深刻的熟悉與理解，并為以后的實際工作奠定堅實的基礎！
本次設計是在我們學完了大學的全部基礎課，技術基礎課以及專業課之后進行的。這是我們在進行畢業設計之前對所學的各課程的一次深入的綜合性的總復習，也是一次理論聯系實際的訓練。因此，它在我們四年的大學生活中占有重要的地位。因此，它在我們的大學生活中占有重要的地位。另外在做完這次畢業設計之后，我得到一次在畢業工作前的綜合性訓練，我在想我能在下面幾方面得到鍛煉：
（1）運用機械制造工藝學課程中的基本理論以及在生產實習中學到的實踐知識，正確地解決一個零件在加工中的定位，夾緊以及工藝路線安排，工藝尺寸確定等問題，保證零件的加工質量。
（2）提高結構設計能力。通過設計夾具的訓練，獲得根據被加工零件的加工要求，設計出高效，省力，經濟合理而能保證加工質量的夾具的能力。
（3）學會使用手冊以及圖表資料。掌握與本設計有關的各種資料的名稱，出處，能夠做到熟練的運用。
在些次設計中我們主要是設計轉向臂的鉆床夾具。在此次課程設計過程中，我小組成員齊心協力、共同努力完成了此項設計。在此期間查閱了大量的書籍，并且得到了有關老師的指點，尤其是我系鄭陪文老師的大力幫助，在此表示感謝！
第2章 設計的目的
機械制造工藝學課程設計,是在學完機械制造工藝學及夾具設計原理課程，經過生產實習取得感性知識后進行的一項教學環節；在老師的指導下，要求在設計中能初步學會綜合運用以前所學過的全部課程，并且獨立完成的一項工程基本訓練。同時，也為以后搞好畢業設計打下良好基礎。通過課程設計達到以下目的：
1、能熟練的運用機械制造工藝學的基本理論和夾具設計原理的知識，正確地解決一個零件在加工中的定位，夾緊以及合理制訂工藝規程等問題的方法，培養學生分析問題和解決問題的能力。
2、通過對零件某道工序的夾具設計，學會工藝裝備設計的一般方法。通過學生親手設計夾具（或量具）的訓練，提高結構設計的能力。
3、課程設計過程也是理論聯系實際的過程，并學會使用手冊、查詢相關資料等，增強學生解決工程實際問題的獨立工作能力。
第3章 零件的分析
3.1 零件的作用
據資料所示，該轉向臂的作用和方向盤、轉向拉桿一起配合使用，從而達到控制轉向輪的轉向角度。
3.2 零件的工藝分析
由零件圖可知：φ16、φ9.3的孔中心線是主要的設計基準和加工基準。該零件的主要加工面可分為兩組：
2·1、 以φ16mm孔的中心線加工表面
這一組加工表面包括：銑φ26mm單側端面、鉆φ16mm的孔、倒角1×45°、鉆φ8.5mm的孔。
2·2、 以φ9.3mm孔的中心線加工表面
這一組加工表面包括：銑φ20mm兩端面、鉆φ9.3mm的孔、锪φ16mm的沉頭。
概括：由于φ16、φ9.3的孔中心線位置精度不高，又φ16mm內孔的精度比φ9.3mm內孔的精度較高。所以由以上分析可知，對這兩組加工表面而言，先加工第一組，再加工第二組。由參考文獻中有關面和孔加工精度及機床所能達到的位置精度可知，上述技術要求是可以達到的，零件的結構工藝性也是可行的。
第4章 工藝規程的設計
4.1 確定毛坯的制造形式。
零件的材料可鍛鑄鐵（KT35-10），中批量生產。零件的輪廓尺寸不大，鑄造表面質量的要求較高，故可采用鑄造質量穩定的，適合大批生產的金屬模鑄造，可以提高生產率。
4.2 基面的選擇
1、定位基準的選擇
粗基準：為保證工件重要表面的余量均勻，應選重要表面為粗基準。為互為基準，以φ20mm端面為粗基準。即B、C面。
精基準：精基準的選擇主要考慮基準重合的問題。選擇加工表面的設計基準為定位基準，稱為基準重合的原則。采用基準重合原則可以避免由定位基準與設計基準不重合引起的基準不重合誤差，零件的尺寸精度和位置精度能可靠的得以保證。為使兩孔互為基準，選φ16的孔作為精基準。
4.3 確定工藝路線
4·3·1、工藝路線：
①、銑φ16mm孔的端面，即φ26mm圓柱A面
②、銑φ9.3mm孔的兩端面，即φ20mm圓柱B、C面
③、鉆、擴、粗鉸、精鉸孔φ16mm，倒角1×45°
④、鉆φ8.5mm孔
⑤、鉆φ9.3mm孔
⑥、刮平B、C面φ16mm，兩端入體1mm
4·3·2、確定工藝過程方案見下表（4-1）
表（4-1）
工序號
工序內容
簡要說明
01
正貨處理145～204HBS
改善材料加工性能
02
銑φ26mm圓柱A面
先加工面
03
銑φ20mm圓柱B、C面
04
鉆、擴、粗鉸、精鉸孔φ16mm，
倒角1×45°
后加工孔
05
鉆孔φ8.5mm
06
鉆孔φ9.3mm
07
刮平B、C面φ16mm，兩端入體1mm
08
去毛刺
09
終檢
4.4機械加工余量、工序尺寸及毛坯尺寸的確定
轉向臂的材料是KT35-10，生產類型為中批生產，。
由于毛坯用采用金屬模鑄造, 毛坯尺寸的確定；
由于毛坯及以后各道工序或工步的加工都有加工公差，因此所規定的加工余量其實只是名義上的加工余量，實際上加工余量有最大加工余量及最小加工余量之分。
由于本設計規定有零件為中批量生產，應該采用調整法加工，因此計算最大與最小余量時應按調整法加工方式予以確定。
根據零件材料確定毛坯為可鍛鑄鐵（KT35-10）,中批量生產。按《機械制造技術基礎課程設計指南》第五章第一節可確定：
1、求最大輪廓尺寸
長133.6mm、寬47mm、高46mm
故最大輪廓尺寸為133.6mm。
2、選取公差等級CT
由表5-1，鑄造方法按機械造型、鑄件材料按可鍛鑄鐵，得CT范圍8～12級。取為10級。
3、求鑄件尺寸公差
根據加工表面的基本尺寸和逐漸公差等級CT=10級，查表5-3得：公差帶相對于基本尺寸對稱分布。
4、求機械加工余量等級
查表5-5，得機械加工余量等級范圍為E～G，取為F級。
5、求RMA（要求的機械加工余量）
對所有加工表面取同一個數值，由表5-4查最大輪廓尺寸為133.6mm，機械加工余量等級為F級，得RMA數值為1.5mm。
6、求毛坯基本尺寸
依零件圖可知：Φ16、φ9.3、φ8.5孔徑較小，鑄成實心。
A面屬單側加工，由式（5-1）得
R=F+RMA+CT/2=32+1.5+2.8/2=34.9mm
B、C面屬兩側加工，由式（5-2）得
R=F+2RMA+CT/2=26+2×1.5+2.6/2=30.3mm
根據數據可得：
轉向臂鑄件毛坯尺寸公差與加工余量見下表（3-1）
表（3-1）
項目
A面
B、C面
Φ16孔
Φ9.3孔
Φ8.5孔
公差等級CT
10
10
—
—
—
加工面基本尺寸
32
26
—
—
—
鑄件尺寸公差
2.8
2.6
—
—
—
機械加工余量等級
F
F
—
—
—
RMA
1.5
1.5
—
—
—
毛坯基本尺寸
34.9
30.3
0
0
0
7、畫毛坯圖（見A3圖紙）
4.5 確定切削用量和基本工時
1、工序號02：
本工序為銑φ26mm端面。已知工件材料為可鍛鑄鐵（KT35-10），選擇硬質合金鑲齒套式端面銑刀。銑刀直徑：d=80mm,齒數Z=10mm，Kr=60°。且已知銑削寬度a=26mm。銑削深度a=2.9mm，選用機床X62臥式銑床。
①、確定每齒進給量f
根據已知資料所知：X62臥式銑床功率為7.5KW。查表5-146得：硬質合金牌號YG8的每齒進給量為0.2～0.29mm/z。取f=0.2
②、選擇銑刀磨損標準及耐用度
查表5-148得：銑刀后刀面的最大磨損量為1.5mm。
銑刀直徑d=80mm、耐用度T=180 min
③、確定切削速度Vc和每齒進給量f
根據資料所知：取f=0.20mm/z > 0.18mm/z、 Z=10、 d=80mm、a=26mm、a=2.9mm、T=180 min
查表2-17.有
C=548、q=0.22、x=0.17、y=0.32、u=0.22、p=0、m=0.33、k=1.0
則由表2-17的公式算得
Vc=173.930 m/min
nc=173.93×1000/3.14×80=692.4 r/min
根據查表5-75選取X62臥式銑床的主軸轉速
n=750r/min=12.5r/s
∴V=3.14×80×12.5/1000=3.14 m/s
工作臺每分鐘進給量為f=0.20×10×60=120 mm/min
查表5-76，選f=118 mm/min
則實際的每齒進給量f=118/10×60=0.197 mm/z
④、檢查機床功率
根據資料所知：f=0.197mm、c=491、 x=1.0、y=0.75、u=1.1、Z=10、a=26mm、a=2.9mm、d=80mm、n=750 r/min、q=1.3、w=0.2、K=1.0
計算F=135.5 N
P=135.5×3.14/1000=0.425 KW < 7.5 KW
可知機床功率能夠滿足要求
⑤、基本時間
查表2-28：(d對稱銑削)
T=(l+l+l)/ f
∵Kr=60°<90° 且式中l(wèi)=26mm、l=17mm、l=2mm、f=118 mm/min
∴T=（26+17+2）/118=0.38 min=22.8 s 取T=23s
單側走刀2次：T=2×23=46s
2、工序號03：
本工序為銑φ20mm端面。已知工件材料為可鍛鑄鐵（KT35-10），選擇硬質合金鑲齒套式端面銑刀。銑刀直徑：d=80mm,齒數Z=10mm，Kr=60°。且已知銑削寬度a=20mm。銑削深度a=2.15mm，選用機床X62臥式銑床。
①、確定每齒進給量f
根據已知資料所知：X62臥式銑床功率為7.5KW。查表5-146得：硬質合金牌號YG8的每齒進給量為0.2～0.29mm/z。取f=0.2
②、選擇銑刀磨損標準及耐用度
查表5-148得：銑刀后刀面的最大磨損量為1.5mm。
銑刀直徑d=80mm、耐用度T=180 min
③、確定切削速度Vc和每齒進給量f
根據資料所知：取f=0.20mm/z > 0.18mm/z、 Z=10、 d=80mm、a=26mm、a=2.9mm、T=180 min
查表2-17.有
C=548、q=0.22、x=0.17、y=0.32、u=0.22、p=0、m=0.33、k=1.0
則由表2-17的公式算得
Vc=194.379 m/min
nc=194.379×1000/3.14×80=773.80 r/min
根據查表5-75選取X62臥式銑床的主軸轉速
n=750r/min=12.5r/s
∴V=3.14×80×12.5/1000=3.14 m/s
工作臺每分鐘進給量為f=0.20×10×60=120 mm/min
查表5-76，選f=118 mm/min
則實際的每齒進給量f=118/10×60=0.197 mm/z
④、檢查機床功率
根據資料所知：f=0.197mm、c=491、 x=1.0、y=0.75、u=1.1、Z=10、a=20mm、a=2.15mm、d=80mm、n=750 r/min、q=1.3、w=0.2、K=1.0
計算F=75.4 N
P=75.4×3.14/1000=0.237 KW < 7.5 KW
可知機床功率能夠滿足要求
⑤、基本時間（兩端加工）
查表2-28：(d對稱銑削)
T=2(l+l+l)/ f
∵Kr=60°<90° 且式中l(wèi)=20mm、l=13mm、l=2mm、f=118 mm/min
∴T=2（20+13+2）/118=0.59 min=35.4 s 取T=36 s
每端走刀2次：T=2×36=72 s
3、工序號04：
本工序為鉆φ16mm深32mm的孔。包括：鉆、擴、粗鉸、精鉸孔、倒角1×45°。根據資料選用Z535立式鉆床加工，選標準高速鋼直柄機用鉸刀：r=0、ɑ=15°、Kr=45°。
①、鉆孔：
⑴確定進給量f
因為深度為32mm較大，宜采用自動進給。查表5-127得：f=0.61～0.75 mm/r 由表5-66取得f=0.72 mm/r
⑵選擇鉆頭磨損標準及耐用度
查表5-130：鉆頭后刀面的最大磨損量為0.8mm。
鉆頭直徑d=15mm、則T=60min。
⑶確定切削速度V
查表2-13得：C=16.4、z=0.22、x=0、y=0.4、m=0.125、取k=1.0 且d=15mm a=7.5mm
按公式計算：
∴Vc =22.061 m/min
nc=22.061×1000/3.14×15=468.4 r/min
根據查表5-65選取Z535立式鉆床的主軸轉速
n=400 r/min=6.67 r/s
則V=3.14×15×6.67/1000=0.314 m/s
⑷鉆孔基本時間
T=(l+l+l)/ fn
式中l(wèi)=32mm、取l= l=5mm,f=0.72 mm/r、n=6.67r/s
則T=（32+5+5）/0.72×6.67=8.75s 取T=9s
②、擴孔：
⑴確定進給量f
因為深度為32mm較大，宜采用自動進給。查表5-128得：f=0.9～1.1 mm/r 由表5-66取得f=0.96 mm/r
⑵選擇擴孔鉆磨損標準及耐用度
查表5-130：擴孔鉆后刀面的最大磨損量為0.8mm。
鉆頭直徑d=15mm、則T=30min。
⑶確定切削速度V
查表2-13得：C=27.9、z=0.2、x=0.1、y=0.4、m=0.125、取k=1.0 且d=15.85mm a=0.425mm
按公式計算：
∴Vc =34.964 m/min
nc=34.964×1000/3.14×15.85=702.5 r/min
根據查表5-65選取Z535立式鉆床的主軸轉速
n=750 r/min=12.5 r/s
則V=3.14×15.85×12.5/1000=0.622 m/s
⑷鉆孔基本時間
T=(l+l+l)/ fn
式中l(wèi)=32mm、取l= 2mm、l=3mm,f=0.96 mm/r、n=12.5r/s
則T=（32+2+3）/0.96×12.5=3.1 s 取T=4s
③、粗鉸：
⑴確定進給量f
因為深度為32mm較大，宜采用自動進給。查表5-129得：f=1.5～3.0 mm/r 由表5-66取得f=1.60 mm/r
⑵選擇鉸刀磨損標準及耐用度
查表5-130：鉸刀后刀面的最大磨損量為0.8mm。
鉆頭直徑d=15mm、則T=60min。
⑶確定切削速度V
查表2-13得：C=23.2、z=0.2、x=0.1、y=0.5、m=0.3、取k=1.0 且d=15.95mm a=0.05mm
按公式計算：
∴Vc =12.611 m/min
nc=12.611×1000/3.14×15.95=251.8 r/min
根據查表5-65選取Z535立式鉆床的主軸轉速
n=275 r/min=4.58 r/s
則V=3.14×15.95×4.58/1000=0.229 m/s
⑷鉆孔基本時間
T=(l+l+l)/ fn
式中l(wèi)=32mm、l= 2mm、查表2-27取l=13mm,f=1.60 mm/r、n=4.58r/s
則T=（32+2+13）/1.60×4.58=6.4 s 取T=7s
④、精鉸：
⑴確定進給量f
因為深度為32mm較大，宜采用自動進給。查表5-129得：f=1.5～3.0 mm/r 由表5-66取得f=1.60 mm/r
⑵選擇鉸刀磨損標準及耐用度
查表5-130：鉸刀后刀面的最大磨損量為0.8mm。
鉆頭直徑d=15mm、則T=60min。
⑶確定切削速度V
查表2-13得：C=23.2、z=0.2、x=0.1、y=0.5、m=0.3、取k=1.0 且d=16mm a=0.025mm
按公式計算：
∴Vc =13.491 m/min
nc=13.491×1000/3.14×16=268.5 r/min
根據查表5-65選取Z535立式鉆床的主軸轉速
n=275 r/min=4.58 r/s
則V=3.14×16×4.58/1000=0.230 m/s
⑷鉆孔基本時間
T=(l+l+l)/ fn
式中l(wèi)=32mm、取l= 2mm、l=4mm,f=1.60 mm/r、n=4.58r/s
則T=（32+2+4）/1.60×4.58=5.2 s 取T=6s
⑤、倒角1×45°
4、工序號05：
本工序為鉆φ8.5mm深8mm的孔。根據資料選用Z525立式鉆床加工，選標準高速鋼直柄麻花鉆：d=8.5mm、Kr=45°。
①確定進給量f
由于孔徑和深度較小，宜采用手動進給可達到加工要求。參考值取f=0.28 mm/r
②選擇鉆頭磨損標準及耐用度
查表5-130：鉆頭后刀面的最大磨損量為0.8mm。
鉆頭直徑d=8.5mm、則T=35min。
③確定切削速度V、n
查表2-13、2-14得：C=16.4、z=0.25、x=0、y=0.4、m=0.125、取k=1.0 且d=8.5mm a=4.25mm f=0.28mm/r
按公式計算：
∴Vc =29.9 m/min
nc=29.9×1000/3.14×8.5=1120 r/min
根據查表5-65選取Z525立式鉆床的主軸轉速
n=960 r/min=16 r/s
則V=3.14×8.5×16/1000=0.427 m/s
④基本時間
鉆φ8.5mm深8mm的通孔:
T=(l+l+l)/ fn
式中l(wèi)=8mm、取l= l=4mm,f=0.28 mm/r、n=16r/s
T=（8+4+4）/0.28×16=3.6s 取T=4s
5、工序號06：
本工序為鉆φ9.3mm深26mm的孔。根據資料選用Z525立式鉆床加工，選標準高速鋼直柄麻花鉆,一次加工通孔可以滿足加工要求：d=8.5mm、Kr=45°。
①確定進給量f
由于深度較大，宜采用自動進給可達到加工要求。查表5-127：f=0.47～0.57mm/r 。
由表5-66，按Z525選取f=0.48 mm/r
②選擇鉆頭磨損標準及耐用度
查表5-130：鉆頭后刀面的最大磨損量為0.8mm。
鉆頭直徑d=9.3mm、則T=35min。
③確定切削速度V、n
查表2-13、2-14得：C=16.4、z=0.25、x=0、y=0.4、m=0.125、取k=1.0 且d=9.3mm a=4.65mm f=0.48mm/r
按公式計算：
∴Vc =24.656 m/min
nc=24.656×1000/3.14×9.3=844.33 r/min
根據查表5-65選取Z525立式鉆床的主軸轉速
n=680 r/min=11.33 r/s
則V=3.14×9.3×1.33/1000=0.33 m/s
④基本時間
鉆φ9.3mm深26mm的通孔:
T=(l+l+l)/ fn
式中l(wèi)=26mm、取l=5mm、 l=4mm,f=0.48 mm/r、n=11.33r/s
T=（26+5+4）/0.48×11.33=6.4s 取T=7s
6、工序號07：
本工序為刮平φ16mm深1mm的沉頭孔。根據資料選用Z525立式鉆床加工，選標準高速鋼帶導柱直柄平底锪鉆,一次加工通孔可以滿足加工要求：d=8.5mm、Kr=45°。
①確定進給量f
由于深度較小，采用手動進給。
②選擇鉆頭磨損標準及耐用度
查表5-130：鉆頭后刀面的最大磨損量為0.8mm。
鉆頭直徑d=16mm、則T=60 min。
③確定切削速度V、n
查表5-140、5-66：按Z525 暫取f=0.13mm/r
查得Vc =12～25 m/min 取Vc =18 m/min
∴nc=18×1000/3.14×16=358.28 r/min
根據查表5-65選取Z525立式鉆床的主軸轉速
n=272 r/min=4.53 r/s
則V=3.14×16×4.53/1000=0.228 m/s
④刮平兩端基本時間
T=2(l+l)/ fn
式中l(wèi)=1mm、取l=1mm，f=0.13 mm/r、n=4.53r/s
T=2（1+1）/0.13×4.53=6.8s 取T=7s
第5章 夾具設計
5.1問題提出。
本夾具主要用于鉆Φ9.3孔，精度要求不高，和其他面沒有任何為主度要求，為此，只考慮如何提高生產效率上，精度則不予考慮。
5.2定位基準的選擇
本道工序加工Φ9.3孔，精度不高，因此我們采用已加工好的Φ16孔定位，因為孔徑自身較小，切削力較小，因此不在采用其他的輔助定位，壓板的壓緊力即可以滿足要求
5.3切削力和夾緊力的計算
由于本道工序主要完成工藝孔的鉆孔加工，鉆削力。由《切削手冊》得：
鉆削力 式（5-2）
鉆削力矩 式（5-3）
式中：
代入公式（5-2）和（5-3）得
本道工序加工工藝孔時，夾緊力方向與鉆削力方向相同。因此進行夾緊立計算無太大意義。只需定位夾緊部件的銷釘強度、剛度適當即能滿足加工要求。
5.4定位誤差分析
本工序選用的工件以圓孔在定位銷上定位，定位銷為水平放置，由于定位副間存在徑向間隙，因此必將引起徑向基準位移誤差。在重力作用下定位副只存在單邊間隙，即工件始終以孔壁與心軸上母線接觸，故此時的徑向基準位移誤差僅存在Z軸方向，且向下，見下圖。
式中 ——定位副間的最小配合間隙；
——工件圓孔直徑公差；
——定位銷外圓直徑公差。
5.5夾具設計及操作的簡要說明
使用心軸定位，采用開口壓板快速夾緊，即可指定可靠的卡緊力。同時我們采用快換鉆套，當導向的鉆套磨損后，我們松開螺釘可以快速地換下鉆套。保證導向的精度，這樣就大大的提高了生產效率，適合于大批量生產
總 結
這次設計是大學學習中最重要的一門科目，它要求我們把大學里學到的所有知識系統的組織起來，進行理論聯系實際的總體考慮，需把金屬切削原理及刀具、機床概論、公差與配合、機械加工質量、機床夾具設計、機械制造工藝學等專業知識有機的結合起來。同時也培養了自己的自學與創新能力。因此本次設計綜合性和實踐性強、涉及知識面廣。所以在設計中既了解了基本概念、基本理論，又注意了生產實踐的需要，將各種理論與生產實踐相結合，來完成本次設計。
這次設計是培養學生綜合運用所學知識,發現,提出,分析和解決實際問題,鍛煉實踐能力的重要環節,更是在學完大學所學的所有專業課及生產實習的一次理論與實踐相結合的綜合訓練。這次畢業設計使我以前所掌握的關于零件加工方面有了更加系統化和深入合理化的掌握。比如參數的確定、計算、材料的選取、加工方式的選取、刀具選擇、量具選擇等； 也培養了自己綜合運用設計與工藝等方面的知識； 以及自己獨立思考能力和創新能力得到更進一步的鍛煉與提高；再次體會到理論與實踐相結合時，理論與實踐也存在差異。
回顧起此次設計，至今我仍感慨頗多，的確，從選題到完成定稿，從理論到實踐，在整整一學期的日子里，可以說學到了很多很多的的東西，同時鞏固了以前所學過的知識，而且學到了很多在書本上所沒有學到過的知識。通過這次畢業設計使我懂得了理論與實際相結合是很重要的，只有理論知識是遠遠不夠的，只有把所學的理論知識與實踐相結合起來，從理論中得出結論，才能真正的實用，在生產過程中得到應用。在設計的過程中遇到了許多問題，當然也發現了自己的不足之處，對以前所學過的知識理解得不夠深刻，掌握得不夠牢固，通過這次畢業設計，讓自己把以前所學過的知識重新復習了一遍。
這次設計雖然順利完成了，也解決了許多問題，也碰到了許多問題，老師的辛勤指導下，都迎刃而解。同時，在老師的身上我也學得到很多額外的知識，在此我表示深深的感謝！同時，對給過我?guī)椭乃型瑢W(xué)和各位教研室指導老師再次表示忠心的感謝！
致 謝
這次設計使我收益不小，為我今后的學習和工作打下了堅實和良好的基礎。但是，查閱資料尤其是在查閱切削用量手冊時，數據存在大量的重復和重疊，由于經驗不足，在選取數據上存在一些問題，不過我的指導老師每次都很有耐心地幫我提出寶貴的意見，在我遇到難題時給我指明了方向，最終我很順利的完成了畢業設計。
這次設計成績的取得，與指導老師的細心指導是分不開的。在此，我衷心感謝我的指導老師，特別是每次都放下她的休息時間，耐心地幫助我解決技術上的一些難題，她嚴肅的科學態度，嚴謹?shù)闹螌W(xué)精神，精益求精的工作作風，深深地感染和激勵著我。從課題的選擇到項目的最終完成，她都始終給予我細心的指導和不懈的支持。多少個日日夜夜，她不僅在學業上給我以精心指導，同時還在思想、生活上給我以無微不至的關懷，除了敬佩指導老師的專業水平外，她的治學嚴謹和科學研究的精神也是我永遠學習的榜樣，并將積極影響我今后的學習和工作。在此謹向指導老師致以誠摯的謝意和崇高的敬意。
參 考 文 獻
1. 切削用量簡明手冊,艾興、肖詩綱主編,機械工業出版社出版，1994年
2.機械制造工藝設計簡明手冊，李益民主編，機械工業出版社出版，1994年
3.機床夾具設計，哈爾濱工業大學、上海工業大學主編，上?？茖W(xué)技術出版社出版，1983年
4.機床夾具設計手冊，東北重型機械學院、洛陽工學院、一汽制造廠職工大學編，上?？茖W(xué)技術出版社出版，1990年
5.金屬機械加工工藝人員手冊，上?？茖W(xué)技術出版社，1981年10月
6.機械制造工藝學，郭宗連、秦寶榮主編，中國建材工業出版社出版，1997年
