變速叉第一速及倒車工藝及工序25 鉆擴孔Φ19mm夾具設計帶圖紙
喜歡就充值下載吧。資源目錄里展示的全都有,下載后全都有,有疑問咨詢QQ:3278627871

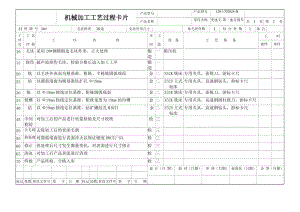

機械加工工藝過程卡片產品型號產品型號120-1702024-B 產品名稱零件名稱變速叉-第一速及倒車共1頁第1頁材 料 牌 號20#毛坯種類鍛造毛坯外形尺寸每毛坯件數1每 臺 件 數1備 注 工 序 號 工 名 序 稱 工 序 內 容 車 間 工 段設 備工 藝 裝 備 工 時 準終 單件10毛坯采用20#鋼模鍛造毛坯外形,正火處理鍛造一鍛壓機15探傷超聲波探傷毛坯,檢驗合格后進入加工工序鍛造一20銑以毛坯外表面為精基準,粗銑、半精銑圓弧端面金二X52K銑床專用夾具,面銑刀,游標卡尺25鉆以圓弧端面為精基準鉆擴孔19mm金二Z525立式鉆床專用夾具,高速鋼鉆頭,游標卡尺30 銑以19mm軸線定位基準,粗銑圓弧底面金二X52K銑床專用夾具,面銑刀,游標卡尺35銑槽以19mm軸線定位基準,粗銑寬度為19mm的溝槽金二X52K銑床專用夾具,高速鋼圓柱銑刀,游標卡尺40鉆以19mm軸線定位基準,鉆擴螺紋孔M10X1金二Z525立式鉆床專用夾具,高速鋼鉆頭,游標卡尺45中間檢驗對加工后的產品進行質量檢驗及尺寸校核檢三50去毛刺去除加工后的表面毛刺檢三55熱處理對圓弧端面進行表面淬火以保證硬度HRC5263.檢三60修正熱處理后尺寸發生微量變化,對表面進行尺寸修正檢三65清洗對加工后產品表面進行清理檢三70終檢產品終檢,合格入庫檢三 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字 日 期第4章 工序25 鉆擴孔19mm夾具設計4.1 研究原始質料利用本夾具主要用來加工工序工序25 鉆擴孔19mm。加工時除了要滿足粗糙度要求外,還應滿足兩孔軸線間公差要求。為了保證技術要求,最關鍵是找到定位基準。同時,應考慮如何提高勞動生產率和降低勞動強度。4.2 定位、夾緊方案的選擇由零件圖可知:在對孔進行加工前,底平面進行了粗、精銑加工,采用一個固定V型塊和一個活動壓塊定位夾緊。 4.3切削力及夾緊力的計算鉆該孔時選用:鉆床Z525,刀具用高速鋼刀具。由參考文獻5查表可得:切削力公式: 鉆19孔D=19mm 式中 查表得: 其中: 即:實際所需夾緊力:由參考文獻5表得: 有:安全系數K可按下式計算有:式中:為各種因素的安全系數,見參考文獻5表 可得: 所以 由計算可知所需實際夾緊力不是很大,為了使其夾具結構簡單、操作方便,決定選用手動螺旋夾緊機構。取,查參考文獻51226可知移動形式壓板螺旋夾緊時產生的夾緊力按以下公式計算:式中參數由參考文獻5可查得: 螺旋夾緊力:由上述計算易得: 因此采用該夾緊機構工作是可靠的。4.4 誤差分析與計算該夾具以一個平面和和V型塊和活動壓塊定位,要求保證孔軸線間的尺寸公差。為了滿足工序的加工要求,必須使工序中誤差總和等于或小于該工序所規定的尺寸公差。由5和6可得:1 定位誤差: 當以任意邊接觸時 當短以固定邊接觸時 通過分析可得: 因此:當以任意邊接觸時 2 夾緊誤差 : 其中接觸變形位移值: 磨損造成的加工誤差:通常不超過 夾具相對刀具位置誤差:取誤差總和:從以上的分析可見,所設計的夾具能滿足零件的加工精度要求。4.6 鉆套、襯套、鉆模板設計與選用工藝孔的加工只需鉆切削就能滿足加工要求。故選用可換鉆套(其結構如下圖所示)以減少更換鉆套的輔助時間。 圖6.1 可換鉆套表dDD1Ht基本極限偏差F7基本極限偏差D601+0.016+0.0063+0.010+0.004669-0.00811.84+0.016+0.00871.82.6582.63698121633.3+0.022+0.0103.347+0.019+0.010104581156101310162068+0.028+0.01312+0.023+0.0121581015181220251012+0.034+0.0161822121522+0.028+0.01526162836151826300.0121822+0.041+0.02030342036HT200222635+0.033+0.017392630424625HT200563035+0.050+0.0254852354255+0.039+0.0205930566742486266485070740.040鉆模板選用鉆模板,用沉頭螺釘錐銷定位于夾具體上。5.7 確定夾具體結構和總體結構對夾具體的設計的基本要求(1)應該保持精度和穩定性在夾具體表面重要的面,如安裝接觸位置,安裝表面的刀塊夾緊安裝特定的,足夠的精度,之間的位置精度穩定夾具體,夾具體應該采用鑄造,時效處理,退火等處理方式。(2)應具有足夠的強度和剛度保證在加工過程中不因夾緊力,切削力等外力變形和振動是不允許的,夾具應有足夠的厚度,剛度可以適當加固。(3)結構的方法和使用應該不錯夾較大的工件的外觀,更復雜的結構,之間的相互位置精度與每個表面的要求高,所以應特別注意結構的過程中,應處理的工件,夾具,維修方便。再滿足功能性要求(剛度和強度)前提下,應能減小體積減輕重量,結構應該簡單。(4)應便于鐵屑去除在加工過程中,該鐵屑將繼續在夾在積累,如果不及時清除,切削熱的積累會破壞夾具定位精度,鐵屑投擲可能繞組定位元件,也會破壞的定位精度,甚至發生事故。因此,在這個過程中的鐵屑不多,可適當增加定位裝置和夾緊表面之間的距離增加的鐵屑空間:對切削過程中產生更多的,一般應在夾具體上面。(5)安裝應牢固、可靠夾具安裝在所有通過夾安裝表面和相應的表面接觸或?qū)崿F(xiàn)的。當夾安裝在重力的中心,夾具應盡可能低,支撐面積應足夠大,以安裝精度要高,以確保穩定和可靠的安裝。夾具底部通常是中空的,識別特定的文件夾結構,然后繪制夾具布局。圖中所示的夾具裝配。加工過程中,夾具必承受大的夾緊力切削力,產生沖擊和振動,夾具的形狀,取決于夾具布局和夾具和連接,在因此夾具必須有足夠的強度和剛度。在加工過程中的切屑形成的有一部分會落在夾具,積累太多會影響工件的定位與夾緊可靠,所以夾具設計,必須考慮結構應便于鐵屑。此外,夾點技術,經濟的具體結構和操作、安裝方便等特點,在設計中還應考慮。在加工過程中的切屑形成的有一部分會落在夾具,切割積累太多會影響工件的定位與夾緊可靠,所以夾具設計,必須考慮結構應便排出鐵屑。4.6 夾具設計及操作的簡要說明如前所述,該工件不但可以采用V型塊夾緊經過方案的認真分析和比較,選用了手動夾緊方式。這類夾緊機構結構簡單、夾緊可靠、通用性大,在機床夾具中很廣泛的應用。此外,當夾具有制造誤差,工作過程出現磨損,以及零件尺寸變化時,影響定位、夾緊的可靠。為防止此現象,選用可換定位銷。以便隨時根據情況進行調整換取。9總結與展望總結與展望在本次設計中,考慮到零件的加工難易、材料、成本等問題,所選用的零、部件都是操作簡單,通用性較強的標準件,從現時以最低的成本實現最先進的加工。但也有不足之處:特別是對于鉆孔夾具,在刀具加工完退出工件孔時,有可能會劃傷工件內孔表面,本可以在夾具體內部設置液壓升降系統,使工件孔與定位立臺可升可降,這樣,在刀具退出時,使定位立臺連同工件孔一起升起,從而避免劃傷。但考慮到成本問題,未采用這種方法。為此,鉆孔的專用夾具還有待改進。無論怎樣,這次的課程設計使我獲益良多,是我在學校的最后一次答卷,也是我成功邁向社會的第一步。參考文獻參考文獻1 黃如林,切削加工簡明實用手冊M,北京:化學工業出版社,2004。2 余光國,馬俊,張興發,機床夾具設計M,重慶:重慶大學出版社,1995。3 李洪,機械加工工藝手冊M,北京:機械工業出版社,1990。4 方昆凡,公差與配合手冊M,北京:機械工業出版社,1999。5 王光斗,王春福,機床夾具設計手冊M,上海科學技術出版社,2000。6 東北重型機械學院等,機床夾具設計手冊M,上海:上??茖W(xué)技術出版社,1979。7 吳宗澤,機械設計實用手冊M,北京:化學工業出版社,2000。8 劉文劍,曹天河,趙維,夾具工程師手冊M,哈爾濱:黑龍江科學技術出版社,1987。9 上海金屬切削技術協會,金屬切削手冊M,上海:上??茖W(xué)技術出版社,1984。10 周永強,高等學校課程設計指導M,北京:中國建材工業出版社,2002。11 楊叔子,機械加工工藝師手冊M,北京:機械工業出版社,2004。12 上海金屬切削技術協會,金屬切削手冊M,上海:上??茖W(xué)技術出版社,2004。13 東北重型機械學院,洛陽農業機械學院,長春汽車廠工人大學,機床夾具設計手冊M,上海:上海科學技術出版社,1980。14 李慶壽,機械制造工藝裝備設計適用手冊M,銀州:寧夏人民出版社,1991。15 廖念釗,莫雨松,李碩根,互換性與技術測量M,中國計量出版社,2000:919。16 樂兌謙,金屬切削刀具,機械工業出版社,2005:417。17 王先逵,機械機械制造工藝學,機械工業出版社,2006。18 Machine Tools N.chernor 1984.附 錄致 謝我要特別感謝我的導師的精心指導,不僅指導我們解決了關鍵性技術難題,更重要的是為我們指引了設計的思路并給我們講解了設計中用到的實際工程設計經驗,從而使我們設計中始終保持著清晰的思維也少走了很多彎路,也使我學會綜合應用所學知識,提高分析和解決實際問題的能力。不僅如此,老師的敬業精神更是深深的感染了我,鞭策著我在以后的工作中愛崗敬業,導師是真真正正作到了傳道、授業、解惑。同時也要感謝其他同學、老師和同事的熱心幫助,感謝院系領導對我們課程設計的重視和關心,為我們提供了作圖工具和場所,使我們能夠全身心的投入到設計中去,為更好、更快的完成課程設計提供了重要保障。課程設計說明書題 目 變速叉第一速及倒車加工工藝及夾具設計專 業 學生姓名 班 級 學 號 指導教師 二 年 月 日目 錄第1章 機械加工工藝規程設計41.1 零件的分析41.1.1 零件的作用41.1.2 零件的工藝分析41.2 變速叉第一速及倒車加工的主要問題和工藝過程設計所應采取的相應措施51.2.1 孔和平面的加工順序51.2.2 孔系加工方案選擇51.3 變速叉第一速及倒車加工定位基準的選擇61.3.1 粗基準的選擇61.3.2 精基準的選擇61.4 變速叉第一速及倒車加工主要工序安排71.5 機械加工余量、工序尺寸及毛坯尺寸的確定91.6 毛坯種類的選擇101.7 選擇加工設備和工藝裝備111.7.1 機床選用111.7.2 選擇刀具111.7.3 選擇量具111.8 機械加工余量、工序尺寸及毛坯尺寸的確定111.9確定切削用量及基本工時(機動時間)13第2章 工序20 粗銑半精銑圓弧端面夾具設計162.1研究原始質料162.2定位基準的選擇162.3 切削力及夾緊分析計算172.4 誤差分析與計算182.5 零、部件的設計與選用192.5.1定位銷選用192.5.2 定向鍵與對刀裝置設計192.6 夾具設計及操作的簡要說明21總 結23參考文獻24致 謝25第1章 機械加工工藝規程設計1.1 零件的分析1.1.1 零件的作用題目給出的零件是變速叉第一速及倒車。變速叉第一速及倒車的主要作用是保證各安裝孔之間的中心距及平行度,并保證部件正確安裝。因此變速叉第一速及倒車零件的加工質量,不但直接影響的裝配精度和運動精度,而且還會影響工作精度、使用性能和壽命。圖1.1 零件圖1.1.2 零件的工藝分析由變速叉第一速及倒車零件圖可知。變速叉第一速及倒車零件,它的外表面上有平面需要進行加工。82.2mm系在前后端面上。此外各表面上還需加工一系列孔。因此可將其分為三組加工表面。它們相互間有一定的位置要求?,F(xiàn)分析如下: 1.以19mm孔為中心的加工表面.這組加工表面包括:19mm孔及其倒角, 19mm孔兩個端面,還有孔下端M10的螺紋孔.2.以82.2孔為中心的加工表面.這組加工表面包括: 82.2孔mm的孔及其倒角, 82.2孔的孔的側面,距M10螺紋孔中心線11.7mm.這兩組加工表面有著一定的位置要求,主要是:82.2孔孔與其外端面垂直度公差為0.1mm.1.2 變速叉第一速及倒車加工的主要問題和工藝過程設計所應采取的相應措施由以上分析可知。該變速叉第一速及倒車零件的主要加工表面是平面及孔系。一般來說,保證平面的加工精度要比保證孔系的加工精度容易。因此,對于變速叉第一速及倒車來說,加工過程中的主要問題是保證孔的尺寸精度及位置精度,處理好孔和平面之間的相互關系。由于的生產量很大。怎樣滿足生產率要求也是加工過程中的主要考慮因素。1.2.1 孔和平面的加工順序變速叉第一速及倒車類零件的加工應遵循先面后孔的原則:即先加工變速叉第一速及倒車上的基準平面,以基準平面定位加工其他平面。然后再加工孔系。變速叉第一速及倒車的加工自然應遵循這個原則。這是因為平面的面積大,用平面定位可以確保定位可靠夾緊牢固,因而容易保證孔的加工精度。其次,先加工平面可以先切去鑄件表面的凹凸不平。為提高孔的加工精度創造條件,便于對刀及調整,也有利于保護刀具。變速叉第一速及倒車零件的加工工藝應遵循粗精加工分開的原則,將孔與平面的加工明確劃分成粗加工和精加工階段以保證孔系加工精度。1.2.2 孔系加工方案選擇變速叉第一速及倒車孔系加工方案,應選擇能夠滿足孔系加工精度要求的加工方法及設備。除了從加工精度和加工效率兩方面考慮以外,也要適當考慮經濟因素。在滿足精度要求及生產率的條件下,應選擇價格最底的機床。根據變速叉第一速及倒車零件圖所示的變速叉第一速及倒車的精度要求和生產率要求,當前應選用在組合機床上用鏜模法鏜孔較為適宜。(1)用鏜模法鏜孔在大批量生產中,變速叉第一速及倒車孔系加工一般都在組合鏜床上采用鏜模法進行加工。鏜模夾具是按照工件孔系的加工要求設計制造的。當鏜刀桿通過鏜套的引導進行鏜孔時,鏜模的精度就直接保證了關鍵孔系的精度。采用鏜??梢源蟠蟮靥岣吖に囅到y(tǒng)的剛度和抗振性。因此,可以用幾把刀同時加工。所以生產效率很高。但鏜模結構復雜、制造難度大、成本較高,且由于鏜模的制造和裝配誤差、鏜模在機床上的安裝誤差、鏜桿和鏜套的磨損等原因。用鏜模加工孔系所能獲得的加工精度也受到一定限制。(2)用坐標法鏜孔在現代生產中,不僅要求產品的生產率高,而且要求能夠?qū)崿F(xiàn)大批量、多品種以及產品更新?lián)Q代所需要的時間短等要求。鏜模法由于鏜模生產成本高,生產周期長,不大能適應這種要求,而坐標法鏜孔卻能適應這種要求。此外,在采用鏜模法鏜孔時,鏜模板的加工也需要采用坐標法鏜孔。用坐標法鏜孔,需要將變速叉第一速及倒車孔系尺寸及公差換算成直角坐標系中的尺寸及公差,然后選用能夠在直角坐標系中作精密運動的機床進行鏜孔。1.3 變速叉第一速及倒車加工定位基準的選擇1.3.1 粗基準的選擇粗基準選擇應當滿足以下要求:(1)保證各重要支承孔的加工余量均勻;(2)保證裝入變速叉第一速及倒車的零件與箱壁有一定的間隙。為了滿足上述要求,應選擇的主要支承孔作為主要基準。即以變速叉第一速及倒車的輸入軸和輸出軸的支承孔作為粗基準。也就是以前后端面上距端面平面最近的孔作為主要基準以限制工件的四個自由度,再以另一個主要支承孔定位限制第五個自由度。由于是以孔作為粗基準加工精基準面。因此,以后再用精基準定位加工主要支承孔時,孔加工余量一定是均勻的。由于孔的位置與箱壁的位置是同一型芯鑄出的。因此,孔的余量均勻也就間接保證了孔與箱壁的相對位置?,F(xiàn)選取19mm孔的外輪廓不加工面作為粗基準,利用一組共兩個V形塊夾持外輪廓做為主要定位面,以消除自由度.1.3.2 精基準的選擇從保證變速叉第一速及倒車孔與孔、孔與平面、平面與平面之間的位置 。精基準的選擇應能保證變速叉第一速及倒車在整個加工過程中基本上都能用統一的基準定位。從變速叉第一速及倒車零件圖分析可知,它的端面平面與各主要支承孔平行而且占有的面積較大,適于作精基準使用。但用一個平面定位僅僅能限制工件的三個自由度,如果使用典型的一面兩孔定位方法,則可以滿足整個加工過程中基本上都采用統一的基準定位的要求。至于前后端面,雖然它是變速叉第一速及倒車的裝配基準,但因為它與變速叉第一速及倒車的主要支承孔系垂直。如果用來作精基準加工孔系,在定位、夾緊以及夾具結構設計方面都有一定的困難,所以不予采用。精基準的選擇主要考慮基準重合的問題,當設計基準與工序基準不重合時,應該進行尺寸換算,這在以后還要專門計算,此處不再重復.1.4 變速叉第一速及倒車加工主要工序安排對于大批量生產的零件,一般總是首先加工出統一的基準。變速叉第一速及倒車加工的第一個工序也就是加工統一的基準。具體安排是先以孔定位粗、精加工端面平面。第二個工序是加工定位用的兩個工藝孔。由于端面平面加工完成后一直到變速叉第一速及倒車加工完成為止,除了個別工序外,都要用作定位基準。因此,端面面上的螺孔也應在加工兩工藝孔的工序中同時加工出來。后續工序安排應當遵循粗精分開和先面后孔的原則。先粗加工平面,再粗加工孔系。螺紋底孔在鉆床上鉆出,因切削力較大,也應該在粗加工階段完成。對于變速叉第一速及倒車,需要精加工的是支承孔前后端平面。按上述原則亦應先精加工平面再加工孔系,但在實際生產中這樣安排不易于保證孔和端面相互垂直。因此,實際采用的工藝方案是先精加工支承孔系,然后以支承孔用可脹心軸定位來加工端面,這樣容易保證零件圖紙上規定的端面全跳動公差要求。各螺紋孔的攻絲,由于切削力較小,可以安排在粗、精加工階段中分散進行。加工工序完成以后,將工件清洗干凈。清洗是在的含0.4%1.1%蘇打及0.25%0.5%亞硝酸鈉溶液中進行的。清洗后用壓縮空氣吹干凈。保證零件內部雜質、鐵屑、毛刺、砂粒等的殘留量不大于。根據以上分析過程,現將變速叉第一速及倒車加工工藝路線確定如下:工藝路線一:10毛坯采用20#鋼模鍛造毛坯外形,正火處理15探傷超聲波探傷毛坯,檢驗合格后進入加工工序20銑以毛坯外表面為精基準,粗銑、半精銑圓弧端面25鉆以圓弧端面為精基準鉆擴孔19mm30銑以19mm軸線定位基準,粗銑圓弧底面35銑槽以19mm軸線定位基準,粗銑寬度為19mm的溝槽40鉆以19mm軸線定位基準,鉆擴螺紋孔M10X145中間檢驗對加工后的產品進行質量檢驗及尺寸校核50去毛刺去除加工后的表面毛刺55熱處理對圓弧端面進行表面淬火以保證硬度HRC5263.60修正熱處理后尺寸發生微量變化,對表面進行尺寸修正65清洗對加工后產品表面進行清理70終檢產品終檢,合格入庫工藝路線二:10毛坯采用20#鋼模鍛造毛坯外形,正火處理15探傷超聲波探傷毛坯,檢驗合格后進入加工工序20銑以毛坯外表面為精基準,粗銑、半精銑圓弧端面25鉆以圓弧端面為精基準鉆擴孔19mm30銑以19mm軸線定位基準,粗銑寬度為19mm的溝槽35銑槽以19mm軸線定位基準,粗銑圓弧底面40鉆以19mm軸線定位基準,鉆擴螺紋孔M10X145中間檢驗對加工后的產品進行質量檢驗及尺寸校核50去毛刺去除加工后的表面毛刺55熱處理對圓弧端面進行表面淬火以保證硬度HRC5263.60修正熱處理后尺寸發生微量變化,對表面進行尺寸修正65清洗對加工后產品表面進行清理70終檢產品終檢,合格入庫上述方案主要是以19mm孔位基準,M10螺紋,槽的兩側面,這樣可以修正由于基準不重合造成的加工誤差,同時也照顧了加工路線方便的特點.綜合選擇方案一:10毛坯采用20#鋼模鍛造毛坯外形,正火處理15探傷超聲波探傷毛坯,檢驗合格后進入加工工序20銑以毛坯外表面為精基準,粗銑、半精銑圓弧端面25鉆以圓弧端面為精基準鉆擴孔19mm30銑以19mm軸線定位基準,粗銑圓弧底面35銑槽以19mm軸線定位基準,粗銑寬度為19mm的溝槽40鉆以19mm軸線定位基準,鉆擴螺紋孔M10X145中間檢驗對加工后的產品進行質量檢驗及尺寸校核50去毛刺去除加工后的表面毛刺55熱處理對圓弧端面進行表面淬火以保證硬度HRC5263.60修正熱處理后尺寸發生微量變化,對表面進行尺寸修正65清洗對加工后產品表面進行清理70終檢產品終檢,合格入庫1.5 機械加工余量、工序尺寸及毛坯尺寸的確定“變速叉第一速及倒車”零件材料為20鋼,生產類型為大批量生產,采用模鍛毛坯?!白兯俨妗绷慵牧蠟?0鋼,毛坯重量約1.8Kg,生產類型為大批量生產,采用鍛錘上合模鍛毛坯.根據上述資料及加工工藝,分別確定各加工表面的機加工余量,工序尺寸及毛坯尺寸如下:1. 19mm孔的兩個上端面參照表3.1-56, 其加工余量Z=2mm.2. 82.2mm孔的兩側面,銑削公差-0.22mm. 參照表3.1-56, 其加工余量Z=2mm.精銑余量:單邊0.7mm(見表8-31),銑削余量:Z=2.0-0.7=1.3mm,鍛件偏差mm。由于設計規定的零件為大批量生產,應該采用調整法加工.因此在計算最大,最小加工余量時,應按調整法加工方式予以確定.5. 19mm孔參照, 其加工余量2Z=2mm.鉆孔18.5mm,鉸孔19mm.6. 82.2mm孔參照, 其加工余量2Z=2.5mm.粗鏜R59.5mm,精鏜82.2mm.厚度為8mm的兩端面尺寸加工余量和工序間余量.毛坯名義尺寸:8+2*2=12mm毛坯最大尺寸:12+1.3*2=14.6mm毛坯最小尺寸:12-0.5*2=11mm粗銑后最大尺寸:8+0.7*2=9.4mm粗銑后最小尺寸:9.4-2*0.22=8.96mm精銑尺寸與零件尺寸相符,即8mm.1.6 毛坯種類的選擇零件材料為20鋼,考慮到零件在使用過程中起連接作用,分析其在工作過程中所受載荷,最后選用鑄件,以便使金屬纖維盡量不被切斷,保證零件工作可靠。年產量已達成批生產水平,而且零件輪廓尺寸不大,可以采用砂型模鍛,這從提高生產效率,保證加工精度,減少生產成本上考慮,也是應該的。零件機械加工的工序數量、材料消耗和勞動量等在很大程度上與毛坯的選擇有關,因此,正確選擇毛坯具有重要的技術和經濟意義。根據該零件的材料為20#、生產類型為批量生產、結構形狀不是很復雜、尺寸大小中等大小、技術要求不高等因素,在此毛坯選擇模鍛成型。1.7 選擇加工設備和工藝裝備1.7.1 機床選用.工序端面加工是銑加工。各工序的工步數不多,成批量生產,故選用銑床就能滿足要求。本零件外輪廓尺寸不大,精度要求屬于中等要求,選用最常用的X52K型銑床。參考根據機械制造設計工工藝簡明手冊表.-。.工序鉆孔,選用Z525搖臂鉆床。1.7.2 選擇刀具.在銑床上加工的工序,一般選用硬質合金銑刀和鏜刀。加工刀具選用YG6類硬質合金銑刀.鉆孔時選用高速鋼麻花鉆,參考機械加工工藝手冊(主編 孟少農),第二卷表10.21-47及表10.2-53可得到所有參數。1.7.3 選擇量具本零件屬于成批量生產,一般均采用通常量具。選擇量具的方法有兩種:一是按計量器具的不確定度選擇;二是按計量器的測量方法極限誤差選擇。采用其中的一種方法即可。1.8 機械加工余量、工序尺寸及毛坯尺寸的確定“連接座” 零件材料為20鋼,查機械加工工藝手冊(以后簡稱工藝手冊),表2.2-17 各種鑄鐵的性能比較,灰鑄鐵的硬度HB為143269,表2.2-23 灰鑄鐵的物理性能,20鋼密度=7.27.3(),計算零件毛坯的重量約為2。表1-1 機械加工車間的生產性質生產類別同類零件的年產量件重型(零件重2000kg)中型(零件重1002000kg)輕型(零件重100kg)單件生產5以下10以下100以下小批生產510010200100500中批生產1003002005005005000大批生產30010005005000500050000大量生產1000以上5000以上50000以上根據所發的任務書上的數據,該零件的月工序數不低于3050,毛坯重量21902506.04.0端面、側面底 面鑄孔的機械加工余量一般按澆注時位置處于端面面的機械加工余量選擇。根據上述原始資料及加工工藝,分別確定各加工表面的機械加工余量、工序尺寸及毛坯尺寸。1.9確定切削用量及基本工時(機動時間)工序20 以外圓表面為基準,粗銑半精銑圓弧端面機床:銑床X6132刀具:硬質合金可轉位端銑刀(面銑刀),材料:, ,齒數,此為粗齒銑刀。齒 切削速度:參考有關手冊,確定V=27m/min。采用高速鋼三面刃圓盤銑刀,Z=10。工序25 鉆擴19mm孔 1.先鉆底孔鉆孔18.5mm機床:立式鉆床Z525刀具:根據參照參考文獻3表4.39選高速鋼錐柄麻花鉆頭。 ,V=17m/min. 采用高速鋼鉆頭, 2.擴孔19mm. 采用高速鋼絞刀,V=14.7m/min. 工序30 粗銑圓弧底面機床:數控銑床 VMC650 刀具:高速鋼刀具 查夾具手冊, 查夾具手冊,V=40m/min. V=35m/min 工序40 鉆M10螺紋孔并倒角1200;攻螺紋M10; (1)鉆M10螺紋孔并倒角1200機床:鉆床Z525刀具:根據參照參考文獻3表4.39,選硬質合金錐柄麻花鉆頭 采用麻花鉆,V=20m/min. (2) 攻螺紋M10.機床:鉆床Z525刀具:根據參照參考文獻3表4.39,選硬質合金絲錐 V=6m/min 第2章 工序20 粗銑半精銑圓弧端面夾具設計2.1研究原始質料利用本夾具主要用工序20 粗銑半精銑圓弧端面,要滿足對稱度要求以及其兩邊的平行度要求。在銑工序20 粗銑半精銑圓弧端面時,為了保證技術要求,最關鍵是找到定位基準。同時,應考慮如何提高勞動生產率和降低勞動強度。2.2定位基準的選擇擬定加工路線的第一步是選擇定位基準。定位基準的選擇必須合理,否則將直接影響所制定的零件加工工藝規程和最終加工出的零件質量?;鶞?zhǔn)選擇不當往往會增加工序或使工藝路線不合理,或是使夾具設計更加困難甚至達不到零件的加工精度(特別是位置精度)要求。因此我們應該根據零件圖的技術要求,從保證零件的加工精度要求出發,合理選擇定位基準。此零件圖沒有較高的技術要求,也沒有較高的平行度和對稱度要求,所以我們應考慮如何提高勞動效率,降低勞動強度,提高加工精度。外圓輪廓用V型塊其兩端面都已加工好,為了使定位誤差減小,選擇外圓輪廓用V型塊和其端面作為定位精基準,來設計本道工序的夾具,以兩支撐釘和外圓輪廓用V型塊的端面作為定位夾具。 為了提高加工效率,縮短輔助時間,決定用簡單的螺旋壓板夾緊機構作為夾緊機構。2.3 切削力及夾緊分析計算刀具:鋸片銑刀(硬質合金) 由3 所列公式 得 查表 9.48 得其中: 修正系數 z=24 代入上式,可得 F=889.4N 因在計算切削力時,須把安全系數考慮在內。安全系數 K=其中:為基本安全系數1.5 為加工性質系數1.1 為刀具鈍化系數1.1 為斷續切削系數1.1 所以 (2)夾緊力的計算 選用夾緊螺釘夾緊機 由 其中f為夾緊面上的摩擦系數,取 F=+G G為工件自重 夾緊螺釘: 公稱直徑d=20mm,材料45鋼 性能級數為6.8級 螺釘疲勞極限: 極限應力幅:許用應力幅:螺釘?shù)膹姸刃:耍郝葆數脑S用切應力為 s=2.54 取s=4 得 滿足要求 經校核: 滿足強度要求,夾具安全可靠,使用快速螺旋定位機構快速人工夾緊,調節夾緊力調節裝置,即可指定可靠的夾緊力2.4 誤差分析與計算(1)定位元件尺寸及公差確定。夾具的主要定位元件為一平面和一定位銷,孔與銷間隙配合。 (2) 工件的工序基準為孔心,當工件孔徑為最大,定位銷的孔徑為最小時,孔心在任意方向上的最大變動量等于孔與銷配合的最大間隙量。本夾具是用來所以工件上孔與夾具上的定位銷保持固定接觸。此時可求出孔心在接觸點與銷中心連線方向上的最大變動量為孔徑公差多一半。工件的定位基準為孔心。工序尺寸方向與固定接觸點和銷中心連線方向相同,則其定位誤差為: Td=Dmax-Dmin 本工序采用一定位銷,一擋銷定位,工件始終靠近定位銷的一面,而擋銷的偏角會使工件自重帶來一定的平行于夾具體底版的水平力,因此,工件不在在定位銷正上方,進而使加工位置有一定轉角誤差。但是,由于加工是自由公差,故應當能滿足定位要求。 夾緊誤差 : 其中接觸變形位移值: 查5表1215有。 磨損造成的加工誤差:通常不超過 夾具相對刀具位置誤差:取誤差總和:從以上的分析可見,所設計的夾具能滿足零件的加工精度要求。2.5 零、部件的設計與選用2.5.1定位銷選用本夾具選用一可換定位銷和固定棱形銷來定位,其參數如下表:表5.1 定位銷dHD公稱尺寸允差1216150.01122514M1242.5.2 定向鍵與對刀裝置設計定向鍵安裝在夾具底面的縱向槽中,一般使用兩個。其距離盡可能布置的遠些。通過定向鍵與銑床工作臺T形槽的配合,使夾具上定位元件的工作表面對于工作臺的送進方向具有正確的位置。定向鍵可承受銑削時產生的扭轉力矩,可減輕夾緊夾具的螺栓的負荷,加強夾具在加工中的穩固性。根據GB220780定向鍵結構如圖所示: 圖5.1 夾具體槽形與螺釘根據T形槽的寬度 a=18mm 定向鍵的結構尺寸如表5.4:表5.4 定向鍵 BLHhD夾具體槽形尺寸公稱尺寸允差d允差公稱尺寸允差D180.0120.03525124124.518+0.0195對刀裝置由對刀塊和塞尺組成,用來確定刀具與夾具的相對位置。塞尺選用平塞尺,其結構如圖5.3所示: 圖5.3 平塞尺塞尺尺寸參數如表5.5:表5.5 塞尺公稱尺寸H允差dC30.0060.252.6 夾具設計及操作的簡要說明如前所述,應該注意提高生產率,但該夾具設計采用了手動夾緊方式,在夾緊和松開工件時比較費時費力。由于該工件體積小,經過方案的認真分析和比較,選用了手動夾緊方式(螺旋夾緊機構)。這類夾緊機構結構簡單、夾緊可靠、通用性大,在機床夾具中很廣泛的應用。此外,當夾具有制造誤差,工作過程出現磨損,以及零件尺寸變化時,影響定位、夾緊的可靠。為防止此現象,選用可換定位銷。以便隨時根據情況進行調整換取。23總 結加工工藝的編制和專用夾具的設計,使對零件的加工過程和夾具的設計有進一步的提高。在這次的設計中也遇到了不少的問題,如在編寫加工工藝時,對所需加工面的先后順序編排,對零件的加工精度和勞動生產率都有相當大的影響。在對某幾個工序進行專用夾具設計時,對零件的定位面的選擇,采用什么方式定位,夾緊方式及夾緊力方向的確定等等都存在問題。這些問題都直接影響到零件的加工精度和勞動生產率,為達到零件能在保證精度的前提下進行加工,而且方便快速,以提高勞動生產率,降低成本的目的。通過不懈努力和指導老師的精心指導下,針對這些問題查閱了大量的相關資料。最后,將這些問題一一解決,并夾緊都采用了手動夾緊,由于工件的尺寸不大,所需的夾緊力不大。完成了本次設計,通過做這次的設計,使對專業知識和技能有了進一步的提高,為以后從事本專業技術的工作打下了堅實的基礎。參考文獻1 黃如林,切削加工簡明實用手冊M,北京:化學工業出版社,2004。2 余光國,馬俊,張興發,機床夾具設計M,重慶:重慶大學出版社,1995。3 李洪,機械加工工藝手冊M,北京:機械工業出版社,1990。4 方昆凡,公差與配合手冊M,北京:機械工業出版社,1999。5 王光斗,王春福,機床夾具設計手冊M,上??茖W(xué)技術出版社,2000。6 東北重型機械學院等,機床夾具設計手冊M,上海:上??茖W(xué)技術出版社,1979。7 吳宗澤,機械設計實用手冊M,北京:化學工業出版社,2000。8 劉文劍,曹天河,趙維,夾具工程師手冊M,哈爾濱:黑龍江科學技術出版社,1987。9 上海金屬切削技術協會,金屬切削手冊M,上海:上??茖W(xué)技術出版社,1984。10 周永強,高等學校畢業設計指導M,北京:中國建材工業出版社,2002。11 楊叔子,機械加工工藝師手冊M,北京:機械工業出版社,2004。12 上海金屬切削技術協會,金屬切削手冊M,上海:上海科學技術出版社,2004。13 東北重型機械學院,洛陽農業機械學院,長春汽車廠工人大學,機床夾具設計手冊M,上海:上??茖W(xué)技術出版社,1980。32致 謝我要特別感謝我的導師的精心指導,不僅指導我們解決了關鍵性技術難題,更重要的是為我們指引了設計的思路并給我們講解了設計中用到的實際工程設計經驗,從而使我們設計中始終保持著清晰的思維也少走了很多彎路,也使我學會綜合應用所學知識,提高分析和解決實際問題的能力。不僅如此,老師的敬業精神更是深深的感染了我,鞭策著我在以后的工作中愛崗敬業,導師是真真正正作到了傳道、授業、解惑。同時也要感謝其他同學、老師和同事的熱心幫助,感謝院系領導對我們畢業設計的重視和關心,為我們提供了作圖工具和場所,使我們能夠全身心的投入到設計中去,為更好、更快的完成畢業設計提供了重要保障。同時也要感謝其他同學、老師和同事的熱心幫助,感謝院系領導對我們畢業設計的重視和關心,為我們提供了作圖工具和場所,使我們能夠全身心的投入到設計中去,為更好、更快的完成畢業設計提供了重要保障。
