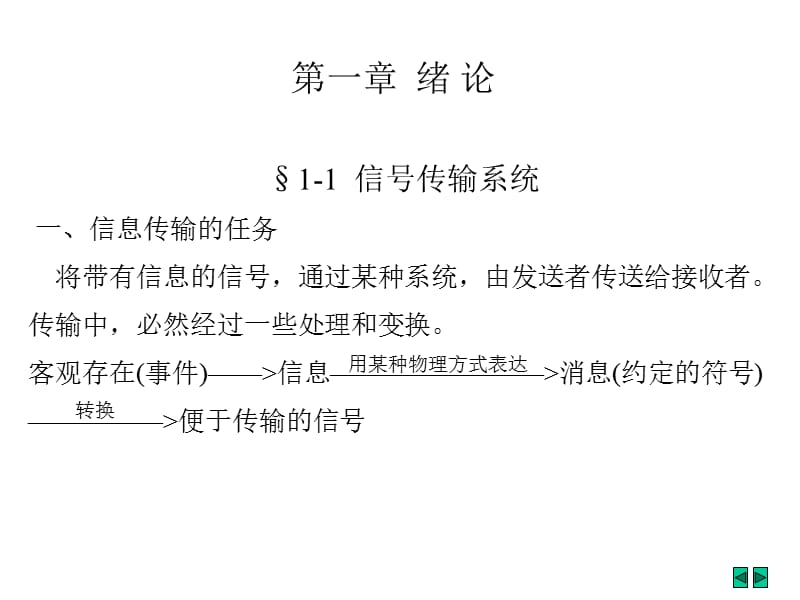

1、第一章 緒 論,例如：電話 發話人話筒電話線揚聲器受話人 電視 場景及聲音攝像機及話筒高頻發射機（調制器） 空間接收機解調器揚聲器及顯像器觀眾,一、定義：信號是隨時間變化的物理量。 以上的定義有局限性： l 隨著信號與系統應用范圍的不斷擴大，很多非物理系統也可以用信號與系統理論研究，從而信號也未必是物理量，例如，人口，股票指數等都是信號。 l 信號也未必是一個隨時間變化的量，也可以是隨空間等其它變量變化的量。例如，圖象信號隨空間位置變化。 但在本課程中，仍然采用這個定義，以便于敘述。,1-2 信號,二、信號的描述 1、時域法：將信號表示成時間的函數f(t) 信號的時間特性：變化快慢，周期長短，
2、 2、頻域（變換域）：通過正交變換，將信號表示成其它變量的函數。一般常用的是FT。 信號的頻域特性：頻帶的寬窄 信號的頻域特性與時域特性之間有密切關系，在后面的內容中我們將仔細討論。,三、信號的分類 1、 確定性信號：信號可以用一個確定的時間函數加以確定； 隨機信號：信號不可以用一個確定的時間函數加以確定，只能用統計特性加以描述。 本課程中主要研究確定性信號。 2、 連續信號：除若干不連續的時間點外，每個時間點t上都有對應的信號值。（模擬信號） 注：1）連續信號可以包含有不連續點，其幅值可以連續的，也可以是離散的。 2）連續信號是指它的時間變量t是連續的。 離散信號：信號只在某些不連續的時間點
3、上有信號值，其它時間點上信號沒有定義。（數字信號） 注：1）時間變量t取離散值；2）時間間隔可以均勻，也可以不均勻。,3、周期信號：存在T，使得等式f(t+T)=f(t)對于任意時間t都成立。 非周期信號：無重復變化的信號。 有始周期信號：在t0滿足周期性。 例：確認信號x(t)= 是否是周期性的,4、 能量信號：總能量有限的信號。 功率信號：平均功率有限且非零的信號。 定義： 信號的總能量： 信號的平均功率：,5、 奇信號：滿足等式f(t)=-f(-t)的信號。 偶信號：滿足等式f(t)= f(-t)的信號。,6、實信號：物理可實現的信號，在各時刻的函數值均為實數。 復信號：實際上不能產生復
4、信號，為了理論分析的需要，常利用復信號。,四、信號的基本運算： 1、加（減）：f(t)=f1(t)+f2(t) 2、乘： f(t)=f1(t) f2(t) 3、反褶： f(t) f(-t) 4、平移：f(t) f(t-t0) t0 0 ：右移； t0 1 ：尺度縮小；|a|1 ：尺度放大； l當a0 時,還必須包含反褶; 6、標量乘法: f(t) af(t) 7、混合運算,若已知f(t)，則f(t0-t)如何？設f(t)=e-t(t),一、定義 系統是由若干相互聯系的單元組成的、具有某種功能、用以達到某種目的的有機整體。,電系統：對電信號進行傳輸和處理 的電路、設備和儀器 非電系統：機械系統，
5、光系統.,物理系統:,社會，生態，經濟，生產管理 人工系統：水利，交通，交響樂團 自然系統：原子，太陽系，宇宙，神經系統,非物理系統:,系統,電系統簡單，直觀，便于觀測，具有一般性和可比擬性，其結果也可以推廣到其它系統。所以在本課程中，“系統”特指電系統。,1-3 系 統,二、系統研究的內容： 1、已知系統特性和激勵信號，求系統的輸出； 2、已知系統的輸入和輸出信號，求系統特性； 3、已知輸入信號和欲得到的輸出信號，構造系統。 以上內容中，1和2項屬于系統分析，是本課程研究的重點；3項屬于系統綜合，不在本課程研究范圍內。,三、系統描述 1、數學模型： 或： 2、物理模型： 用基本的功能部件的聯
6、結來表示框圖 基本的功能部件包括：標量乘法器，乘法器，加法器，積分（差分）器，微分器,l 復雜系統可以用簡單系統的組合實現。 物理模型易于理解、綜合、實現，在工程中經常使用。但是它往往要忽略一些次要因素。數學模型和物理模型可以相互轉換。,四、系統的分類 1、線性系統：符合齊次性和疊加性的系統。 非線性系統：不符合齊次性和疊加性的系統。 齊次性：假設 則： 疊加性：假設 則：,線性系統同時滿足齊次性和疊加性，也就是說同時滿足上面兩個等式?；蛘撸部梢杂靡粋€等式表達：如果系統對于任意的輸入 ， ，都滿足： 其中 ， 為任意常數。則該系統為線性系統。不滿足該關系的系統稱為非線性系統。,l 線性系統理
7、論成熟，體系完整，是解決其它系統的理論基礎。 l 非線性系統情況復雜，沒有成熟的體系和理論，難于分析，以往大多用線性系統近似分析。但是，它表現出一些非常獨特、與線性系統不同的特性（如混沌，分形，奇怪吸引子，孤子等），成為當今人們研究的熱點。 l 線性系統可以用線性微分方程或差分方程描述；而非線性系統可以用非線性微分方程或差分方程描述。,2、非時變系統（或時不變系統，定常系統）：滿足 的系統。 時變系統：不滿足上面關系的系統。 3、按照系統處理的信號的類型，又可以將系統分為連續系統，離散系統，混合系統。 4、其它分類方法： 因果系統 & 非因果系統 穩定系統 & 非穩定系統 集總參數系統 & 分
8、布參數系統 有源系統 & 無源系統 本課程研究的是集總參數、線性非時變的連續或離散系統。,l 兩個特例： 1）系統 （ ）是否是線性系統？ 嚴格說，它不是。但是它又是工程中經常見到的系統。為此必須擴大線性系統的定義： 增量線性系統：激勵和響應的增量滿足齊次性和疊加性的系統，即： 或：將系統響應分為零輸入和零輸出兩部分。只要系統的零狀態響應滿足線性條件即可。 2）乘法器 不屬于線性系統，但是它在通訊系統中有很重要的作用。所以它同樣是我們課程研究的內容之一。,（,一、任務 給定系統的結構和參數以及激勵信號，求解系統響應；或已知系統的輸入和輸出，求解系統的特性。 在系統理論中，線性非時變（Linea
9、r,Time invariant,LTI）系統分析占有很重要的地位： 1）很多系統具有線性非時變的特性存在； 2）已有一套完整的分析方法具有可能性； 3）易于綜合實現具有實用性 二、系統分析的步驟： 1、 建立數學模型：將系統的工作表達為抽象的數學模型。 對于LTI系統而言，可以得到一個常系數的微分（或差分）方程。,1-4 線性非時變系統分析,2、 求解方程：用數學方法對系統進行分析。 l 對于連續線性系統的線性微分方程，有： 1）時域法：其中包括： （1）經典法：經典的線性微分方程解。 （2）算子法（近代時域法，卷積法） 這些內容將在Ch2中介紹。 2）變換域法：其中包括： （1）頻域法：傅
10、利葉變換（F.T）Ch3,4中介紹 （2）復頻域法：拉普拉斯變換（L.T）Ch5,6中介紹 3）狀態方程法Ch9中介紹,l 對于離散線性系統的線性差分方程，有： 1） 時域法：其中包括： （1） 經典法 （2） 算子法（近代時域法，卷積法） 這些內容將在Ch7中介紹。 2） 變換域法：Z變換Ch8中介紹 3） 狀態方程法Ch9中介紹,l 各種分析方各有其優劣： 時域法直接求解方程，結果直觀，但是求解困難。 近代時域法將信號分解為子信號，利用線性系統的齊次性和疊加性進行計算，很容易求出系統對特定信號的響應。但是無法得到具有普遍性的結論。 變換域法通過積分變換將求解微分或差分方程的問題轉變?yōu)榍蠼獯?/p>
11、數方程的問題，求解容易，但是要經過兩個變換計算，計算量比較大； 狀態變量分式可以： 1）提供系統更多的信息，特別適用于多IO系統； 2）表達簡明，易于用計算機表達和求解； 3）不僅可以分析線性非時變系統，而且可以求解時變和非線性系統 但是，用它解決簡單問題反而復雜。它適合于分析復雜系統。,3、 物理解釋： 在取得分析結果以后，將結果從物理意義上進行解釋，以便于工程應用。 數學模型從客觀世界抽象出數學模型；物理解釋從數學模型還原到客觀世界。,若tt0時，系統的激勵信號等于零，相應的輸出信號在tt0時也等于零。 激勵是產生響應的原因，響應是激勵引起的后果。,三、線性非時變系統的特性 1、齊次性、疊加性 2、時不變性 3、微分特性 4、因果性,練習：某線性非時變連續時間系統有兩個初始條件x1(0)、x2(0)，已知 （1）當x1(0)=1、x2(0)=0時，其零輸入響應為e-t+e-2t，t0； （2）當x1(0)=0、x2(0)=1時，其零輸入響應為e-t-e-2t，t0； （3）當x1(0)=1、x2(0)=-1時，而輸入為時其全響應為 r(t)= (2+e-t) (t) 試求：當x1(0)=3、x2(0)=2時，輸入為2(t-1)時的全響應。,
