二次設備的選擇及二次回路設計基礎

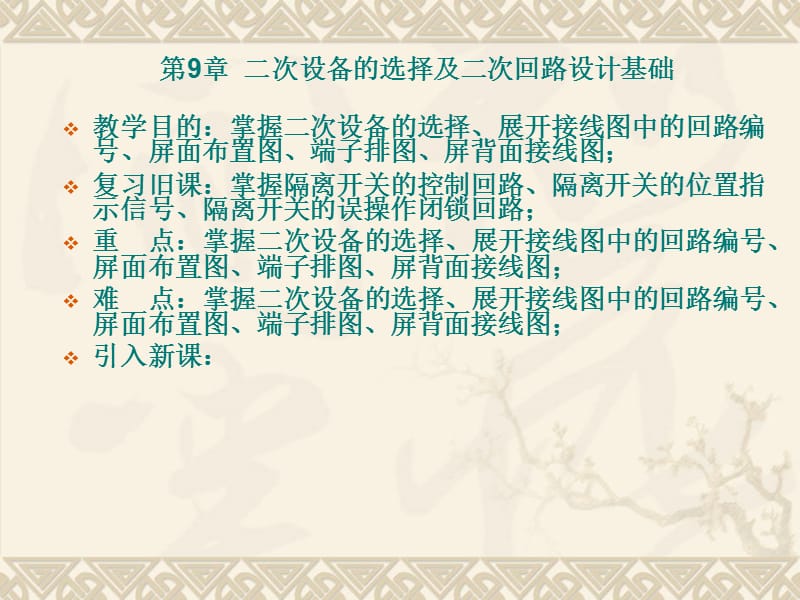

第9章 二次設備的選擇及二次回路設計基礎,教學目的：掌握二次設備的選擇、展開接線圖中的回路編號、屏面布置圖、端子排圖、屏背面接線圖； 復習舊課：掌握隔離開關的控制回路、隔離開關的位置指示信號、隔離開關的誤操作閉鎖回路； 重 點：掌握二次設備的選擇、展開接線圖中的回路編號、屏面布置圖、端子排圖、屏背面接線圖； 難 點：掌握二次設備的選擇、展開接線圖中的回路編號、屏面布置圖、端子排圖、屏背面接線圖； 引入新課：,,二次設備的選擇 一、控制和信號回路的設備選擇 1控制開關的選擇 控制開關應根據以下三個條件選擇： （1）回路接線需要的觸點數量及觸點閉合圖表 （2）操作的頻繁程度 （3）回路的額定電壓、額定電流和分斷電流 2跳、合閘回路中的中間繼電器的選擇 （1）跳、合閘位置繼電器的選擇音響或燈光監視的控制回路，跳、合閘回路中選擇位置繼電器的要求為： 1）在正常情況下，通過跳、合閘回路的電流應小于其最小動作電流及長期熱穩定電流 2）當直流母線電壓為85額定電壓時，加于繼電器的電壓不小于其額定電壓的70 （2）跳、合閘繼電器的選擇跳閘或合閘繼電器電流自保持線圈的額定電流，除因配電磁操作機構的斷路器由于合閘電流大，合閘回路設有直流接觸器，合閘繼電器需按合閘接觸器的額定電流選擇外，其他跳、合閘繼電器均按斷路器的合閘或跳閘線圈的額定電流來選擇，并保證動作的靈敏系數不小于1.5。

（3）自動重合閘繼電器及其出口信號繼電器的選擇自動重合閘繼電器及其出口信號繼電器額定電流的選擇應與其起動元件動作電流相配合，保證動作的靈敏度不小于1.5 自動重合閘出口繼電器及信號繼電器，當其出口直接接至合閘線圈回路時，繼電器的額定電流應按合閘接觸器或斷路器合閘線圈的額定電流來選擇3防跳繼電器的選擇 （1）防跳繼電器的選型電流起動電壓自保持的防跳繼電器，其動作時間應不大于斷路器的固有跳閘時間DZK系列快速中間繼電器的動作時間不大于15ms （2）防跳繼電器的選擇 1）電流起動電壓自保持的防跳繼電器，其電流線圈的額定電流的選擇應與斷路器跳閘線圈的額定電流相配合，并保證動作的靈敏度不小于1.5 自保持電壓線圈按直流電源的額定電壓選擇 2）電流起動線圈動作電流的整定可以根據1）所選用繼電器線圈額定電流的80整定 這樣整定能保證當直流母線電壓降低到85時繼電器仍能可靠動作 3）電壓自保持線圈按80額定電壓整定為宜 在接線中應注意防跳繼電器線圈的極性 4信號繼電器和附加電阻的選擇 （1）信號繼電器和附加電阻選擇的原則： l）在額定直流電壓下，信號繼電器動作靈敏度一般不小于1.4 2）在0.8倍額定直流電壓下，由于信號繼電器的串接而引起回路的壓降應不大于額定電壓的10。

3）應滿足信號繼電器的熱穩定要求有可能發生幾個信號繼電器同時動作的情況時，如果選用的串聯信號繼電器不能同時滿足上述兩項要求，應選擇適當?shù)母郊与娮璨⒙?lián)在中間繼電器上電流型信號繼電器允許長期通過的電流一般不大于3倍額定電流 4）選擇中間繼電器的并聯電阻時，應使起動中間繼電器回路的保護繼電器觸點斷開容量不大于其允許值2）重瓦斯保護回路并聯信號繼電器或附加電阻的選擇： 1）并聯信號繼電器應根據直流額定電壓來選擇 2）當用附加電阻代替并聯信號繼電器時，附加電阻的選擇應滿足上述的原則要求 5常用信號燈及附加電阻的選擇 在燈光監視的斷路器控制回路中，信號燈及附加電阻的選擇按以下兩個條件進行 （1）當燈頭短路時，通過合閘回路的電流應小于其最小動作電流及長期熱穩定電流一般按不大于跳合閘線圈額定電流的10考慮，以防誤跳閘、誤合閘 （2）當直流母線電壓為95的額定電壓時，加在燈泡上的電壓應為其額定電壓的6070，以保證信號燈必要的亮度 實際上廠家生產帶附加電阻的信號燈，只需按信號燈的額定電壓來選擇即可二、二次回路的保護設備 （1）二次回路的保護設備用于切除二次回路的故障，保護設備一般用熔斷器，也可以用自動開關。

可作為試驗和檢驗時斷開電源用 （2）控制回路的熔斷器配置原則如下： 1）當一個安裝單位內只有一臺斷路器時，一般要共用一組熔斷器 2）當一個安裝單位有幾臺斷路器時，應分別裝設熔斷器 3）同一個安裝單位的控制、保護和自動裝置共用一組熔斷器 4）熔斷器狀態需加以監視，斷路器控制回路裝有音響或燈光監視信號，其它回路一般要裝電源監視繼電器 （3）信號回路的熔斷器配置原則如下： 1）每一個安裝單位的信號回路，一般要用一組熔斷器 2）公用的信號回路（如中央信號）， 應裝設單獨的熔斷器 3）電壓互感器二次側熔斷器配置原則： 熔斷器必須保證在電壓互感器二次側發生短路時，熔件的熔斷時間應不小于保護動作時間，而在最大負荷時不熔斷自動調節勵磁裝置及強行勵磁用的電壓互感器二次回路不應裝設熔斷器 （5）熔斷器電流的選擇 1）控制回路熔斷器熔件的額定電流，只按回路最大長期負荷電流來考慮 2）合閘回路的熔斷器熔件額定電流應與合閘線圈熱穩定電流相配合，一般為合閘沖擊電流的1/31/4倍三、小母線的布置 1直流電源小母線 直流電源小母線均由直流電源盤的主母線經閘刀開關、熔斷器等供電由于連接在各直流電源小母線上的受電器具數量很多，在大型發電廠及變電站中，通常接用途不同分為控制電源小母線和信號電源小母線。

它們自成獨立的供電網絡，以保證供電的可靠性 （1）控制電源小母線，一般布置在控制室內控制屏的頂部，由直流屏以雙回路供電，各安裝單位的斷路器控制與繼電保護等回路均由控制電源小母線供電 （2）信號電源小母線，通常布置在控制屏和信號屏上，由直流屏以雙回路供電，各安裝單位的信號回路分別經小刀閘或熔斷器接至此小母線 控制與信號電源小母線，一般采用單母線方案當裝設有兩組蓄電池時，可考慮采用雙母線方案， 2交流電壓小母線 母線電壓互感器的二次電壓小母線，當采用重動繼電器切換時，一般布置在控制室內的控制屏、信號返回屏或繼電器屏上；當采用隔離開車輔助觸點切換時一般布置在相應的配電裝置內通常這些小母線的形式為： （l）110kV及以上電壓級母線電壓互感器二次電壓小母線，一般布置在控制屏頂部該電壓級各安裝單位的交流電壓回路，經重動繼電器觸點與小母線連接 （2）35kV電壓級采用屋外配電裝置時，電壓小母線布置在控制屏上經重動繼電器切換至各安裝單位當采用屋內配電裝置時，電壓小母線布置在配電裝置內，經隔離開關輔助觸點切換至各安裝單位 （3）610kV電壓級采用屋內配電裝置時，電壓小母線布置在配電裝置內，經隔離開關輔助觸點切換至各安裝單位。

（4）當電壓為10kV及以下且主母線采用雙母線或單母線分段時，兩母線的電壓互感器應互為備用，以保證不間斷供電 3輔助小母線,,在發電廠及變電站中，根據控制、信號、繼電保護、自動裝置等的需要，可設置輔助小母線，如合閘脈沖小母線、閃光小母線、熔斷器報警小母線、事故跳閘音響信號小母線、同期電壓小母線等這些小母線分別布置在控制室的屏上和配電裝置內 布置在控制室內的小母線，安裝在屏的頂部，使用直徑為68mm的銅棒或銅管小母線的數量多時，可以雙層排列，但總數一般不超過28根控制室內的小母線按屏組分段，段間以電纜經小刀閘連接第二節二次回路編號,二次接線圖設計完成后，要進行回路編號，以便于安裝圖的設計和滿足安裝、檢修等工作的要求二次回路編號采用數字和文字結合的方式，按照“等電位原則”進行編號所謂等電位原則，就是在電氣回路中，連接于一個點上的所有連線均給以相同的回路編號 二次回路的編號主要包括直流回路編號、交流回路編號和小母線編號三種型式 一、直流回路編號 直流回路編號是按安裝單位進行的一個安裝單位給定的編號范圍，如附表所示 （1）一個安裝單位分配約1000個號；正電源側編單號、負電源側編雙號 （2）每一臺斷路器的控制回路分配99個號。

當一個安裝單位有4臺斷路器時它們的回路編號范圍分別為l0l199、201299、301399、401499對于某些重要回路還規定了專用回路編號比如，對斷路器1QF而言，正電源回路用101；負電源回路用102；合閘回路用103；合閘監視回路用105；跳閘回路用133；跳閘監視回路用135等 （3）繼電保護回路分配99個號，為了和控制回路區分開，用01099范圍編號 （4）發電機勵磁回路、信號回路、隔離開關操作閉鎖回路等的編號范圍，如附表所示 需要注意，附表列出的是一個安裝單位給定的回路編號，換一個安裝單位可重復使用這些編號，但在同一個安裝單位內不允許重復使用 （5）直流回路編號舉例斷路器控制回路的編號，以圖98為例說明二、交流回路編號 電流互感器與電壓互感器二次回路的編號，由數字和表示相別的字母組成，如附表所示使用時，按規定的編號范圍依次編寫即可，不分單雙號 （一）電流互感器二次回路編號 （1）每組電流互感器分配10個號，分配方法是：電流互感器1TA用U411U419、V411V419、W411W419、N411N419、L411L419；6TA用U461U469、V461V469 （2）母線差動保護公用電流回路的編號有專門規定，如附表所示。

（3）電流互感器二次回路編號舉例 測量用電流互感器二次回路編號，以圖99為例說明 （二）電壓互感器二次回路編號 （1）每組電壓互感器分配10個號，具體分配方法是：電壓互感器1TV 用U611U619、V611V619、W611W619、N611N619、L611L619；對3TV用U631U639、V631V6392）經隔離開關輔助觸點或重動繼電器切換后的電壓回路，以及絕緣監察電壓表的公共回路編號有專門規定，如附表所示 （3）電壓互感器二次回路編號舉例35kV母線電壓互感器二次回路編號，以圖212為例說明 三、小母線編號 二次回路的小母線除了有文字標號外，還規定了專用的數字編號，詳見附表第四節 控制與繼電器屏的屏面布置圖設計,一、控制屏的屏面布置 控制屏的屏面布置應滿足下列原則： （1）要考慮運行人員監視、操作和調節的方便； （2）屏面設備的布置要清晰、緊湊； （3）相同的安裝單位布置形式要統一； （4）要盡量使模擬母線連貫并與主接線一致 對控制屏屏面布置的具體要求是： l）測量儀表的布置應盡量與模擬母線相對應，相序一般按縱向排列 2）當指示儀表集中布置在模擬母線的上方時，其中心線對地面距離一般不小于1500mm。

3）當采用槽型儀表時，可布置在模擬接線上 4）屏面上的模擬母線要與主接線、一致，并與一次設備的實際安裝位置對應同一電壓級的模擬母線應布羅在同一高度上 5）控制室內各控制屏上光字牌的安裝高度應一致，一般要求下面取齊光字牌的布置要盡量考慮瞬時、延時信號的分類以及與模擬母線的對應性 6）操作設備要與模擬母線相對應各安裝單位相同用途的操作設備應布置在相對應的位置，其操作方向全廠（站）必須一致7）采用燈光監察控制回路時，紅、綠燈應布置在控制開關上部，紅燈在右，綠燈在左 8）操作設備的中心線一般對地面距離為8001500mm，最低不低于600mm（發電機的調壓手輪例外） 輔助切換開關要布置在同一高度，通常布置在光字牌下面，模擬母線上面 9）屏面各設備之間的距離應滿足設備接線及安裝的要求據此要求，在800mm寬的標準控制屏面上，每行最多可安裝控制開關5只；可安裝方形儀表4只 10）在同一面屏上有兩個及其以上安裝單位的設備時，應按縱向劃分清楚不同安裝單位設備之間應有明顯的界線；不同安裝單位的儀表、控制開關、按鈕、繼電器等不允許混雜 11）設計屏面布置時，還要考慮屏后端子排的數量對B1系列端子屏的一側最多不應超過135個，兩側總和不應超過200個；對D1系列端子每側最多布置200個。

當需要端子超過上述要求時，就需將一部分二次設備移至相鄰的屏上屏邊應留出50mm，以供走線使用 12）當在技術或經濟上有顯著優點時，可將少數繼電器（主要是控制回路用的輔助繼電器）布置在控制屏的后面或屏前 按照上述要求，控制屏屏面布置的設備自上而下為：測量儀表、光字牌、輔助切換開關、模擬母線、控制和調整開關等 發電機控制屏屏面布置圖，如圖91所示 當采用控制屏臺時，在屏面上布置儀表、光字牌、輔助開關；在臺面上布置模擬母線、操作器具及指揮信號設備屏的上方應標明安裝單位名稱 二、繼電器屏的屏面布置,,同一屏上有兩個或兩個以上安裝單位的設備時，一般要按縱向劃分開 各屏上繼電器的安裝高度應保持一致，橫向與縱向排列均以繼電器的中心線為準 調整、檢查工作較少的繼電器布置在屏的上部；工作多的布置在中部信號繼電器、連接片、試驗部件布置在屏的下部中間變壓器、附加電阻等不需經常觀察、調整的二次設備安裝在屏后 屏面各設備之間的距離應滿足安裝和接線的要求 試驗部件與連接片的中心線對地距離不應小于400mm在屏面下部距地面250mm處應有直徑50mm的圓孔，供實驗時穿線使用 在屏正面布置繼電器時，要考慮到屏后安裝端子的數量。

屏的上方應標明安裝單位名稱 發電機保護屏屏面布置圖，如圖92所示第五節 端子排設計,圖93普通端子圖94連接端子 一、端子排的種類與用途 接線端子是二次接線不可缺少的配件，各種接線端子的組合稱為端子排控制屏與繼電器屏使用以下幾種端子：,,（1）普通端子（B11型） 普通端子的結構如圖93所示普通端子用以連接屏內設備與屏外設備，也可與連接端子相連 2連接端子（B14型 其結構如圖94所示B14型連接端子的絕緣件上有一缺口，與B11型配合使用 連接端子主要用以進行相鄰端子間的連接，以達到電路分支的作用 3試驗端子（B12型） 其結構如圖95所示 試驗端子用于需要帶電測量電流的電流互感器二次回路及有特殊測量要求的某些回路利用此端子可在不使電路開路的情況下接入或拆除儀表圖95試驗端子圖96特殊端子 4連接試驗端子（B13型）,,連接試驗端子是具有連接與試驗雙重作用的端子，一般與B12配合使用 5終端端子（B15型） 終端端子安裝在端子排的兩端及不同安裝單位的端子排之間，用以固定端子排 6 標準端子（B16型） 供直接連接屏內外導線用 7特殊端子（B17型）,,其結構如圖96所示特殊端子通常在需要經常開斷的電路中使用。

接線端子允許電流一般為10A 二、端子排設計原則 1應使運行、檢修、調試方便，適當?shù)卣疹櫾O備與端子排相對應，盡可能節省材料 2同一屏上有不同安裝單位時，各安裝單位端子排排列應與屏面布置相對應 3應經端子排連接的回路： （1）屏內設備與屏外設備的連接； （2）屏內各安裝單位之間的連接； （3）屏內設備與直接接于小母線上的設備（熔斷器，電阻等）之間的連接； （4）各安裝單位主要保護的正電源； （5）各安裝單位主要保護的負電源，應在屏內設備之間接成環形后接至端子排； （6）為節省電纜，通過本屏轉接的回路（也稱過渡回路）應通過端子排 （4）電流回路和其他需要試驗的回路須接至試驗端子三、端子排設計順序（由上而下） 1交流電流回路（不包括自動調整勵磁裝置的電流回路），按每組電流互感器分組，同一保護方式的電流回路一般排在一起由上至下的順序是：按字母U、V、W、N排列，按數字由小到大排列如U411，V411，W411，N411；U412，V412 2交流電壓回路（不包括自動調整勵磁裝置的電壓回路），按每組電壓互感器分組同一保護方式的電壓回路一般排在一起字母和數字由上到下的排列和電流回路的表示方式一樣。

如U611，V600，W611；U613，W613 3信號回路，按預告、位置、事故信號分組先是信號正電源701，再其他數字，最后負電源 702如排列次序 701、901、903、 951、953730、732 94、194、294702圖97端子排表示方法示意圖,,圖97端子排表示方法示意圖 4控制回路，先按各組熔斷器分組每組里先排正極回路（單號），數字由小到大，再排負極回路，數字由大至小，結尾是負電源，如101，103，133142、140102；201、203202； 5其他回路，有運動裝置，勵磁保護，自動調整勵磁裝置等每一回路按極性、編號和相序排列 6轉接回路，先排本安裝單位的轉接端子，再接別的安裝單位的轉接端子 端子排設計時應注意以下幾點： 1每個安裝單位的端子排上部應該是熔斷器（一般為R1型），它和端子排之間應用終端端子隔開端子排首尾也要用終端端子固定 2電流回路，電壓回路之間，正、負電源之間可用空余端子隔開，這樣既可避免端子間的短路事故，又可作為備用端子 3每個安裝單位的端子排末尾應留25個端子作為備用 4端子排的每一端一般只接一根導線，特殊情況下，可接兩根導線導線截面不大于6mm2。

如導線較多，應增加連接端子擴接 端子排的表示方法如圖97所示 四、端子排設計舉例（b）（c）（d）圖98端子排設計舉例 圖98為一臺具有電氣“防跳”的斷路器控制回路圖和各種表計的測量回路圖固定在一起（如指示燈和附加電阻），它們之間可不編號 1設計控制屏端子排圖 設計控制屏端子排圖，先應考慮該端子排放在屏后的左側還是右側若屏內僅有一個安裝單位，放在哪一側均可若屏內有數個安裝單位，那么根據屏面布置圖，設備靠何側，端子排也應設置在那一側本例的端子排假定放在控制屏右側，那么端子排左側和屏內設備連接，右側就和控制電纜連接 繪制端子排圖是一種很細致的工作，必須耐心仔細地將回路圖（展開圖）與屏面布置圖進行核對，以免將個別端子漏掉 根據圖98， 先要將圖中設備記清，哪些放在控制屏，然后把屏內各設備需和屏外設備連接的編號一一記錄下來，再根據端子排設計原則，著手畫控制屏端子排圖 繪制端子排圖先從交流電流，交流電壓回路開始圖98（a）的電流回路中，ITAU、ITA、1TAW在高壓開關柜上，2PPP在機旁屏上站在控制屏的角度看，屏內設備與屏外設備的連線編號有U411、V411，W411，N411，U415，W415，在端子排圖上部按次序逐個編排。

這些電流回路應該用試驗端子編號N411，屏內1PA，屏外接互感器的末端和2PPP，單用一個端子不夠，所以加上一個連接端子，如圖98（b）所示 交流電壓回路中，ITVU和1TVW及其熔斷器1FUU和1FUW都放在開關柜中，2PV、2PPP、2PF放在機旁屏，1PPP放在控制屏控制屏內設備與屏外設備的連接編號有U612、V600W612等三個，在電流回路的下面接著編號接下來應該是信號回路，因此例信號回路未畫出，暫略下面編控制回路控制回路中，控制屏內設備與屏外設備的連接編號有1，3，7，33，2等五個，也要逐個進行編排 值得提出的編號是13，它是KCF到QF1的連線，即從保護屏接到開關柜從圖98（a）看出，保護屏到開關柜就是這一條連線，若直接連，必須用一根電纜，很浪費現設法將保護屏的該連線通過電纜引至控制屏，再由控制屏轉接到開關柜，這樣就節省了一根電纜，而其余兩根電纜增加了一根芯線，增價極小這就是所謂的“轉接回路”，也叫過渡回路 端子排編排完畢后，還要將引出電纜逐根編號和選型從圖98（b）可知，引出線的控制電纜共有五根其中兩根到開關柜，兩根到機旁屏，一根到保護屏根據規定，電流回路的控制電纜一般不與其他回路控制電纜合屏，須單獨引出，且電纜芯線截面積不小于2.5mm2。

電壓回路可與其他回路合用一根控制電纜，電纜芯面積不小于1.5mm2如至保護屏的電纜芯數為6根，可選控制電纜的規格為61.5，若需備用芯線，可選81.5控制電纜芯數可查有關資料2設計保護屏端子排圖 編好控制屏端子排后，可著手保護屏端子排的編制站在保護屏的角度看，它的屏內設備與屏外的連線編號有1，3，7，33，2，13；編號13原來應接到QF1；處，現已轉接至控制屏，所以這6個編號全部接到控制屏，如圖98（c）所示 3設計開關柜端子排圖 開關柜引至外部的連線有U411、V411、W411、N411，U612、V600、W612，3、13、2按電流、電壓、控制回路依次表示出來，如圖98（d）所示 保護屏和開關柜端子排圖設計以后，也要將控制電纜編號上述屏上控制電纜的編號與芯數必須和控制屏上對應的控制電纜編號和芯數相同從編號和芯數的查對中還可檢驗端子有無漏編之處第三節控制與繼電器屏背面接線圖設計,屏背面接線圖是制造廠生產屏過程中配線的依據，也是施工和運行的重要參考圖紙它是以展開接線圖、屏面布置圖和端子排圖為原始資料，由制造廠的設計部門繪制 屏背面接線圖和屏面布置圖從兩個相反方向來表示設備的排列，所以屏背面接線圖中設備的位置排列應與屏面圖中設備排列相反。

端子排圖則畫在屏背面接線圖的兩側左側端子排圖仍畫在左側，反之亦然圖99 屏背面接線圖中設備標志法 二次回路的屏、盤在屏背面安裝接線時，為了區別各種設備，要對它們注上標志符號，標示符號一般畫圓圈，中間一條水平線，如圖99所示上半圓中的羅馬字表示安裝單位編號，羅馬字右下角的數字表示該安裝單位中的設備順序，下半圓的符號為設備的文字符號 畫屏背面接線圖時，應根據屏面布置圖，將各設備的背視圖和它們之間的間隔及相對位置盡量符合實際地畫出來設備內部接線復雜的還要畫出設備的簡單內部接線，如圖910所示 屏背面接線圖的布置如圖911所示先在各設備圖形符號上方加以編號安裝單位編號與屏面布置圖一致，設備文字符號和設備的型號應與展開圖一致 設備標志完畢后，將訂貨單位設計的端子排圖畫在屏背面接線圖相應的一側，端子排通向屏內設備一側的設備符號不要寫出根據訂貨單位提供的端子排圖，標出屏頂小母線的名稱和根數最后，著手給屏內設備之間和屏內設備到端子排間的連線進行編號，由于連線很多，不能按常規的用線條連接的辦法表示這里介紹使用“相對編號法”來標號所謂“相對編號法”，就是甲、乙兩個端子用導線連接起來，在甲端子旁標著乙端子的號，乙端子旁標著甲端子的號。

這樣編號的優點是看到這個標號，就知道這根導線連接到何處，便于今后的查線、對線 下面舉例說明相對編號法的應用如圖912所示，電流互感器的二次回路接兩個電流繼電器，端子排圖已畫出屏背面接線圖先畫出K1、K2的背視圖，標出設備編號和設備符號K1和K2的設備編號分別是I1和I2從圖913（a）中可看出，電流互感器1TAU和1TAW,,的三根電纜芯（編號為U411、W411、N411）通過端子排與K1和K2連接端子排應與K1的端子連接，K1的編號為I1；，它的端子的符號為I12，那么在端子排的左側應標上I12的符號，在K1的端子處應標上I1的符號同理，在端子排的左側應標上I22，在K2的端子處應標上I2端子排處應接兩條線，即K1和K2的端子一般先將接線引至K1；，再引至K2；那么應在端子排處標I28，在K1的端子上標兩個符號，一個端子排的符號即I3，另一個是K2的端子即I28；再在K2的端子上標上K1的端子的符號I18即可圖911 屏背面接線圖的布置,,U411W411U411W4111TAU1TAW1TAU1TAW1TAW圖912 相對編號法的應用 （a）展開圖；（b）安裝圖 四、實例 二次回路安裝接線圖一般比較復雜，剛開始很難全部看懂，但只要掌握規律，慢慢摸索、熟悉，獨立設計也不很困難。

下面舉例說明屏背面接線圖的畫法謝謝再見！,。
