K-S旋轉霧化器操作說明書翻譯.doc

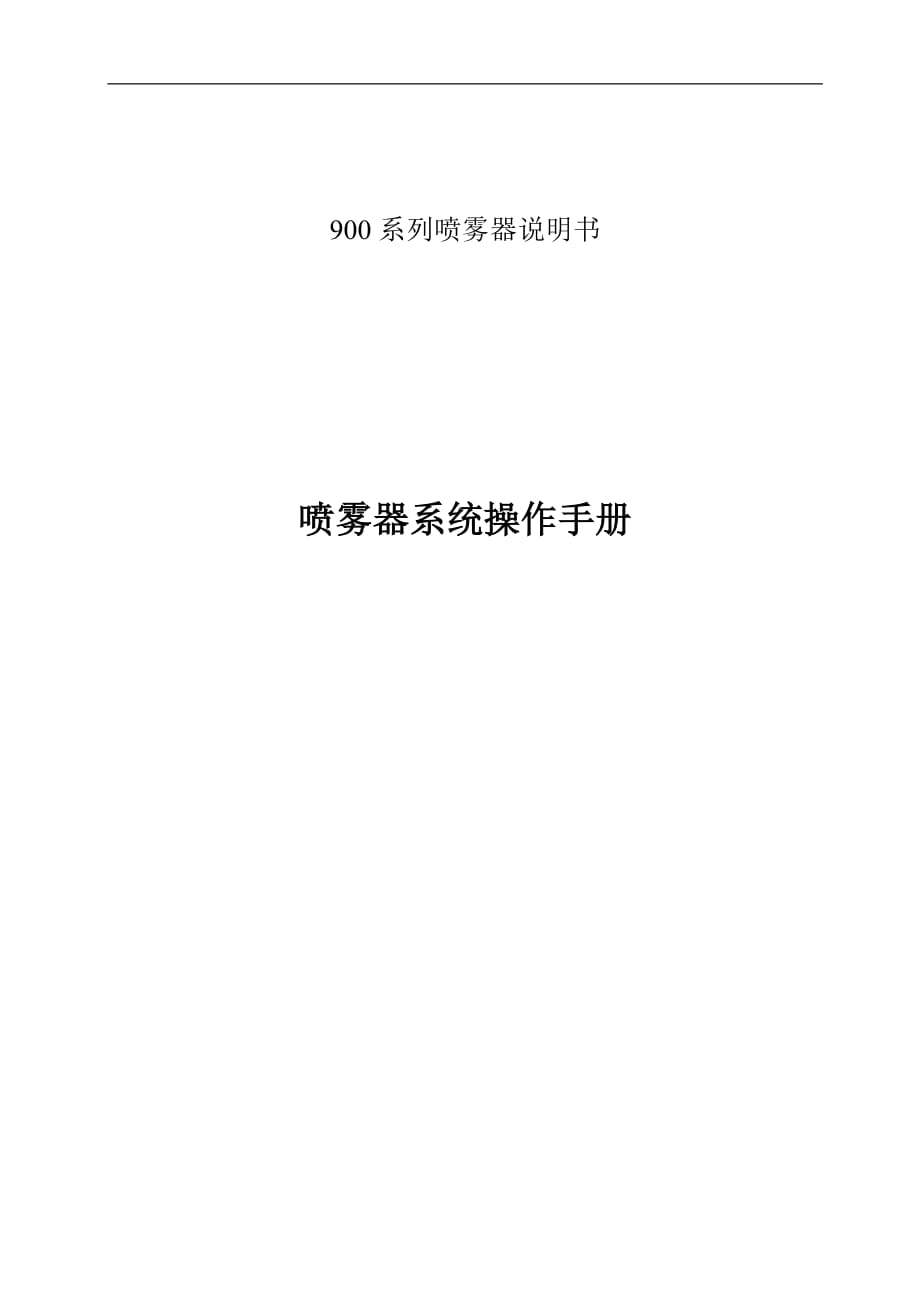

900系列噴霧器說明書噴霧器系統操作手冊目 錄1.0. 收貨、儲存和設備介紹………………………………………………………………………41.1. 收貨和儲存……………………………………………………………………………………51.2. 設備介紹………………………………………………………………………………………51.2.0 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 51.2.1 噴霧器控制系統（ASC）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 61.2.2 噴霧器電機‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 71.2.3 變頻驅動（VFD）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 71.2.4 設備固定‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 72.0. 系統說明‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 72.1. 噴霧器基本設計原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥72.2. 噴霧器（電機）-機械部分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 82.3. 噴霧器（電機）-電器部分‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 102.4. 變頻驅動（VFD）‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥122.5. 噴霧器控制系統（ASC）—基本操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥122.5.0 程序和指令概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 122.5.1 潤滑油系統‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 142.5.2 潤滑油回路系統‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 152.5.3 噴霧器冷卻系統‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 162.5.4 清掃風，噴霧盤&軸冷卻/清洗用水‥‥‥‥‥‥‥‥‥‥‥‥‥ 162.6. 噴霧器控制系統（ASC）操作原理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥172.6.0 參數編號‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 172.6.1 VFD故障‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 172.6.2 冷卻水流量開關‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 172.6.3 潤滑油料位開關‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 182.6.4 壓力傳感器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 182.6.5 振動元件/傳送裝置‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥182.6.6 上部軸承RTD元件/溫度傳送器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥192.6.7 警報一覽表‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 192.6.8 警報忽略‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 212.7. 噴霧器服務系統介紹‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.0 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.1 儀表氣‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.2 潤滑油‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 222.7.3 冷卻水‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 232.7.4 噴霧盤&軸清洗用水‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.0. 調試和運行‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.1. 噴霧器系統調試‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 233.1.0 調試工程概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥233.1.1 潤滑系統起動和注油‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥243.1.2 噴霧器準備和試車‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥253.2 正常起動‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 263.3 正常操作‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 273.4 正常關閉‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 274.0 日常檢修‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 284.1 潤滑‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 294.2 ASC預防性和周期性檢查‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 294.3 噴霧器和噴霧盤預防性和周期性檢查‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 304.4 噴霧器的長期保存措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 314.5 儀表校準‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 315.0 噴霧器拆裝說明書‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 325.1 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 325.2拆卸指導書‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 325.3 裝配指導書‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 376.0 備件清單‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥407.0 故障排除指導書‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 407.1 概述‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 407.2 運行日志‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 417.3 典型故障和可能原因一覽‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 417.4 噴霧盤典型故障處理指導‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 447.5 其他基本檢查點和故障處理‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 467.6 結冰天氣時的預防措施‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 498.0 參考圖‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 499.0 賣方（制造商）參數‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 50安全摘要：以下信息適用于操作和維修人員。

本手冊中包括有各種特別小心和警告，以及其適用范圍，但并不僅限于此條件：手冊中： 注意 意思為可能這種情況或動作下會對設備或其他物造成損壞 警告 意思為可能這種情況或動作下會對人身造成傷害甚至有生命危險在設備上： “注意”意思為可能對人身造成傷害，或者可能對包括設備在內的物品造成損壞，但并不是當人看到此標志時立即發生 “危險”意思為當人看到此標志時，危險可能立即發生警告： 本噴霧器系統在高壓和高速下運行其中設置有許多互鎖、安全裝置和特殊操作程序，來防止可能對人員或者設備造成傷害千萬不要試圖去取消這些互鎖，或者不按說明書要求操作1.0 收貨、儲存和設備介紹1.1 收貨、儲存 當收到所發貨物時，立即檢查是否有因天氣或運輸原因造成損壞如有，立即將損壞處或不相符處報告給運貨方或者KS 當簽收后，設備就應當由客戶進行妥善保管和小心運輸如無特殊說明，噴霧器及其輔助設備不能長時間暴露在室外，而且應當儲存于清潔、干燥且加熱的室內條件下特別說明的是，噴霧器本身應當放置于其發貨的板箱中，且應垂直向上放置 關于“長時間儲存”請參見段4.4。

1.2 設備介紹1.2.0 概述 為方便操作和維修噴霧器，則必須在反應塔頂其操作位置處設置起吊裝置和單軌且此單軌應延伸至將噴霧器從地面吊至反應塔頂?shù)牡胤?噴霧器操作地點要保證有充足的平臺空間和照明，以便安全和仔細操作一旦噴霧器開箱后，則不能使用其專用維修支架或者其起吊裝置來放置、運輸或起吊 噴霧器的控制/潤滑面板，為按NEMA-4設計，放置于靠近噴霧器操作地點（“支撐管”）通過所謂的“臍狀電纜”與噴霧器連接噴霧器的電源箱、變頻驅動為按NEMA-1設計，放置于電器設備室中 其余請參看下面段落中的詳細說明和圖紙?jiān)O(shè)備的各圖紙如下：噴霧器控制系統（ASC），變頻驅動（VFD），以及噴霧器間的電氣接線可參見圖紙D0339-92000D和D0339-90006D；ASC控制面板和噴霧器間的潤滑油、冷卻水、清掃風、清洗水和電氣信號接線是通過一臍狀軟管組件連接的，參見圖紙D0339-91060D；此軟管組件包括有潤滑管路（氣/油，油霧供給和返回管路）、冷卻水供給和返回管路、清掃風管路、噴霧盤清洗和軸洗管路、以及振動和溫度信號線路（臍狀電纜的電氣接線圖參見圖紙D0339-91090D）噴霧器的電源是由一電纜提供的，此電纜連接至安裝在噴霧器操作地點附近的一插座上。

1.2.1. 噴霧器控制系統（ASC） 以下所述內容，請參看圖紙D0339-90001D，D0339-90006D和D0339-90060Da. 將噴霧器控制系統（ASC）放置于噴霧器操作地點（支撐管）附近，此地方必須方便觀察和到達；b. 不要將ASC柜放置于可拆除的平臺板上（如果有的話）我們建議當所有工作完成后，ASC應該牢牢固定住c. 測量ASC柜處臍狀電纜到噴霧器支撐管底部（噴霧器運行位置）的距離請注意此距離必須小于16英尺（5米）d. 連接儀表用氣供給管至ASC柜左側的“N1”接頭e. 安裝軟水器組件至ASC柜的適當接頭上（參看圖紙CSM09-80007C）自來水（盤洗和軸洗用）供給管連接至其進口接頭和ASC柜左側的“N5”接頭上f. 相應的分別連接冷卻水供給和返回（排泄）管至ASC柜左側的“N2”和“N3”接頭上g. 連接臍狀軟管組件至ASC柜右側的接線盤上注意，此時參看圖紙D0339-91060D中關于不同軟管的標記另外連接電氣信號的電纜接頭至相應的盤上的接受處安裝時注意務必確保在連接臍狀軟管組件至ASC柜時使用我們提供的應變消除鏈h. 將供給過濾器（他人提供）安裝至噴霧器操作地點附近適當位置。

規格1-1/2”，長20英尺的給料軟管（見圖紙CSM09-91070C）應當由偏心夾接頭直接安裝至過濾器上，而且在噴霧器操作地點應能夠的到此軟管然后將給料管道安裝至過濾器進口上i. 安裝電源線和信號線至ASC柜上部的端子上安裝時請參看圖紙D0339-90006D1.2.2. 噴霧器電機 以下所述內容，請參看圖紙D0339-01101D和CSM09-01100Da. 拆開噴霧器運輸箱，并將其運至操作現場此設備必須時刻保持垂直向上的請注意保留其板箱以待備用b. 將噴霧器放置入其維修支架中（見圖CSM80-01046D），然后通過起吊裝置將其運至塔頂噴霧器操作處注意：千萬不要讓噴霧器軸或者噴霧盤來支撐整個噴霧器的重量 將臍狀電纜的冷卻水接頭（3/4”），色彩標記的（管接頭）快速接頭（3/8”和1/4”），和（電纜）信號接頭連接至噴霧器上相應的接頭上參見相應的圖紙D0339-90060D要避免各管路交叉或者軟管過度拉緊最后要?jiǎng)?wù)必確保使用我們提供的應變消除鏈連接臍狀軟管組件至噴霧器c. 將真空泵（圖D0339-90001D中件5）安裝在靠近ASC柜附近的地方，并將其進口軟管接至ASC底部的針閥組件上。

將泵的出口軟管連接至油霧分離罐上（見圖CSM09-01029D）1.2.3 變頻驅動（VFD）： 以下所述內容，請參看圖紙D0339-92000D和本手冊中段9賣方參數部分的相關的VFD資料a. 假設存在的VFD已經正確安裝在電氣設備室中，其輸入端子已經接到電源上，且此組件已經接地了，等等 同時，假設VFD和噴霧器接頭間的電源線，包括互鎖線，已經就位了b. 按照?qǐng)DD0339-90006D，完成ASC上部柜子的內部接線1.2.4. 設備固定 如果ASC已經就位，不需調整了，則使用螺栓將之牢牢固定在地板上2.0. 系統說明2.1. 噴霧器基本設計原理 KS噴霧器使用的高速感應電機制造精良，運行可靠，非常適用于在熱的煙氣、磨蝕漿液環境中高速運行結構緊湊，不易在高速運轉情形下產生過度位移同時也易于拆除、保養/檢修和安裝 旋轉噴霧器在一變頻器或一變頻驅動（VFD）的作用下提供一高頻電源從而達到較高的速度（產生細小的液滴[30-40微米]）噴霧器的軸承需要充分的潤滑，電機需要充分的冷卻這些是通過噴霧器的控制系統（ASC）控制各服務接頭完成的控制盤上包括有啟動/停止功能，以及一定的監控和安全互鎖。

同時還包括有與業主的控制相聯系的界面 噴霧器及其附屬設備要特別小心操作，可以延長其使用壽命噴霧盤中包括有耐磨件，根據提供不同漿液的磨蝕情況則需要定期的進行更換同時，我們建議高速運轉的軸承也要定期的更換2.2. 噴霧器電機-機械部分 圖紙CSM09-01100D“900型噴霧器驅動裝配圖”（共兩頁）詳細描述了噴霧器電機機械部分的結構情況在閱讀以下資料的時候可以參照此圖紙，以下所述的部件均可以在圖紙中的材料表中找到 噴霧器電機是交流鼠籠式感應電機，特別為高速（可達到16,200rpm）運行設計電機的轉子/軸組件（件04）圍繞著定子（件05）轉動，其基本原理同其他類似的三相感應電機的原理相同 轉子安裝在一剛性軸上（件04部件），傳送給兩精密的角面接觸軸承（件20）這兩軸承承受著旋轉部件的重量，并且提供給剛性軸承受側向的力整個轉動組件設計為可以在低于臨界的任何速度下都可以運行，而且已經仔細裝配好，平衡也調節到為產生最小的振動 上部軸承承受著整個旋轉組件的重量，同時也將此組件固定在軸向位置上軸承位于一套管中，此為上部軸承座的一部分下部軸承安裝在下部軸承套管中，此與主軸承座成為一體。

下部軸承的外圈在軸承座內可以在軸向上自由運動一套預載彈簧（件21）向下部軸承提供一軸向載荷，保證軸承上載荷穩定，從而防止因?yàn)檎５闹圃旃罨蛘邿崤蛎洰a(chǎn)生過大的位移 噴霧器的電機即放置在一重型的剛性殼體中，此殼體包括主殼體/上部軸承箱組件（件01）電機的定子是固定在主殼體上正常運行中產生的熱量即通過此定子傳到與主殼體一體的水套上 對于噴霧器來說，在其運行過程中要時刻向其軸承提供有充分恰當?shù)臐?rùn)滑，這是非常重要的事從而我們?cè)O(shè)計有一專門的潤滑系統，其操作和維修方法則需要用戶充分理解，來保證正確小心的操作 潤滑系統要求：a. 潤滑油要以恒定速度進入，且其量要恰好使得軸承時刻恰好由油膜潤濕，但也不應太多，以免使?jié)櫥蛿嚻鹦郎u， 從而導致軸承過熱b. 通過軸承后的潤滑油需要收集起來，排出噴霧器外，而且不允許重復使用c. 軸承要有防污染保護為了滿足以上要求，我們專門設計了一特別的潤滑系統潤滑油通過一股壓縮氣運輸，通過一小噴嘴直接噴到各軸承上上部軸承通過設置在上部軸承蓋（件06）上的一噴嘴（件16）來接收潤滑油第二路潤滑油則通過通道進入下部軸承蓋（件09），然后通過一內部的噴嘴直接噴到下部軸承上。

潤滑油和運輸壓縮氣通過軸承后，通過甩油器和擋油圈的作用，進入位于軸承下的小貯油槽內（件07和件08）一真空泵（位于ASC柜內）將氣和廢油抽出，運至一廢油罐內因?yàn)檩S的下端伸出殼體外，則下部軸承的貯油槽則暴露在外界環境中下部的甩油器/隔離套（件12）和下部軸承固定器（件11）即起到了阻擋外面雜質進入的作用噴霧盤（圖CSM80-03026D）安裝在軸的下部，所供給的漿液通過轂周?chē)囊唤o料管和分配器組件（件17和18）進入噴霧盤中此組件保證供給的漿液均勻通過分配器上的環形開口進入噴霧盤另外，還提供有一二級小的給料管路，供特殊工藝要求時選用（見CSM09-01100D圖中“給料沖洗”的剖視圖）噴霧器另外還設計有引入清掃氣（見上述圖紙中接頭詳圖“F”）從而減小有潮濕的腐蝕性的煙氣進入電機空穴的可能性最后，設計上還提供有引入小股的干凈的清洗水（見上述圖中的“盤洗”和“軸洗”剖視圖），目的是清潔旋轉件和不動件的空隙，防止固體物堆積噴霧器不能在其工作位置檢修要提供有一種方法能將其定期的取出另外，我們還設計由整個噴霧器吸收因?yàn)檫\(yùn)動產生的小的振動，而不是由軸承來吸收因此，運轉中的噴霧器是不能用螺栓固定的，而是因其自重安裝在一“彈性支架組件”上（件46），而且其他臍狀軟管，電源線和給料/稀釋水管等是通過可彎曲的軟管相連的。

圖CSM80-01036D就描述了噴霧器安裝在其彈性支架組件上的狀態另外，此支架還起到了防止噴霧器與反應塔中的工藝煙氣直接接觸的作用，同時允許少量的環境空氣通過噴霧盤滲入至排氣口處在運行中，時刻需要起吊裝置連接于吊環上（件43）待命，以便噴霧器隨時更換和安裝2.3. 噴霧器電機-電氣部分 交流感應電機是高速旋轉噴霧器中重要部分，它是一個經過特殊改良結構的兩極鼠籠式電機，能夠承受高速度運轉和接受高頻電源和別的感應電機一樣，其額定速度（N，rpm）與頻率（F，Hz）有關，能夠由下列公式計算得出：N=[F(周期/秒)60（秒/分）]/[1(極數對)]=F*60 以250HZ為例，額定速度為25060=15,000RPM因?yàn)槭蠡\式電機固有轉差率，實際速度要低一點點，一般是1%，這取決于負載的情況電機的最大電流量（滿載電流）能夠產生一個相應的最大轉矩而這與電機的速度無關，這是鼠籠式電機的一個基本特性過載轉矩將會導致電流過大，從而導致繞組過熱，電絕緣壽命降低因此，電機是一恒定最大轉矩的設備一臺電機產生的功率等于轉矩和轉速的乘積如果電機的轉速是不定的，而轉矩是恒定的最大值，那么電機的最大功率P就與電機的轉速成正比。

例如，標準的K-S900型電機工作在額定轉速16200RPM、輸出功率75HP的情況下，其電流大概是100amps滿載時，相對應的所供應的石灰漿液是32gpm當速度為12,000RPM，標準的最大輸出功率為：P=75HP（12,000/16,200）=55HP因此在標準最大功率的情況下，電機產生的電流100amps，也就是電機的標準滿載電流量相對應于此速度減小時的最大負載，所供應的石灰漿液量是38gpm從上述可以得出這樣一個重要的結論，在任何操作情況下，電機的電流是唯一需要測量的量，用來確保電機是在起額定功率范圍內運行的，也是唯一需要監控的量，從而防止設備過電流電流監控由VFD來進行當電流值超過VFD中預設值時，則VFD產生一故障信號電機的另一個特性是，在頻率和速度改變的情況下，相應的，其供給電壓也必須按比例變化；也就是說，電壓/頻率的比值（V/F）為一恒定值提供電源的組件都有這個特性一般來說，電機在滿載和全速時的V/F比值為1.7例子如下： 在12,000rpm時，F(xiàn)=200Hz,V=1.7200=340volts 在15,000rpm時，F(xiàn)=250Hz,V=1.7250=425volts注意：在速度或負載減小時，V/F比將會被優化，從而來減小電流，因此，電機就發熱了。

上述所說的電機的這些特性就決定了噴霧器系統對VFD電源的要求：a. 可以在高頻下產生3相電源，此時頻率典型上為正常提供頻率的4到5倍取決于不同的工藝要求，頻率可以為固定不變的或者改變的b. 可以提供足夠的電流率來滿足滿載電機的要求，同時還需對VFD本身和噴霧器電機提供過電流保護c. 提供恰當?shù)腣/F比如果頻率（對應于電機的速度）是改變的，則V/F比應在任何速度情況下都保持不變d. 向噴霧器提供一電源信號，用來將電機線圈的產生的過度的熱量降到最低e. 當初始啟動時，會在一相對較低的頻率下，然后在一定時間內升到運行頻率這段時間一般是沒有固定的最小值的，越長越好但是最短不應小于10秒，最長不要長過一分鐘f. 設計時要考慮到，當噴霧器停止時（VFD停止命令），需要在一合理的較短的時間內（幾分鐘），通過減小頻率來對噴霧器減速這樣可以阻止噴霧器因?yàn)樾D(zhuǎn)部件的慣性而導致的過長時間的“空轉”2.4. 變頻驅動（VFD） 如上所述，需要向噴霧器的電器設備提供一高頻電源，來滿足相應的電氣要求本噴霧器采用的VFD為商用Yaskawa產品，設計基礎為現時世界先進的脈寬調制理論，按照NEMA-1設計，需要放置于電器設備室內。

我們提供的VFD，已經設置和優化好，適用于900型旋轉噴霧器的使用這特殊的設計包括有一“輸出電抗器”，用來優化發送至噴霧器的頻率信號另外，因?yàn)楸卷?xiàng)目提供的電源電壓為380V，因此我們還提供一“自耦變壓器”，來將電壓升高至460V，從而滿足噴霧器電機的要求 參數： 輸入（至VFD） 460V/3相/50Hz-100Amps（最大值） 典型輸出（來自電抗器）410-460V/3相/220-270Hz100Amps（最大值） 我們提供的VFD已經包括了所有必要的控制和調節，來滿足噴霧器的要求，并方便操作者控制變頻器布置和接線圖”（圖紙D0339-92000D）中給出了VFD、自耦變壓器、和電抗器的基本外形尺寸，以及他們的接線圖和典型的試驗線路資料其他詳細資料參見段9賣方參數中，在進程安裝/檢查和操作時要仔細閱讀這些資料關于與ASC盤的電氣接線的更多信息，可參看“內部接線圖”（圖號D0339-90006D）2.5.噴霧器控制系統（ASC）-基本操作2.5.0 概述，工序和指令 噴霧器控制系統（ASC）監控著噴霧器的運行ASC和噴霧器間的冷卻水和油/氣潤滑接頭通過提供的“臍狀電纜”連接。

ASC柜，業主控制系統，變頻驅動（VFD），以及噴霧間的電氣接線要進行連接各運行參數分別通過以下測得：ASC和噴霧器處的傳感器，然后轉到ASC柜上部的各種各樣的繼電器中然后這些控制元件輸出控制噴霧器的相關命令，顯示就地系統的狀態和/或警報，以及與業主的控制系統進行聯系關于ASC的布置和其電氣以及機械元件，可參見圖D0339-90001D，D0339-90009D和D0339-91029D關于ASC的功能描述，可參見PID圖D0339-90021D警告：噴霧器可以從遠程自動啟動 ASC參數 線路電壓 220V AC，50Hz典型功率 750W儀表氣 4標準立方英尺/分鐘，80磅平方英寸（7Nm3/h,550kPa）冷卻水 6gpm，30-60磅平方英寸(1.4 m3/h,200-400kPa)ASC溫度范圍 40-120deg.F（5-50℃） 為更好的理解ASC系統的控制和監視功能，在閱讀以下噴霧器系統運行說明時請參見原理圖D0339-90000D 為了保證ASC和噴霧器的正確的啟動和允許，則需要滿足以下條件： * ASC通過其主路加電* ASC的選擇開關不得放在“Off”位置（可放在Local或Remote位置）* 儀表氣已經接至控制盤上* 冷卻水已經接至控制盤上* 自來水已經接至控制盤上* 潤滑油已經接至油霧產生器的油箱* 噴霧器信號和其他輔助接頭都已經通過臍狀電纜連接好* 噴霧器已經安裝在其運行位置* 噴霧器電源已經連到插座上* 變頻驅動已經加電（“VFD On”） 當“ASC Start”命令，無論就地或者遠程，接收到后，即繼電器CR1A，CR1B和CR1C被激活，動作如下： * ASC啟動開關的綠色指示燈亮* 真空泵啟動* 儀表氣電磁閥打開，開始向油霧產生器提供儀表氣* 儀表氣通至油霧產生器，則開始向噴霧器提供油霧* 冷卻水流量和潤滑氣壓力監控開關激活* 與業主狀態指示（“噴霧器系統運行”）的聯系閉合* “噴霧器啟動”功能待命 在“ASC Start”啟動后，潤滑油就加到噴霧器軸承上，但需要一段時間（至少30秒）來保證充分潤滑。

如果檢測到有任何警報，則喇叭就會響，警告操作員噴霧器的啟動條件沒有完全滿足 如果VFD已經正確加電，則ASC控制盤上的藍色指示燈“VFD Ready”就會亮 假設沒有任何警報，而且“VFD Ready”燈亮起，則現在噴霧器就可以啟動了此時，噴霧器的選擇開關應放置在“Local”或者“Remote”位置當噴霧器電機的啟動命令接收到后，即繼電器CR2或在就地或在遠程激活了，則觸點閉合，給VFD一命令信號開始啟動噴霧器的綠色指示燈就會亮，與業主狀態指示（“噴霧器運行”）就會閉合然后在大約60秒后達到全速運行狀態 此時，噴霧器系統就開始全面運行，位于噴霧器上和ASC柜的各傳感器也開始監控其運行狀態任何警報發生，ASC盤相對應的紅色指示燈就會亮起，與業主狀態指示的公用“warning alarm”觸點（CRA2）會閉合，ASC盤的喇叭會響起如果這警報比較嚴重，會導致噴霧器停止，則ASC盤處的特殊紅色警報燈會亮起，與業主狀態指示的公用“shutdown alarm”觸點（CRA1）會閉合2.5.1 潤滑油系統 潤滑油由儀表氣運至兩油霧潤滑器（平行布置），然后進入一公用油霧供給管路，最后通過臍狀接管將油霧運至噴霧器軸承處。

各油霧潤滑器中的油位由各自的浮球閥進行監控當其中的一個油霧潤滑器到達其低油位或者失效時（可以通過潤滑器的觀察窗查看），噴霧器仍可以運行，因?yàn)楸鞠到y(tǒng)設計的規格是允許噴霧器在一個潤滑器伺服時運行的典型運行情況下，每一潤滑器的潤滑油滴率大約為60滴/每分鐘這樣相對應于一30ml的潤滑器大約可以使用24小時潤滑油管路壓力典型上為5-7磅平方英寸（35-50kPa），此壓力由位于柜子中的壓力計指示操作員要時刻確保正確操作此氣/油霧潤滑系統，特別是當出現異常運行參數時，例如過程警報 一壓力開關（PS-180）位于氣/油管路下游，用來監控管路中壓力，當壓力小于3磅平方英寸（20kPa）時，一繼電器（CR9）就會閉合如果此壓力在10分鐘內沒有重新復位，則噴霧器就會關閉，因?yàn)槿鄙贊?rùn)滑油的情況下，將會對噴霧器系統造成較大的損害2.5.2 潤滑油回路系統 潤滑油通過噴霧器軸承后，會收集到位于柜子左側的干凈的塑料瓶中如果油較黑，則表明軸承過熱如果油為乳白色，則表面受到石灰漿或者水的污染另外還可以觀察到氣泡不斷冒到油面上，這反應了氣/油混合物從每一軸承返回的流速在靠近瓶子的地方有一針閥，可以調節此混合物從軸承返回的速度。

操作員要定期查看此返回速度為恰當?shù)?，并讓使用方注意到此情形如果有跡象表明軸承潤滑出現問題，則需要迅速更換噴霧器，從而檢查更換下的噴霧器軸承出現了什么異常情況而且，如果噴霧器由于上述原因進行了更換操作，則回油瓶中的受污染的油也應該清潔干凈，從而允許回油系統快速清洗 廢油接下來通過一過濾器，然后進入旋轉葉片真空泵中，此泵典型上位于ASC潤滑柜下方靠近柜子處在潤滑柜（泵的上游）下方油路出口處有一放氣閥，可以調節管路中真空度一般來說，此真空度，可以由柜中真空計（PI-184）指示出來，且此標準應由操作員設置為大約7-9”Hg（-25到-30kPa） 通過真空泵后，氣/油混合物進入一油霧分離器中，最后進入一5加侖（20升）的廢油罐中，待處理2.5.3 噴霧器冷卻系統冷卻系統所用水應為干凈的，典型上溫度不得低于85deg.F(30deg.C)，不得高于100deg.F(38deg.C),典型速度為5-6gpm（1.1-1.4m3/h）在ASC盤處水壓大約為30磅平方英寸（200kPa）然后有一低壓排泄系統接收返回的水（噴霧器系統中壓力降典型上為10-20磅平方英寸[70-140kPa]）。

兩個手動閥門用來隔離噴霧器冷卻回路如果需要的話，位于回路上的閥門同時還可以用來調節流速在回路中，還有一“Efector”流量開關（FS-175）此開關通過打開一繼電器（CR8）來記錄一低速流量（儀表中設置為2GPM[0.5m3/h]）如果出現此低速情況后10分鐘內，速度仍沒有恢復過來，則噴霧器將會停止，因?yàn)樵谌彼鋮s的情況下運行，噴霧器將會嚴重受損2.5.4 清掃氣，噴霧盤&軸冷卻/清洗水 此系統，可以通過位于ASC柜的樹脂玻璃蓋看到，用來控制至噴霧盤和軸清洗系統的清掃氣和過濾/去礦化后清洗水的流量在噴霧器初始啟動（噴霧器應位于其運行位置和運行）時，此控制應該如下設置： * 清掃氣流量 40-80立方英尺/小時（由轉子流量計調節）* 水壓調節器 20磅平方英寸* 軸洗轉子流量計 5-15 l/h（由轉子流量計調節）* 噴霧盤洗轉子流量計 10-20 l/h（由轉子流量計調節） 以上曾經提到，但ASC啟動后，此系統允許少量滑流的儀表氣進入噴霧器，起到清掃的作用同樣，當噴霧器啟動后，操作員應該打開ASC右側的手動閥門，允許少量的計量的，過濾/去礦化后的清洗水，通過軸冷卻/清洗和噴霧盤清洗通道進入噴霧器中。

這樣可以允許此少量水進入噴霧盤上方兩處地方：1）噴霧盤上方的噴霧器軸，和2）給料分配器底部和噴霧盤頂蓋之間的區域 為了減小此清洗水對重要設備可能造成的結垢，因此此水必須由安裝在ASC上游的過濾/脫離子器組件進行過濾/去礦化 此噴霧盤清洗水的正確操作和保養是非常重要的，因?yàn)榇朔N防止結垢方法大部分情況下用來將潛在的振動問題最小化如果因?yàn)橄掠蜗拗茖?dǎo)致流經噴霧盤洗轉子流量計的流量出現受限制的情況，噴霧器則要停止運行，檢查和清潔噴霧盤和分配器間的區域2.6 噴霧器控制系統（ASC）操作原理2.6.0 參數編號 ASC用來監視和控制噴霧器的運行它包括所有的傳感器，傳送裝置，開關，特殊的監控元件，內部信號接線，和連接VFD（向噴霧器供電）和業主中央控制系統（遠程）的接線端子 在以下段落里，會提及許多的特殊的控制元件和裝置，請參見各PID圖和電氣原理圖 PID圖D0339-90000D使用以下類型的參數編號： XX-nnn = 零件名稱 例如： FS-175 = 冷卻水流量開關，在上述PID圖中裝置175 電氣原理圖D0339-90000D中使用以下類型的編號： “ES”（mmm） = 電氣原理圖中件號 例如： “ES”（127） = 冷卻水流量開關，在上述的電氣原理圖中件1272.6.1 VFD故障[參數編號XA-189和“ES”（177）] 當VFD出現故障，則會觸發一警報計時器AT6，會導致噴霧器立即停止（AT6在1秒后關閉）。

紅色的“VFD Fault”指示燈亮，與業主狀態指示的公用“shutdown alarm”觸點(CRA1)閉合，喇叭也會響起來2.6.2 冷卻水流量開關[參數編號FS-175；和“ES”（127）] 當檢測到流量較低時，冷卻水流量傳感器FS-175會觸發繼電器CR8紅色“冷卻水”指示燈會亮起，警報繼電器AR2會閉合，與業主狀態指示的公用“warning alarm”觸點(CRA2)閉合，喇叭也會響起來同樣，警報計時器（AT2）也會同時被觸發，如果冷卻水流量在10分鐘內沒有恢復到正常狀況，噴霧器將會立即停止與業主狀態指示的公用“shutdown alarm”觸點(CRA1)閉合 賣方參數部分9中詳細給出了流量傳感器的說明典型上觸發警報的設置值為大約2gpm（0.5m3/h）2.6.3 潤滑油料位開關[參考編號LSL-179A和B和“ES”（173）]： 當兩個油霧潤滑器中的任何一個中低油位開關觸發的話，則潤滑油箱中的浮球傳感器就會導致警報繼電器（AR5）閉合紅色的“油位”指示燈亮，與業主狀態指示的公用“warning alarm”觸點(CRA2)閉合，喇叭也會響起來2.6.4 壓力傳感器[參考編號PS-180和“ES”（144）]： 壓力傳感器PS-180直接監控潤滑器下游的油霧供給路的壓力，以及（非直接）至ASC柜的壓縮氣的壓力。

當檢測到低壓出現時，此壓力傳感器會閉合繼電器CR9紅色的“氣/油壓力”指示燈會亮起，一警報繼電器（AR4）也會閉合，與業主狀態指示的公用“warning alarm”觸點(CRA2)閉合，喇叭也會響起來同樣，警報計時器（AT4）也會同時被觸發，如果壓力在10分鐘內沒有恢復到正常狀況，噴霧器將會立即停止與業主狀態指示的公用“shutdown alarm”觸點(CRA1)閉合 賣方參數部分9中詳細給出了壓力傳感器的說明典型上觸發警報的設置值為大約3psig（20kPa）2.6.5 振動元件/傳送裝置[參考編號VE/VT-185；和“ES”（118）]： 在噴霧器上部殼體上安裝有一振動式加速度計VE-185，并同安裝在ASC柜上的一振動檢測傳送裝置（監控裝置）VT-185通過信號電纜相連 來自加速度計（振動探頭）的信號轉換為英寸-每秒的速度讀出正常運行情況下振動范圍期望為在0.1到0.5in/sec之間同時振動監控裝置會傳送給ASC柜中的特定的業主觸點（“ES”（117/118））一4-20mA的信號，供業主的遠程監控系統用 振動式加速度計位于ASC柜中，并且已經預先設置好，使用的振動范圍為0-2.4inch/sec，傳送到業主中央控制和監控系統的放大信號為0-20mA。

此輸出量同樣也顯示在振動式加速度計的屏上監控器的“警報”設定值為1.0inch/sec，“停止”設定值為1.5inch/sec觸發這些警報的延遲時間設為15秒這些預先設定好的值可以在現場進行更改，但我們不推薦關于制造商的相關資料請參見賣方參數段9 高振動警報設計為警告有故障發生，而高高振動警報則設計為保護噴霧器 高振動警報15秒后，將會觸發一警報繼電器AR1A，則紅色“高振動”指示燈亮起，與業主狀態指示的公用“warning alarm”觸點(CRA2)閉合，喇叭也會響起來 高高振動警報15秒后，將會觸發一警報繼電器AR1B，則紅色“高高振動”指示燈亮起，與業主狀態指示的公用“shutdown alarm”觸點(CRA1)閉合2.6.6 上部軸承RTD元件/溫度傳送裝置[參考編號TE/TT-182，和“ES”（156）]： 此溫度監控系統接收來字上部軸承RTD（TE-182）的信號此上部軸承的RTD位于噴霧器上部軸承的軸套處，接觸到軸承的外圈 此RTD與位于ASC柜處的一溫度傳送裝置相連接，此裝置包括有一顯示器和一已經設定好的繼電器裝置（SPR） 如果上部軸承溫度超過175deg.F(79deg.C)，則SPR會觸發一警報計時器AT3A。

5秒種（預設值）后，紅色“高溫度”指示燈亮起，與業主狀態指示的公用“warning alarm”觸點(CRA2)閉合，喇叭也會響起來這用來警告操作者立即注意，軸承處出現故障 如果上部軸承溫度超過210deg.F(99deg.C)，則SPR會觸發另一個警報計時器AT3B5秒種（預設值）后，噴霧器會立即停止，紅色“高高溫度”指示燈亮起，與業主狀態指示的公用“shutdown alarm”觸點(CRA1)閉合這用來保護軸承免受?chē)?yán)重?fù)p壞2.6.7 警報一覽表 以下為所有由ASC系統監視和控制的，所有的噴霧器的故障清單，可能導致警報或噴霧器的關閉 閱讀以下警告清單時請參看PID圖D0339-90021D，來識別為什么儀表或裝置產生什么信號，同時參看ASC電氣原理圖D0339-90000D，來識別相關繼電器和計時器的位置繼電器/計時器 裝置 說明 警報 動作 是否要求重設AT6 XA-189 VFD故障 故障@1s 關閉，喇叭響 是CR8/AR2 FS-175 C.W.流量 流量低 警報，喇叭響 否AT2 流量低@10min 停止 是AR5 LSL-179 潤滑油箱 油位低 警報，喇叭響 否CR9/AR4 PS-180 潤滑油壓力 低 警報，喇叭響 否AT4 低@10min 停止 是AR1A VT-185 振動等級 高@15s 警報，喇叭響 否AR1B - - 高高@15s 停止 是 AT3A TT-182 上部軸承溫度 高@5s 警報，喇叭響 否AT3B - - 高高@5s 停止 是 對于以上不同的警報情形，操作者要相對應的采取正確的對策，詳見如下： VFD故障 VFD出現故障，可能是VFD中的一控制元件出現電流過載，或者出現故障，此時噴霧器會被立即關閉，聲音喇叭響起。

當檢測到其原因后，且在VFD柜中更改后，此警報必須在ASC盤復位 冷卻水流量低 冷卻水量不夠也會導致警報聲音喇叭響起,然后檢測流量低的原因并更正，例如供水壓力是不是足夠，冷卻水供給和回路的調節閥位置是否恰當?shù)鹊攘髁块_(kāi)關FS-175會檢測流量是否恰當，并在LED上顯示出來，警報是自動的如果流量低現象持續10分鐘，則就會導致噴霧器停止，并且在查找出原因解決后，此警報要在ASC柜中復位當噴霧器新的啟動命令下達時，一定要保證有正常的冷卻水流量 潤滑油位低 無論哪個潤滑油霧產生器中的油位出現低的現象都會導致警報聲音喇叭響起，然后操作者要向低油位的潤滑器中填油操作員可以從每個潤滑器的觀察窗查看裝填的情況當兩個潤滑器中的油位達到正常水平時則此警報會自動消失 潤滑用儀表氣壓力低 如果潤滑用儀表氣壓力低，或者潤滑器下游的氣壓太低，則會導致警報出現聲音喇叭響起，然后操作者要查找相關原因并更正例如調節儀表氣壓力，或者調節潤滑器的運行（潤滑器下游的壓力計應該為7-8psig）當潤滑器下游的壓力達到正常水平后，此警報會自動消失但是，如果10分鐘內壓力沒有恢復，則噴霧器將會關閉在低壓?jiǎn)栴}解決后，則要將此警報在ASC柜中復位。

當噴霧器新的啟動命令下達時，則此氣/油壓力要為正常水平 振動位移高/高高 如果“高”振動持續15秒，則就會導致警報出現聲音喇叭響起，要查找此產生的原因并解決一般來說，可能是物料在噴霧盤表面堆積造成表面不平如果此情況不解決，則會造成軸承過疲勞，壽命縮短如果振動回復到正常水平，或通過清洗噴霧盤，或通過矯正，則此警報會自動消失 如果振動過度，即“高-高”位移，超過15秒種，則會產生另外一個警報，并導致噴霧器立即關閉當原因查找到并解決后，此警報要在ASC盤復位我們建議，當噴霧器需要啟動時，要對噴霧盤進行檢查，清潔或者更換 上部軸承溫度高/高高 軸承溫度過高將會導致一“高溫度”警報聲音喇叭響起，實際軸承的溫度可以在ASC盤處顯示，此需要注意經常查看 如果軸承溫度繼續升高，將會導致一“高高溫度”警報，則噴霧器立即關閉在原因查找解決后，此溫度警報需要ASC盤復位我們建議，在繼續嘗試啟動噴霧器時，需要更換下噴霧器，因?yàn)檩S承溫度過高將會導致噴霧器報廢或者整個系統故障2.6.8 警報忽略 本系統沒有設計忽略警報或者警報的關閉互鎖措施用于保護噴霧器的關閉互鎖僅僅可以通過在ASC盤處將繼電器和計時器跳接或者分流才能實現。

這只能在儀表故障等等罕見情況時的權宜之計但是也只能由熟練的專業人員十分小心的進行注意：當需要忽略時，操作者一定要確認不會對噴霧器造成任何損壞2.7 噴霧器服務設施敘述2.7.0 概述： 以下對噴霧器的服務設施，包括儀表氣，潤滑油，冷卻和清洗水，做一說明關于噴霧器系統的正確操作的資料，在本說明書其他處說明閱讀以下內容時請參看PID圖D0339-90021D，來識別各裝置的標號另外，這些設備也在ASC柜下部標上了同樣的標號供識別柜中的工藝管道也根據PID圖進行了標號另外也可以參看潤滑盤圖D0339-91029D，來識別各種元件2.7.1 儀表氣 儀表氣用來產生和運輸油霧到噴霧器軸承處因?yàn)榇藲庑枰苯庸┑絿婌F器高速旋轉的軸承處，則其必須為適合儀表質量的，無水的（結露點為-40deg.C）和無雜質的儀表氣供到噴霧器前需要經過3件過濾器（安裝在潤滑盤上）：一總過濾器，一5微米細過濾器和一聚集過濾器這些過濾可以保證去除滲入儀表氣系統的其他雜質 過濾后的儀表氣連接至電磁閥SV-170處，通過此的控制進入油霧潤滑器，然后攜帶油霧進入噴霧器 另外一部分儀表氣是作為“清掃氣”使用的，其連接至位于ASC柜頂?shù)霓D(zhuǎn)子流量計FI-171。

此清掃氣的量典型上不超過100標準立方英尺/小時，用來保證噴霧器內部的負壓 儀表氣供給管路的壓力由壓力變送器PS-180（詳見下），可能會導致噴霧器停止2.7.2 潤滑油 潤滑油儲存在位于ASC柜底部的兩個油霧發生器的潤滑油箱中浮球開關LSL-179A和LSL-179B分別用來監控此二油箱的油位 壓力開關PS-180用來監控潤滑器下游的油霧輸送管路的壓力如果因?yàn)闅饬坎粔虻鹊?，壓力降?psig（20kPa）以下，則可能會導致噴霧器停止 潤滑油和運輸儀表氣通過軸承后，通過甩油器和擋油圈的作用，進入位于軸承下的小貯油槽內一真空泵（位于ASC柜內）將氣和廢油抽出，運至一廢油罐內一真空計PI-184監控著真空值的大小，典型上為7-9”Hg(-25到-30kPa)2.7.3 冷卻水 噴霧器電機為水冷的進口和出口隔離閥位于ASC柜底部處流往噴霧器水套的水流要經過一流量開關FS-175如果因?yàn)樗坎粔?，泄露，?dǎo)致流量低于2gpm（0.5m3/h），將可能導致噴霧器關閉2.7.4 噴霧盤&軸清洗水 一小股的干凈水（過濾過和去礦化的）應提供到ASC盤處作為噴霧盤和軸的清洗水此水用于向噴霧盤以及軸提供連續不斷的干凈的清洗水。

此種方式可以減少固體在噴霧器敏感區的堆積，從而減小手工清洗的次數在安裝和初始啟動時，要對此噴霧盤清洗水進行優化水流經控制閥PRV-173，且其流速可以由操作員控制ASC柜處氣水控制部分的轉子流量計FI-173和FI-174來手動調節3.0 調試和運行3.1 噴霧器系統調試3.1.0 調試工程概述： 本段中所描述內容是在假設段1.2中所有前期準備已經完成的基礎之上的 在調試時，將有一位KS的代表在現場監督此系統調試有效以下的說明內容為典型的，但并不涵蓋所有可能的發生的事如果業主在無KS監督的情況下自己進行調試，則所有風險由自己承擔3.1.1 潤滑系統起動注油 以下內容為假設所有管道已經沖洗完畢，并進行了測漏實驗另外，所有電氣線路的連續性也應已經進行了檢查a. 向活塞泵中加潤滑油此油品質應滿足段9中要求，或者其他由KS確認過的潤滑油b. 連接臍狀電纜至ASC柜右側的各相應的接頭處（除非此步已經在設備初始啟動時完成了）進行此步時可參看圖紙D0339-91060D，來識別各不同接頭，以正確安裝c. 連接臍狀電纜至噴霧器的各相應的接頭處（除非此步已經在設備初始啟動時完成了）進行此步時可參看圖紙D0339-01101D，來識別各不同接頭，以正確安裝。

d. 使用位于潤滑器（與活塞泵的快速接頭相配）頂部的接管向ASC柜中的油霧發生器的潤滑油箱內加油，大約3/4的樣子注意：不要裝的過滿！e. 確保ASC柜外部的油霧分離器已經連接到真空泵的卸料口向真空泵下游的玻璃瓶中加潤滑油，油位剛好接觸到瓶?jī)?nèi)的過濾器f. 就地模式向ASC加電，啟動ASC如果儀表氣管路的電磁閥能夠打開和真空泵能夠正常啟動，則表明ASC啟動成功g. 調節儀表氣供給管路調節器壓力至25-40psig（175-275kPa）油霧潤滑系統必須首先啟動，向噴霧器軸承噴油注意觀察壓力計來監視油霧管路的壓力調節潤滑器上游的調節器壓力至14psig（100kPa），且注意觀察潤滑器下游的壓力（典型上為7-8psig[45-60kPa]）h. 要保證油霧“運輸”氣，在拆卸掉噴霧器端的相應管路后，能正確的流往噴霧器，然后核查油霧流量i. 重新連接并確認所有服務接管和儀表信號已經連接完畢要特別注意所有接頭處要適當緊固另外，確保使用張力釋放鏈j. 打開冷卻水排水閥（返回），然后打開ASC柜底部的冷卻水供給閥噴霧器的冷卻水套需要一會兒才能填滿一旦其中氣體排出，則水流量開關必須激活，滿足噴霧器運行允許的互鎖。

主要是觀察到流量開關的LED變成綠色k. 調節真空泵的排放閥直到真空計處壓力大約為8inch Hg（-30kPa）l. 向位于ASC柜內的兩軸承回油瓶中加油，剛好到汲取管頂部處此通過以下方法很容易做到，連接一小的塑膠管至瓶底部的小型旋塞閥上，將膠管浸入一小杯的油中，利用負壓來汲取適當量的潤滑油m. 仔細檢查所有配管和接頭有無泄露n. 觀察和核對ASC處顯示的所有工藝參數是否適當，例如壓力，真空，溫度等等并注意核對此時所有警報的狀態（詳細參看段2中關于每一工藝參數的描述）3.1.2噴霧器準備和試車注意以下試車內容為噴霧器在其維修支架上進行的a. 去除噴霧器盤的鎖緊螺母（此時噴霧盤不應安裝在噴霧器上）b. 將噴霧器放置在其維修支架上，準備檢查其運轉情況用手查看軸是否可以轉動靈活注意：確保光軸旋轉時不要碰到任何物體c. 在噴霧器的初始試車時（或者在噴霧器保養時），噴霧器應使用中等速度，3600RPM，運轉一小時或者更長時間，以使?jié)櫥到y(tǒng)和軸承充分潤滑設置VFD為60Hz，連接噴霧器電源線至VFD處的電源插座檢查旋轉方向是否正確，然后讓噴霧器在就地模式下啟動并運行一小時（注意，不裝噴霧盤）觀察ASC處的所有工藝參數，調節壓力，真空值等等。

檢查所有接頭處是否有泄露現象（噴霧器處和ASC柜處）。
