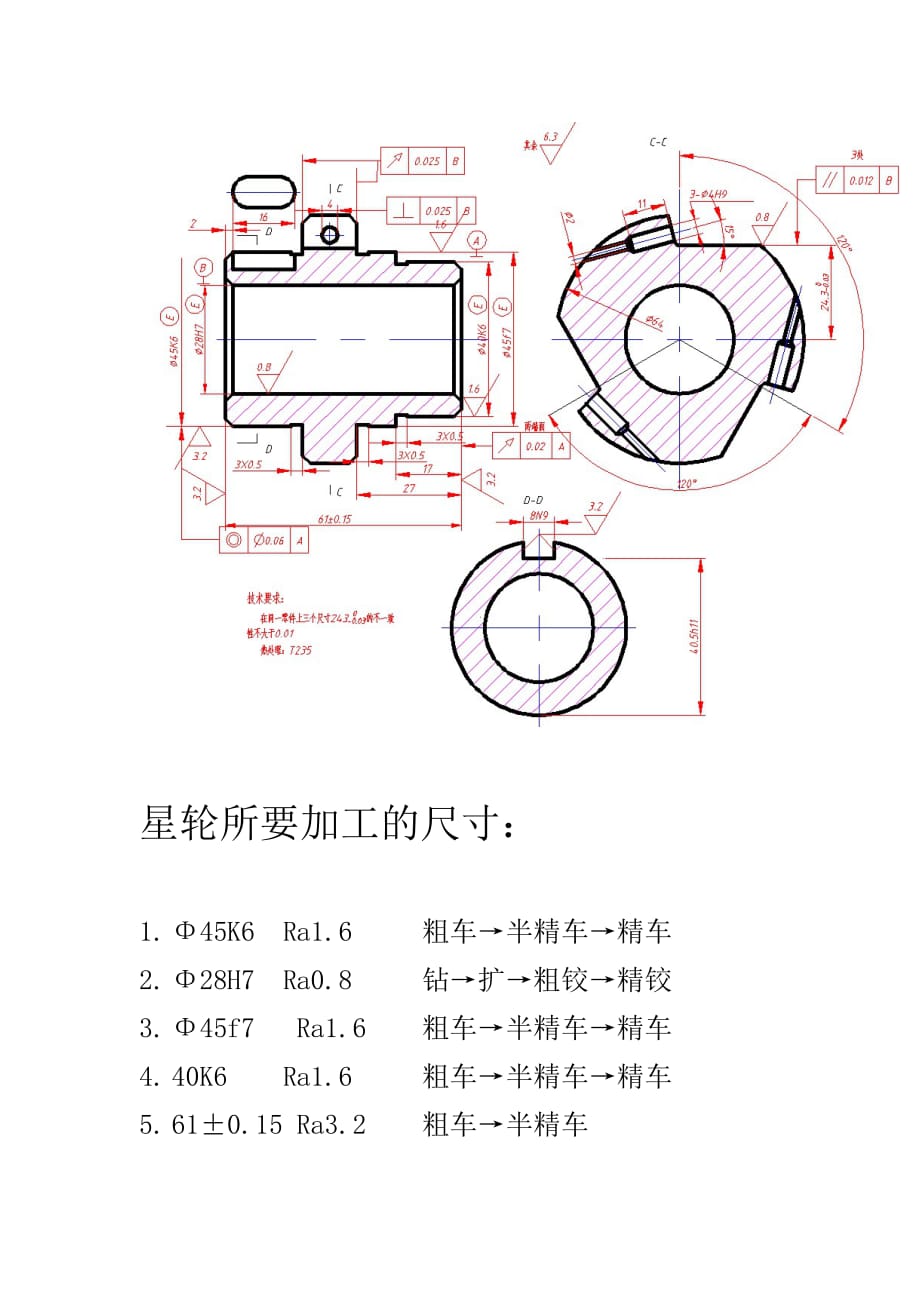

1、星輪所要加工的尺寸：1. 45K6 Ra1.6 粗車半精車精車2. 28H7 Ra0.8 鉆擴粗鉸精鉸3. 45f7 Ra1.6 粗車半精車精車4. 40K6 Ra1.6 粗車半精車精車5. 610.15 Ra3.2 粗車半精車6. 14Ra6.3 粗車半精車7. 64Ra6.3 粗車半精車8. 2 Ra6.3 鉆擴9. 4H9 Ra6.3 鉆擴10. 24.3Ra0.8 粗銑精銑磨11. 40.5h11 Ra3.2 粗銑精銑機械加工工藝過程卡片工廠機械加工工藝過程卡片產品型號零（部）件圖號共頁產品名稱零（部）件名稱第頁材料牌號毛坯種類毛坯外形尺寸每毛坯件數每臺件數備注工序號工序名稱工

2、序內 容車間工段設備工藝裝備工時準終單件 1 粗加工粗車右端面粗車64的外圓粗車45的外圓粗車40的外圓掉頭粗車左端面粗車64的外圓粗車45的外圓金工車間 CA6140 2 半精加工（1）半精車右端面半精車64的外圓半精車45的外圓半精車40的外圓掉頭半精車左端面（保證尺寸610.15）半精車64的外圓半精車45的外圓金工車間CA6140 3 孔加工鉆擴粗鉸精鉸28H7金工車間CA6140 4精加工精車45f7的外圓、精車40k6的外圓精車45k6的外圓（保證14）金工車間CA61405銑槽粗銑鍵槽精銑鍵槽（保證8N9、40.5h11）金工車間銑床 6銑平面粗銑平面24.3精銑平面24.3（保證尺寸）金工車間銑床7磨平面磨平面24.3金工車間8鉆孔先鉆2的孔再擴2的孔金工車間9鉆孔和擴孔先鉆4H9的孔再擴4H9的孔金工車間
