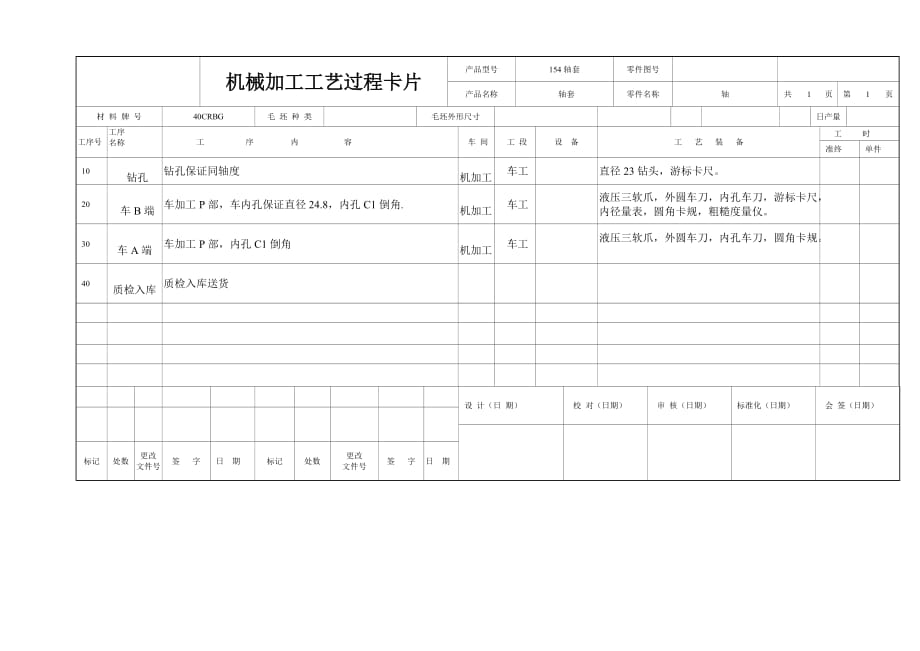

1、機械加工工藝過程卡片產品型號154軸套零件圖號產品名稱 軸套 零件名稱軸共1頁第1頁材 料 牌 號40CRBG毛 坯 種 類毛坯外形尺寸日產量工序號工序名稱 工 序 內 容 車 間 工 段設 備工 藝 裝 備 工 時 準終 單件10鉆孔鉆孔保證同軸度機加工 車工直徑23鉆頭,游標卡尺。20車B端車加工P部,車內孔保證直徑24.8,內孔C1倒角.機加工 車工液壓三軟爪,外圓車刀,內孔車刀,游標卡尺,內徑量表,圓角卡規,粗糙度量儀。30車A端車加工P部,內孔C1倒角機加工 車工液壓三軟爪,外圓車刀,內孔車刀,圓角卡規。40質檢入庫質檢入庫送貨 設 計(日 期) 校 對(日期) 審 核(日期) 標準
2、化(日期) 會 簽(日期)標記處數更改文件號簽 字 日 期標記處數更改文件號簽 字日 期機械加工工序卡片產品型號零件圖號產品名稱零件名稱共3頁第2頁車間工序號工序名稱材 料 牌 號 機加工 20車B端毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數1設備名稱設備型號設備編號同時加工件數數控車床CAK4085Dj1夾具編號夾具名稱切削液液壓軟爪 檢具編號檢具名稱工序工時 (分)準終單件游標卡尺,內徑表,圓角規,工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/minmm/rmm基本輔助1車P部臺灣亞肯外圓車刀8002000.2512車內孔并倒C1
3、角臺灣亞肯硬質合金刀桿8002400.31.81 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)標記處數更改文件號簽字日期標記更改文件號簽字日期 機械加工工序卡片產品型號零件圖號產品名稱零件名稱共3頁第3頁車間工序號工序名稱材 料 牌 號 機加工 30 車A端毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數1設備名稱設備型號設備編號同時加工件數車床SKT200Z1夾具編號夾具名稱切削液液壓軟爪 檢具編號檢具名稱工序工時 (分)準終單件圓角規工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/minmm/rmm基本
4、輔助1車B端P部,內孔倒C1角.臺灣亞肯外圓車刀12002000.251 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)標記處數更改文件號簽字日期標記更改文件號簽字日期 機械加工工序卡片產品型號零件圖號產品名稱零件名稱共3頁第1頁車間工序號工序名稱材 料 牌 號 機加工 10 鉆孔毛 坯 種 類毛坯外形尺寸每毛坯可制件數每 臺 件 數1設備名稱設備型號設備編號同時加工件數車床CAK6150Dj1夾具編號夾具名稱切削液液壓軟爪 檢具編號檢具名稱工序工時 (分)準終單件游標卡尺工步號工 步 內 容工 藝 裝 備主軸轉速切削速度進給量切削深度進給次數工步工時r/minm/minmm/rmm基本輔助1鉆直徑23孔直徑23麻花鉆500 設 計(日 期) 校 對(日期) 審 核(日期) 標準化(日期) 會 簽(日期)標記處數更改文件號簽字日期標記更改文件號簽字日期
