供暖設計說明書

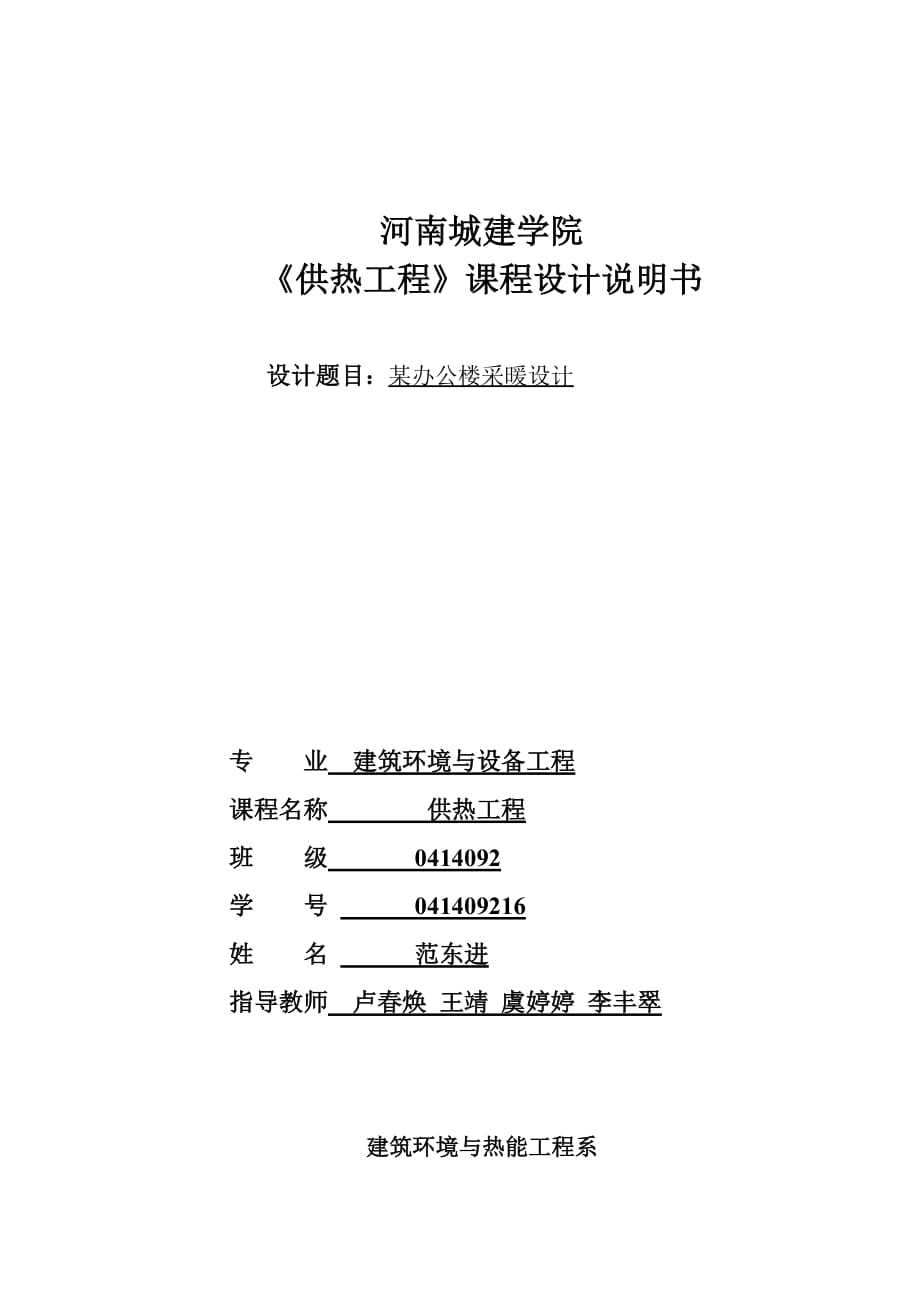

河南城建學院《供熱工程》課程設計說明書設計題目：某辦公樓采暖設計專 業 建筑環境與設備工程課程名稱 供熱工程班 級 0414092學 號 041409216姓 名 范東進指導教師 盧春煥 王靖 虞婷婷 李豐翠建筑環境與熱能工程系目 錄第一章 原始資料及設計依據 3第二章 供暖系統的設計熱負荷的計算 4第一節 供暖系統設計熱負荷 4第二節 供暖設計熱負荷計算 6第三章 供暖系統散熱器的選擇 7第一節 散熱器的選擇原則 7第二節 散熱器的計算 7第三節 散熱器的布置 9第四章 系統選擇、管路布置及附件 10第一節 系統選擇、管路布置 10第五章 水力計算 13第一節 水力計算方法及步驟 13第二節 水力計算表 15附錄 16熱負荷計算表（附表1）各房間散熱器所需散熱面積及散熱器數量（附表2）水平跨越式分戶采暖系統管路水力計算表（附表3）分戶采暖熱水供暖系統立管與水平干管管路水力計算表（附表4）分戶采暖熱水供暖系統立管與水平干管管路局部阻力系數計算表（附表5）水平跨越式分戶采暖系統管路局部阻力系數計算表（附表6）設計總說明圖（附圖1）首層層采暖平面布置圖（附圖2）標準層采暖平面布置圖（附圖3）頂層采暖平面布置圖（附圖4）采暖系統圖（附圖5）第一章 設計資料及設計依據一、原始資料1、建筑名稱：某辦公樓 2、土建條件：各層平面圖，立面圖。

二、工程概況 該建筑是某辦公樓的供暖工程，共三層，層高為3m外墻：240mm內面抹灰磚墻，K=2.08W/m℃ 內墻：240mm磚墻外窗：C：金屬框單層玻璃，尺寸（寬高）為2.4 1.5m，可開啟部分的縫隙總長為13.8m；外門：M：實體單層木質外門 ，尺寸（寬高）為0.92m；K=4.65W/m℃頂棚：平屋頂 K=1.17W/m℃，D=1.53地面：貼土非保溫地面K值按劃分地帶計算三、設計內容1、供暖系統的設計2、散熱器的選擇3、室內熱水供暖系統的水力計算四、氣象條件室外計算氣象資料:大氣參數 冬季1019.9Pa 夏季999.4Pa；室外供熱計算溫度 -9℃累年（1951~1980年）最低日平均溫度t=-17.1℃冬季室外平均風速 2.8m/s冬季室內采暖設計溫度：18℃第二章 供暖系統的設計熱負荷的計算供暖系統設計熱負荷是供暖設計最基本的數據它直接影響供暖系統方案的選擇、供暖管道管徑和散熱器等設備的確定、關系到供暖系統的使用和經濟效果第一節 供暖系統設計熱負荷一、供暖系統設計熱負荷供暖系統的熱負荷是指在某一室外溫度tw下，為了達到要求的室內溫度tn，供暖系統在單位時間內向建筑物供給的熱量。

它是隨著建筑物得失熱量的變化而變化的供暖系統的設計熱負荷是指在某一室外溫度t′w下，為了達到要求的室內溫度tn，供暖系統在單位時間內向建筑物供給的熱量Q′它是設計供暖系統的最基本依據冬季供暖通風系統的熱負荷，應根據建筑物或房間的得失熱量確定：失熱量主要有：1、圍護結構傳熱耗熱量Q1；2、加熱由門，窗縫隙滲入室內的冷空氣的耗熱量Q2，稱冷風滲透耗熱量；3、加熱由門孔洞及相鄰房間侵入的冷空氣的耗熱量Q3，稱冷風侵入耗熱量在工程設計中，供暖系統的設計熱負荷，一般分幾部分進行計算：Q′=Q1.j′+Q1.x′+Q2′+Q3式中 Q1.j′——圍護結構的基本耗熱量； Q1.x′——圍護結構的附加耗熱量二、圍護結構的耗熱量通過圍護結構的基本耗熱量，按下式計算：Q′j.j = K F (tn – t′w) αQ′j.j -- 通過供暖房間某一面圍護物的溫差傳熱量(或稱為基本耗熱量), W;K -- 該面圍護物的傳熱系數, W/m.℃; F -- 該面圍護物的散熱面積, m ;tn -- 室內空氣計算溫度, ℃; t′w -- 室外供暖計算溫度, ℃;α -- 溫差修正系數.三、圍護結構附加耗熱量:Q1′= Q′j.j(1 + χch + χf + χx) ( 1 + χf.g)式中 Q1′-- 附加耗熱量χch -- 朝向附加率(或稱朝向修正系數)χf -- 風力附加率(或稱風力修正系數)χf.g-- 高度附加χx -- 外門附加《暖通規范》規定：宜按下列規定的數值，選用不同的朝向修正率北、東北、西北 0～10％ ； 東南、西南 -10～-15％；東、西 -5％ ； 南 -15～-30％ 。

在這次設計中建筑物的外墻朝向分別為東、西、南、北四向其朝向的修正率分別為：東：-5％ ，西：-5％ ，南：-15％ ，北：0％ 風力附加耗熱量是考慮室外風速變化而對維護結構基本耗熱量的修正我國大部分地區冬季平均風速為2～3m/s因此《暖通規范》規定：在一般情況下，不考慮風力附加只有建在不避風的高地、河邊、海岸、曠野上的建筑物，以及城鎮廠區內特別突出的建筑物才考慮垂直外維護結構附加5％～10％高度附加耗熱量是考慮房屋高度對維護結構耗熱量的影響而附加的耗熱量《暖通規范》規定：當房間高度大于4m時，高度每高出1m應附加2％，但總的附加率不應大于15％所以此建筑1～5層高度均為3.3m，高度附加值為0四、冷風滲透耗熱量Q2′的計算:計算冷風滲透耗熱量的常用方法有縫隙法、換氣次數法和百分?jǐn)?shù)法，本計算采用縫隙法，計算公式如下：Q2′ = 0.28 Cp V ρw (tn - t′w)式中 Cp -- 干空氣的定壓質量比熱容, Cp = 1.0 Kj / (公斤 ℃)V -- 滲透空氣的體積流量, m / hρw-- 室外溫度下的空氣密度 公斤/ mtn -- 室內空氣計算溫度, ℃;t′w—室外供暖計算溫度, ℃.五、冷風侵入耗熱量Q3′的計算:在冬季受風壓和熱壓的作用下，冷空氣由開啟的外門侵入室內，把這部分冷空氣加熱到室內溫度所消耗的熱量稱為冷風侵入耗熱量。

采用外門基本耗熱量乘以百分?jǐn)?shù)法進行計算根據工程實際，本例采用65n％第二節 供暖設計熱負荷計算以1號房間供暖設計熱負荷計算為例，其余見各房間耗熱量計算附表11、圍護結構傳熱耗熱量Q1′的計算全部計算列于附表1中圍護結構總傳熱耗熱量Q1′=901W2.冷風滲透耗熱量Q2′的計算根據附錄1-6，北京市的冷風朝向修正系數：南向n=0.15，對有相對兩面外墻的房間，按最不利的一面外墻計算冷風滲透量按《供熱工程》表1-7，在冬季室外平均風速Vp.j=2.8m/s下，單層金屬窗的每米縫隙的冷風滲透量L=2.88 m3/m.h，1號房間南向窗的縫隙總長度為13.8m總的冷風滲透量V等于 V=Lnl=2.880.1513.8=5.96 m3/h冷風滲透耗熱量Q等于Q = 0.278 Cp Vρw (tn – t′w) =0.2785.961.34127=60 W3．外門冷風侵入耗熱量Q′3的計算外門附加率為65n%,n為建筑物的樓層數n為三層；冷風侵入耗熱量Q3=N*Q1.j.m WQ1.j.m --外門的基本耗熱量，W；N --考慮冷風侵入的外門附加率，按表1-9采用。

第三章 供暖系統散熱器的選擇第一節 散熱器的選擇原則供暖系統的散熱設備是系統的主要組成部分，它向房間散熱以補充房間的熱損失，保持室內要求的溫度，其中散熱器是最為常用的散熱設備，供暖系統的熱媒通過散熱器的壁面，主要以對流的傳熱方式向房間散熱對散熱器的基本要求，主要有以下幾點：a、熱工性能方面的要求，散熱器的傳熱系數值越高，說明其散熱性能越好提高散熱器的散熱量，增大散熱器傳熱系數的方法，可以采用增加外壁散熱面積（在外壁上加肋片）、提高散熱器周圍空氣的流動速度和增加散熱器向外輻射強度等途徑b、經濟方面的要求，散熱器傳給房間的單位熱量所需金屬耗量越少，成本越低，其經濟性越好c、安裝使用和工藝方面的要求，散熱器應具有一定機械強度和承壓能力；散熱器的結構形式應便于組合成所需要的散熱面積，結構尺寸要小，少占房間面積和空間；散熱器的生產工藝應滿足大批量生產的要求d、衛生和美觀方面的要求，散熱器外表光滑，不積灰和易于清掃，散熱器的裝設不應影響房間觀感e、使用壽命的要求，散熱器應不易被腐蝕和破損，使用年限長在這設計中，考慮多方面原因，選用鋼制柱式600120型散熱器這種散熱器金屬消耗少，耐壓強度高，外觀美潔，占地小，便于布置，因此得到廣泛應用，其性能參數如下：鋼制柱式600120型散熱器性能參數 表2—1型號散熱面積（m/片）熱水熱媒當Δt＝64.5時的K值（W/m℃）鋼制柱式散熱器6001200.158.94第二節 散熱器的計算一、散熱面積的計算：散熱器的散熱面積F按下式計算[3]：F=Qβ1β2β3 /k(tpj-tn) m式中 Q——散熱器的散熱量，W:tpj——散熱器熱媒平均溫度，℃ ；tn——供暖室內計算溫度，℃；K——散熱器的傳熱系數，W/m.℃；β1——散熱器組裝片數修正系數；β2——散熱器連接形式修正系數；β3 ——散熱器安裝形式修正系數。

該建筑供暖的供回水溫度分別為95℃/70℃，散熱器內熱媒的平均溫度 tpj＝（tsg＋tsh）/2＝（95＋70）/2＝64.5℃tsg——散熱器進水溫度，℃；tsh——散熱器出水溫度，℃；散熱器傳熱系數K值的物理概念，是表示當散熱器內熱媒平均溫度tpj與室內氣溫tn相差1℃時，每m散熱器面積所散出的熱量W/ m.℃它是散熱器散熱能力強弱的主要標志它只能通過實驗方法確定，有上面的表格可知K＝8.94W/m.℃散熱器的傳熱系數K和散熱量Q值是在一定的條件下，通過實驗測定的若實際情況與實驗條件不同，則應對所測值進行修正散熱器組裝片數修正系數β1（其值選取按照《供熱工程》附錄2－3）散熱器連接形式修正系數β2值，可按《供熱工程》附錄2－4取用此次設計是采用的簡單的異側上進下出，所以β2＝1.004散熱器安裝形式修正系數β3值，安裝在房間內的散熱器，散熱器裝在墻面上，A=100mm附錄表2－5，在此次設計為敞開裝置β3=1.02二、散熱器片數及長度的確定在確定所需的散熱器面積后，現假定β1＝1，可按下式進行計算 n＝F/ff——每片或每1m長的散熱器散熱面積. 此系統的f＝0.15 m，暖通規范規定，柱型散熱器面積可比計算面積小0.1m（片數n取整數）以1號房間散熱器計算為例說明計算過程，其他房間的散熱器片數，詳見下附表2。

1號房間標準層設計熱負荷為2167W，選取三個散熱器，每個散熱器熱負荷為1083.5W.室內安裝鋼制柱式600120散熱器，散熱器安裝在墻面上加蓋板，散熱器距窗臺高度100mm供暖系統：立管為下供下回異程式，干管為水平同程式，室內采用跨越式分戶采暖式設計供回水溫度為95℃/70℃，室內管道明裝，支管與散熱器的連接方式為異側連接，上進下出，求散熱器面積及片數查附錄2—1，鋼制柱式600120型散熱器 K=8.94W/（㎡ ℃） 修正系數：散熱器組裝片數修正系數，先假定β1=1.00； 散熱器連接形式修正系數，查附錄2—4，β2=1.004； 散熱器安裝形式修正系數，查附錄2—5，β3=1.02；根據式F′=Q/2β1β2β3/（K△t）=1083.51.0041.02/（8.9464.5）=1.92㎡四柱813型散熱器每片散熱面積為0.15㎡，計算片數n′為：n′= F′/f=1.920.15=12.8片=13片<20片，β1=1.05.F=β1F′=1.921.05=2.016㎡,n=F/f=2.0160.15=14片兩個散熱器第三節 散熱器的布置布置散熱器時，應注意下列一些規定：1．散器應安裝在外墻的窗臺下，這樣，沿散熱器上升的對流熱氣能阻止和改善從玻璃窗下降的冷氣流和玻璃冷輻射的影響，使流經室內的空氣比較暖和舒適。

2．防止凍裂散熱器，兩道外門之間，不準設置散熱器在樓梯間或其他有凍結危險的場所，其散熱器應有單獨的立、支管供熱且不得裝設調節閥3．散熱器一般明裝，在內部裝修有特殊要求的場合可采用暗裝4．同一房間的散熱器可以串連，貯藏室、盥洗室、廁所和廚房等輔助用室及走廊的散熱器，可同鄰室串連連接兩串連散熱器之間的串連管徑應與散熱器接口的直徑相同，以便水流暢通第四章 系統選擇、管路布置第一節 系統選擇、管路布置一 、熱水供暖系統,可按下述方法分類：1、按系統循環動力的不同,可分為重力(自然)循環系統和機械循環系統.靠水的密度差進行循環的系統,稱為重力循環系統;靠機械(水泵)力進行循環的系統,稱為機械循環系統2、按供、回水方式的不同,可分為單管系統和雙管系統熱水經過立管或水平供水管順序流過多組散熱器,并順序地在各散熱器中冷卻的系統,稱為單管系統.熱水經供水立管或者水平供水管平行的分配給多組散熱器,冷卻后的回水自每個散熱器直接沿回水立管或者水平回水管流回?zé)嵩吹南到y(tǒng),稱為雙管系統3、按系統管道敷設方式的不同,分為垂直式和水平系統4、按熱媒溫度的不同,可分為低溫水供暖系統和高溫水供暖系統二、熱水供暖系統的基本要求有以下幾點1．必須保證有足夠的循環水量 一個采暖系統的總循環水量，是根據本建筑物的總采暖熱負荷（注意不包括分戶計量系統中為計算鄰戶傳熱增加的散熱量）除以供、回水溫差而求得的，即G=0.86∑Qgi/△ts kg/h式中，G為本系統的循環水量，kg/h； ∑Qgi為本系統各采暖房間熱負荷的累積值，W； △ts為本系統的實際供、回水溫差，△ts=tg-ts；℃ 0.86為換算系數。

一個房間或一組散熱器所需的水量，也可按同樣的方法求得對于一般民用建筑而言，設計規范推薦采用供水溫度tg=95℃、回水溫度th=70℃的供暖系統，這是從經濟、技術各方面綜合考慮的結果但目前的城市集中供熱多不按此運行，所以工程設計是要按當?shù)責嵩吹膶?shí)際情況采用實際的供、回水溫度作為設計依據這時的散熱器實際散熱量應按相應的散熱量計算公式及實際供、回水溫度進行計算取得2．必須保證有足夠的水循環資用壓頭建筑物采暖系統進口處由外網提供的供、回水壓差，即為本系統的資用壓頭（Hc）這一壓頭在熱網設計中一般按5.0mH2O（即0.05MPa）予留，而室內采暖系統的實際循環阻力（H），一般僅2.0mH2O（0.02MPa）上下，要通過計算求得其計算公式為H=∑(RL+Z) Pa式中，H為本采暖系統的總阻力，按最不利環路累積計算；Pa R為管道的比摩阻，即每米管道在不同水流速時的摩擦阻力，采暖管道一般按比摩阻為60～80Pa/m上下選取管道，相應水流速是較低的，一般為0.2～0.4m/s；Pa/m L為相應計算管段的直線長度；m Z為相應計算管段的局部阻力，包括閥門、管件、熱表、過濾器等等；Pa以上數據均可從設計手冊中的采暖管道水力計算表及局部阻力表中查得.對一般住宅建筑而言，采暖系統中的管道摩擦阻力（∑RL）與局部阻力（∑Z）數值相差不是很大.計算所得采暖系統總阻力必須小于外網提供的資用壓頭數值，并保持一定的安全裕量（即H

或者反過來說，應向外網設計者明確提出有足夠安全裕量的供、回水壓差數值這里需要的是供、回水壓差，而不是供水壓力的絕對值，因?yàn)榻^對值（或表壓）要包括系統的靜壓及建筑物所處標高等因素，不同位置的建筑物的讀數可能差異很大4. 必須保證系統各部位都能通水這就要求系統要有良好的排氣，不使氣泡阻斷水流一般情況下，系統的最高點、上凸部位都要設排氣，多采用自動排氣閥氣泡在水流速較高時也有可能被水流帶出而使水流連續，但這終究不是可依賴的散熱器上一般亦應設放氣閥5. 管道較長時必須考慮熱補償6. 散熱器的安裝位置熱器的安裝位置要在保證供暖質量的前提下，結合家具及裝修布置綜合考慮特殊建筑還要考慮對人的安全保護（如幼兒園等）7．3層和3層以下的建筑物，宜采用雙管或水平單管系統；8．3層以上的建筑，宜采用單管系統；9．高層建筑采暖，10層以下豎向可不分區10．水平單管串聯，管徑應小于32mm三、對于本工程，在此提出三種系統設計方案：　　方案一：重力循環雙管式系統　　方案二：機械循環單管異程式系統　　方案三：機械循環雙管異程式系統根據以下原則及上述要求進行技術和經濟比較：原則一、熱媒的選擇：熱水供暖與蒸汽供暖的比較。

　　蒸汽供暖系統的設計和布置都比較復雜且其維護和維修費用較大對該三層住宅樓，只需要設計一個小型的供暖系統，考慮居民被燙傷等安全問題，且有熱水管網經過，所以選用熱水供暖系統比較經濟合理原則二、熱媒溫度的選擇　 室內熱水供暖系統，大多采用低溫水作為熱媒設計供、回水溫度多采用95℃/70℃考慮建筑的使用特點，因此采用低溫水作為熱媒，供、回水溫度為tg=95℃； th=70℃原則三、供暖管網布置形式　　根據建筑物平面圖，考慮到管網布置的經濟合理并且易于設計計算，便于維護管理該系統的管網布置如附圖中的平面圖所示原則四、供暖系統動力的選擇 供暖系統動力選定為機械循環系統原則五、考慮到設計計算的方便，將供暖系統布置成雙管下進下出異程式系統　最后綜合考慮三種方案的技術和經濟，和自己對所學知識的掌握，最終選擇方案三——機械力循環雙管異程式系統第五章 水力計算第一節 水力計算方法及步驟一、基本原理（1）當流體沿管道流動時，由于流體分子間及其管壁間的摩擦，就要能量損失，稱為沿程損失；當流體流過管道的一些附件時，由于流動方向或速度的改變，產生局部旋渦和撞擊，也要產生能量損失，稱為局部損失因此熱水供暖系統中計算管段的壓力損失，可用下式表示：△P=△Py+△Pj=Rl+△Pj Pa式中 △P——計算管段的壓力損失，Pa；△Py——計算管段的沿程損失，Pa；△Pj——計算管段的局部損失，Pa；R——每米管段的沿程損失，Pa/m；L——管段長度，m。

（2）室內熱水供暖系統的水流量G與熱媒流速v的關系式為：v=4G/（36003.14ρd2）=G/（2826ρd2）二、計算方法（1）、可按照基本原理進行計算；（2）、在實際工程中，為了簡化計算，采用當量“當量局部阻力計算法”和“當量長度計算法”進行管路的水力計算為了熟悉基本原理，本次設計采用基本原理進行計算三、計算步驟：A、用戶戶內系統的阻力計算1、在系統軸測圖上，進行管段編號，水平管與跨越管編號并標注各管段的熱負荷和管長2、計算各管段的管徑水平干管的流量為G=0.86∑Qgi/△ts跨越管的流量為Gk=(1-a)G ，從而確定各管段的管徑　　本設計為分戶采暖系統：戶內水平干管的平均比摩阻Rp.j 采用推薦的平均比摩阻Rp.j大致為100～120 Pa/m來確定環路各管段的管徑單元立管的平均比摩阻Rp.j大致為40～60 Pa/m來確定各管段的管徑首先根據公式G=0.86Q/（tg-th）確定各各管段的流量根據G和選用的Rp.j值，查設計手冊，將查出的各管段d 、R 、v值列入水力計算表格中最后算出各層戶內的總壓力損失∑（△Py+△Pj）以及個單元立管管段的壓力損失當有剩余循環壓力時，用調節閥節流消耗掉。

B、單元立管與水平干管采暖系統的水力計算（一）確定立管與水平干管的管徑1、將各管段進行編號，注明個管段的熱負荷和管長，如圖所示，并計算各管段的局部阻力系數，見表5 2、確定個管段的管徑各管段的熱負荷與設計參數已知，可計算出個管段的流量根據前面所述的立管與水平干管的平均比摩阻的選取原則，查水力計算表，可確定各管段的管徑、流速等，計算結果見表4 （二）不平衡率的計算1、左半側一層用戶的阻力損失為 △PI =4584.2Pa △PII =4510.6Pa △PIII =4792.3 Pa 重力循環自然附加壓力為△PZI = 2/3△ρg △h=2/3(977.81-961.92) 9.81.5=155.7 Pa則一單元一層用戶的資用壓力為△PI′=△PI -△PZI =4584.2 Pa-155.7 Pa=4428.5 Pa2、與一單元一層用戶并聯的管段3、8及二層用戶的壓力損失為 ∑（△Py +△Pj ）3、8+△PZI=101+101+4510.6=4712.6 Pa 一單元二層用戶重力循環自然附加壓力為△PZII = 2/3△ρg △h=2/3(977.81-961.92) 9.84.5=467.2 Pa并聯環路中，二層用戶相對于一層增加的自然附加壓力為 △PZI、II=△PZII-△PZI =467.2-155.7=311.4 Pa它的資用壓力為 △PII′=△PI′+△PZI、II =4428.5+311.4=4739.9 Pa不平衡率X21 = { △PII′-[∑（△Py +△Pj ）3、8+△PZI] }/ △PII′=(4739.9-4712.6) / 4739.9 100％=0.6％＜25％ 滿足條件 3、同理，以一單元一層用戶為計算上層個用戶的基準，一單元各層用戶相對于一層用戶的不平衡率計算如表所示一單元各用戶相對于一層用戶的不平衡率項目樓層序號各層相對于一層用戶并聯節點增加的自然附加壓力與一層用戶并聯的各層用戶的資用壓力與一層用戶并聯的各層用戶的供回水管壓力損失與一層用戶并聯的各層用戶的供回水立管及戶內的壓力損失各層用戶相對于一層用戶的不平衡率XI2311.44739.92024712.60.6%3622.85051.3234.84947.42.1%4、右半側三層用戶（最遠端）相對于一層左半側用戶的不平衡率由圖確定一單元一層用戶的管段2、左半側一層用戶管段、管段9與通過右半側三層用戶的管段18、管段10、11、12、右半側三層用戶、管段15、16、17為并聯 （1）經過左半側一層用戶的管段2、用戶管段、管段9的阻力損失為△P2+△PZ+△P9+△PZI=4584.2+389.9+1239-155.7=6057.4 Pa（2）右半側三層用戶的資用壓力為（1）的計算結果與該用戶相對于左半側一層用戶的自然附加壓力的和6057.4+622.8+155.7=6835.9Pa（3）經過三單元三層用戶管段18、管段10、11、12、右半側三層用戶管段、管段15、16、17的阻力損失為△P18 +△P10~12+△PZII6+△P15~17=6634.4 (4)三單元三層用戶相對于一單元一層用戶的不平衡率為（6835.9-6634.4）/6835.9=2.9％第二節 水力計算表根據第一節計算步驟，對其管路進行水力平衡計算，計算結果見附表3，其中局部阻力系數見附表5。

附表附表頂層熱負荷計算表 附表1房間編號房間名稱圍護結構傳熱系數室內計算溫度室外計算溫度室內外計算溫度差溫差修正系數基本耗熱量耗熱量修正圍護結構耗熱量冷風滲透耗熱量冷風侵入耗熱量房間總耗熱量朝向修正后耗熱量名稱面積計算面積Ktntw’tn- t‘wαQ‘1jXchQQ‘1Q‘2Q‘3Q‘㎡W/m2℃℃℃℃W％WWWWW一號房間辦公室南外窗南外墻北外門北外墻屋頂2.41.53.83-2.41.50.92.03.83.0-0.92.03.564.763.67.81.89.6176.402.084.652.080.818-9271438622226539367-15-15000 372.3528.72265393672033604412534二號房間辦公室南外窗南外墻北外門北外墻東外墻屋頂2.41.53.83-2.41.50.92.03.83.0-0.92.05.03.03.564.763.67.81.89.615176.402.084.652.082.080.818-9271438622226539842367-15-1500-50 372.3528.72265398003672833604413334三號房間辦公室北外窗北外墻東外墻南外門南外墻平屋頂2.41.53.83-2.41.54.53.00.92.03.83.0-0.92.03.564.263.67.813.51.89.615.26.402.082.084.652.080.818-927162243875822653932800-5-15-15062242872019245832827584004413599四號房間辦公室北外窗北外門南外門南外墻屋頂2.41.53.83-2.41.50.92.03.83-0.92.03.564.263.67.81.89.615.26.402.084.652.080.818-927162243822653932800-15-15062243819245832820384004412879 標準層熱負荷計算 附表1房間編號房間名稱圍護結構傳熱系數室內計算溫度室外計算溫度室內外計算溫度差溫差修正系數基本耗熱量耗熱量修正圍護結構耗熱量冷風滲透耗熱量冷風侵入耗熱量房間總耗熱量朝向修正后耗熱量名稱面積計算面積Ktntw’tn- t‘wαQ‘1jXchQQ‘1Q‘2Q‘3Q‘㎡W/m2℃℃℃℃W％WWWWW一號房間辦公室南外窗南外墻北外門北外墻2.41.53.83-2.41.50.92.03.83.0-0.92.03.67.81.89.66.402.084.652.0818-9271622438226539-15-1500528.7372.32265391666604412167二號房間辦公室南外窗南外墻北外門北外墻東外墻2.41.53.83-2.41.50.92.03.83.0-0.92.05.03.03.67.81.89.6156.42.084.652.082.0818-9271622438226539842-15-1500-5372.3528.72265398002466604412967三號房間辦公室北外窗北外墻南外門南外墻東外墻2.41.53.83-2.41.50.92.03.83.0-0.92.04.53.03.67.81.89.613.56.402.084.652.082.0818-927162243822653975800-15-15-562243819245872024304004413271四號房間辦公室北外窗北外墻南外門南外墻2.41.53.83-2.41.50.92.03.83.0-0.92.03.67.81.89.66.402.084.652.0818-927162243822653900-15-1562243819245817104004412551底層熱負荷計算表 附表1 房間編號房間名稱圍護結構傳熱系數室內計算溫度室外計算溫度室內外計算溫度差溫差修正系數基本耗熱量耗熱量修正圍護結構耗熱量冷風滲透耗熱量冷風侵入耗熱量房間總耗熱量朝向修正后耗熱量名稱面積計算面積Ktntw’tn- t‘wαQ‘1jXchQQ‘1Q‘2Q‘3Q‘㎡W/m2℃℃℃℃W％WWWWW一號房間辦公室南外窗南外墻北外門北外墻地面Ⅰ地面Ⅱ2.41.53.83-2.41.50.92.03.83.0-0.92.0223.560.763.563.67.81.89.614.242.76.402.084.652.080.470.2318-927162243822653918117-15-150000528.7372.322653918117 1864604412365二號房間辦公室南外窗南外墻北外門北外墻東外墻地面Ⅰ地面Ⅱ2.41.53.83-2.41.50.92.03.83.0-0.92.05.03.02.03.56+2.04.760.761.563.67.81.89.61523.81.26.402.084.652.082.080.470.2318-92716224382265398423028-15-1500-500528.7372.32265398003028 2776604413277三號房間辦公室北外窗北外墻東外墻南外門南外墻地面Ⅰ地面Ⅱ2.41.53.83-2.41.54.53.00.92.03.83.0-0.92.022.03.56+24.260.261.563.67.813.51.89.622.80.46.402.082.084.652.080.470.2318-92716224387582265392892.500-5-15-15006224287201924582892.527224004413563四號房間辦公室北外窗北外墻南外門南外墻地面Ⅰ地面Ⅱ2.41.53.83-2.41.50.92.03.83.0-0.92.022.03.560.263.563.67.81.89.614.240.96.402.084.652.080.470.2318-9271622438226539181600-15-1500622428192458181618974004412738 各房間散熱器所需散熱面積及散熱器數量 附表2所在層房間編號房間名稱房間負荷（W）所需散熱個數（個）所需散熱器面積（㎡）散熱器片數（片）頂層1辦公室253422.4162辦公室333423.108203辦公室359923.52244辦公室287922.6918標準層1辦公室216722.016142辦公室296722.7183辦公室327122.9204辦公室255122.3816底層1辦公室236522.205152辦公室327723.045213辦公室256323.48244辦公室273822.5617頂層水平跨越式分戶采暖系統管路水力計算表 附表3管段號Q（W）G（kg/h）L(m)d(mm)v(m/s)R(Pa/m)△Py=Rl(Pa)∑ζ△ Pd(Pa)△Pj=△Pd∑ζ（Pa）△P=△Py+△Pj(Pa)1234567891011121234567891011121314151617181920212223242526272829303132331234612346123461234612346123461234612346123461234612346123461234612346123461234612346424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.70278.18424.700.381.200.401.21.01.200.401.21.01.200.401.21.01.200.401.211.51.200.401.21.01.200.401.21.01.200.401.21.01.200.401.21.02020202020202020202020202020202020202020202020202020202020202020200.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.340.220.34109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1048.32109.1041.558.043.658.0109.158.043.658.0109.158.043.658.0109.158.043.658.01254.758.043.658.0109.158.043.658.0109.158.043.658.0109.158.043.658.0109.11.52.002.002.002.002.002.002.002.04.02.002.002.002.002.002.002.002.0056.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8323.7956.8385.247.6047.6047.6047.6047.6047.6047.6047.6227.347.6047.6047.6047.6047.6047.6047.6047.60126.7105.643.6105.6109.1105.643.6105.6109.1105.643.6105.6109.1105.643.6105.61482105.643.6105.6109.1105.643.6105.6109.1105.643.6105.6109.1105.643.6105.6109.1343536371234612346278.18424.70278.18424.701.200.401.20.38202020200.220.340.220.3448.32109.1048.32109.1058.043.658.041.52.002.01.523.7956.8323.7956.8347.6047.685.2105.643.6105.6126.7ΣL=22.86m ∑（△Py +△Pj ）1~37=4792.3 Pa標準層水平跨越式分戶采暖系統管路水力計算表 附表3管段號Q（W）G（kg/h）L(m)d(mm)v(m/s)R(Pa/m)△Py=Rl(Pa)∑ζ△ Pd(Pa)△Pj=△Pd∑ζ（Pa）△P=△Py+△Pj(Pa)1234567891011121234567891011121314151617181920212223242526272829323132333435363710956109561095610956109561095610956109561095610956109561095610956109561095610956109561095610956376.89214.11376.89214.11376.9214.11376.89214.11376.9214.11376.89214.11376.9214.11376.89214.11376.9214.11376.89214.11376.9214.11376.89214.11376.9214.11376.89214.11376.9214.11376.89214.11376.9214.11376.89214.11376.90.381.20.41.21.01.20.41.21.01.20.41.21.01.20.41.211.51.20.41.21.01.20.41.21.01.20.41.21.01.20.41.21.01.20.41.21.0202020202020202020202020202020202020202020202020202020202020202020202020200.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.300.170.3086.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9829.5986.9833.0535.5。
