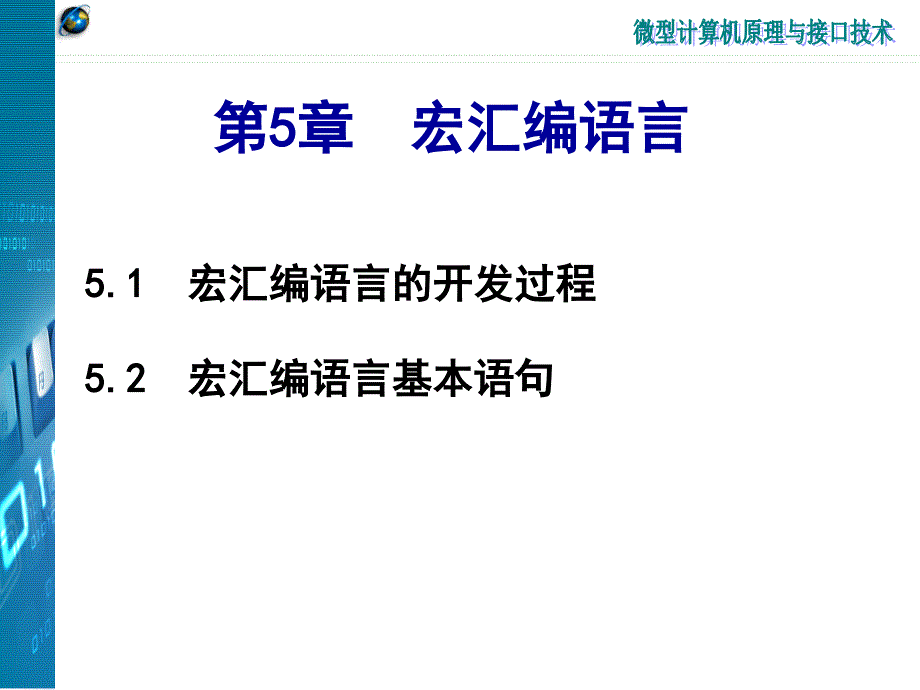

1、微型計算機原理與接口技術,第5章 宏匯編語言,5.1 宏匯編語言的開發過程,5.2 宏匯編語言基本語句,編輯程序,. ASM,文件,匯編程序,. OBJ,文件,連接程序,. EXE,文件,Edit 等,TMASM,TLINK,5.1 宏匯編語言的開發過程,源程序的結構,一個完整的源程序在結構上必須做到:,用方式選擇偽指令說明執行該程序的微處理,器類型；,用段定義語句定義每一個邏輯段；,用過程定義語句定義每一個子程序；,用,ASSUME,語句說明段約定；,用匯編結束語句說明源程序結束；,程序在完成預定功能之后,應能安全返回,DOS,。,5.2 宏匯編語言基本語句,.486,；方式定義,DATA

2、SEGMENT USE16,；定義數據段,MESG DB HELLO,0DH,0AH,$,DATA ENDS,CODE SEGMENT USE16,；定義代碼段,ASSUME CS:CODE,DS:DATA,；說明段約定,BEG:,MOV AX,DATA ；BEG為啟動地址,MOV DS,AX,MOV CX,10,LAST: MOV AH,9,MOV DX,OFFSET MESG,INT 21H,LOOP LAST,MOV AH,4CH,INT 21H,；返回DOS,CODE ENDS,END BEG,；匯編結束,H,E,L,L,O,0D,0A,$,MESG,DS,CS,1. 方式選擇偽指令,

3、2. 段定義語句,3. 段約定語句,4. 過程定義語句,5. 匯編結束語句,6.返回DOS語句,這類語句是與程序結構密切相關的基本語句,用來說明MPU類型、段結構與尋址方式的段約定、目標塊的定位和源程序結束,。,1. 方式選擇偽指令,功能：,通知匯編程序,當前的源程序指令是哪一種CPU指令,經過匯編鏈接之后生成的目標程序在哪一種CPU機型上運行。,不屬于選定CPU的指令均為非法指令。80486指令集是在8086、8088、80286、80386基礎上逐步發展起來的,很顯然,80486的某些指令在早期的80X86系列是沒有的,為了使匯編程序能夠識別,在高版本的匯編程序中,對應于每一種CPU的指令

4、系統,都有一個目標指令的集合。,指令以句號開頭, 格式和功能如下:, 8086,;只匯編8086、8088指令。, 286或 286C,;只匯編8086、8088及80286實模式指令, 286P,;只匯編8086、8088及80286全部指令, 386或 386C,;同286,且匯編80386實模式指令, 386P,;同286P,且匯編80386全部指令, 486或 486C,;同386,且匯編80486實模式指令, 486P,;同386P,且匯編80486全部指令,通常,方式選擇偽指令放在程序的頭部,做為源程序的第一條語句。不設置方式選擇偽指令與設置8086是等價的。,2. 段定義語句,功

5、能：,是邏輯段的定界語句,源程序中每一個邏輯段都必須用段定義語句定界。,段定義語句格式如下:,段名 SEGMENT,定位參數 鏈接參數 分類名 段長度,段體,段名 ENDS,SEGMENT/ENDS,是一對段定義語句,一個邏輯段從,SEGMENT,語句開始,到,ENDS,語句結束。,段名,命名規則和變量名及標號名一樣,它不能代表段體的性質,但為了閱讀方便,習慣上總是根據段體的性質起一個適當?shù)亩蚊ＭǔＳ?DATA,做為數據段的段名,用,STACK,做為堆棧段的段名,CODE,為代碼段的段名。,定位參數,鏈接參數,分類名,為段定義語句的3個屬性參數,可以選用13個,也可以全部省略。,屬性參數的功

6、能：,為源程序的匯編、鏈接提供必要的信息。,(1),定位參數,定位參數通知鏈接程序,邏輯段的目標代碼在存儲器中如何存放。,BYTE,字節地址:表明該邏輯段的目標代碼可以從任意地址開始依次存放;,WORD,字地址:表示該邏輯段的目標代碼,從偶地址開始依次存放;,PARA (或者缺省),節地址:表示該邏輯段的目標代碼,從一個能被16整除的地址開始依次存放;,PAGE,頁地址:表示該邏輯段的目標代碼,從一個能被256整除的地址開始依次存放。,注意：,鏈接程序?qū)τ诓煌K中的同名段進行鏈接時,對于有BYTE屬性的段,總是緊接著前一段存放,不留空閑單元。對于有WORD屬性的段,也是緊接前一段存放,最多留

7、出一個空閑單元。,(2),鏈接參數,鏈接又稱組合,鏈接參數通知鏈接程序如何將不同模塊中的同名邏輯段組合成一個段,PUBLIC,：通知鏈接程序,把不同模塊中具有PUBLIC屬性的同名段,在滿足定位方式前提下,按照指定的鏈接順序進行鏈接,組成一個邏輯段;,MEMORY,：實驗證明 MEMORY屬性和 PUBLIC屬性是等價的;,COMMON,：通知鏈接程序,把不同模塊中,具有 COMMON 屬性的同名段,根據指定的鏈接順序,按照 “覆蓋” 方式組合成一個邏輯段。組合之后的邏輯段體積,等于鏈接之前具有 COMMON 屬性同名段中最大的段體;,STACK,： 具有STACK屬性的邏輯段是堆棧段,鏈接程

8、序?qū)巡煌K中具有STACK屬性的同名段鏈接成一個大的堆棧段。鏈接后的堆?？臻g是鏈接前各模塊預留的堆?？臻g之和。,程序裝入后,DOS自動給SS寄存器賦值,使之等于堆棧段段基址,自動給SP賦值,使之等于堆棧空間的字節數,使 SS:SP自動指向棧頂。,鏈接程序要求:EXE文件的匯編源程序,必須有堆棧段,否則鏈接時發出警告信息:,Warning no stack segment,這行信息僅僅是提醒用戶注意,并不表示源程序有什么錯誤。,AT 表達式,： 該屬性表明:邏輯段在定位時,其段基址等于表達式給出的值。AT屬性常和 ORG偽指令配合,如: DATA SEGMENT,AT 0040H,ORG 0

9、017H,KEYFLAG DB ？,DATA ENDS,定義鍵標志單元(KEYFLAG)的物理地址為00417H,以便代碼段中可以使用變量名KEYFLAG訪問這個單元。,AT 參數不能使用在代碼段。,缺省,:表明該段是一個獨立的邏輯段,鏈接程序?qū)τ诓煌K中,鏈接參數缺省的同名段,不進行組合。,注意：,模塊化程序設計中才用到鏈接參數,(3) 分類名,表示邏輯段的類別。,由用戶定義,是長度不超過40個字符的字符串。,分類名必須用單引號括起來,分類名可有可無。,習慣上,數據段分類名用,DATA,代碼段分類名用,CODE,堆棧段分類名用,STACK,。,鏈接程序把不同模塊中分類名相同的同名段組織成一

10、類,存放在鄰近的存儲區中。,(4) 段長度,這一參數是80386、80486匯編語言新增的段參數,只有高版本的匯編器才能識別,它有兩種描述方式可供選擇:,USE16,:表示該邏輯段長度最大允許為64K,單元的有效地址為16位,訪問該邏輯段應采用16位尋址方式。,USE32,:表示該邏輯段長度可以超過64K,單元的有效地址為32位,訪問該邏輯段采用32位尋址方式。,注意：,80486在實模式下定義的邏輯段最大長度不允許超過64K ,一般采用16位尋址方式。,TASM5默認段長度為USE16,【小結】,1.,段定義語句有4個屬性參數,每一個參數都有多種選擇。,2.,模塊化程序中才有必要考慮各模塊之

11、間同名段的定位方式和鏈接方式。對于單一模塊的程序不需考慮這些問題。,3.,單一模塊的程序,如果有堆棧段的話,堆棧段的鏈接屬性應為,STACK,(因?yàn)橹挥蠸TACK屬性才表示該段是堆棧段),分類名應為用,STACK,，且不能省略。其它的邏輯段,前3個屬性參數都選用缺省方式。,4.,不同模塊中,鏈接方式相同的同名段,如果有分類名的話,分類名必須相同。,5.,DOS環境下運行的程序選用USE16做段長度。,3. 段約定語句,格式:,ASSUME 段寄存器:段名,段寄存器:段名,功能:,ASSUME 語句通知匯編程序,尋址邏輯段使用哪一個,段寄存器。,說明:, ASSUME語句是非執行語句,要求放在代

12、碼段之中,執行尋址操作之前。習慣上,把ASSUME語句作為代碼段的第一條語句。, ASSUME語句,僅僅是約定了對某個邏輯段進行尋址操作時使用哪一個段寄存器,而段寄存器的初值還必須在程序中用指令設置。,4. 過程定義語句,“過程”即“子程序”。子程序必須用RET作為返回指令,用過程定義語句為子程序定界。,格式:,過程名 PROC 屬性參數,過程的實體,RET,過程名 ENDP,5. 匯編結束語句,格式1,： END 程序的啟動地址標號,例如,： END BEGIN,功能,：,通知匯編程序,源程序到此結束,用BEGIN作標號的指令是程序的啟動指令。,DOS裝載程序的可執行文件(EXE文件)時,自

13、動把標號BEGIN所在段的段基址賦給CS,把BEGIN所在單元的偏移量賦給IP。從而CPU自動從BEGIN開始的那條指令依次執行程序。,注意,：,在單一模塊的源程序中,以及在模塊化程序的主模塊中必須用此格式作為源程序的最后一條語句。,格式2,: END,功能,：,通知匯編程序,源程序到此結束。在模塊化程序的子模塊中,必須用此格式作為源程序的最后一條語句。,結束語句有三種：,段結束 （SEGMENT/ENDS）,過程結束（PROC/ENDP）,匯編結束（END）,6. 返回DOS語句,程序在完成預定任務之后,必須返回DOS。返回DOS最常用的方法是使用DOS系統4CH功能調用,即連續執行以下3條

14、（或2條）指令:,MOV AH,4CH,MOV AL,返回碼 ; 不準備組織批處理,文件,此條可省,INT 21H,.486,；方式定義,DATA SEGMENT USE16 ；定義數據段,MESG DB HELLO,0DH,0AH,$,DATA ENDS,STACK SEGMENT PARA STACK STACK USE16；定義堆棧段,DB 100 DUP(?),STACK ENDS,CODE SEGMENT USE16 ；定義代碼段,ASSUME CS:CODE,DS:DATA,SS:STACK,；說明段約定,BEG:,MOV AX,DATA ；BEG為啟動地址標號,MOV DS,AX,MOV CX,10,LAST: MOV AH,9,MOV DX,OFFSET MESG,INT 21H,LOOP LAST,MOV AH,4CH,INT 21H,；返回DOS,CODE ENDS,END BEG,；匯編結束,
