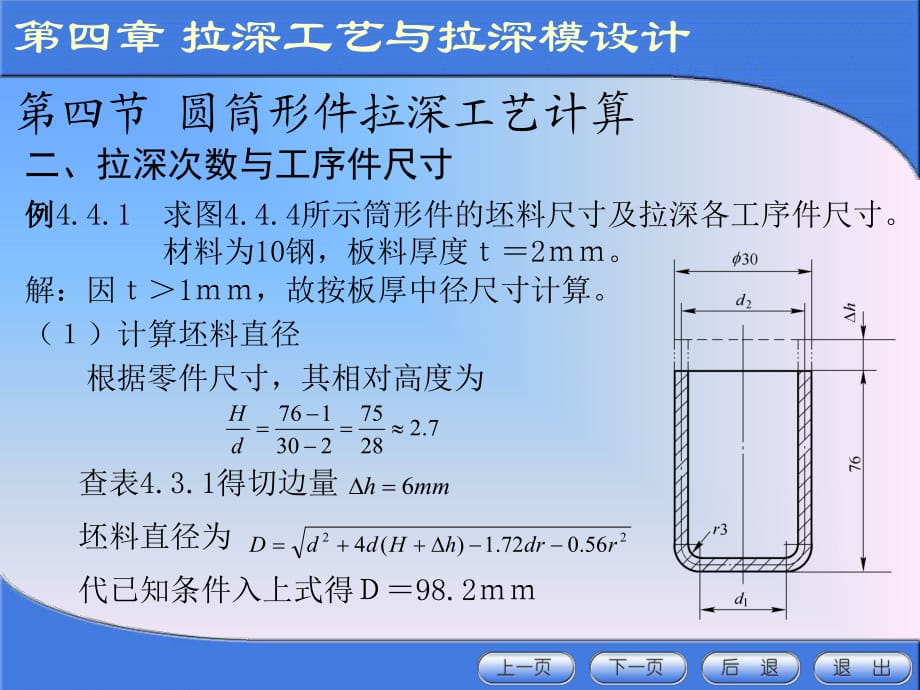

1、第 四 節 圓 筒 形 件 拉 深 工 藝 計 算例 4.4.1 求 圖 4.4.4所 示 筒 形 件 的 坯 料 尺 寸 及 拉 深 各 工 序 件 尺 寸 。 材 料 為 10鋼 ， 板 料 厚 度 2 。 第四章 拉深工藝與拉深模設計 二、拉深次數與工序件尺寸解 ： 因 1 ， 故 按 板 厚 中 徑 尺 寸 計 算 。（ ） 計 算 坯 料 直 徑 根 據 零 件 尺 寸 ， 其 相 對 高 度 為7.22875230 176 dH查 表 4.3.1得 切 邊 量 mmh 6坯 料 直 徑 為 22 56.072.1)(4 rdrhHddD 代 已 知 條 件 入 上 式 得 98.2
2、 第四章 拉深工藝與拉深模設計 （ ） 確 定 拉 深 次 數 坯 料 相 對 厚 度 為 按 表 4.4.4可 不 用 壓 料 圈 ， 但 為 了 保 險 ， 首 次 拉 深 仍 采 用 壓 料 圈 。根 據 / 2.03 ， 查 表 4.4.2得 各 次 極 限 拉 深 系 數 1 0.50， 2 0.75， 3 0.78， 4 0.80， 。故 1 1 0.50 98.2 49.2 2 2 1 0.75 49.2 36.9 3 3 2 0.78 36.9 28.8 4 4 3 0.8 28.8 23 此 時 4 23 28 ， 所 以 應 該 用 4次 拉 深 成 形 。 %2%03.2%1002.982 Dt例 4.4.1（ 續 ） 第四章 拉深工藝與拉深模設計 （ ） 各 次 拉 深 工 序 件 尺 寸 的 確 定 經 調 整 后 的 各 次 拉 深 系 數 為 ： 1 0.52， 2 78， 3 0.83， 4=0.846 各 次 工 序 件 直 徑 為 各 次 工 序 件 底 部 圓 角 半 徑 取 以 下 數 值 ： 1 8 ， 2 5 ， 3 4 各 次 工 序 件 高 度 為 例 4.4.1（ 續 ） 第四章 拉深工藝與拉深模設計 （ 4） 工 序 件 草 圖例 4.4.1（ 續 ）
