1、單擊此處編輯母版標題樣式,第一級,第二級,第三級,第四級,第五級,*,Unitrans D&T Group,單擊此處編輯母版標題樣式,第一級,第二級,第三級,第四級,第五級,單擊此處編輯母版標題樣式,*,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,,Thank You!,單擊此處編輯母版標題樣式,*,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,,謝謝!,單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣

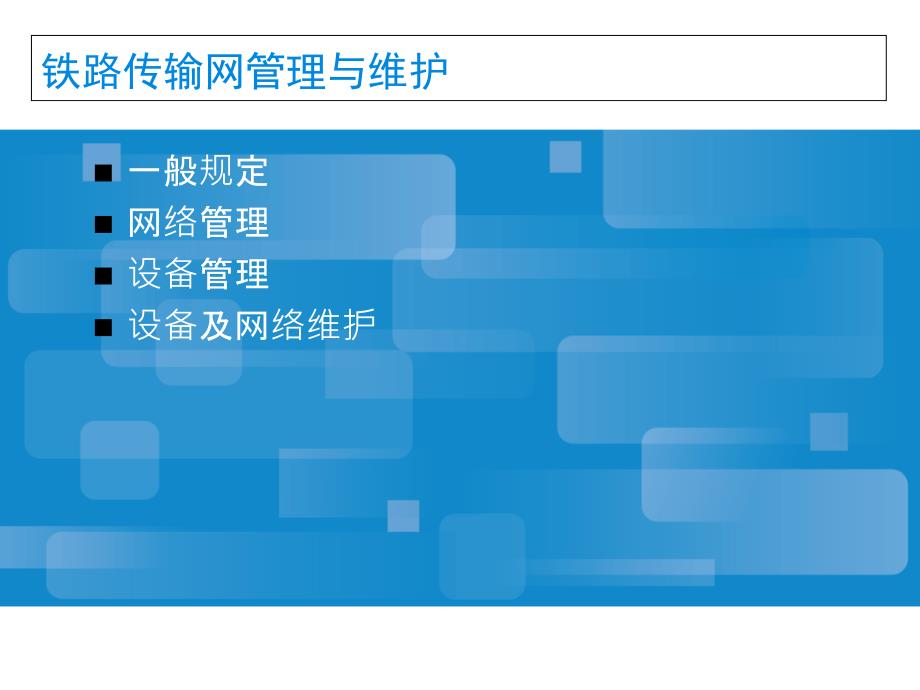

2、式,第二級,第三級,第四級,第五級,單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,*,單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,*,鐵路傳輸網管理與維護,一般規定,網絡管理,設備管理,設備及網絡維護,課件大納,一般規定,網絡管理,設備管理,設備及網絡維護,鐵路傳輸網是鐵路各種話音、數據和圖像等駝信信息的基礎承載平臺。鐵路傳輸分為骨干傳輸網和局內傳輸網（局干,/,匯聚層、接入局）,傳輸網主要采用環型網和鏈型網的拓?fù)浣Y(jié)構。,傳輸網主要設

3、備包括：基本傳輸設備（SDH、MSTP、WDM、OTN等）、監控設備(網管系統)及配套設施（列頭柜、ODF、DDF、EDF等）,課件大納,一般規定,網絡管理,設備管理,鐵路傳輸網的發展,傳輸網維護機構的設置及主要職責,鐵路傳輸網網管按三級設置，在通信中心設置總公司傳輸網管，在各鐵路局設置局傳輸網管，鐵路局可根據維護需要設置區域傳輸網管。,總公司傳輸網管的主要職責：,（1）負責骨干傳輸網運行情況的實時監控，按照障礙處理流程向下級網管和維護單位派發障礙、告警工單，并為鐵路局網絡維護及障礙處理提供技術支持；,（2）負責骨干傳輸網的數據配置；,（3）組織和落實骨干傳輸網的維修作業計劃；,5,傳輸網維護

4、機構的設置及主要職責,（4）參與骨干傳輸網施工方案的審查，并配合施工實施和確認；,（5）定期對骨干傳輸網的運用質量和資源運用情況進行匯總分析，提出網絡優化建議；,（6）組織和實施骨干傳輸網系統軟件更新和版本升級；,（7）針對骨干傳輸網維護中的疑難問題，開展網絡組巡和克缺；,（8）組織編制骨干傳輸網應急預案。,6,傳輸網維護機構的設置及主要職責,局傳輸網管職責：,（1）負責骨干傳輸網在本局管內的設備告警監控、性能監控，接收總公司網管中心派發的障礙和告警工單，指揮現場處理，跟蹤處理過程直至障礙處理結束；,（2）負責局干傳輸網運行情況的實時監控，按照障礙處理流程組織處理，并為區域網管及現場的網絡維護

5、和障礙處理提供技術支持；,（3）負責局干傳輸網的數據規劃和配置；,（4）執行管內維修作業計劃；,7,傳輸網維護機構的設置及主要職責,（5）配合管內傳輸系統的施工和確認；,（6）定期對局干傳輸網的運用質量和資源運用情況進行匯總分析，提出網絡優化建議；,（7）負責局干傳輸網系統軟件更新和版本升級；,（8）針對局干傳輸網維護中的疑難問題，開展網絡組巡和克缺；,（9）組織編制管內傳輸系統的應急預案。,8,傳輸網維護機構的設置及主要職責,區域傳輸網管的主要職責：,（1）負責所轄范圍內設備運行情況的實時監控,為現場網絡維護和障礙處理提供技術支持；,（2）根據工單完成數據制作；,（3）執行管內維修作業計劃。

6、,9,傳輸網維護機構的設置及主要職責,傳輸設備維護部門的主要職責：,（1）負責管內設備的日常巡視，負責受理業務網電路障礙申告并進行業務疏通；,（2）負責管內通信設備的障礙處理；,（3）執行管內傳輸設備維修作業計劃；,（4）負責工單的配線（纖）和電路的端到端開通測試驗證；,（5）負責管內日常施工，確保施工安全；,10,傳輸網維護機構的設置及主要職責,（6）掌握管內設備的運用質量和資源運用情況，定期完成管內設備質量分析，提交設備檢修計劃及更新改造建議；,（7）負責編制管內設備的應急預案。,11,電路管理,傳輸網電路分為三級，干線電路、局線電路和本地電路。干線電路是鐵路總公司到鐵路局和鐵路局之間的長

7、途電路，其資源管理由鐵路總公司運輸局電務部負責，日常管理由通信中心負責；局線電路是鐵路局管內的長途電路，其資源管理由鐵路局電務處負責；本地電路資源管理由鐵路局電務處或通信段負責。,業務電路開通前，傳輸資源管理部門要熟悉各類重要業務屬性和組網方式，合理安排傳輸電路，形成迂回保護。,12,電路管理,各級網管嚴格執行工單內容，數據配置嚴格實行“一人操作、一人復核”制度。,電路開通投入使用前，由工單指定單位按規定項目進行測試，其他單位做好電路測試配合工作。,電路開通投入使用后，相關單位應及時更新相關臺賬。,在業務開通、電路測試、障礙處理等作業過程中，應樹立“全程全網”和“端到端”的工作理念，業務指揮關

8、系應遵循以下規定：,13,電路管理,（1）現場服從網管，區域服從全局，下級服從上級的統一指揮；,（2）電路始端站指揮電路終端站，電路兩端站指揮電路轉接站。,14,課件大綱,一般規定,網絡管理,設備管理,設備及網絡維護,傳輸專業與其他專業的維護分界,傳輸專業與其他通信專業的維護分界：,（1）與光纜線路專業分界：以光纜進入傳輸機房第一個尾纖連接器為界，連接器（含）至傳輸設備由傳輸專業負責；,（2）與電源專業分界：以電源饋電線進入傳輸機房第一端子為界，接線端子（不含）至傳輸設備由傳輸專業負責；,（3）與通信其他專業分界：以傳輸設備所在機房的配線架上的連接器為界，連接器（含）至傳輸設備由傳輸專業負責；

9、,16,傳輸專業與其他專業的維護分界,傳輸專業與非通信專業的維護分界，以進入傳輸機房的第一個連接器為界，連接器（含）至傳輸設備由傳輸專業負責；有協議規定的按照鐵路局相關部門協議規定的界面為準。,17,維護部門應根據需要配備維護儀表和工器具，主要包括：,OTN綜合分析儀、光譜分析儀、光波長計、SDH傳輸分析儀、誤碼測試儀、以太網測試儀、穩定光源、光功率計、光可變衰耗器、頻率計、光回?fù)p測試儀、色散測試儀、光時域反射儀（OTDR）、PCM音頻話路測試儀、電平振蕩器、電平表、示波器、雜音儀、光纖顯微鏡、紅外測溫儀、鉗形電流表、固定衰耗器、擦纖器、法蘭盤、跳纖等。,18,維護部門應具備以下主要技術資料：

10、,（1）相關工程竣工資料、驗收測試記錄；,（2）傳輸網系統資料，包括傳輸系統圖/網絡拓?fù)鋱D、時鐘同步圖、機架面板布置圖、設備連纖圖等；,（3）室內布線系統圖，包括通信線纜（室內及樓層間）、電源、地線等各種布線系統圖；,（4）機房平面布置圖，標明所裝設備位置，注明相互間隔；,19,（5）設備技術資料，包括說明書、維護手冊、操作手冊等；,（6）設備檢修記錄，包括年度/月度檢修、春檢秋鑒、電路測試記錄等；,（7）儀表、儀器的說明書和使用手冊；,（8）各類傳輸統計分析表及安全分析記錄；,（9）應急預案。,20,維護部門應建立傳輸系統運用臺賬，設專人負責，每月至少核對整理一次，有變動時及時更新。臺賬資料

11、應具備電子和紙面兩種形式，實現各級維護部門信息共享。主要臺賬應包括：,（1）系統臺賬（含波道/通道分配圖、時隙及端口運用臺賬、ODF/DDF架臺賬等）；,（2）設備臺賬（含傳輸設備及網管系統型號、軟硬件版本、配置、數量、生產廠家、開通時間等）；,21,（3）電路臺賬（含開通時間、電路的起點和終點、速率、電路名稱、詳細徑路和DDF/ODF接口位置和所屬傳輸系統等）；,（4）業務臺帳（含應急通信網、電視電話會議網、客票系統、紅外線軸溫系統、數字調度系統、GSM-R系統、TDCS、CTC等系統的全程電路構成示意圖等）。,22,課件大綱,一般規定,網絡管理,設備管理,設備及網絡維護,SDH/MSTP設備維修項目及周期,24,WDM設備維修項目及周期,25,OTN設備維修項目及周期,26,OLP設備維修項目及周期,27,
