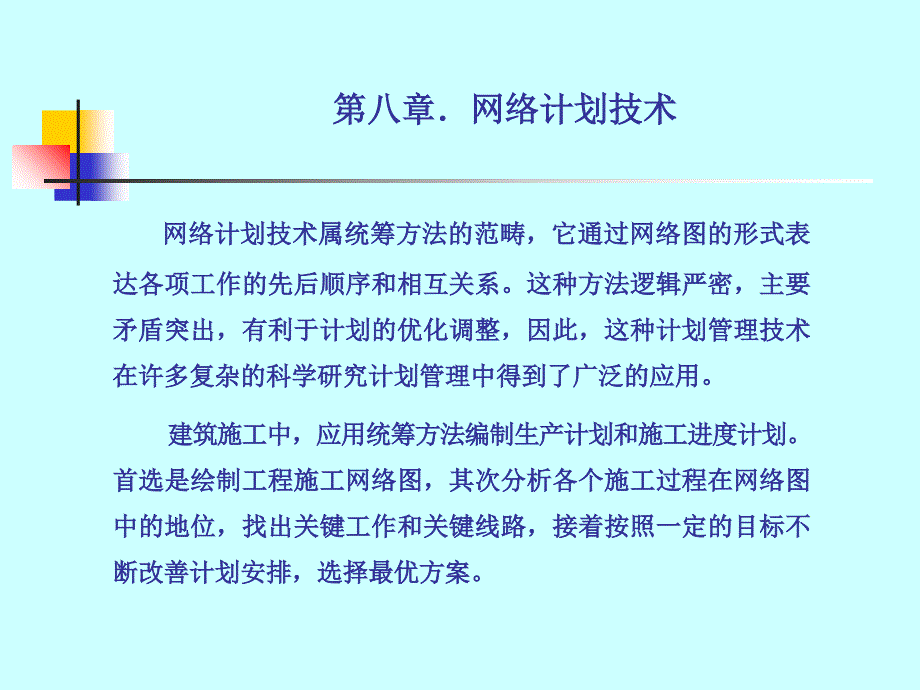

單擊此處編輯母版標題樣式,單擊此處編輯母版文本樣式,第二級,第三級,第四級,第五級,*,第八章網絡計劃技術,網絡計劃技術屬統籌方法的范疇，它通過網絡圖的形式表達各項工作的先后順序和相互關系這種方法邏輯嚴密，主要矛盾突出，有利于計劃的優化調整，因此，這種計劃管理技術在許多復雜的科學研究計劃管理中得到了廣泛的應用建筑施工中，應用統籌方法編制生產計劃和施工進度計劃首選是繪制工程施工網絡圖，其次分析各個施工過程在網絡圖中的地位，找出關鍵工作和關鍵線路，接著按照一定的目標不斷改善計劃安排，選擇最優方案第一節雙代號網絡圖的概念,雙代號網絡圖是目前應用較為普遍的一種網絡計劃形式雙代號網絡圖的基本特點，是用矢箭表示所要進行的工作，圓圈表示工作之間的聯結；如果指向某結點的工作沒有全部完成，它后面的工作就不能開始對于工作數目較多的雙代號網絡圖，某項工作和其它工作的相互關系可以分為三類，即緊前工作、緊后工作、平等工作第一節雙代號網絡圖的概念,一繪圖符號,（一）工作（活動、工序、施工過程、施工項目）,1工作用矢箭表示，箭頭方向表示工作的前進方向（從左向右）；,2矢箭的長短與時間無關；,3箭尾表示工作的開始，箭頭表示工作的完成；,4工作的名稱或內容寫在矢箭上面，工作持續的時間寫在矢箭下面；,持續時間,i,j,工作名稱,第一節雙代號網絡圖的概念,（二）,事件（結點、節點）,網絡圖中的圓圈表示工作之間的聯結，在時間上它表示指向某結點的工作全部完成后，該結點后面的工作才能開始，所以結點也稱為事件，反映前后工作交接過程的出現。

1.,事件用表示，圓圈中編上正整數號碼，稱為事件編號每項工作都可用箭尾和箭頭的事件編號（,i,j）,作為該工作的代號，故稱雙代號表示法第一節雙代號網絡圖的概念,2.,在同一個網絡圖中不得有相同的事件編號3.,事件的編號，一般應滿足,ij,的要求，即箭尾號碼（工作的起點事件）要小于箭頭號碼（工作的終點事件）三）,虛工作（邏輯矢箭）,虛工作僅僅表示工作之間的先后順序，用虛線表示，它的持續時間為,0,第一節雙代號網絡圖的概念,二基本規則,（一）,不得有兩個以上的矢箭，同時從一個結點發出且同時指向另一結點此時，必須用虛工作表示它們的關系工作,B,工作,B,工作,A,工作,A,1,2,1,3,2,第一節雙代號網絡圖的概念,（二）,在網絡圖上不得存在閉合回路三）,同一項工作在一個網絡圖上不能表達二次以上四）,一張網絡圖只能有一個事件表示整個計劃的開始，稱開始事件，同時也只能有一個事件表示整個計劃的完成，稱結束事件五）,對平行搭接進行的工作，在雙代號網絡圖中，應分段表達第一節雙代號網絡圖的概念,三繪圖方法,雙代號網絡圖的繪制要注意以下幾點：,（1）,遵守繪圖的基本規則；,（2）,遵守工作之間的工藝順序；,（3）,遵守工作之間的組織順序。

網絡圖的繪制方法，一般可歸納為以下三種：,第一節雙代號網絡圖的概念,（一）,從工藝網絡圖到生產網絡圖的畫法,舉例：,某三跨車間地面混凝土工程如圖示，分為,A,B,C,三個施工段，由地面回填土、鋪設道碴墊層和澆搗混凝土三個施工過程組成搭接施工，其施工持續時間如表所示,第一節雙代號網絡圖的概念,1,繪制工藝網絡圖,對于,A,、,B,、,C,各跨的施工工藝順序，均由回填土鋪墊層澆混凝土三個施工過程組成，因此，首選可以畫出其工藝網絡圖第一節雙代號網絡圖的概念,2,表達組織邏輯約束,以上工藝網絡圖各施工過程必須同時擁有三支專業隊伍才能實現，如考慮到每個施工過程交由一個專業隊伍來完成，且在三跨之間的施工順序為,A,B,C,；,則可引入虛工作將上述工藝網絡圖調整為如下所示的形式：,第一節雙代號網絡圖的概念,第一節雙代號網絡圖的概念,3,邏輯關系綜合分析和修正,上圖為了考慮組織約束增加了虛工作，使得沒有邏輯關系的某些工作也產生了制約關系，如虛工作（,4,5,）鋪墊層,B,的緊前工作有鋪墊層,A,，,但是通過虛工作（,5,6,）的引伸又表示回填土,C,必須在鋪墊層,A,之后才能進行，這顯然是不合理的約束；同樣的情況還有鋪墊層,C,。

所以，對上述調整后的網絡圖要進修正，得到下面的修正圖第一節雙代號網絡圖的概念,經過上述3個過程得到了可以用于指導現場施工的生產網絡圖第一節雙代號網絡圖的概念,（一）,從工序流線圖到生產網絡圖的畫法,與“從工藝網絡圖到生產網絡圖的畫法”類似1,從三個施工過程分別在,A、B、C,三跨按順序展開施工出發，可畫出工序組織順序流線圖如下所示：,第一節雙代號網絡圖的概念,第一節雙代號網絡圖的概念,2,考慮工藝進程上的約束對上述關系加虛工作進行調整第一節雙代號網絡圖的概念,3,對不合理邏輯關系進行修正,上述兩種辦法所得結果，圖形形式略有不同，但不質完全一致第一節雙代號網絡圖的概念,（三）,直接分析繪圖法,這是在充分研究和熟悉施工方案的基礎上，同時考慮工作之間的工藝關系和組織順序，從左到右依次把各項工作表達成雙代號網絡圖的方法在工藝復雜、施工分段不十分明確的情況下，往往需要采用這種方法邊畫、邊分析檢查、邊修改第一節雙代號網絡圖的概念,三個圖的形式似有不同，但本質沒有不同,。
