《金屬及其合金耐蝕性》由會員分享，可在線閱讀，更多相關《金屬及其合金耐蝕性（6頁珍藏版）》請在裝配圖網(wǎng)上搜索。

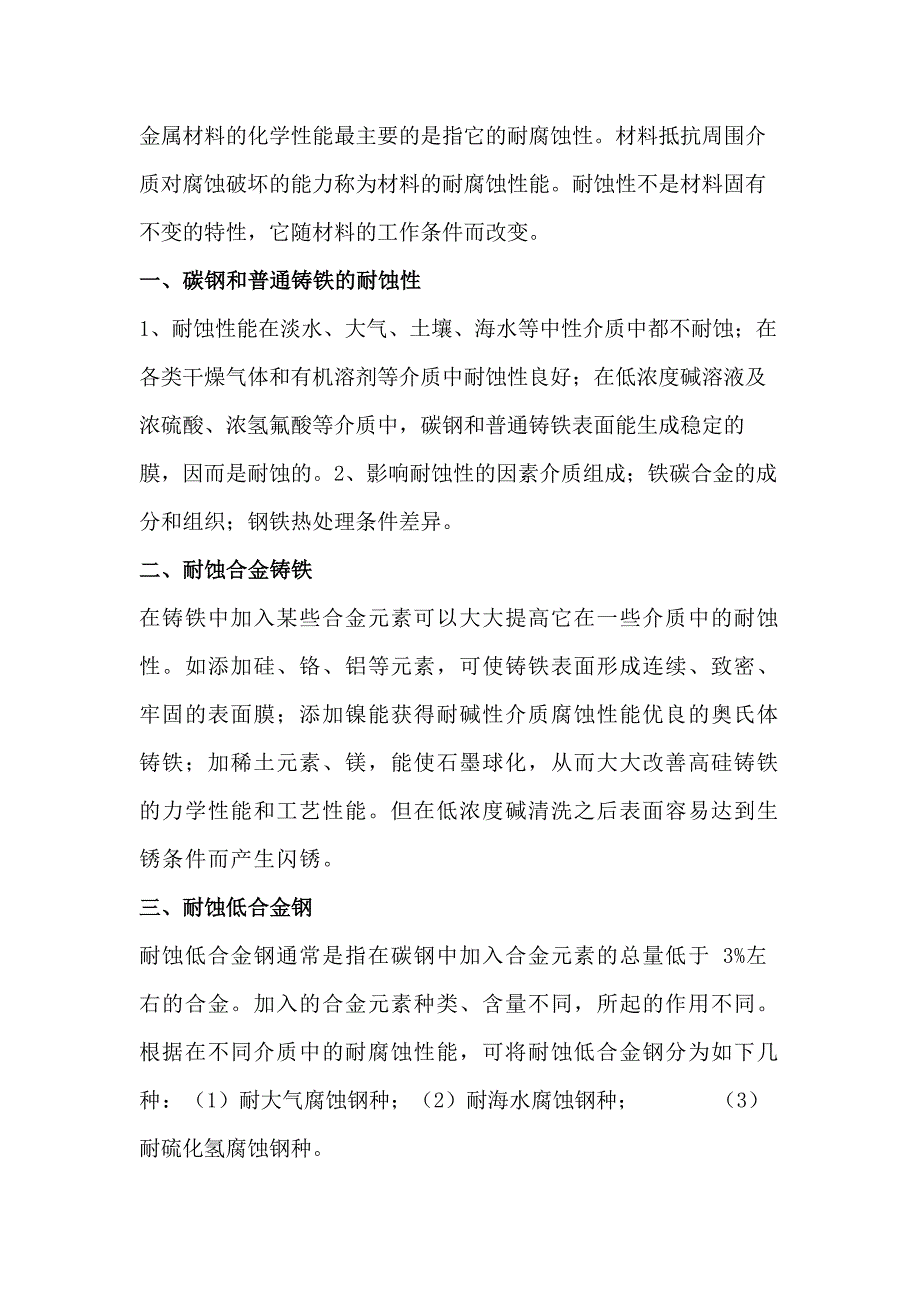

1、金屬材料的化學性能最主要的是指它的耐腐蝕性。材料抵抗周圍介質對腐蝕破壞的能力稱為材料的耐腐蝕性能。耐蝕性不是材料固有不變的特性，它隨材料的工作條件而改變。
一、碳鋼和普通鑄鐵的耐蝕性
1、耐蝕性能在淡水、大氣、土壤、海水等中性介質中都不耐蝕；在各類干燥氣體和有機溶劑等介質中耐蝕性良好；在低濃度堿溶液及濃硫酸、濃氫氟酸等介質中，碳鋼和普通鑄鐵表面能生成穩(wěn)定的膜，因而是耐蝕的。2、影響耐蝕性的因素介質組成；鐵碳合金的成分和組織；鋼鐵熱處理條件差異。
二、耐蝕合金鑄鐵?
在鑄鐵中加入某些合金元素可以大大提高它在一些介質中的耐蝕性。如添加硅、鉻、鋁等元素，可使鑄鐵表面形成連續(xù)、致密、牢固的表
2、面膜；添加鎳能獲得耐堿性介質腐蝕性能優(yōu)良的奧氏體鑄鐵；加稀土元素、鎂，能使石墨球化，從而大大改善高硅鑄鐵的力學性能和工藝性能。但在低濃度堿清洗之后表面容易達到生銹條件而產生閃銹。
三、耐蝕低合金鋼?
耐蝕低合金鋼通常是指在碳鋼中加入合金元素的總量低于 3%左右的合金。加入的合金元素種類、含量不同，所起的作用不同。根據(jù)在不同介質中的耐腐蝕性能，可將耐蝕低合金鋼分為如下幾種：（1）耐大氣腐蝕鋼種；（2）耐海水腐蝕鋼種；?? ?（3）耐硫化氫腐蝕鋼種。
四、不銹鋼的耐蝕性
不銹鋼是鉻、鎳含量較高的合金鋼。通常把耐大氣腐蝕的合金鋼稱為不銹鋼，把在酸中及其它強腐蝕性介質中耐腐蝕的合金鋼稱為耐酸
3、鋼。一般把上述不銹鋼與耐酸鋼統(tǒng)稱為不銹耐酸鋼或簡稱為不銹鋼。1、鉻13不銹鋼鉻13不銹鋼（馬氏體、鐵素體）的牌號對照見下表：
中國
美國
英國
西德
日本
前蘇聯(lián)
1Cr13 馬氏體
AISI 403、410
En 56B
W-Nr, 4021
SUS 21、22
Э>K2
2Cr13 馬氏體
AISI 420
En 56C
W-Nr, 4034
SUS 23
Э>K2
1Cr13 鐵素體
AISI 405
En 56A
W-Nr, 4001、4024
SUS 38
? ? ? ? ? ? ? ? ??
本鋼種含鉻12~14％，約為不銹鋼必需含
4、鉻的最低量（Cr＞12％）。它可經(jīng)熱處理硬化，產生帶磁性的馬氏體結構，所以通稱馬氏體不銹鋼。低碳品種有鐵素體不銹鋼。它的耐蝕性和其它不銹鋼類似。能夠耐大氣、水、硝酸、堿、鹽、有機酸、有機化合物及其它氧化性環(huán)境的腐蝕；不耐非氧化性酸（硫酸、鹽酸等）的腐蝕。在含有鹵素離子的溶液中可產生孔蝕和應力腐蝕破裂。由于它不含鎳，鉻含量也較低，所以一般耐蝕性都低于鉻17鐵素體和鉻18鎳9奧氏體不銹鋼。它的強度和硬度高，韌性較低，常用于同時需要耐蝕性、強度和硬度的部件，如閥門部件、球軸承等。一般不用作槽、管等化工設備。
2、鉻17不銹鋼?? ?
鉻17 不銹鋼（鐵素體）的牌號對照見下表：
中國
美國
5、英國
西德
日本
前前蘇聯(lián)
Cr17Ti
AISI 430
En 60
W-Nr, 4016、4510
SUS 24
Э>K645
鉻17不銹鋼含鉻17~27％，晶粒結構主要是帶磁性的鐵素體，所以通稱鐵素體不銹鋼。它不能經(jīng)熱處理硬化，但可通過冷加工硬化。它的耐蝕性和其它不銹鋼類似，耐大氣性能優(yōu)良，耐硝酸和其它氧化性環(huán)境，也耐堿、鹽、水、有機酸及其它有機化合物的腐蝕。不耐非氧化性酸（硫酸、鹽酸等）的腐蝕。其耐蝕性優(yōu)于馬氏體不銹鋼，低于奧氏體不銹鋼，但在耐應力腐蝕破裂方面優(yōu)于奧氏體不銹鋼。主要用于耐大氣腐蝕的如汽車和建筑業(yè)的各類部件、家庭用具等，也可用于硝酸工業(yè)的設備（如貯罐）
6、。但因其焊接、加工性能遠低于鉻18 鎳9鋼，故在化工方面的應用受到了限制。本鋼種有含鈦、不含鈦和低碳等幾個品種，其耐蝕性基本相似，低碳含鈦的鋼對晶間腐蝕有較強的抵抗力。
3、鉻18鎳9不銹鋼鉻18鎳9不銹鋼（奧氏體）的牌號對照見下表：
中國
美國
英國
西德
日本
前前蘇聯(lián)
0Cr18Ni9
304、304L
58E
4301、4306
27、28
ЭИ842
1Cr18Ni9
302
58A
4300
39、40
ЭЯ1
1Cr18Ni9T（i???Nb）
321（347）
58B（F）
4541（4550）
29
ЭЯT
Cr25Ni20
7、
310、314
?
??
42
?
Cr18Mn8Ni5?? ? ? ?
202
?
?
??
?
鉻18鎳9不銹鋼（奧氏體）是含鉻 11％以上或同時含鎳的鋼種的通稱。它在常溫氧化性環(huán)境（如大氣、水、強氧化性酸等）中容易鈍化，使表面產生一層以氧化鉻（Cr2O3）為主，保護性很強的薄膜，其腐蝕率極低，因此得“不銹鋼”之名。但當溫度增高或環(huán)境的氧化能力減小時，將由鈍態(tài)變?yōu)榛顟B(tài)，腐蝕顯著增大。各類不銹鋼對有機酸、有機化合物、堿、中性溶液和多種氣體都有良好耐蝕性。在非氧化性酸（硫酸、鹽酸等）中腐蝕嚴重。不銹鋼設備的腐蝕常常為局部腐蝕，當處于鈍態(tài)和活態(tài)邊緣，在含有鹵素離子的鹽溶
8、液中，可能產生孔蝕。在含有對應力腐蝕敏感離子（如Cl－?、OH?－?等）的溶液中，受應力的部分（如焊縫附近）則可能產生危險的應力腐蝕破裂。焊縫兩側的敏化區(qū)還易產生晶間腐蝕。鉻鎳鋼的耐蝕性和機械性能都超過單純鉻鋼。鎳的加入促進奧氏體結構的生成，可得到更好的機械性能，特別是使韌性提高，同時又增大了鈍化范圍，使它更容易鈍化。鉻18鎳9鋼是不銹鋼中用途最廣的品種。它沒有磁性，不能不能經(jīng)熱處理硬化，但和鐵素體不銹鋼一樣，可經(jīng)冷加工硬化。加入少量鈦或鈮的品種對晶間腐蝕的抗力較高，也稱“穩(wěn)定鋼”。鉻、鎳含量越高，耐蝕性和耐熱性也越高，如鉻25鎳20鋼就具有耐高溫氧化的特點。此外，還生產了以錳代鎳的節(jié)鎳或無鎳
9、鋼（鉻錳氮鋼）。所有以上品種耐蝕性基本相同，唯有含鉬 2~4%的鉻鎳鉬鋼對非氧化性酸、鹵化物等介質的耐蝕性較好，不易產生孔蝕，因差別較多，所以另列表。
4、鉻18鎳12鉬（鈦）不銹鋼鉻18鎳12鉬（鈦）不銹鋼（奧氏體）的牌號對照見下表：
中國
美國 AISI
英國 En
西德 DIN
日本 SUS
前蘇聯(lián)ЭИ
Cr18Ni12Mo2~3?? ? ? ?
316、316L
58H、58J
4436、4570-1 4573
32、33、35
400-1
Cr18Ni12Mo2Ti
317
?
4449
?
? ??
Cr26Mo1
E-Brite 26-1
10、
本鋼種和一般鉻鎳不銹鋼相似，氮由于加入了2~4%的鉬，所以在許多方面比鉻鎳不銹鋼更為優(yōu)越，特別是在非氧化性酸和熱的有機酸、氯化物中的耐蝕性要比鉻鎳不銹鋼好得多，抗孔蝕的能力也越好。含鈦或鈮的鋼對晶間腐蝕有較強的抗力。含鉬的鉻錳氮（鎳）鋼耐蝕性與鋼種基本類似，因此，可作本鋼種的代用品。鉻26鉬1微碳鐵素體不銹鋼（E-Brite 26-1）耐蝕性與本鋼種類似，與其它無鎳鐵素體鋼同樣具有耐孔蝕和應力腐蝕破裂的優(yōu)點，且因碳、氮的含量低，所以也耐晶間腐蝕?？勺鞅句摲N的節(jié)鎳代用品。
5、鉻20鎳 22~30不銹鋼―20號合金鉻 20 鎳 22~30 不銹鋼不銹鋼國外商品名為Durime 20（鑄材），Carpehter 20（鍛材），Worthite。牌號見下表：
牌號
20號合金
鎳、鉻、鉬耐熱不銹鋼
C6
本類合金因鉻、鎳含量較高，所以耐蝕性比普通不銹鋼更高?？捎糜谔幚砹蛩?、硝酸、磷酸、混酸、亞硫酸、有機酸、堿、鹽溶液、硫化氫等。在某些濃度下，還可用于高溫。但不耐濃或熱的鹽酸、濕的氟、氯、溴、碘、王水等的腐蝕。因為價格較貴，一般由于腐蝕嚴重的環(huán)境以及高溫、高速下磨蝕嚴重的部件，如閥、泵等。不同牌號的鋼種由于合金成份略有差異，在個別環(huán)境中耐蝕性可能有差別，使用時要注意。
金屬及其合金耐蝕性
