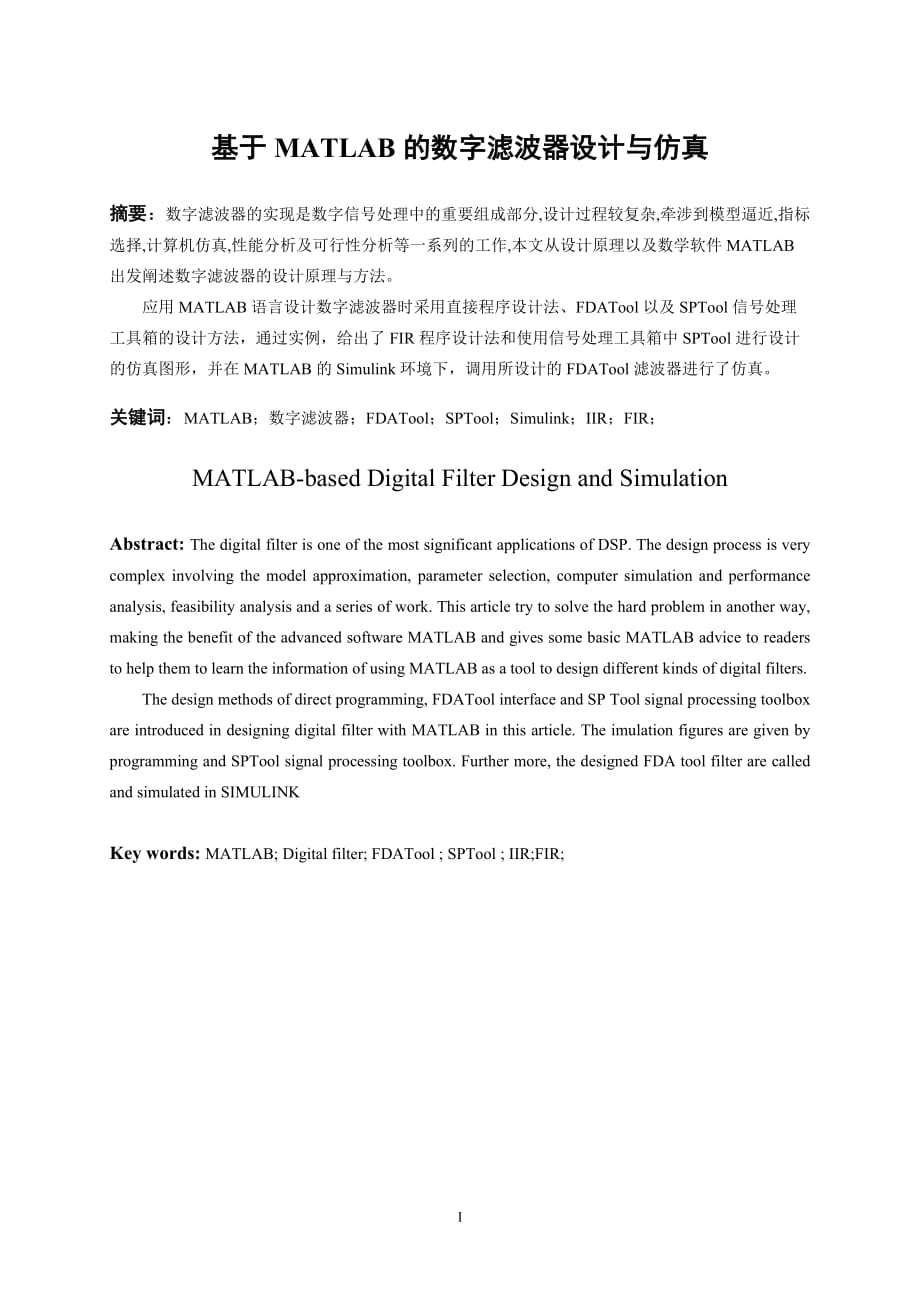

1、基于MATLAB的數字濾波器設計與仿真 摘要：數字濾波器的實現是數字信號處理中的重要組成部分,設計過程較復雜,牽涉到模型逼近,指標選擇,計算機仿真,性能分析及可行性分析等一系列的工作,本文從設計原理以及數學軟件MATLAB出發闡述數字濾波器的設計原理與方法。 應用MATLAB語言設計數字濾波器時采用直接程序設計法、FDATool以及SPTool信號處理工具箱的設計方法，通過實例，給出了FIR程序設計法和使用信號處理工具箱中SPTool進行設計的仿真圖形，并在MATLAB的Simulink環境下，調用所設計的FDATool濾波器進行了仿真。 關鍵詞：MATLAB；數字濾波器；FDA

2、Tool；SPTool；Simulink；IIR；FIR； MATLAB-based Digital Filter Design and Simulation Abstract: The digital filter is one of the most significant applications of DSP. The design process is very complex involving the model approximation, parameter selection, computer simulation and performance analys

3、is, feasibility analysis and a series of work. This article try to solve the hard problem in another way, making the benefit of the advanced software MATLAB and gives some basic MATLAB advice to readers to help them to learn the information of using MATLAB as a tool to design different kinds of digi

4、tal filters. The design methods of direct programming, FDATool interface and SP Tool signal processing toolbox are introduced in designing digital filter with MATLAB in this article. The imulation figures are given by programming and SPTool signal processing toolbox. Further more, the designed F

5、DA tool filter are called and simulated in SIMULINK Key words: MATLAB; Digital filter; FDATool ; SPTool ; IIR;FIR; 1引言 1.1數字濾波器的研究背景與意義 當今，數字信號處理[1]（DSP：Digtal Signal Processing）技術正飛速發展，它不但自成一門學科，更是以不同形式影響和滲透到其他學科；它與國民經濟息息相關，與國防建設緊密相連；它影響或改變著我們的生產、生活方式，因此受到人們的普遍關注。 數

6、字化、智能化和網絡化是當代信息技術發展的大趨勢，而數字化是智能化和網絡化的基礎，實際生活中遇到的信號多種多樣，例如廣播信號、電視信號、雷達信號、通信信號、導航信號、射電天文信號、控制信號、氣象信號、遙感遙測信號，等等。上述信號大部分是模擬信號，也有小部分?jǐn)?shù)字信號。模擬信號是自變量的連續函數，自變量可以是一維的，也可以是二維或多維的。大多數情況下一維模擬信號的自變量是時間，經過時間上的離散化（采樣）和幅度上的離散化（量化），這類模擬信號便成為一維數字信號。因此，數字信號實際上是用數字序列表示的信號，語音信號經采樣和量化，得到的數字信號是一個一維離散的時間序列；而圖像信號經采樣和量化后，得到的數字

7、信號是一個二維離散空間序列。數字信號處理，就是用數值計算的方法對數字序列進行各種處理，把信號變換成符合需要的某種形式。例如，對數字信號經過濾波以限制他的頻帶或濾除噪音和干擾，或?qū)⑺麄兣c其他信號進行分離；對信號進行頻譜分析或功率譜分析以了解信號的頻譜組成，進而對信號識別；對信號進行某種變換，使之更適合傳輸、存儲和應用；對信號進行編碼以達到數據壓縮的目的，等等。 數字濾波技術是數字信號分析、處理技術的重要分支[2-4]。無論是信號的獲取、傳輸，還是信號的處理和交換都離不開濾波技術，它對信號安全可靠和有效靈活地傳輸是至關重要的。在所有的電子系統中，使用最多技術最復雜的要算數字濾波器了，數字濾波器的

8、優劣直接決定產品的優劣。 1.2數字濾波器的應用現狀與發展趨勢 在信號處理過程中，所處理的信號往往混有噪聲，從接收到的信號中消除或減弱噪音是信號處理和傳輸中十分重要的問題。根據有用信號和噪音的不同特性，提取有用信號的過程稱為濾波，實現濾波的系統稱為濾波器。在近代電信設備和各類控制系統中，數字濾波器的應用極為廣泛，這里只列舉部分應用最成功的領域。 （1）語音處理 語音處理是最早應用數字濾波器的領域之一，也是最早推動數字信號處理理論發展的領域之一。該領域主要包括5個方面的內容：第一，語音信號分析。即對語音信號的波形特征、統計特征、模型參數等進行分析計算；第二，語音合成。即利用專用數字硬件或

9、在通用計算機上運行軟件來產生語音；第三，語音識別。即用專用硬件或計算機識別人講的話，或者識別說話的人；第四，語音增強。即從噪音或干擾中提取被掩蓋的語音信號。第五，語音編碼。主要用于語音數據壓縮，目前已經建立了一系列語音編碼的國際標準，大量用于通信和語音處理。近年來，這5個方面都取得可不少的研究成果，并且，在市場上已出現了一些相關的軟件和硬件產品。例如，盲人閱讀器、啞人語音合成器、口授打印機、語音應答機，各種會說話的儀器和玩具，以及通信和視聽產品大量使用的音頻編碼技術。 （2）圖像處理 數字濾波技術以成功地應用于靜態圖像和活動圖像的恢復和增強、數據壓縮、去噪音和干擾、圖像識別以及層析X射線攝

10、影，還成功地應用于雷達、聲納、超聲波和紅外信號的可見圖像成像。 （3）通信 在通信技術領域內，幾乎沒有一個分支不受到數字濾波技術的影響。信源編碼、信道編碼、調制、多路復用、數據壓縮以及自適應信道均衡等，都廣泛應用數字濾波器，特別是在數字通信、網絡通信、圖像通信、多媒體通信等應用中，離開了數字濾波器，幾乎寸步難行。其中，被認為是通信技術未來發展方向的軟件無線電技術，更是以數字濾波器為基礎。 （4）電視 數字電視取代模擬電視已是必然趨勢。高清晰度電視的普及指日可待，與之配套的視頻光盤技術已經形成具有巨大市場的產業；可視電話和會議電視產品不斷更新?lián)Q代。視頻壓縮和音頻壓縮技術所取得的成就和標準

11、化工作，促成了電視領域產業的蓬勃發展，而數字濾波器及其相關技術是視頻壓縮和音頻壓縮技術的重要基礎。 （5）雷達 雷達信號占有的頻帶非常寬，數據傳輸速率也非常高，因而壓縮數據量好降低數據傳輸速率是雷達信號數字處理面臨的首要問題。高速數字器件的出現促進了雷達信號處理技術的進步。在現代雷達系統中，數字信號處理部分是不可或缺的，因為從信號的產生、濾波、加工到目標參數的估計和目標成像顯示都離不開數字濾波器技術。雷達信號的數字濾波器是當今十分活躍的研究領域之一。 （6）生物醫學信號處理 數字濾波器在醫學中的應用日益廣泛，如對腦電圖和心電圖的分析、層析X射線攝影的計算機輔助分析、胎兒心音的自適應檢測

12、等。 （7）其他領域[5] 數字濾波器的應用領域如此廣泛，以至于想完全列舉他們是根本不可能的，除了以上幾個領域外，還有很多其他的應用領域。例如，在軍事上被大量應用于導航、制導、電子對抗、戰場偵測；在電力系統中被應用于能源分布規劃和自動檢測；在環境保護中被應用于對空氣和噪聲干擾的自動檢測；在經濟領域中被應用于股票市場預測和經濟效益分析，等等。 1.3數字濾波器的實現方法分析 數字濾波器的實現[6]，大體上有如下幾種方法： （1）在通用的微型機上用軟件實現。 軟件可以由使用者自己編寫或使用現成的。自IEEE DSP Comm.于1979年推出第一個信號處理軟件包以來，國外的研究機構、公

13、司也陸續推出不同語言不同用途的信號處理軟件包。這種實現方法速度較慢，多用于教學與科研。 （2）用單片機來實現 目前單片機的發展速度很快，功能也很強，依靠單片機的硬件環境和信號處理軟件可用于工程實際，如數字控制、醫療儀器等。 （3）利用專門用于信號處理的DSP片來實現。 DSP芯片較之單片機有著更為突出的優點，如內部帶有乘法器、累加器，采用流水線工作方式及并行結構，為信號處理技術應用于工程實際提供了可能。 1.4 MATLAB軟件介紹 MATLAB是由美國的MathWorks公司推出的一套高性能的數值計算和可視化軟件,它是由Matrix(矩陣)和Laboratory(實驗室)的前三個

14、之母組成。它集數值分析、矩陣運算、信號處理和圖形顯示于一體,構成了一個方便友好的用戶環境界面。在MATLAB內部配備了涉及到自動控制、信號處理和計算機仿真等種類繁多的工具箱,所以MATLAB的應用非常廣泛,它可涉足于數值分析、控制、信號分析和通信等多種領域。 MATLAB不僅可完成基本代數運算操作,而且還可完成矩陣函數運算,提供豐富的實用函數命令。另外, MATLAB最重要的特點就是易于擴展,允許用戶自行構建指定功能的M文件,從而構成適合其他領域的工具箱,這大大擴展了MATLAB的適用范圍。 1.5本章小結 數字濾波器精確度高、使用靈活、可靠性高，具有模擬設備沒有的許多優點，已廣泛地應用

15、于各個科學技術領域，例如數字電視、語音、通信、雷達、聲納、遙感、圖像、生物醫學以及許多工程應用領域。隨著信息時代數字時代的到來，數字濾波技術已經成為一門極其重要的學科和技術領域。以往的濾波器大多采用模擬電路技術，但是，模擬電路技術存在很多難以解決的問題。例如，模擬電路元件對溫度的敏感性，等等。而采用數字技術則避免很多類似的難題，當然數字濾波器在其他方面也有很多突出的優點，這些都在前面部分已經提到，這些都是模擬技術所不能及的，所以，采用數字濾波器對信號進行處理是目前的發展方向。 2數字濾波器概述 數字濾波器可以用差分方程、單位取樣響應以及系統函數等表示。對于研究系統的實現方法

16、，即它的運算結構來說，用框圖表示最為直接。 一個給定的輸入輸出關系，可以用多種不同的數字網絡來實現。在不考慮量化影響時，這些不同的實現方法是等效的；但是在考慮量化影響時，這些不同的實現方法性能上就有差異。因此，運算結構很重要，同一個系統函數,運算結構的不同，將會影響系統的精度、誤差、穩定性、經濟性以及運算速度等許多重要性能。IIR濾波器與FIR濾波器在結構上有自己不同的特點，在設計時需要綜合考慮。 2.1數字濾波器的基本結構 作為線性時不變系統的數字濾波器可以用系統函數來表示，而實現一個系統函數表示式所表示的系統可以有兩種方法：一種方法是采用計算機軟件實現；另一種方法是用加法器、乘法器、

17、延遲器等元件設計出專用的數字硬件系統，即硬件實現。不論軟件實現還是硬件實現，在濾波器的設計過程中，由同一個系統函數可以構造很多不同的運算結構。對應無限精度的系統和變量，不同的結構可能是等效的，與其輸入輸出特性無關；但是在系數和變量精度是有限的情況下，不同運算結構就有很大的差異。因此，有必要對離散時間系統的結構有一些基本的認識。 2.2.1 IIR濾波器的基本結構 一個數字濾波器可以用系統函數表示為： （2-1） 由這樣的系統函數可以得到表示輸入輸出關系的常系數線性差分方程為：

18、 （2-2） 可見數字濾波器的功能就是把輸入序列通過一定的運算變換成輸出序列。不同的運算處理方法決定了濾波器實現結構的不同。無限沖激響應濾波器的單位抽樣響應是無限長的，其差分方程如（2-2）所示，是遞歸式的，即結構上存在這輸出到輸入的反饋，其系統函數具有（2-1）的形式，因此在z平面的有限區間（0<|Z|<∞）有極點存在。 IIR濾波器實現的基本結構有： （1）IIR濾波器的直接型結構（Ⅰ型、Ⅱ型）： 優點：延遲線減少一半，可節省寄存器或存儲單元； 缺點：通常在實際中很少采用上述兩種結構實現高階系統，而是把高階變成一

19、系列不同組合的低階系統（一、二階）來實現。 （2）IIR濾波器的級聯型結構： 特點： ①系統實現簡單，只需一個二階系統通過改變輸入系數即可完成； ②極點位置可單獨調整； ③運算速度塊； ④各二階網絡的誤差互不影響，總的誤差小，對字長要求低。 缺點： 不能直接調整零點，因多個二階節的零點并不是整個系統函數的零點，當需要準確的傳輸零點時，級聯型最合適。 （3）IIR濾波器的并聯型結構 優點： ① 簡化實現，用一個二階節，通過變換系數就可實現整個系統； ② 極、零點可單獨控制、調整； ③ 各二階零、極點的搭配可互換位置，優化組合以減少運算誤差； ④ 可流水線操作

20、。 缺點：二階電平難控制，電平大易導致溢出，電平小則使信噪比減小。 a)、直接型 b)、并聯型 C)、串聯型 圖2-1 IIR濾波器的基本結構 2.1.2 FIR濾波器的基本結構 FIR濾波器的單位抽樣響應應為有限長度，一般采用非遞歸形式實現。通常的FIR數字濾波器有直接型和級聯型兩種。 FIR濾波器實現的基本結構有： （1）FIR濾波器的直接型結構： 表示系統輸入輸出關系的差分方程可寫作： （2-

21、3） 直接由差分方程得出的實現結構如圖2-2所示： 圖2-2 直接型 若h(n)程對稱特性，即此FIR濾波器具有線性相位，則可以簡化該直接型結構，下面分情況討論： 圖2-3 N為奇數時線性相位FIR 圖2-4 N為偶數時線性相位FIR （2）FIR濾波器的級聯型結構 將h(z)分解成實系數二階因子的乘積形式： (2-4) 這時FIR濾波器可用二階節的級聯型結構來實現，每個二階節用直接型結構實現。如圖所示： 圖2-5 FIR濾波器的級聯結構 這種結構的沒一節控制一對零點，因而

22、在需要控制傳輸零點時可以采用這種結構。 2.2數字濾波器的設計原理 數字濾波器根據其沖激響應函數的時域特性，可分為無限脈沖響應(IIR)濾波器和有限脈沖響應(FIR)濾波器。IIR 濾波器的特征是，具有無限持續時間沖激響應。這種濾波器一般需要用遞歸模型來實現，因而有時也稱為遞歸濾波器。FIR 濾波器的沖激響應智能持續一段時間，在工程實際中可以采用遞歸的方式實現，也可以采用非遞歸的方式實現。數字濾波器設計方法有多種，如雙線性變換法、窗函數法、頻率抽樣法、Chebyshev 逼近法等等。隨著MATLAB軟件尤其是MATLAB的信號處理工具箱的不斷完善，不僅數字濾波器的計算機輔助設計有了可能，而

23、且還可以使設計達到最優化。 數字濾波器設計的基本步驟如下： （1）確定指標 在設計一個濾波器之前，必須首先確定一些技術指標。這些技術指標需要來制定。在很多實際應用中，例如語音或音頻信號處理中，數字濾波器常用來實現選頻操作。因此，指標的形式一般確定為頻域中幅度和相位的響應。 （2）逼近 這是因為理想的頻率響應是不可能實現的，由于它的幅度響應在頻帶之間是突變的，因而其單位抽樣響應是非因果的、不可實現的，只能對其逼近。逼近所用的系統函數有無限長單位沖激響應（IIR）系統函數與有限長單位沖激響應（FIR）系統函數兩種； （3）性能分析和計算機仿真 以上兩步的結果是得到以差分或系統函數或沖

24、激響應描述的濾波器。根據這個描述就可以分析其頻率特性和相位特性，以驗證設計結果是否滿足指標要求；或者利用計算機仿真實現設計的濾波器，再分析濾波結果來判斷。 2.2.1 濾波器的性能指標 我們在進行濾波器設計時，需要確定其性能指標。一般來說，濾波器的性能要求往往以頻率響應的幅度特性的允許誤差來表征。以低通濾波器特性為例，頻率響應有通帶、過渡帶、阻帶三個范圍。 在通帶內： 1-Ap<=||<=1 |w|<=Wc 在阻帶內： ||<=Ast Wst<=|w|<=Wc 其中Wc 為通帶截止頻率，Wst為阻帶截止頻率，Ap為通帶誤差，Ast

25、為阻帶誤差。如圖2-6所示： 圖2-6 低通濾波器頻率響應幅度特性的容限圖 與模擬濾波器類似，數字濾波器按頻率特性劃分為低通、高通、帶通、帶阻、全通等類型，由于數字濾波器的頻率響應是周期的，周期為2π。 各種數字濾波器的幅度頻率響應如圖所示： 圖2-7 各種理想數字濾波器的幅度頻率響應 2.2.2 IIR數字濾波器的設計方法 目前，IIR數字濾波器的設計最通用的方法是借助于模擬濾波器的設計方法。模擬濾波器設計已經有了一套相當成熟的方法，它不但有完整的設計公式，而且還有較為完整的圖表供查詢。因此，充分利用這些已有的資源將會給數字

26、濾波器的設計帶來很大的方便，IIR 數字濾波器的設計步驟是： （1）按一定的規則將給出的數字濾波器的技術指標轉換為模擬濾波器的技術指標； （2）根據轉換后的技術指標設計模擬低通濾波器; （3）利用頻率轉換函數將得到的模擬濾波器轉換為IIR低通數字濾波器； （4）利用域轉換函數將IIR低通濾波器轉換為所需技術指標的低通、高通、帶通或帶阻數字濾波器; s-z 映射的設計方法為：沖激響應不變法、雙線性變換法等。 雙線性變換法是指首先把s平面壓縮變換到某一個中介平面s1的一條橫帶（寬度為2πT即從-πT到πT），然后再利用的關系把s1平面上的這條橫帶變換到整個z平面。這樣s平面與z平面是一

27、一對應關系，消除了多值變換性，也就消除了頻譜混疊現象。 S平面到z平面的變換可采用: (2-5) (2-6) 令,有： (2-7) 從s1平面到z平面的變換，即 (2-8) 代入上式，得到：

28、 （2-9） 一般來說，為使模擬濾波器的某一頻率與數字濾波器的任一頻率有對應關系，可引入待定常數c, (2-10) 則 （2-11） 這種s平面與z平面間額映射關系就是雙線性變換。 2.2.3 FIR數字濾波器的設計方法 IIR濾波器[7]的優點是可以利用模擬濾波器的設計結果，缺點是相位是非線性的，若需要線性相位，則要用全

29、通網絡進行校正。FIR 濾波器的優點是可方便的實現線性相位。 FIR濾波器單位沖激響應h(n)的特點： 其單位沖激響應h(n)是有限長（1<=n<=N-1），系統函數為： （2-12） 在有限z平面有（N-1）個零點，而它的（N-1）個極點均位于原點z=0處。 FIR 濾波器線性相位的特點： 如果FIR濾波器單位沖激響應為實數，而且滿足以下任一條件： 偶對稱h(n)=h(N-n-1)； 奇對稱h(n)= -h(N-n-1)； 其對稱中心在n=(N-1)/2處，則濾波器具有準確的線性相位。 窗函數設計法[

30、8]： 一般是先給定所要求的理想濾波器的頻率響應，有導出,我們知道理想濾波器的沖擊響應是無限長的非因果序列，而我們要設計的是有限長的FIR濾波器，所以要用有限長序列來逼近無限長序列，設： (2-13) 常用的方法是用有限長度的函數w(n)來截取即： (2-14) 這里窗函數就是矩形序列R(n),加窗以后對理想低通濾波器的頻率響應將產生什么樣的影響呢？根據在時域是相乘關系，在頻域則是卷積關系：

31、 （2-15） 其中，為矩形窗譜，是FIR濾波器頻率響應。 通過頻域卷積過程看的幅度函數H(W)的起伏現象，可知，加窗處理后，對理想矩形的頻率響應產生以下幾點影響： （1）使理想頻率特性不連續點處邊沿加寬，形成一個過渡帶，其寬度等于窗的頻率響應的主瓣寬度。 （2）在截止頻率的兩邊即過渡帶的兩邊，出現最大的肩峰值，肩峰的兩側形成起伏震蕩，其震蕩幅度取決于旁瓣的相對幅度，而震蕩的多少，則取決于旁瓣的多少。 （3）改變N，只能改變窗譜的主瓣寬度，改變W的坐標比例以及其絕對值的大小，但不能改變主瓣與旁瓣的相對比例（此比例由窗函數的形狀決定）。 （4）對窗函數的要求 a、窗譜主

32、瓣盡量窄，以獲取較陡的過渡帶； b、盡量減小窗譜的最大旁瓣的相對幅度；即能量集中于主瓣，使肩峰和波紋減小，增大阻帶的衰減。 下表是各種窗函數的參數指標： 表2-1 各種窗函數的比較 窗函數 旁瓣峰值衰減/db 主瓣過渡區帶寬 阻帶最小衰減/db 1.矩形窗 -13 4π/N -21 2.漢寧窗 -31 8π/N -25 3.海明窗 -41 8π/N -25 4.布萊克曼窗 -57 12π/N -54 頻率采樣法： 窗函數設計是從時域出發，把理想的用一定形狀的窗函數截取形成有限長的,來近似理想的，這樣得到的頻率響應逼近于所要求的理想的頻率

33、響應。 頻率抽樣法則是從頻域出發，把給定的理想頻率響應加以等間隔抽樣得到Hd(k),然后以此Hd(k)作為實際FIR濾波器的頻率特性的抽樣值H(k),即 (2-16) 知道H(k)后，由DFT定義可唯一確定有限長序列h(n)，利用這N個頻域抽樣值H(k)同樣利用頻率內插公式可得FIR濾波器的系數函數H(S)，以及頻率響應，即 頻率抽樣法內插公式： (2-17) 頻率抽樣法小結: 優點：可以在頻域直接設計，并且適合于最優化設計。

34、 缺點：抽樣頻率只能等于2π/N的整數倍，或等于2π/N的整數倍加上π/N。因而不能確保截止頻率Wc的只有取值，要實現自由地選擇截止頻率，必須增加抽樣點數N，但這又使計算量增大。 2.3 IIR濾波器與FIR濾波器的分析比較 前面已經介紹了IIR和FIR數字濾波器的設計方法，選擇哪一種濾波器取決于每種類型濾波器的優點在設計中的重要性。為了能在實際工作中選用恰當合適的濾波器，現將兩種濾波器特點比較分析[9]如下： （1）選擇數字濾波器是必須考慮經濟問題，通常將硬件的復雜性、芯片的面積或計算速度作為衡量經濟問題的因素。在相同的技術指標要求下，由于IIR數字濾波器存在輸出對輸入的反饋，因此可以

35、用較少的階數來滿足要求，所用的存儲單元少，運算次數少，較為經濟。例如，用頻率抽樣法設計一個阻帶衰減為20分貝的FIR數字濾波器，要33階才能滿足要求，而用雙線性變換法只需4-5階的切比雪夫IIR濾波器就可達到同樣的技術指標。說明FIR 濾波器的階數要高5-10倍左右。 （2）在多數情況下，F(xiàn)IR數字濾波器的線性相位與它的高階數帶來的額外成本相比是非常值得的。對于IIR濾波器，選擇性越好，其相位的非線性越嚴重。如果要使IIR濾波器獲得線性相位，又滿足幅度的技術要求，必須加全通網絡進行相位校正，這同樣大大增加濾波器的階數。就這點看，F(xiàn)IR優于IIR濾波器。 （3）FIR 濾波器主要采用非遞歸結

36、構，因而是穩定的，有限精度運算誤差也較小。IIR濾波器采用遞歸結構，極點必須在z平面單位圓內才能穩定。對于這種結構，運算中的舍入處理有時會引起寄生震蕩。 （4）對于FIR濾波器，由于沖激響應是有限長的，因此可以用快速傅立葉變換算法，這樣運算速度可以快的多。IIR濾波器不能這樣運算。 （5）從設計上看，IIR濾波器可以利用模擬濾波器設計的現成的閉合公式、數據和表格，可以用完整的設計公式來設計各種選頻濾波器。一旦選定了已知的一種逼近方法，就可以直接把技術指標帶入一組設計方程計算出濾波器的階數和系統函數的系數。FIR濾波器一般沒有現成的設計公式。窗函數法只給出了窗函數的計算公式，但計算通帶和阻帶

37、衰減仍無顯示表達式。一般FIR 濾波器設計僅有計算機程序可利用，因而需要借助于計算機。 FIR、IIR兩種濾波器的特點比較如下表所示： 表2-2 兩種濾波器特點比較分析 FIR濾波器 IIR濾波器 設計方法 一般無解析的設計公式，要借助計算機程序完成 利用已有的成果，可簡單、有效地完成設計 設計結果 可得到幅度特性（可以多帶）和線性相位（最大優點） 只能得到幅度特性，相頻特性未知，如需要線性相位，須用全通網絡校正，但增加濾波器階數和復雜性 穩定性 極點全部在原點（永遠穩定）無穩定性問題 有穩定性問題 階數 高 低 結構 非遞歸結構 遞歸系統 運算誤差

38、 一般無反饋，運算誤差小 有反饋，由于運算中的四舍五入會產生極限環 FIR、IIR兩種濾波器設計的具體實例優缺點比較如下： 下圖是在同一技術指標下，利用FDATool（下章將詳細介紹）界面設計的低通數字濾波器的幅頻特性。 其具體指標是：Fs=50Hz, fc=14.5Hz,該低通濾波器的階次為50。分別采用FIR、IIR兩種算法設計，其幅頻特性如下： 圖2-8 FIR窗函數設計法 圖2-9 IIR巴托沃斯設計法 由以上兩圖可以看出：同一技術指標下，采用不同的算法會得出截然不同的設計結果。采用FIR窗函數法設計出來的濾波器具有較為理想的幅頻特性，且能得到線性相位的相頻特性

39、如圖2-8所示。而采用IIR巴托沃斯法設計的濾波器，其幅頻特性不太理想，難以滿足設計要求，且不具有線性相位如圖2-9所示。 2.4 本章小結 本章主要介紹了IIR濾波器和FIR濾波器的性能指標、設計方法和各自的特點及優勢。分析本次要討論的問題，根據需要，從技術指標上來看兩種均可實現；從設計方法上看，利用計算機輔助程序，可快速的實現FIR濾波器的設計，而且系統參數的變化可隨時體現在計算機軟件上，實現方便、操作簡單。因此，下文采用FIR算法來進行濾波器的設計。 3 基于MATLAB的FIR濾波器的實現 傳統的數字濾波器的設計過程復雜，計算工作量大

40、，濾波特性調整困難，影響了它的應用。利用MATLAB信號處理工具箱（Signal Processing Toolbox）[10]可以快速有效的設計由軟件組成的常規數字濾波器的設計方法。給出了使MATLAB語言進行程序設計和利用信號處理工具箱的FDATool工具進行界面設計的詳細步驟。利用MATLAB設計濾波器，可以隨時對比設計要求和濾波器特性調整參數，直觀簡便，極大的減輕了工作量，有利于濾波器的設計最優化。 利用MATLAB信號處理工具箱進行FIR濾波器設計有三種方法：程序設計法、FDATool設計法和SPTool設計法?，F(xiàn)針對一個混和正弦波信號，設計一個FIR低通濾波器，給出利用MATLA

41、B實現的三種方法：程序設計法、 FDATool設計法和SPTool設計法，以驗證濾波器的性能。 3.1 直接程序設計法 利用MATLAB界面提供的命令窗口（Command Window）輸入需要設計的濾波器源程序，確定后即可輸出所要求的濾波器幅頻特性曲線。也可以新建M文件，輸入程序后保存，在命令窗口（Command Window）中直接輸入M文件名，確定后即可。 以下以線性相位FIR低通濾波器的設計為例： 例1.設數字濾波器的性能指標如下,通帶截止頻率ωp = 0.5,阻帶截止頻率ωs = 0.66,實際通帶波動不大于3dB,最小阻帶衰減不小于 50dB。假設一個混頻信號，其中f1=3

42、Hz,f2=20Hz。信號采樣頻率為50Hz?，F(xiàn)將原信號與通過濾波器的信號進行比較。 根據窗函數最小阻帶衰減的特性表2-1，可采用漢寧窗提供大于30dB的衰減。 本例選擇漢寧窗， 其MATLAB實現程序如下所示： wp=0.5*pi; ws=0.66*pi; %濾波器邊界頻率 wdelta=ws-wp; %過渡帶寬 N=ceil(8*pi/wdelta) %根據過渡帶，計算所用窗

43、函數的最小長度 Nw=N; wc=(wp+ws)/2; %截止頻率在通帶和阻帶邊界頻率的中點 n=0:N-1; alpha=(N-1)/2; %濾波器的相位延遲 m=n-alpha+eps; %eps為matlab系統精度 hd=sin(wc*m)./(pi*m); %理想濾波器脈沖響應 win=hanning(N

44、w); %采用漢寧窗 h=hd.*win; %在時域乘積對應于頻域的卷積 b=h; figure(1) [H ,f]=freqz(b,1,512,50); %采用50hz的采樣頻率繪出該濾波器的幅度和相頻響應 subplot(2,2,1), plot(f,20*log10(abs(H))) xlabel(頻率/Hz);ylabel(振幅/dB); grid on; subplot(2,

45、2,2) ,plot(f,180/pi*unwrap(angle(H))) xlabel(頻率/hz);ylabel(相位/^0); grid on; f1=3; f2=20; dt=0.02;t=0:dt:3; x=sin(2*pi*f1*t)+cos(2*pi*f2*t); %輸入時域信號 y=fftfilt(b,x); %給出濾波器的輸出 subplot(2,2,3),plot(t,x),

46、title(輸入信號) %繪輸入信號 subplot(2,2,4),plot(t,y) hold on; plot([1 1]*(N-1)/2*dt,ylim, r) %繪出延遲到的時刻 xlabel(時間/s),title(輸出信號) 程序運行結果如下圖示： 圖3-1 所設計濾波器的幅頻、相頻響應及濾波前后的時域波形 小結分析： 由以上兩圖可知，該例設計的濾波器通帶邊界頻率wp=0.5,阻帶邊界頻率ws=0.66，對應于50Hz的采樣頻率通帶邊界頻率為fp=Fs*wp/2=5

47、0*0.5/2=12.5Hz,fs=50*0.66/2=16.5Hz。其中，F(xiàn)s為采樣頻率。 圖3-1上面兩圖中在小于12.5Hz的頻段上，幾乎看不到下降且具有線性相位即滿足通帶紋波不大于3dB的要求。在大于16.5Hz的頻帶上，阻帶衰減大于30dB，滿足設計要求。 圖3-1下面兩圖中給出輸入混合信號（包含3Hz和20Hz的信號）以及濾波后的輸出信號，通過濾波后只剩下3Hz的信號，20Hz的信號被衰減或濾除，從而實現濾波效果，滿足設計要求。 由于FIR濾波器所需階數較高，信號延遲較大，輸出信號前面的一段直線就是延遲造成的。相位延遲時間為（N-1）/2*1/Fs=0.49s,程序運行后N取

48、50。 3.2 濾波器分析設計工具箱FDATool法 3.2.1 FDATool的介紹 FDATool（filter design & analysis tool）[11]是matlab信號處理工具箱里專用的濾波器設計分析工具，MATLAB6.0以上的版本還專門增加了濾波器設計工具箱（filter design toolbox）。FDATool可以設計幾乎所有的基本的常規濾波器，包括FIR和IIR的各種設計方法。它操作簡單，方便靈活。 FDATool界面如下圖3-2所示： 圖3-2 FDATool界面 FDATool界面總共分兩大部分，一部分是design filter，在界面

49、的下半部，用來設置濾波器的設計參數;另一部分則是特性區，在界面的上半部分，用來顯示濾波器的各種特性。 Design Filter部分主要分為：filter type（濾波器類型）選項，包括lowpass（低通）、highpass（高通）、bandpass（帶通）、bandstop（帶阻）和特殊的FIR濾波器。Design Method（設計方法）選項，包括iir濾波器的butterworth（巴特沃思）法、chebyshev type i（切比雪夫i型）法、 chebyshev type ii（切比雪夫ii型）法、elliptic（橢圓濾波器）法和fir濾波器的equiripple法、lea

50、st-squares（最小乘方）法、window（窗函數）法。 Filter Order（濾波器階數）選項，定義濾波器的階數，包括specify order（指定階數）和minimum order（最小階數）。在specify order中填入所要設計的濾波器的階數（n階濾波器，specify order＝n+1），如果選擇minimum order則matlab根據所選擇的濾波器類型自動使用最小階數。 Frenquency Specifications選項，可以詳細定義頻帶的各參數，包括采樣頻率fs和頻帶的截止頻率。它的具體選項由filter type選項和design method選項

51、決定，例如bandpass（帶通）濾波器需要定義fstop1（下阻帶截止頻率）、fpass1（通帶下限截止頻率）、fpass2（通帶上限截止頻率）、fstop2（上阻帶截止頻率），而lowpass（低通）濾波器只需要定義fstop1、fpass1。采用窗函數設計濾波器時，由于過渡帶是由窗函數的類型和階數所決定的，所以只需要定義通帶截止頻率，而不必定義阻帶參數。 Magnitude Specifications選項，可以定義幅值衰減的情況。例如設計帶通濾波器時，可以定義wstop1（頻率fstop1處的幅值衰減）、wpass（通帶范圍內的幅值衰減）、wstop2（頻率fstop2處的幅值衰減）

52、。當采用窗函數設計時，通帶截止頻率處的幅值衰減固定為6db，所以不必定義。 Window Specifications選項，當選取采用窗函數設計時，該選項可定義，它包含了各種窗函數。 3.2.2利用FDATool界面設計FIR數字濾波器方法 首先在命令窗口鍵入FDATool命令，調出FDATool界面； Filter Type選項中選擇Lowpass (低通)；在 Design Method中選擇FIR濾波器；接著在FIR中選擇Window (窗函數法)； 在Filter Order中選擇Specify Order,輸入數據51 ；在Options 中選擇Window: hannin

53、g. 在 Frequency Specifications(頻率設定)選項中選擇Unit: Hz; Fs=50Hz; Fc=14.5Hz； Magnitude Specifications選項中，由于窗函數設計時，通帶截止頻率處的幅值衰減固定為6db，所以不必定義； 單擊FDATool界面下的Design Filter 及 Options 欄下面的 View ,例1中的FIR數字低通濾波器沖激響應與幅度響應如下圖3-3示； 圖3-3 所設計濾波器的幅頻響應（dB） 由上圖可知，該線性相位FIR低通濾波器的通帶截止頻率為12.5Hz，阻帶截止頻率為16.5Hz。歸一化通帶

54、截止頻率0.5，阻帶截止頻率0.66。與圖3-1中所示幅頻特性相同，符合設計要求。 3.3利用信號處理工具箱SPTool設計法 3.3.1 SPTool的簡介 SPTool(Signal Processing Tool)[12]是MATLAB信號處理工具箱中進行數字信號處理的交互式圖形用戶界面環境。它包含了工具箱中許多重要的函數的功能，通過這個工具箱可以簡便快捷的完成復雜信號處理任務，而又無需對工具箱中的函數十分熟悉，便于用戶快速的掌握和應用。 SPTool提供了一個便于完成信號處理任務的G U I集成環境。利用它可以從MATLAB工作空間或從文件直接導入已經設計好的信號，濾波器頻

55、譜；可以分析、比較、聆聽和輸出時域信號；可以設計、分析和輸出濾波器；可以完成對信號的濾波；可對輸入輸出信號進行各種譜分析并輸出分析結果。 其界面如下圖3-4所示： 圖3-4 SPTool界面 3.3.2用SPTool設計濾波器，并實現簡單濾波 下面是用SPTool工具設計的FIR濾波器對信號進行濾波。 SPTool使用步驟：導入信號、濾波器、頻譜，設計濾波器，對信號濾波，分析輸入輸出信號的譜。 （1）導入信號 使用【File/Import】可以導入信號、濾波器和譜。信號的來源可以是MATLAB工作空間變量或MAT數據文件，也可以在Data前面的文本框中直接輸入信號的數據。這里

56、信號源采用以下程序?qū)崿F(xiàn)的混頻信號，將信號x和采樣頻率fs=50 Hz導入并命名為sig1。 信號源產生程序： fs=50; t=0:0.02:3; x=sin(2*pi*t*3)+cos(2*pi*t*20); %設置輸入信號x （2）FIR數字低通濾波器設計 所設濾波器的技術指標為：通帶截止頻率為12.5Hz，阻帶截止頻率為16.5 Hz，采樣頻率為50 Hz，最小阻帶衰減不小于30 db，通帶紋波不大于3 db。采用Equiripple FIR算法設計一個低通濾波器。如圖3-5所示。 單擊Filters欄中的New按鈕打開濾波器設計工具。在界面的最上面指定濾波器的名字、采樣頻

57、率和設計方法。這里命名濾波器名稱為filt1，采樣頻率fs=50 Hz，采用Equiripple FIR算法，通帶波紋Rp=3,阻帶波紋Rs=30,通阻帶截止頻率f=[12.5 16.5]Hz。 利用SPTool界面設計的濾波器如下圖示： 圖3-5 利用sptool界面設計的濾波器 （3）對sig1和sig2進行頻譜分析 將filt1應用到信號sig1，單擊選擇Signals欄的sig1和Filters欄的filt1，然后單擊Filters欄的Apply按鈕，在彈出的對話框中將輸出信號命名為sig2，單擊O k按鈕。如圖3-6可以看到濾波

58、前（藍）后（紅）信號的波形。選擇信號sig1，點擊Spectra欄下Create按鈕，在彈出的Spectrum Viewer界面中，選擇Method為FFT，單擊Apply按鈕生成sig1的頻譜spect1。同樣步驟生成sig2的頻譜spect2，如圖3-7為濾波前（藍）后（紅）信號頻譜。 濾波前后的時域圖形為： 圖3-6 濾波前（藍）后（紅）信號時域波形 濾波后的效果為： 圖3-7 濾波前（藍）后（紅）信號頻譜 小結分析：由圖3-6、圖3-7可以看出，所設計的線性相位FIR低通濾波器filt1使輸入的信號x中的頻率為3 Hz的信號通過，而將頻率為20

59、Hz正弦信號大大衰減，從而可知所設計的濾波器滿足設計要求。 3.4基于MATLAB的Simulink仿真 MATLAB中提供了功能強大的Simulink仿真軟件。在Simulink環境下，可以對所設計的濾波器性能進行仿真，實時觀測濾波效果。Simulink中包含大量數字信號處理的功能模塊，可先調用相應模塊組成仿真框圖。 這里以3-3-2中的信號為例實現模擬仿真，具體方法如下： （1）打開Simulink界面 在MATLAB命令窗口中輸入Simulink命令或在其工具欄相應的位置單擊Simulink標識即可啟動。 （2）產生信號源。先調用兩個正弦波模塊，產生sin(2π*3*t)+s

60、in(2π*100*t)兩個基本波形，經過加法器混合后產生波源，波形送入Scope中顯示。 （3）導入所設計的濾波器到Simulink中 本例濾波器的性能指標為：采用Window Hanning算法設計一個低通濾波器，其通帶截止頻率為12.5Hz，阻帶截止頻率為16.5 Hz，采樣頻率為50 Hz，最小阻帶衰減不小于30db，通帶紋波不大于3 db。 在MATLAB命令窗口輸入FDATool命令，按確定調出FDATool界面。在ResponseType下選擇濾波器的類型為Lowpass。在Design Method下選擇設計方法為Window Hanning。在Frequenc

61、y Specifications中指定Fs為50 Hz，F(xiàn)pass為12.5 Hz，F(xiàn)stop為16.5 Hz。設置完成后單擊Design Filter按鈕，即得所設計FIR濾波器。保存后單擊 【FilterExport to Simulink Model】 即可導入到Simulink 中。 （4）將各個模塊連接、組成仿真框圖如圖3-8； 圖3-8 仿真框圖 （5）設置模塊參數，開始仿真。 由于例1中混合信號源頻率較低，為了使仿真效果較為明顯，本仿真框圖中采用的混合信號源是x=sin(2*pi*t*3)+cos(2*pi*t*100)。信號經濾波后輸送到Scope中顯示，仿真結

62、果如圖3-9、圖3-10所示。有正弦波疊加所產生的信號源如圖3-9，經低通濾波器濾波后，其波形如圖3-10。 圖3-9 濾波前正弦疊加信號的時域波形 圖3-10 濾波后的信號的時域波形 由上圖可知：正弦波疊加所產生的信號得到了有效濾波，輸入的信號中的頻率為3 Hz的信號通過，而將頻率為100Hz正弦信號大大衰減，從而可知所設計的濾波器滿足設計要求。 3.5本章小結 本章介紹了基于MATLAB的直接程序設計法、FDATool設計法、SPTool設計法以及Simulink仿真實現FIR數字濾波器的設計。文中實例采用的混頻信號源是x=sin(2*pi*t*3)+co

63、s(2*pi*t*20)，所要設計的FIR低通濾波器通帶截止頻率12.5Hz，阻帶截止頻率16.5Hz。信號通過濾波器后頻率為20Hz的信號被衰減或濾除掉了，只通過頻率3Hz的信號。從而實現了濾波器的濾波功能，滿足設計要求。 由設計過程可以看出，MATLAB提供的這種圖形化、交互式界面，使設計過程大為簡化。用戶只要把所要設計的濾波器的技術指標輸入到圖形界面的相應位置，即可實現快速設計，而且設計結果隨著參數的更改而更新，告別了傳統設計方法中的大量計算問題，使設計簡單化、直觀化、圖形化。 結 論 本文介紹了數字濾波器的設計背景及MATLAB系統軟件，討論了

64、無限沖激響應和有限沖激響應數字濾波器的特點、基本結構類型和各種設計方法，重點放在按頻域技術指標為依據的基于MATLAB的FIR濾波器設計。 在MATLAB環境下，數字濾波器的設計已變得非常簡單和高效率，而且FIR濾波器的沖激響應是有限長序列，其系統函數為一個多項式，它所含的極點多為原點，所以FIR濾波器是穩定的。 本文通過具體實例詳細介紹了借助于MATLAB系統工具 FDATool、SPTool、Simulink進行FIR數字濾波器的三種設計方法及仿真。 應用MATLAB語言進行FIR數字濾波器的設計時，采用的直接程序設計法和利用SPTool及FDATool界面的設計法都可以快捷有效地完

65、成濾波器的設計。通過實例可以看出，這三種方法最大的優點是都可以通過改變參數來得到新條件下濾波器的特性，便于對比，進而能達到設計的最優化。但比較起來，應用SPTool及FDATool避免了相對復雜的編程，較為直觀、方便，還可以將FDATool設計的濾波器直接調入到Simulink仿真模塊中進行實時仿真，具有更強的交互性。在對數字濾波器的設計中，MATLAB顯示了其強大的計算功能，必然在以后的數字信號處理中，展現更為廣闊的應用前景。 參考文獻 [1] 劉令普.數字信號處理[M].哈爾濱：哈爾濱工業大學出版社

66、，2002. [2] 鄧重一.濾波器的過去、現在與未來[J].世界電子元器件，2003，13（4）：48~49 [3] 鄧重一.濾波器的發展現狀[J].中國儀器儀表.2004，（02）：1~4 [4] 李洪偉，張長明。LMS自適應算法設計FIR、IIR數字濾波器的應用及比較[J]。現代電子技術.2005，（15）：79~80 [5] Oppenheim A V,Schafer R W.Digital Signal processing[M].Englewood Cliffs,NJ:Prentice Hall,1975. [6] 王世一.數字信號處理[M].北京：北京理工大學出版社，2005. [7] 李行一.數字信號處理[M].重慶：重慶大學出版社，2002. [8] 俞卞章，李志鈞，金明錄等.數字信號處理[M].—2版.—西安：西北工業大學出版社，2002.8. [9] 劉正士，王勇，陳恩偉，葛運建.一種數字濾波器的設計方法及其應用[J].中國機械工程.2006， 17(1)：88~91 [10] 李正周. MATLAB數字信號處
