電網建設施工作業指導書新版 第8部分 配網工程C

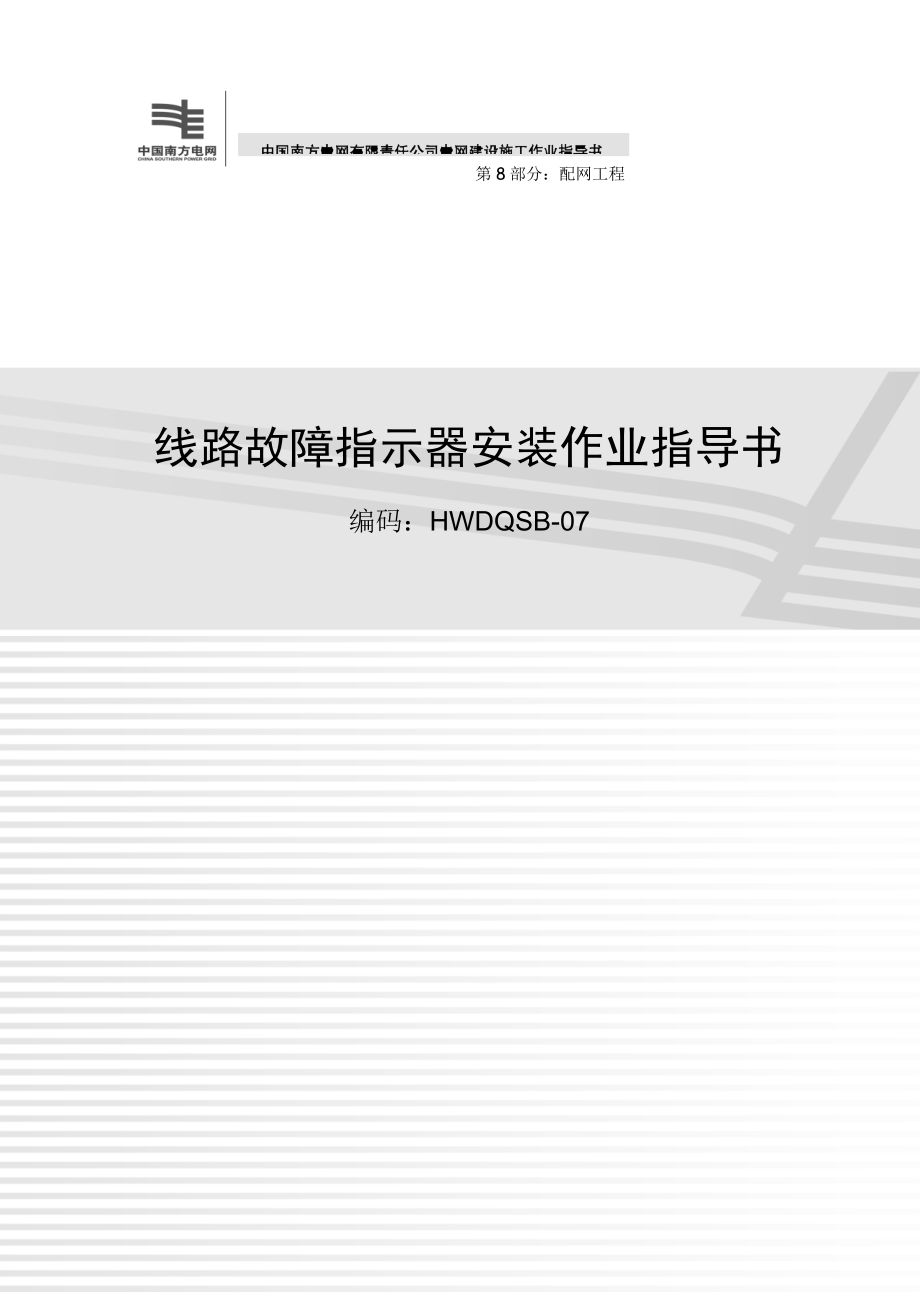

DQSY-01 變壓器試驗作業指導書257第 8 部分：配網工程線路故障指示器安裝作業指導書編碼：HWDQSB-07DQSY-01 變壓器試驗作業指導書目 次1 適用范圍 2532 編寫依據 2533 作業流程圖 2534 安全風險辨析與預控 2535 作業準備 136 作業方法 67 質量控制措施及檢驗標準 92591 適用范圍1. 1 電壓等級35kV 及以下配網工程1.2 電氣類別配網工程中戶外線路故障指示器的安裝2 編寫依據表 2 編 寫 依 據序號引用資料名稱1Q/CSG 11105—2008《南方電網工程施工工藝控制規范》2《中國南方電網有限責任公司基建工程質量控制作業標準（WHS）》3 作業流程圖4 安全風險辨析與預控圖 3 作業流程圖4.1 線路故障指示器安裝作業前，施工項目部根據該項目作業任務、施工條件，參照《電網建設施 工安全基準風險指南》（下簡稱《指南》）開展針對性安全風險評估工作，形成該任務的風險分析表4.2 按《指南》中與線路故障指示器安裝作業相關聯的《電網建設安全施工作業票》（編碼： HWDQSB-07-01/01），結合現場實際情況進行差異化分析，確定風險等級，現場技術員填寫安全施工作業 票，安全員審核，施工負責人簽發。

4.3 施工負責人核對風險控制措施，并在日站班會上對全體作業人員進行安全交底，接受交底的作業人員負責將安全措施落實到各作業任務和步驟中4.4 安全施工作業票由施工負責人現場持有，工作內容、地點不變時可連續使用 10 天，超過 10 天須 重新辦理作業票，在工作完成后上交項目部保存?zhèn)洳楸?4 . 1 作 業任 務 安 全 基準風 險 指南 序號危 害 名 稱風險種類風險等級風險控制措施1不按規定使用或選用不合格登高工具墜落特高的風險按規定使用安全、合格的登高用具2高空作業不按規定佩戴安全帶墜落特高的風險使用雙保險安全帶3不用繩索傳遞工具、物料及不使用工具袋打擊中等風險用繩索傳遞工器具、材料，現場人員必須戴安 全帽4用絕緣棒安裝線路故障 指示器時，不戴絕緣手套觸電中等風險使用合格的絕緣工器具進行帶電安裝5施工人員誤入帶電間隔觸電特高的風險1. 施工前確認工作區域并做好隔離措施并懸掛警示標志牌；2. 設專人監 護，與帶 電設備 保持 足夠安全距離；3. 作業前，對施工人員進行專項技術交底5 作業準備5.1 作業前施工條件表 5.1 作業 前 施工 條件 序號項目?jī)?nèi) 容確認人說明1任務單根據本單位實際設置內容（包含本項工作）本工序施工負責人經審批2圖紙?jiān)O(shè)計圖紙本工序施工負責人經審批3預算材料表主材本工序施工負責人經審批4施工方案施工措施、安全技術交底（項目部級）本工序施工負責人經審批5相關證照根據需要辦理涉及進入工作場所的手續、證件本工序施工負責人有效6確認上一道工序檢查合格確認線路故障指示器的安裝使用說明書、出廠試驗報告齊全，設備質量完好本工序施工負責人合格5.2 人員、主要工器具及儀器儀表配置表 5.2 人員、主要工器具及儀器儀表配置序號項目?jī)?nèi) 容說 明1人員配置施工階段建議工作人數現場施工負責人現場施工 質安員技術崗位必須持有與作業工種 相應、有效的上崗證，輔助工不 得從事電氣設備安裝等專業工作線路故障指示器安裝技術工人 1112632施工內容相 對應的設備 材料線路故障指示器（1）核對線路故障指示器的到 位及數量；核對線路故障指示器 的技術性能、各項參數符合設計 要求。

2）檢查確認指示器翻牌顯示靈活無卡澀現象，指示正常3）收集線路故障指示器的出 廠合格證明文件及技術資料3施工內容相 對應的器 具、機械及 工器具儀表工器具：線路故障指示器安裝工具等根據現場情況使用的工器具符合相關要求4完成開工 程序工作負責人向項目負責人報開工，并由項目負責人完成向監理單位開工報審手續施工準備完成可報開工，當施 工準備不足時，上報該項目負責 人協調解決6 作業方法表 6 作業方法序號項目?jī)?nèi) 容說 明1作業前工作（1）現場施工負責人向進入本施工范圍的所有工作人員明 確交待本次施工設備狀態、作業內容、作業范圍、進度要求、 特殊項目施工要求、作業標準、安全注意事項、危險點及控 制措施、危害環境的相應預防控制措施、人員分工，并簽署（班組級）安全技術交底表2）工作負責人負責辦理相關的工作許可手續，開工前做好現場施工防護圍蔽警示措施，夜間施工的，須有足夠的照明3）現場施工負責人組織檢查確認進入本施工范圍的所有 工作人員正確使用勞保用品和著裝，并帶領施工作業人員進 入作業現場按安 規規定佩戴 統一的安全 帽，統一佩戴有個人照片的作業 證（或胸卡證），穿著統一的工作 服2開始主要作業現場施工負責人發出許可開工命令3線路故障 指示器 安裝作業 程序（1）帶電安裝線路故障指示器時，必須戴絕緣手套持線路 故障指示器安裝工具操作，且與帶電體保持 0.7m 安全距離， 并設專人不間斷監護。

2）指示器在導線上懸掛時應垂直地面（便于察看）并固定牢固現場施工負責人正確、安全地 組織作業，現場施工質安員負責 現場作業全過程的安全、質量監 控7 質量控制措施及檢驗標準7.1 質量控制措施7.1.1 現場負責人應根據現場情況安排技術人員負責質量監控7.1.2 作業人員必須熟悉工程作業流程和質量檢驗標準；技術崗位人員必須持有與作業相應、有效的上崗 證7.1.3 現場負責人在進行安全技術交底時必須詳細介紹本作業質量控制要點、常見的質量通病及其防治措施7.1.4 作業現場必須有經審核批準的設計圖紙和施工方案，作業人員必須按圖施工7.1.5 施工質量檢驗一般按以下方式進行質量檢驗一般采用三級檢驗制，施工隊（組）對所施工的分項工程應進行 100%的質量自檢；項目部對所負責施工的分部工程和單位工程組織質量檢查，復檢比例不宜低于 50%；公司對單位工程組織檢查，抽檢比例不宜低于 20%7.1.6 隱蔽工程施工完成以及全部工序作業完成（轉序）時，必須提前 24 小時通知監理現場驗收7.2 檢驗標準質量檢驗按《10kV～500kV 輸變電及配電工程質量驗收與評定標準 第 8 冊：配網工程》中的 Q/CSG 表8-7.9 要求執行。

● 附件 1 安全施工作業票編碼：HWDQSB-07-01/01工作時間工作地點技術員現場安全員現場負責人安全風險分析及控制措施序號危害名稱風險種類風險等級風險控制措施1不按規定使用或 選用不合格登高 工具墜落□ 特高風險現場作業應嚴格執行相關安全規程及安全技術措施，并 重點關注但不限于以下措施：□ 按規定使用安全、合格的登高用具□ 使用雙保險安全帶□ 用繩索傳遞工器具、材料，現場人員必須戴安全帽□ 使用合格的絕緣工器具進行帶電安裝□ 施工前確認工作區域并做好隔離措施并懸掛警示標示牌□ 設專人監護，與帶電設備保持足夠的安全距離□ 作業前，對施工人員進行專項技術交底2高空作業不按規定穿戴安全帶墜落□ 特高風險3不用繩索傳遞工 具、物料及不使用 工具袋打擊□ 中等風險4不戴絕緣手套，用 絕緣棒安裝線路 故障指示器觸電□ 中等風險5施工人員誤入 帶電間隔觸電□ 特高風險安全補充事項/平面布置圖現場接受交底人員簽名備注說明：（一）本票由現場技術員填寫，現場安全員審核，現場負責人簽發生效現場負責人開工前核對風險控制措施并宣讀二）工作內容、地點、安全措施不變時本票最長可使用十天，否則應重新辦票，用后上交備查；當人員發生變 更時，應在備注欄記錄變更情況。

對新增人員進行交底，并簽名確認三）應根據現場條件、范圍和環境，補充安全事 項或平面布置圖四）當風險等級與基準風險等級不一致時，項目部應組織相關人員重新進行風險評估并制定措施五） 基準風險等級與風險控制措施在開工前現場打“√”六）簽名不齊全（含代簽名的）均作廢票處理DQSY-01 變壓器試驗作業指導書265第 8 部分：配網工程變壓器試驗作業指導書編碼：DQSY-01DQSY-01 變壓器試驗作業指導書目 次1 適用范圍 2592 編寫依據 2593 作業流程圖 2594 安全風險辨析與預控 2605 作業準備 136 作業方法 67 質量控制措施及檢驗標準 92691 適用范圍1.1 電壓等級35kV 及以下配網工程1.2 電氣類別適用于 10kV 配網工程變壓器交接試驗2 編寫依據表 2 編 寫 依 據序號引用資料名稱1GB 50150—2006《電氣裝置安裝工程 電氣設備交接試驗標準》2DL 560—1995《電業安全工作規程》（高壓試驗室部分）3DL 5009.3—1997《電力建設安全工作規程》（變電所部分）4DL 408—1991《電業安全工作規程》（發電廠和變電所電氣部分）5DL 474.1—2006《現場絕緣試驗實施導則 絕緣電阻、吸收比和極化指數試驗》6DL/T 5161—2002《電氣裝置安裝工程 質量檢驗及評定規程》7《中國南方電網有限責任公司基建工程質量控制作業標準（WHS）》3 作業流程圖圖 3 作業流程圖6 安全風險辨析與預控4.1 變壓器試驗作業前，施工項目部根據該項目作業任務、施工條件，參照《電網建設施工安全基準 風險指南》（下簡稱《指南》）開展針對性安全風險評估工作，形成該任務的風險分析表。

4.2 按《指南》中與變壓器試驗作業相關聯的《電網建設安全施工作業票》（編碼：DQSY-01-01/01）， 結合現場實際情況進行差異化分析，確定風險等級，現場技術員填寫安全施工作業票，安全員審核，施 工負責人簽發4.3 施工負責人核對風險控制措施，并在日站班會上對全體作業人員進行安全交底，接受交底的作業人員負責將安全措施落實到各作業任務和步驟中4.4 安全施工作業票由施工負責人現場持有，工作內容、地點不變時可連續使用 10 天，超過 10 天須 重新辦理作業票，在工作完成后上交項目部保存?zhèn)洳楸?4 . 1 作業 任 務 安全 基 準風險 指 南序號危 害 名 稱風險種類風險等級風險控制措施1使用破損的試驗設備進行試驗作業觸電中等風險1. 使用合格的設備；2. 試驗前對設備進行自檢；3. 設備外殼必須可靠接地；4. 試驗時人員及設備應在絕緣墊上2高壓試驗區域隔離警示 措施不足觸電中等風險高壓試驗區域應做好隔離措施，向外懸掛警示牌，設專人監護3對被試品放電不戴絕緣手套，不使用放電棒觸電中等風險戴絕緣手套用放電棒對被試品放電4高壓試驗時，人員與設 備未滿足安全距離觸電 灼（燙）傷中等風險1. 試驗人員試驗開始前進行現場巡查清理，確定工作范圍人員已處于安全區域；2. 試驗過程中設專人監護，加壓前大聲并呼唱5試驗接線錯誤設備燒損低風險1. 試驗人員熟悉試驗規程及試驗儀器的使用 方法；2. 試驗前再次檢查接線是否正確6試驗儀器操作錯誤設備燒損低風險1. 試驗人員熟悉試驗規程及試驗儀器的使用 方法，并按其要求操作；2. 試驗時應有人監護并進行呼唱，操作人員應站在絕緣墊上7未切 斷 試 驗 電 源 更換 接線觸電中等風險試驗電源應有斷路開關和指示燈，更改接線時 或試驗結束時，應首先斷開試驗電源、放電并將 升壓設備高壓部分短路接地8升壓試驗前，調壓器未調零設備燒損中等風險試驗合閘前必須先檢查接線，通知現場人員遠 離高壓試驗區域，將調壓器調至零位緩慢上升， 注意設備動態9絕緣電阻試驗后未對被試設備進行放電觸電中等風險試驗后被試驗設備必須放電10變壓器試驗結束后分接 頭位置不到位或分接頭連 接片不緊固設備燒損中等風險試驗結束后油浸變壓器要檢查分接頭位置到位 并鎖死干式變壓器要檢查分接頭連接片緊固并且 每相連接片對應同一分接頭11未拆除被試設備外部連 接進行試驗觸電中等風險試驗前拆除變壓器高、低壓側連接排、線將非測量各繞組短路接地12試驗設備 外殼 無 可靠 接地觸電中等風險試驗設備外殼必須可靠接地，試驗接地線應符合規程規定13試驗結束，未拆除試驗線、遺留物品設備燒損中等風險試驗完成應對試驗區域進行檢查，做到“工完、 料凈、場清”，恢復試驗前狀態5 作業準備5.1 作業前施工條件表 5.1 作業 前 施工 條件 序號項目?jī)?nèi) 容確認人說明1任務單根據本單位實際設置內容（包含本項工作）本工序施工負責人經審批2圖紙?jiān)O(shè)備變更單、設計圖紙本工序施工負責人經審批3預算材料表含主、輔材本工序施工負責人經審批4施工方案施工措施、安全技術交底（項目部級）本工序施工負責人經審批5相關證照根據需要辦理涉及進入工作場所的手續、證件本工序施工負責人有效6確認上一道工序檢查合格（1）變壓器已安裝完成，符合規范標準；檢查任務單、 設備更動表、設計圖紙、施工方案、安全技術交底（項目 部級）等工程項目的資料；包括變壓器的型號、規格、出 廠合格證明書、出廠試驗報告等廠家資料。

2）試驗儀器對電源有規范要求，施工現場應該具備試驗電源本工序施工負責人合格5.2 人員、主要工器具及儀器儀表配置表 5.2 人員、主要工器具及儀器儀表配置序號項目?jī)?nèi) 容說 明1人員配置施工階段建議工作人數現場施工負責人現場施工 質安員技術崗位必須持有與作業工種 相應、有效的上崗證，輔助工不 得從事電氣設備試驗等專業工作分隔變壓器及 恢復變壓器 的連接211變壓器測試22施工內容相對應的設備干式變壓器、油浸變壓器收集變壓器出廠合格證明文件及出廠試驗報告3施工內容相 對應的器 具、機械及 工器具儀表工器具：專用工具儀器儀表：萬用表、鉗表、試驗變壓器、控制操作箱、變比測試儀、繞組直流電阻測試儀（或單臂電橋、雙臂電 橋）、2500V 絕緣電阻表、油耐壓試驗儀、溫濕度計、計算 器等試驗線材：電源箱、電源線、專用試驗線、接地線、放電棒、油瓶等安全器具：安全警示帶、安全標示牌、圍欄、絕緣手套、絕緣墊等（1）根據現場情況使用的工具、儀器符合相關要求2）使用儀表有計量單位檢驗合格證并在合格期間內4完成開工 程序工作負責人向項目負責人報開工，由項目負責人向監理單位完成開工報審手續施工準備完成可報開工，當施 工準備不足時，上報該項目負責 人協調解決6 作業方法表 6 作業方法序號項目?jī)?nèi) 容說 明1作業前工作（1）現場施工負責人向進入本施工范圍的所有工作人員明確交 待本次施工設備狀態、作業內容、作業范圍、進度要求、特殊項 目施工要求、作業標準、安全注意事項、危險點及控制措施、危 害環境的相應預防控制措施、人員分工，并簽署（班組級）安全 技術交底表。

2）工作負責人負責辦理相關的工作許可手續，開工前做好現場施工防護圍蔽警示措施，夜間施工的，須有足夠的照明3）現場施工負責人組織檢查確認進入本施工范圍的所有工作 人員正確使用勞保用品和著裝，并帶領施工作業人員進入作業現 場按安規規定佩戴統一的安 全帽，統一佩戴有個人照片 的作業證（或胸卡證），穿著 統一工作服2開始主要作業現場施工負責人發出許可開工命令現場施工負責人正確、安 全地組織作業，現場施工質 安員負責現場作業全過程的 安全、質量監控3記錄變壓器 銘牌、環境 數據對照變壓器合格證明文件、出廠試驗報告以及設計圖紙，核對 變壓器銘牌技術參數，檢查并記錄銘牌的出廠編號等數據記錄 現場的溫度、濕度；現場環境空氣相對濕度一般不高于 80%，溫 度不低于 5℃當發現變壓器銘牌技術參 數與變壓器合格證明文件、 出廠試驗報告以及設計圖紙 不相符時，上報該項目負責 人協調解決4將變壓器與 系統設備 分隔將被試變壓器與系統設備連接的連線拆除，使變壓器與其他設 備隔離，應有足夠的安全距離；將變壓器二次繞組的中性點接地 拆除，使變壓器二次繞組中性點與接地網隔離；將干式變壓器繞 組感溫探頭從繞組中取出5接取電源正確接取電源，耐壓試驗必須使用帶有過電流保護裝置的電源 箱，試驗用電源應有斷路明顯的雙刀開關和電源指示燈；試驗儀 器的接地端子、被試設備外殼的接地端均應與接地網連接可靠， 接地線使用截面積不少于 4mm2 的多股軟裸銅線275（1）變壓器一、二次繞組直流電阻；1600kVA 及以下容量等級 變壓器三相測量出的繞組直流電阻相間相互差值小于三相平均 值的 4%，線間相互差值小于三相平均值的 2%；1600kVA 以上容 量等級變壓器三相測量出的繞組直流電阻相間相互差值小于三 相平均值的 2%，線間相互差值小于三相平均值的 1%；測量變壓 器繞組直流電阻應將運行的分接頭在最后一項進行測試（見圖5-3-1）。

2）變壓器有中性點引出的，測量各相繞組的直流電阻，沒有 中性點引出的，測量繞組線間的直流電阻3）變壓器繞組直流電阻測量應在各個分接頭的所有位置上進行測試6 變壓器試驗圖 5-3-1 變壓器繞組直流電阻測量接線示圖（一次繞組）（3395）（4）變壓器繞組電壓比；測試出變壓器繞組電壓比的數據與制 造廠銘牌數據相比應無明顯差別，額定分接頭測量出的繞組電壓 比誤差小于0.5%，其他分接頭的電壓比應在變壓器阻抗電壓值的1/10 以內但不得超過1%（見圖 5-3-2）5）測量變壓器繞組電壓比時，應保持電源電壓的穩定，減少讀數的偏差測 量 變壓 器繞 組直 流電 阻、變壓器繞組電壓比應使 用專用試驗線，且連接可靠圖 5-3-2 變壓器繞組變比測試接線示圖（QJ35）（6）變壓器繞組電壓比測量應在各個分接頭的所有位置上進行測試7）變壓器的三相接線組別；變壓器的三相接線組別必須與銘牌上的標記符號相符8）變壓器鐵芯絕緣電阻；將鐵芯與外殼的接地連片解開，鐵 芯必須為一點接地；采用 2500V 絕緣電阻表測量，持續時間 1min， 應無閃絡及擊穿現象9）變壓器繞組絕緣電阻的測量及繞組交流耐壓試驗中，被試 繞組應三相短接，非被試的繞組三相短接并接地，每次測試后均 應對被試?yán)@組進行放電、接地。

10）變壓器繞組絕緣電阻；變壓器繞組絕緣電阻值不低于出廠 試驗值的 70%；變壓器繞組交流耐壓試驗前后均應測量絕緣電阻， 前后測得的絕緣電阻值相比較不應有明顯的降低；手動絕緣電阻 表?yè)u到額定轉速才可接上被試?yán)@組，測量完畢，先切開高壓線， 然后停止搖動絕緣電阻表（見圖 5-3-3）6 變壓器試驗圖 5-3-3 變壓器繞組絕緣電阻測量接線示圖（一次對二次及地）（11）變壓器繞組交流耐壓試驗；干式變壓器交流耐壓試驗電壓， 高壓側按電壓等級要求標準施壓；油浸式變壓器交流耐壓試驗電 壓，高壓側按按電壓等級標準施壓在試驗升壓期間，任何人不 得越過遮欄，設專人監護，交流耐壓試驗高壓引出線應支持牢固 可靠，并有足夠的安全距離加壓前，必須認真檢查試驗接線， 調壓器零位及儀表的開始狀態，均正確無誤，檢查所有人員是否 滿足高壓試驗電壓的距離要求，采取呼唱應答的方式進行操作， 升壓過程，應觀察儀表、儀器的指示，人員動態，監聽變壓器有 沒有異常現象，根據這些現象來判斷；每次加壓試驗完先將電壓 降至零位，斷開試驗電源，對被試?yán)@組及試驗變壓器高壓部分放 電、接地；升壓過程中如出現電壓表指針擺動幅度大，電流表指 示急劇增加，變壓器有異?，F(xiàn)象時，應立即降壓，切斷試驗電源， 做好安全措施并進行檢查，根據檢查情況確定重新試驗或者終止 試驗（見圖 5-3-4）。

圖 5-3-4 變壓器繞組交流耐壓試驗接線示圖（一次對二次及地）（12）絕緣油簡化試驗；絕緣油外觀透明、無機械雜質或懸浮物， 酸值≤0.03mgKOH/g、水溶性酸 pH 值＞5.4、閃點不低于 140℃、 擊穿電壓≥35kV、水分≤20mg/L絕緣油的試驗類別應符合 GB 50150—2006《電氣裝置 安裝工程 電氣設備交接試 驗標準》第 20.0.2 條的規定， 絕緣油的試驗項目及標準應 符合 GB 50150—2006《電氣 裝置安裝工程 電氣設備交 接試驗標準》第 20.0.1 條的 規定7恢復變壓器 一、二次 連接將變壓器一、二次繞組與系統設備的連線正確、牢固地連接， 確認變壓器的中性點接地、鐵芯接地連接牢固將干式變壓器繞 組感溫探頭放回繞組中8試驗過程控 制程序，記 錄測試數據試驗數據與試驗標準或出廠試驗報告比較，分析判斷是否合格現場校對測試數據，如發 現測量數據不符合標準要求 或者有疑問的，應分析原因， 若試驗方法、試驗設備、外 部原因引起的，應排除，如 屬設備缺陷，則填寫缺陷通 知書，報該項目負責人9清理現場拆除試驗人員自裝的接地線、短路線，收拾儀器、儀表、專用試驗線、工具、圍欄、標示牌等，不允許遺留物件在設備上施工負責人檢查確認整個試驗過程的完成情況7 質量控制措施及檢驗標準7.1 質量控制措施7.1.1 現場負責人應根據現場情況安排技術人員負責質量監控。

7.1.2 作業人員必須熟悉工程作業流程和質量檢驗標準；技術崗位人員必須持有與作業相應、有效的上崗 證7.1.3 現場負責人在進行安全技術交底時必須詳細介紹本作業質量控制要點、常見的質量通病及其防治措施7.1.4 作業現場必須有經審核批準的設計圖紙和施工方案，作業人員必須按圖施工7.1.5 施工質量檢驗一般按以下方式進行質量檢驗一般采用三級檢驗制，施工隊（組）對所施工的分項工程應進行 100%的質量自檢；項目部對所負責施工的分部工程和單位工程組織質量檢查，復檢比例不宜低于 50%；公司對單位工程組織檢查，抽檢比例不宜低于 20%7.1.6 隱蔽工程施工完成以及全部工序作業完成（轉序）時，必須提前 24 小時通知監理現場驗收7.2 質量控制點表 7.2 質量控制點表單控制點控制方式WHS電氣試驗●7.3 檢驗標準質量檢驗按《10kV～500kV 輸變電及配電工程質量驗收與評定標準 第 8 冊：配網工程》中的 Q/CSG 表8-7.10 要求執行● 附件 1 安全施工作業票編碼：DQSY-01-01/01工作時間工作地點技術員現場安全員現場負責人安全風險分析及控制措施序號危害名稱風險種類風險等級風險控制措施1使用破損的試驗 設備進行試驗 作業觸電□ 中等風險現場作業應嚴格執行相關安全規程及安全技術措施，并 重點關注但不限于以下措施：□ 使用合格的設備。

□ 試驗前對設備進行自檢□ 試驗設備外殼必須可靠接地，試驗接地線應符合規程 規定□ 試驗時人員及設備應在絕緣墊上□ 高壓試驗區域應做好隔離措施，向外懸掛警示牌□ 戴絕緣手套用放電棒對被試品放電□ 試驗人員試驗開始前進行現場巡查清理，確定工作范 圍人員已處于安全區域□ 試驗過程中設專人監護，加壓前大聲呼唱□ 試驗人員熟悉試驗規程及試驗儀器的使用方法，并按其要求操作□ 試驗前再次檢查接線是否正確□ 操作人員應站在絕緣墊上□ 試驗電源應有斷路開關和指示燈，更改接線時或試驗 結束時，應首先斷開試驗電源、放電并將升壓設備高 壓部分短路接地□ 試驗合閘前必須先檢查接線，通知現場人員遠離高壓 試驗區域，將調壓器調至零位緩慢上升，注意設備動 態□ 試驗后被試驗設備必須放電□ 試驗結束后油浸變壓器要檢查確認分接頭位置到位并 鎖死，干式變壓器要檢查確認分接頭連接片緊固并且 每相連接片對應同一分接頭□ 試驗前拆除變壓器高、低壓側連接排、線將非測量各繞組短路接地□ 試驗完成應對試驗區域進行檢查，做到“工完、料凈、場清”，恢復試驗前狀態2高壓試驗區域隔離警示措施不足觸電□ 中等風險3對被試品放電 不戴絕緣手套、 不使用放電棒觸電□ 中等風險4高壓試驗時，人員 與設備未滿足 安全距離觸電、灼（燙） 傷□ 中等風險5試驗接線錯誤設備燒損□ 低風險6試驗儀器操作錯誤設備燒損□ 低風險7未切斷試驗電源更換接線觸電□ 中等風險8升壓試驗前，調壓器未調零設備燒損□ 中等風險9絕緣電阻試驗后 未對被試設備 進行放電觸電□ 中等風險10試驗結束后分接頭 位置不到位或 分接頭連接片 不緊固設備燒損□ 中等風險11未拆除被試設備 外部連接進行 試驗觸電□ 中等風險12試驗設備外殼無可靠接地觸電□ 中等風險13試驗結束，未拆除試驗線、遺留物品設備燒損□ 中等風險安全補充事項/平面布置圖現場接受交底人員簽名備注說明：（一）本票由現場技術員填寫，現場安全員審核，現場負責人簽發生效。

現場負責人開工前核對風險控制措施并宣讀二）工作內容、地點、安全措施不變時本票最長可使用十天，否則應重新辦票，用后上交備查；當人員發生變 更時，應在備注欄記錄變更情況對新增人員進行交底，并簽名確認三）應根據現場條件、范圍和環境，補充安全事 項或平面布置圖四）當風險等級與基準風險等級不一致時，項目部應組織相關人員重新進行風險評估并制定措施五） 基準風險等級與風險控制措施在開工前現場打“√”六）簽名不齊全（含代簽名的）均作廢票處理中國南方電網有限責任公司電網建設施工作業指導書 第 8 部分：配網工程276第 8 部分：配網工程高壓開關柜試驗作業指導書編碼：DQSY-02DQSY-02 高壓開關柜試驗作業指導書目 次1 適用范圍 2672 編寫依據 2673 作業流程圖 2674 安全風險辨析與預控 2685 作業準備 136 作業方法 67 質量控制措施及檢驗標準 92791 適用范圍1.1 電壓等級35kV 及以下配網工程1.2 電氣類別適用于 10kV 配網工程高壓開關柜交接試驗2 編寫依據表 2 編 寫 依 據序號引用資料名稱1GB 50150—2006《電氣裝置安裝工程 電氣設備交接試驗標準》2DL 560—1995《電業安全工作規程》（高壓試驗室部分）3DL 5009.3—1997《電力建設安全工作規程》（變電所部分）4DL 408—1991《電業安全工作規程》（發電廠和變電所電氣部分）5GB 11032—2000《交流無間隙金屬氧化物避雷器》6DL/T 5161—2002《電氣裝置安裝工程 質量檢驗及評定規程》7《中國南方電網有限責任公司基建工程質量控制作業標準（WHS）》3 作業流程圖圖 3 作業流程圖4 安全風險辨析與預控4.1 高壓開關柜試驗作業前，施工項目部根據該項目作業任務、施工條件，參照《電網建設施工安全 基準風險指南》（下簡稱《指南》）開展針對性安全風險評估工作，形成該任務的風險分析表。

4.2 按《指 南》中與 高壓開關柜試 驗作業 相關聯的《 電網建設 安全施 工作業 票》（編碼 ： DQSY-02-01/01），結合現場實際情況進行差異化分析，確定風險等級，現場技術員填寫安全施工作業票， 安全員審核，施工負責人簽發4.3 施工負責人核對風險控制措施，并在日站班會上對全體作業人員進行安全交底，接受交底的作業人員負責將安全措施落實到各作業任務和步驟中4.4 安全施工作業票由施工負責人現場持有，工作內容、地點不變時可連續使用 10 天，超過 10 天須 重新辦理作業票，在工作完成后上交項目部保存?zhèn)洳楸?4 . 1 作 業任 務 安 全 基準風 險 指南 序號危 害 名 稱風險種類風險等級風險控制措施1使用破損的試驗設備進行試驗作業觸電中等風險1. 使用合格的設備；2. 試驗前對設備進行自檢；3. 設備外殼必須可靠接地；4. 試驗時人員及設備應在絕緣墊上序號危 害 名 稱風險種類風險等級風險控制措施2高壓試驗區域隔離警示 措施不足觸電中等風險高壓試驗區域應做好隔離措施，向外懸掛警示牌，設專人監護3對被試品放電不戴絕緣手套，不使用放電棒觸電中等風險戴絕緣手套用放電棒對被試品放電4高壓試驗時，人員與設 備未滿足安全距離觸電 灼（燙）傷中等風險1. 試驗人員試驗開始前進行現場巡查清理，確定工作范圍人員已處于安全區域；2. 試驗過程中設專人監護，加壓前大聲并呼唱5試驗接線錯誤設備燒損低風險1. 試驗人員熟悉試驗規程及試驗儀器的使用 方法；2. 試驗前再次檢查接線是否正確6試驗儀器操作錯誤設備燒損低風險1. 試驗人員熟悉試驗規程及試驗儀器的使用 方法，并按其要求操作；2. 試驗時應有人監護并進行呼唱，操作人員應站在絕緣墊上7未切斷試驗電源更換接 線觸電中等風險試驗電源應有斷路開關和指示燈，更改接線時 或試驗結束時，應首先斷開試驗電源、放電并將 升壓設備高壓部分短路接地8升壓試驗前，調壓器未調零設備燒損中等風險試驗合閘前必須先檢查接線，通知現場人員遠 離高壓試驗區域，將調壓器調至零位緩慢上升， 注意設備動態9絕緣電阻試驗后未對被試設備進行放電觸電中等風險試驗后被試驗設備必須放電10試驗設備外殼無可靠接 地觸電中等風險試驗設備外殼必須可靠接地，試驗接地線應符合規程規定11試驗結束，未拆除試驗線、遺留物品設備燒損中等風險試驗完成應對試驗區域進行檢查，做到“工完、 料凈、場清”，恢復試驗前狀態12非被試?yán)@組未接地設備疲勞損壞中等風險在絕緣電阻測量、交流耐壓試驗中，電壓互感器二次繞組需要短接并接地13高壓熔斷器損壞設備燒損低風險試驗前取下高壓熔斷器14避雷器試驗未放電觸電中等風險試驗前和試驗后都應對試品可靠放電5 作業準備5.1 作業前施工條件表 5.1 作業 前 施工 條件 序號項目?jī)?nèi) 容確認人說明1任務單根據本單位實際設置內容（包含本項工作）本工序施工負責人經審批2圖紙?jiān)O(shè)備變更單、設計圖紙本工序施工負責人經審批3預算材料表含主、輔材本工序施工負責人經審批4施工方案施工措施、安全技術交底（項目部級）本工序施工負責人經審批5相關證照根據需要辦理涉及進入工作場所的手續、證件本工序施工負責人有效6確認上一道工序檢查合格（1）高壓開關柜已安裝完成，符合規范標準；檢查任務 單、設備更動表、設計圖紙、施工方案、安全技術交底（項 目部級）等工程項目的資料；包括高壓開關柜及柜內設備 的型號、規格、出廠合格證明書、出廠試驗報告等廠家資 料。

2）試驗儀器對電源有規范要求，施工現場應該具備試驗電源本工序現場施工負責人合格5.2 人員、主要工器具及儀器儀表配置表 5.2 人員、主要工器具及儀器儀表配置序號項目?jī)?nèi) 容說 明1人員配置施工階段建議工作人數現場施工負責人現場施工 質安員技術崗位必須持有與作業工種 相應、有效的上崗證輔助工不 得從事電氣設備試驗等專業工作將高壓開關柜 的進出線等拆 除及試驗完成 后恢復連接211設備測試42施工內容相對應的設備開關柜、包括電壓互感器、電流互感器、斷路器、避雷器、隔離開關、母線等收集有關設備出廠合格證明文件及出廠試驗報告3施工內容相 對應的器 具、機械及 工器具儀表工器具：專用工具等儀器儀表：萬用表、電壓表、電流表、試驗變壓器、控制操作箱（調壓器）、回路電阻測試儀、機械特性測試儀、單臂 電橋、雙臂電橋、高壓直流發生器、三倍頻發生器、2500V 絕緣電阻表、溫濕度計、計算器等試驗線材：電源箱、電源線、專用試驗線、接地線、放電棒等安全器具：安全警示帶、安全標示牌、圍欄、絕緣手套、絕緣墊等（1）根據現場情況使用的工具、儀器符合相關要求2）使用儀表有計量單位檢驗合格證并在合格期間內4完成開工程序工作負責人向項目負責人報開工，由項目負責人向監理單位完成開工報審手續施工準備完成可報開工，當施 工準備不足時，上報該項目負責 人協調解決2896 作業方法表 6 作業方法序號項目?jī)?nèi) 容說 明。
