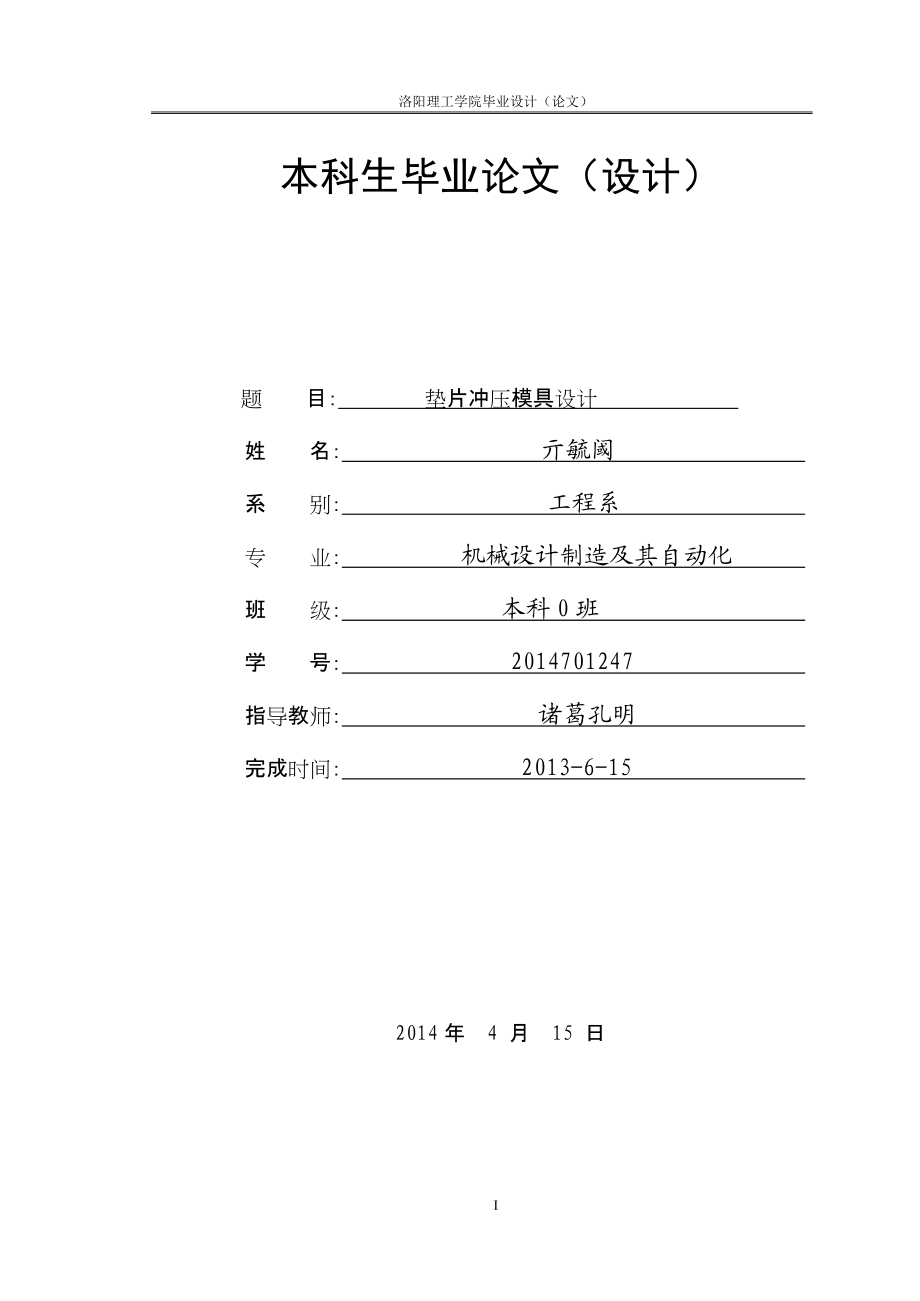

1、洛陽理工學院畢業設計（論文）本科生畢業論文（設計） 題 目： 墊片沖壓模具設計 姓 名： 亓毓閾 系 別： 工程系 專 業： 機械設計制造及其自動化 班 級： 本科0班 學 號： 2014701247 指導教師： 諸葛孔明 完成時間： 2013-6-15 2014年 4 月 15 日畢業設計（論文）原創性聲明和使用授權說明原創性聲明本人鄭重承諾：所呈交的畢業設計（論文），是我個人在指導教師的指導下進行的研究工作及取得的成果。盡我所知，除文中特別加以標注和致謝的地方外，不包含其他人或組織已經發表或公布過的研究成果，也不包含我為獲得 及其它教育機構的學位或?qū)W歷而使用過的材料。對本研究提供過幫助和做

2、出過貢獻的個人或集體，均已在文中作了明確的說明并表示了謝意。作 者 簽 名： 日 期： 指導教師簽名： 日期： 使用授權說明本人完全了解安陽工學院關于收集、保存、使用畢業設計（論文）的規定，即：按照學校要求提交畢業設計（論文）的印刷本和電子版本；學校有權保存畢業設計（論文）的印刷本和電子版，并提供目錄檢索與閱覽服務；學?？梢圆捎糜坝?、縮印、數字化或其它復制手段保存論文；在不以贏利為目的前提下，學?？梢怨颊撐牡牟糠只蛉績?nèi)容。作者簽名： 日 期： 墊片沖壓模具設計摘 要本次設計了一套落料、沖孔的模具。經過查閱資料，首先要對零件進行工藝分析。經過工藝分析和對比，采用落料、沖孔工序。通過沖裁力、頂

3、件力、卸料力等計算，確定壓力機的型號。再分析對沖壓件加工的模具適用類型選擇所需設計的模具。得出將設計的模具類型后將模具的各工作零部件設計過程表達出來。在文檔中第一部分，主要敘述了沖壓模具的發展?fàn)顩r，說明了沖壓模具的重要性與本次設計的意義，接著是對沖壓件的工藝分析，完成了工藝方案的確定。第二部分，對零件排樣圖的設計，完成了材料利用率的計算。再進行沖裁工藝力的計算和沖裁模工作部分的設計計算，對選擇沖壓設備提供依據。最后對主要零部件的設計和標準件的選擇，為本次設計模具的繪制和模具的成形提供依據，以及為裝配圖各尺寸提供依據。通過前面的設計方案畫出模具各零件圖和裝配圖。本次設計闡述了沖壓倒裝復合模的結構

4、設計及工作過程。本模具性能可靠，運行平穩，提高了產品質量和生產效率，降低勞動強度和生產成本。關鍵詞：沖壓模，復合模，連接片，沖裁間隙 GASKET STAMPING MOULD DESIGNABSTRACTThe design of a set of blanking and punching mold. Through referring to information, first of all, I should analysis the process. Through process analysis and comparison, I use blanking and punchin

5、g process. Through the blanking force, the top piece, and the discharge power to determine the model press. Further analysis of the stamping dies for processing the application to select the desired type of mold design. The mold will be designed to draw upon the type of mold parts of the work expres

6、sed in the design process.In the first part of the document mainly describes the development of stamping die, stamping die illustrate the importance and significance of this design, and then stamping parts of the process analysis, completed a process to identify programs. The second part of the nest

7、ing parts of the design plans to complete the calculation of the utilization of the material further edge blanking process of calculation and Die Design and Calculation of the work of some of the stamping equipment to provide a basis to choose. Finally, the main components of standard design and the

8、 choice of design-based mapping tool and provide a basis for forming mold, as well as the assembly drawing to provide the basis of the size. Through the draw in front of mold design and assembly of the parts diagram Fig. The design tells the structure of compound mold design and working process. Rel

9、iable performance of the mold, smooth running, improved product quality and production efficiency, reduce labor intensity and production costs.Key words: Blanking, Punching, Mold, Mold gap5目錄前言1第1章 沖裁工藝設計31.1 沖裁件的工藝分析31.1.1 工件材料31.1.2 工件結構31.1.3 尺寸精度41.2 沖裁工藝方案的確定4第2章 沖裁排樣設計62.1 排樣的方法及排樣圖62.1.1 排樣的方

10、法62.1.2 排樣圖62.2 排樣的計算72.2.1 確定搭邊值72.2.2 送料步距72.2.3 條料寬度計算82.2.4 材料利用率9第3章 沖壓力和壓力中心的計算103.1 確定沖壓力103.1.1 沖裁力的計算103.1.2 卸料力、推件力及頂件力的計算123.1.3壓力機公稱壓力的確定143.1.4沖裁功143.2 確定模具壓力中心153.3 沖壓設備的選用16第4章 凸凹模刃口尺寸的確定174.1 確定凸凹模刃口尺寸的原則174.1.1 凸凹模刃口尺寸的作用174.1.2 刃口尺寸計算原則174.2凸凹模刃口尺寸的確定17第5章 沖裁模典型結構設計195.1 工作部件設計195.

11、1.1 沖孔凸模195.1.2落料凹模結構設計195.2 定位裝置設計與計算205.2.1定距側刃205.2.2擋料銷215.2.3導正銷215.3 卸料裝置215.3.1 卸料裝置215.3.2 卸料裝置有關尺寸計算225.4 固定零件225.4.1墊板225.4.2模柄225.4.3.導料板的設計235.5卸料部件的設計235.5.1 卸料板的設計235.5.2卸料螺釘?shù)倪x用23結論24謝 辭25參考文獻26附錄27前言模具，作為高效率的生產工具的一種，是工業生產中使用極為廣泛與重要的工藝裝備。采用模具生產制品和零件，具有生產效率高，可實現高速大批量的生產；節約原材料，實現無切屑加工；產品

12、質量穩定，具有良好的互換性；操作簡單，對操作人員沒有很高的技術要求；利用模具批量生產的零件加工費用低；所加工出的零件與制件可以一次成形，不需進行再加工；能制造出其它加工工藝方法難以加工、形狀比較復雜的零件制品；容易實現生產的自動化的特點。沖壓技術的水平直接和生產率、產品質量（尺寸公差和表面粗糙度等）、一次刃磨的壽命以及設計和制造模具的周期緊密相關。1 .我國沖壓技術的現狀：目前，我國的沖壓技術、沖壓模具與工業發達國家相比還有一定的差距，主要表現在以下幾點。（1） 沖壓基礎理論與成形工藝落后。（2） 模具標準化程度低。（3） 模具設計方法和手段、模具制造工藝及設備落后。（4） 模具專業化水平低。

13、2 .沖壓技術的發展方向：雖然我國的模具工業和技術在過去的十多年中得到了快速發展，但與工業發達國家相比仍有很大差距。未來的十年，中國模具工業和技術的主要發展方向包括以下幾個方面。（1） 提高模具的設計制造水平，使其朝著大型化、精密化、復雜換、長使用壽命化發展。（2） 在模具設計制造中更加普及應用國產的CAD/CAE/CAM技術。（3） 發展快速制造成形和快速制造模具的技術。（4） 提高模具標準化水平和模具標準件的使用率。（5） 研究和發展優質的模具材料和先進的表面處理技術。（6） 研究和開發模具的拋光技術和設備。（7） 研究和普及模具的高速測量技術與逆向工程。（8） 研究和開發新的成形工藝和模

14、具。 3 .主要研究目標： 設計1套模具，包括總裝圖和部分零件圖，編制加工工藝文件及生成加工程序代碼。要求正確選擇標準件和模具材料，零件尺寸設計正確。 在本次課程設計中利用計算機輔助設計（CAD）繪制模具主要工作零件圖和模具的總裝配圖。根據對零件的綜合分析，在這次設計中我設計的模具是倒裝落料沖孔復合模，主要介紹的是沖裁工藝、工藝計算、沖裁模的結構和設計、沖裁模落料沖孔的工作原理等。 本說明書有孫小撈導師指導和幫助，同時還得到了同學們的提示，特在此表示衷心的感謝！ 由于水平有限，缺點錯誤在所難免，希望大家指正！第1章 沖裁工藝設計1.1 沖裁件的工藝分析圖1-1墊片1.1.1 工件材料 為45號

15、鋼，具有良好的沖壓性能，適合沖裁。工件結構相對簡單，有一個80mm和一個30mm的孔；孔與孔、孔與邊緣之間的距離也滿足要求，壁厚為3mm，普通沖裁完全能滿足要求。1.1.2 工件結構該零件形狀簡單。邊孔距遠大于凸、凹模允許的最小壁厚（見表1-1），故可以考慮采用復合沖壓工序。 表1-1 倒裝復合模的沖裁凸凹模最小壁厚 （單位：mm）材料厚度t0.40.60.81.01.21.41.61.82.02.22.5最小壁厚1.41.82.32.73.23.64.04.44.95.25.8材料厚度t2.83.03.23.53.84.04.24.44.64.85.0最小壁厚6.46.77.17.68.18

16、.58.89.19.49.710 1.1.3 尺寸精度零件圖上80 0 -0.74mm；屬IT13級, 30+0.62 0mm屬于IT12級,其余尺寸未注公差，屬于自由尺寸，由表1-2和表1-3查得，沖裁件內外形達到的經濟精度為IT12IT13，孔中心與邊緣距離尺寸公差為0.7mm。其余尺寸未注公差按IT13級確定工件尺寸的公差，一般沖壓均能滿足其尺寸精度要求。 表1-2 沖裁件內外形所能達到的經濟精度 材料厚度t / mm基 本 尺 寸 / mm3366101018185001IT12IT13IT1112IT14IT12IT13IT1123IT14IT12IT1335IT14IT12IT13

17、 表1-3 孔中心與邊緣距離尺寸公差 材料厚度t / mm孔中心與邊緣距離尺寸 / mm505012012022022036022440.50.60.70.60.70.80.70.81.00.81.01.21.2 沖裁工藝方案的確定該零件包括落料、沖孔兩個基本工序，可以有以下三種工藝方案：方案一：先落料，后沖孔。采用單工序模生產。即先用一副模具進行落料，后用一副模具沖30的孔，該方案模具結構簡單，但需要兩副模具才能完成零件的加工，效率低，生產過程精度也不容易保證，且操作也不方便，不符合中批量生產的要求。方案二：落料沖孔復合沖壓，采用復合模生產。復合模是一種多工序沖模，是壓力機的一次工作行程中，

18、在模具同一工位同時完成數道分離的模具，其生產效率高，沖裁件內孔與外緣相對位置精度高，可以借模具精度來保證零件精度，但復合模結構復雜，制造精度要求高，成本高，而且?guī)ИM窄面的工件受到凸凹模強度限制而不能用復合模加工。方案三：沖孔落料連續沖壓，采用級進模生產。在級進模中，整個沖件的成型是在連續過程中逐步完成的，是一種工位多，效率高的沖模。該方案也只需要一副模具，生產效率也高，但為了滿足精度要求，有必要增加兩個導正銷，這樣模具制造、安裝較復合模復雜。根據上述分析，采用復合模進行生產。且由于該零件的最小壁厚（80/2-30/2=25mm）大于倒裝式復合模所要求的最小壁厚（7.6mm），故可以采用倒裝式復

19、合模進行生產，以提高生產效率。第2章 沖裁排樣設計2.1 排樣的方法及排樣圖2.1.1 排樣的方法根據材料的利用情況，排樣的方法可分為三種：（1） 有廢料排樣（2） 少廢料排樣（3） 無廢料排樣采用少、無廢料排料可以簡化沖裁模結構，減少沖裁力。但是條料導向與定位所產生的誤差影響，沖裁件公差等級低。同時，由于是模具單面受力（單邊切斷時），不但會加劇模具磨損，降低模具壽命，而且也直接影響沖裁件的斷面質量。因此選擇有廢料排樣，雖然材料利用率低，沖裁件質量及模具壽命高。根據零件結構形狀采用有廢料排樣中直對排的排樣形式。2.1.2 排樣圖排樣圖見圖2-1。圖2-1排樣圖2.2 排樣的計算2.2.1 確定

20、搭邊值查表2-1，確定搭邊值a、a1,由t=3.5mm，采用手工送料，取工件間a1=2.5mm，側搭邊a=2mm。 表2-1 最小工藝搭邊值 （單位：mm）材料厚度t / mm手 工 送 料自 動 送 料圓 形非 圓 形往 復 送 料a1aa1aa1 aa1 a112233445566881.51.522.534561.522.5345671.522.53456722.533.556782 2.5 3.54 5 6 7 83 3.54 5 6 7 8 9 2 3 4 5 6 7 34 5 6 7 8 注：沖皮革、紙板、石棉等非金屬材料時，搭邊應乘以1.52。2.2.2 送料步距送料步距（送料步

21、距簡稱步距或進距），是條料在模具上每次送進的距離。步距是決定擋料銷位置的依據，每次只沖一個零件的步距s的計算公式為s=D+a1式中 D： 平行于送料方向的沖件寬度； a1： 沖件之間的搭邊值。 計算送料步距為s= D+a1=80+2.5 =82.5 （mm）2.2.3 條料寬度計算條料是由板料剪裁下料而得到的。條料寬度的確定原則為，最小條料寬度要保證沖裁時零件周邊有足夠的搭邊值，最大條料寬度要能在沖裁時順利地在導料板之間送進，并與導料板之間有一定的間隙，進而確定導料板間的距離。由于是手工送料，本設計采用導料板之間有側壓裝置時條料的寬度與導料板間距離的計算方法。因?yàn)閷?dǎo)板之間有側壓裝置或用手將條料

22、緊貼單邊導料板的模具，能使條料始終沿著導料板送進，可按下式計算。條料寬度 B 0 -=（L +2a+） 0 -導料板間的距離 B0 =B+Z= Dmax +2a+Z 式中 B： 條料的寬度，mm； B0： 導料板間的距離，mm;L： 沖裁件垂直于送料方向的最大尺寸，mm； a： 側搭邊值，可參考表2-1；Z： 導料板與最寬條料之間的間隙，其值見表2-2； ： 條料寬度的單向（負向）公差，見表2-3。由表2-2和經驗，取Z=1mm導料板間的距離 B0 =B+Z= Dmax +2a+Z=425+23+1=432 (mm) 由表2-3和經驗，取=1mm 條料寬度 B 0 -=（80 +22+1） 0

23、 -1=85 0 -1 (mm)表2-2 導料板與條料之間的最小間隙Zmin mm材料厚度t無側壓裝置有側壓裝置條料寬度B條料寬度B100以下100200200300100以下100以上0.50.50.51580.510.50.5158120.51158230.51158340.51158450.51158表2-3 條料寬度偏差 mm條料寬度 B材料厚度t1122335500.40.50.70.9501000.50.60.81.01001500.60.70.91.11502200.70.81.01.22203000.80.91.11.32.2.4 材料利用率沖壓件大批量生產成本中，坯料材料費用

24、占60%以上，排樣的目的就在于合理利用原材料。衡量排樣經濟性、合理性的指標是材料的利用率。其計算公式如下一個步距內的材料利用率為 =nA/Bs100% 式中 A： 一個步距內沖裁件面積（包括沖出的小孔在內），mm； n： 一個步距內沖裁件數目;B： 條料寬度，mm； s： 步距，mm；其中 A=402 =10053.01 （mm2）一個步距內的材料利用率為 =A/(B*S) =73.92%9洛陽理工學院畢業設計（論文）第3章 沖壓力和壓力中心的計算3.1 確定沖壓力 3.1.1 沖裁力的計算沖裁力是沖裁時凸模沖穿板料所需的壓力。在沖裁過程中，沖裁力是隨凸模進入板料的深度（凸模行程）而變化的。通

25、常，沖裁力是指沖裁過程中的最大值（Fmax）。影響沖裁力的主要因素是材料的力學性能、厚度、沖件輪廓周長及沖裁間隙、刃口鋒利程度與表面粗糙度等。綜合考慮上述影響因素，平刃口模具的沖裁力可按下式計算 F=KLtb （式3-1）式中 F：沖裁力，N； L：沖件周邊長度，mm； t：材料厚度，mm； b：材料抗剪強度，MPa； K：考慮模具間隙的不均勻、刃口的磨損、材料力學性能與厚度的波動等因素引入的修正系數，一般取K=1.3。對于同一種材料，其抗拉強度與抗剪強度的關系為b1.3b，故沖裁力也可按下式計算 F=Ltb （式3-2）本設計的沖裁力按式3-2進行計算。查表3-1，b的取值范圍為440560

26、，取b=500MPa。（1）沖裁件的落料周長 L1=80=251.2（mm）則落料力為 F1=L1tb=251.23500=376.8（KN）（2）沖裁件的沖孔周長 L2=30=94.2 （mm）則沖孔力為 F2=L2tb=94.23500=141.3（KN）沖件周邊長度 L= L1+ L2=345.4 （mm）則沖裁力為 F=Ltb= F1+ F2=518.1（KN）表3-1 沖壓常用金屬材料的力學性能材料名稱牌 號材 料狀 態力 學 性 能抗剪強度/MPa抗拉強度b/MPa屈服點s/MPa伸長率（%）普 通碳素鋼Q195Q235Q275未 經退 火255314315390195283330

27、3372375460 23526313924904906102751520碳 素結構鋼08F0810F101520354550已退火230310275380180273026036021541020027220340 27541019027260340295430210262703803354702302538040035550025024400520490635320194405605306853601544058054071538013不銹鋼1Cr13已退火320380440470120201Cr18Ni9Ti經 熱處 理46052056064020040鋁1060、1050A、1200已

28、退火807011050802028冷作硬 化10013014034 （續）材料名稱牌 號材 料狀 態力 學 性 能抗剪強度/MPa抗拉強度b/MPa屈服點s/MPa伸長率（%）硬鋁2A12已退火1051251502201214淬硬并經時效處理2803104004353681013淬硬后冷作硬化280320400465340810純銅T1、T2、T3軟 160210702948硬2403003黃銅H62軟2602943002540半硬30034346020020硬4201210H68軟24029430010040半硬28034044125硬40039240025013 注：表中數據為板材力學性能

29、。3.1.2 卸料力、推件力及頂件力的計算當沖裁完成后，從板料上沖裁下來的沖件（或廢料）由于徑向發生彈性變形而擴張，會塞在凹模孔口內或者板料上的孔，則沿徑向發生彈性收縮而緊箍在凸模上。為了使沖裁工作繼續進行，必須將工件或廢料從模具內卸下或推出。從凸模上卸下緊箍的料所需要的力稱為卸料力，用F卸表示；將梗塞在凹模內的料順沖裁方向推出所需要的力稱為推件力，用F推表示；逆沖裁方向?qū)⒘蠌陌寄?nèi)頂出所需要的力稱為頂件力，用F頂表示。卸料力、推件力和頂件力是由壓力機和模具的卸料、頂件和推件裝置傳遞的。所以在選擇壓力機公稱壓力和設計以上機構時，都需要對這三種力進行計算。影響這些力的因素較多，主要有：材料的力學

30、性能和料厚；沖件形狀和尺寸大??；凸、凹模間隙大小；排樣搭邊值大小及潤滑情況等。生產中常用下列經驗公式計算F卸= K卸FF推= nK推FF頂= K頂F式中 F：沖裁力； K卸、K推、K頂：分別為卸料系數、推件系數和頂件系數，其值見表3-2； n：塞在凹模孔口內的沖件數。有反推裝置時，n=1；錐形孔口，n=0；直刃口，下出件凹模，n=h/t，其中h是直刃口部分的高度，t是材料厚度。 表3-2 卸料力、推件力及頂件力的系數 料厚/mmK卸K推K推鋼0.10.10.50.52.52.56.56.50.0650.0750.0450.0550.040.050.030.040.020.030

31、.10.0630.0550.0450.0250.140.080.060.050.03鋁、鋁合金純銅、黃銅0.0250.080.020.060.030.070.030.09對于本模具設計的計算如下。查表3-2，得K卸=0.030.04，K推=0.045，K推=0.05。（1）卸料力 F卸 =K卸F1 =0.04518 =20.72 （KN）式中 K卸查表3-2，取K卸=0.04。（2）推件力 F推= nK推F2 =10.045518 =23.31 （KN）式中 K卸查表3-2，取K推=0.045；n為卡在凸、凹模內的沖孔廢料數目。（3）頂件力 F頂= K頂F2 =0.05284.79 =25.9

32、 （KN）式中 K頂查表3-2，取K頂=0.05。3.1.3壓力機公稱壓力的確定沖裁時，壓力機的公稱壓力必須大于或等于沖壓力（F總），F(xiàn)總為沖裁力和與沖裁力同時發生的卸料力、推件力或頂件力的總和。根據不同的模具結構，沖壓力計算應分別對待，即當模具結構采用彈壓卸料裝置和下出件方式時：F總=F+ F卸+ F推當模具結構采用彈壓卸料裝置和上出件方式時：F總=F+ F卸+ F頂當模具結構采用剛性卸料裝置和下出件方式時：F總=F+ F推該落料沖孔復合模采用倒裝結構及彈壓卸料和下出料（沖孔廢料）方式，則總沖壓力F總為F總=F+ F卸+ F推=518+20.72+23.31=562.03 （KN）3.1.4

33、沖裁功選擇沖裁設備時，除了要計算沖裁力，使壓機的公稱壓力大于沖裁力以外，還要進行沖裁功的驗算，使壓機的每次行程功不超過額定的數值，以保證其電動機不過載、飛輪轉速不致下降太多。因?yàn)楣κ橇εc其行程的乘積，所以平端刃口的沖裁功按下式計算： W=mPt/1000式中 W：沖裁功，Nm； t：材料厚度，mm； P：沖裁力，N： m：系數，一般取為0.63。當計算出的沖裁功大于壓機規定的行程功時，就必須改變沖裁工藝或另選更大行程功的設備。壓機規定的行程功，可從壓機的說明書或有關資料、手冊中查詢。本設計的沖裁功為 W=mPt/1000 =0.63518103/1000 =979.02 （Nm）3.2 確定模

34、具壓力中心模具的壓力中心，就是沖壓力合力的作用點。求壓力中心的方法是：采用求空間平行力系的合力作用點。為了使模具能夠正常又平衡地工作，特別是對于大而復雜的沖件、多凸模沖孔以及連續沖裁時，必須使壓力中心通過壓力機滑塊的中心線。對于帶有模柄的沖裁模，壓力中心需通過模柄的軸心線。否則，在沖裁過程中，會產生偏心載荷，形成彎矩，使得模具歪斜，加快壓力機滑塊與導軌之間以及模具導向裝置的磨損，刃口迅速變鈍（無導向裝置時特別突出），嚴重時，會啃刃或造成設備、人身事故。在實際生產中，可能出現由于沖裁件的形狀特殊，從模具結構方面考慮，不宜使壓力中心與模柄中心線相重合，此時應注意使壓力中心的偏離，不超出所選壓力機模

35、柄孔投影面積的范圍。1.簡單幾何圖形壓力中心的位置（1）一切對稱沖裁件的壓力中心，均位于沖件輪廓圖形的幾何中心上。（2）沖切直線段時，其壓力中心位于直線段的中心。（3）沖切圓弧線段時，其壓力中心的位置按下式計算 y=R式中 ：半角，弧度； b：弦長，mm, b=2Rsin； l：弧長，mm, l=R2?；喓?y=R= R=。綜上所述，該零件的壓力中心應位于圓心之上。3.3 沖壓設備的選用機械壓力機類型的選定依據是沖壓的工藝性質、生產批量的大小、沖壓件的幾何尺寸和精度要求等。中小型沖壓件生產中，主要應用開式機械壓力機。機械壓力機的規格指機械壓力機的主參數公稱壓力。所選機械壓力機的公稱壓力和功率

36、必須大于沖壓作業所需的壓力和功率，以避免壓力和功率的超載。所選壓力機的閉合高度要與沖模的閉合高度相適應，壓力機的滑塊行程必須滿足沖壓工藝要求。此外，選擇壓力機臺面尺寸必須考慮到固定沖模的位置，壓力機滑塊模柄孔尺寸、工作臺孔尺寸、滑塊中心線到機身后側的距離、頂件橫梁槽的尺寸、機身側柱間及導軌間的距離及壓力機的傾斜范圍等，都應與模具各部位尺寸相適應。從滿足沖壓工藝力的要求看，可選用600的開式壓力機。16第4章 凸凹模刃口尺寸的確定4.1 確定凸凹模刃口尺寸的原則4.1.1 凸凹模刃口尺寸的作用凸模與凹模尺寸精度是影響沖裁件尺寸精度的重要因素，。凸、凹模的合理間隙值要靠刃口尺寸及其公差來保證。4.

37、1.2 刃口尺寸計算原則1、根據落料和沖孔的特點 落料件的尺寸決定于凹模尺寸，故落料模應以凹模為設計基準；沖孔件的尺寸決定于凸模尺寸，所以沖孔模應以凸模為設計基準;先確定凸模的刃口尺寸，再按間隙值確定凹模的刃口尺寸。2、考慮凸模與凹模的尺寸磨損 凸、凹模在沖裁過程中必然會出現磨損使落料尺寸增大。為了保證沖裁件的尺寸精度，盡可能的提高模具壽命，設計落料模時，凹模刃口的基本尺寸應取落料件的尺寸公差范圍內的較小尺寸。3、把握好刃口制造精度與工件精度的關系 凸、凹模刃口尺寸精度的選擇，應以能保證工件的精度要求為前提，保證合理的凸凹模間隙值，從而保證模具的使用壽命。一般情況下，也可按工件公差的1/31/

38、4選取。對于圓形凸、凹模，由于制造容易，精度易保證，制造公差可按照IT6IT7級選取。4.2凸凹模刃口尺寸的確定采用凸模和凹模分開加工的，采用這種方法，要分別標注凸模和凹模刃口尺寸與制造公差，為了保證間隙值必須滿足式：+- （6-1）凸凹模制造公差按T7級數選取對于沖30mm =0.039mm對于沖80mm =0.014mm沖孔時首先確定凸模刃口尺寸。由于基準件凸模的刃口尺寸在磨損減小，因此應使用凸模的基本尺寸接近工件的最大極限尺寸，凸模制造去負偏差，凹模去正偏差，-磨損系數，-工件公差，按IT14精度選取。沖孔（30mm）=（+） （6-2）=（30+0.750.62）查表知=0.62=0.

39、75=30.46 =（+2） （6-3）=（30+0.750.62+0.460）=30.92落料（80mm）=（-） （6-10） =80.99 =（-2） （6-11） =80.5318第5章 沖裁模典型結構設計5.1 工作部件設計5.1.1 沖孔凸模因?yàn)樗鶝_的孔為方形與圓形，而且都不屬于需要特別保護的小凸模,所以沖孔凸模采用臺階式，一方面加工簡單，另一方面又便于裝配與更換沖30mm孔的凸模結構如下圖：圖5-1沖孔凸模5.1.2落料凹模結構設計凹模采用整體凹模，各沖裁的凹?？拙捎镁€切割機床加工，安排凹模在模架上的位置時，要依據計算壓力中心的數據，將壓力中心與模柄中心重合。其輪廓尺寸可按公式

40、計算：凹模厚度 H=kb=0.3580mm=28mm（查表得k=0.35）凹模壁厚 c=（1.52）H=42mm56mm取凹模厚度 H=30mm，凹模壁厚c=50mm，凹模寬度 B=b+2c=（80+250）mm=180mm凹模長度L取180 mm（送料方向）凹模輪廓尺寸為180mm100mm30mm，結構如圖5-2 圖5-2落料凹模5.2 定位裝置設計與計算5.2.1定距側刃 由于該零件生產批量較大，采用雙側刃。當帶料脫離一個側刃時，第二個側刃仍能起到定距作用。雙側刃采用對稱放置。側刃厚度一般為68mm，其長度為條料送進步距長度。材料可選用T10、Gr12，淬火硬度為6264。圖5-3定距側

41、刃5.2.2擋料銷 擋料銷一般用45號鋼，淬火硬度為4348HRC。設計時擋料銷高度應大于沖壓件材料的厚度，高度應為4mm。本模具采用鉤形擋料銷，距凹模距離遠。5.2.3導正銷 導正銷多用于連續模中沖裁件的精確定位，沖裁時為減少條料的送進誤差，保證工件內孔與外形的相對位置精度。5.3 卸料裝置5.3.1 卸料裝置 由于本材料較薄，故采用彈性卸料裝置。工作時，卸料板2先將材料壓緊，沖裁完成模具回復時卸料。使模具沖出的工件平整，精度較高。5.3.2 卸料裝置有關尺寸計算 卸料板的形狀一般與凹模形狀相同，卸料板的厚度，h=（0.81.0）Ha=4050mm。卸料板一般選用45號鋼，不需要熱處理。5.

42、4 固定零件5.4.1墊板 為了防止較小的凸模壓損模座的平面，一般在凸模和模座之間加設墊板。墊板的外形尺寸與凹模周界一致，墊板的材料一般選用T7、T8或45鋼制成。T7、T8淬火硬度為5256HRC.45鋼硬度為4348HRC.5.4.2模柄 沖模的上模是通過模柄安裝在沖床滑塊上的。模柄的形式很多，本模具采用嵌入式模柄。模柄一般采用Q235或45鋼。圖5-4模柄5.4.3.導料板的設計導料板的內側與條料接觸，外側與凹模齊平，導料板與條料之間的間隙取1mm，這樣就可確定了導料板的寬度，導料板的厚度按表選擇。導料板采用45鋼制作，熱處理硬度為4045HRC，用螺釘和銷釘固定在凹模上。導料板的進料端

43、安裝有承料板。5.5卸料部件的設計5.5.1 卸料板的設計 卸料板的周界尺寸與凹模的周界尺寸相同，厚度為 18mm。 卸料板采用45鋼制造，淬火硬度4045HRC。5.5.2卸料螺釘?shù)倪x用 卸料板上設置4個卸料螺釘，公稱直徑為12mm，螺紋部分為M1010mm。卸料釘尾部應留有足夠的行程空間。卸料螺釘擰緊后，應使卸料板超出凸模端面lmm，有誤差時通過在螺釘與卸料板之間安裝墊片來調整。24結論本次墊片的結構設計包含了落料和沖孔復合模設計通過沖壓模擬，再根據沖壓模擬結果設計、生產模具，確保了沖壓的成功,減少了沖壓試模的成本，在最短的時間內得到了滿意的沖壓件。該方法適合于沖壓大型或復雜沖壓件，以提高

44、模具制造的成功率，縮短模具生產時間，降低試壓成本。本次畢業設計的主要內容是墊片的設計以及該制件的數值模擬。模具設計的主要任務是通過對所給工件尺寸，形狀，材料及經濟性的分析，確定相應的模具結構。主要進行毛坯尺寸的計算，凸、凹模工作部分尺寸的計算、模具的設計及壓力機的選擇。在設計中以便更直觀地表達模具的詳細結構。通過這次設計認識到模具的設計應考慮技術和經濟因素，在保證模具結構合理的前提下盡量使模具結構簡單，生產加工成本最低，精度最高，在未來的時間里中國的模具制造業還會有更大發展空間。謝 辭三年的學習生活一眨眼就過了，在外求學經歷的坎坷使我慢慢成熟，我對三年以來幫助我的人們滿懷感激，時刻沒有忘記。所

45、經歷的一切將讓我倍加珍惜未來的生活。通過此次畢業設計，使我學到了許多知識，其中還包括許多課本上學不到的知識。比如說模具整體的設計過程和所設計模具的實用性。我所設計的模具的最終目的是用模具來生產出合格的產品。當然，在設計過程中出現的一些難題。比如說怎樣提高產品的加工精度，以及小型工件的加緊這些問題，都通過我們?nèi)シ喯嚓P(guān)的書籍和經過孫老師的悉心指教和幫助最終才得以解決。通過本次畢業設計，也使得我們這組成員更加齊心協力、努力創新，自始至終，都抱著一顆堅定的信念,即如何做能使其工件更加美觀、精度更高、工作效率最高的心態即將畢業的我們，在以后的工作中難免會遇到一些問題或麻煩。隨著科學技術的高度的發達，一

46、些質量優、性能好、效率高、能耗低、價格廉的產品將開發出來并淘汰那些老的生產技術或設備。因此，我們應該樹立良好的設計思想，重視對自己進行機械設計能力的培養，樹立知識經濟意識；善于利用各種信息資源，擴展知識面和能力；培養嚴謹、科學、創新與創業、艱苦奮斗的企業精神，加強環境保護意識，做到清潔生產和文明生產，以最大限度的獲得企業效益和社會效益在此，感謝我的指導老師孫小撈在百忙之中給予我作品的悉心指點與幫助。感謝他為我指點迷律、出謀劃策。同時，也感謝我的這組的成員在這次設計中給予我的幫助！所以，在以后的工作中，繼續學習和加深。在此我非常感謝孫老師在設計過程中對我的指導和幫助，向?qū)O老師致以誠摯的謝意！參考

47、文獻1.成虹.沖壓工藝與模具設計.高等教育出版社，1987.2.李學峰.沖模設計手冊之四.機械工業出版社，1999.3.劉潔.實用機械設計手冊.機械工業出版社，1985.4.楊占堯.沖壓模具圖冊.高等教育出版社，1998.5.侯維芝、楊金風.模具制造工藝與工裝.高等教育出版社，1997.6.張鼎承.冷沖模的設計與制造.上?？萍汲霭嫔?，1995.7.王芳.冷沖壓模具設計指導.機械工業出版社，1982.8.孫鳳勤.模具制造工藝與設備.機械工業出版社，1983.9.黃健求.模具制造.機械工業出版社，2001.10.李德群.現代模具設計方法.機械工業出版社，200411.陳萬林.實用模具技術.機械工業

48、出版社，2000.12.模具實用技術從書編委會.沖模設計與應用實例.1986.36附錄 附表1 沖模零件配合于表面粗糙度零件及其位置配合與標準公差等級表面粗糙度Ra/m工作零件刃口表面凸模、凹模凸凹模廢料切口一般情況H6/h6、H7/h7自由尺寸工件半成品中間工件H9/h9、H10/h100.80.4工作零件與固定板防轉動圓柱銷擋料銷H7/m6、H7/a60.80.4導柱、導套上配合面H6/h5、H7/h6H7/j5、0.20.1導柱、導套與模座配合面H7/r60.80.2模柄與模座配合面H7/m6導正銷結構面H6/k6、H7/h60.80.4上述零件其他表面IT9、IT10IT141.6不加

49、工其他零件附表2 常用模具鋼的性能比較類別牌號耐磨性耐沖擊性淬火不變形性淬硬深度紅硬性脫碳敏感性切屑加工性碳素工具鋼T7、T8差較好較差淺差大好T9T13較差中等較差淺差大好合金工具鋼Cr12好差好深較好較小較差Gr12MoV好差好深較好較小較差9Mn2V中等中等好淺差交大較好CrWMn中等中等中等淺較差較大中等9CrWMn中等中等中等淺較差較大中等6W6Mo5cr4V較好較好較好深中等中等中等Cr4W2MoV較好較差較差深中等中等中等5CrMnMo中等中等中等中較差較大較好5crNiMo中等較好較好中較差較大較好高速工具鋼W18Cr4V較好較差中等深好小較差W6Mo5Cr4v2較好中等中等深

50、好中等較差W6Mo5Cr4v3較好差中等深好較小差附表3 模具工作的常用材料及熱處理要求磨具類別零件名稱及使用條件材料牌號熱處理硬度HRC凸模凹模。沖截模1沖截料厚D3mm形狀簡單的凸模、凹模、凸凹模T8AT10A9Mn2V586260642沖截料厚D3mm形狀復雜的凸模、凹模、凸凹模CrWMn、9Mn2V、Cr12586262643要求高度耐磨的凸模，凹模和凹凸?；蛏a(chǎn)批量大壽命長的凹凸模W18Cr4V，120Cr4W2MoV6062616365Cr4Mo3W2VNb56585860Y15Y204材料加熱沖截時用的凹凸模3Cr2w8V48526Cr4Mo3Ni2WV5153彎曲模1一般彎曲用

51、的凹凸模T8A.T10A,9Mn2V56602要求高度耐磨凹凸模形狀復雜的批量大的CrWMnCr12Cr12MoV60643材料加熱彎曲時用的凹模凸模5CrNiTi5CrNiMo5CrMnMo5256拉伸模1一般用的T8A.T10A586260642要求耐磨的、批量大的要求壽命長的Cr12.Cr12MoV60626264Y15.Y203材料加熱拉伸時的凹凸模5CrNiMo5CrNiTi5256附表4 模具一般的常用材料及熱處理要求零件名稱使用情況材料牌號熱處理硬度HRC上、下模板一般負荷HT200負荷較大HT250.Q235負荷較大受高速沖擊452832用于滾動式導柱模架QT400用于大型模具HT250模柄壓入式旋入式凸緣式Q235浮動式454348導柱、導套大量生產205862單件生產T10A,9Mn2V5660用于滾動配合Cr12,GCr156264墊板一般用途454348單位壓力特大T8A5256推板，頂板一般用途Q235重要用途454348推桿，頂桿一般用途454348重要用途CrWMn5660導正銷一般用途T10A,9Mn2V5256高耐磨Cr12MoV6062固定板，卸料板Q235定位板454348T85256導
