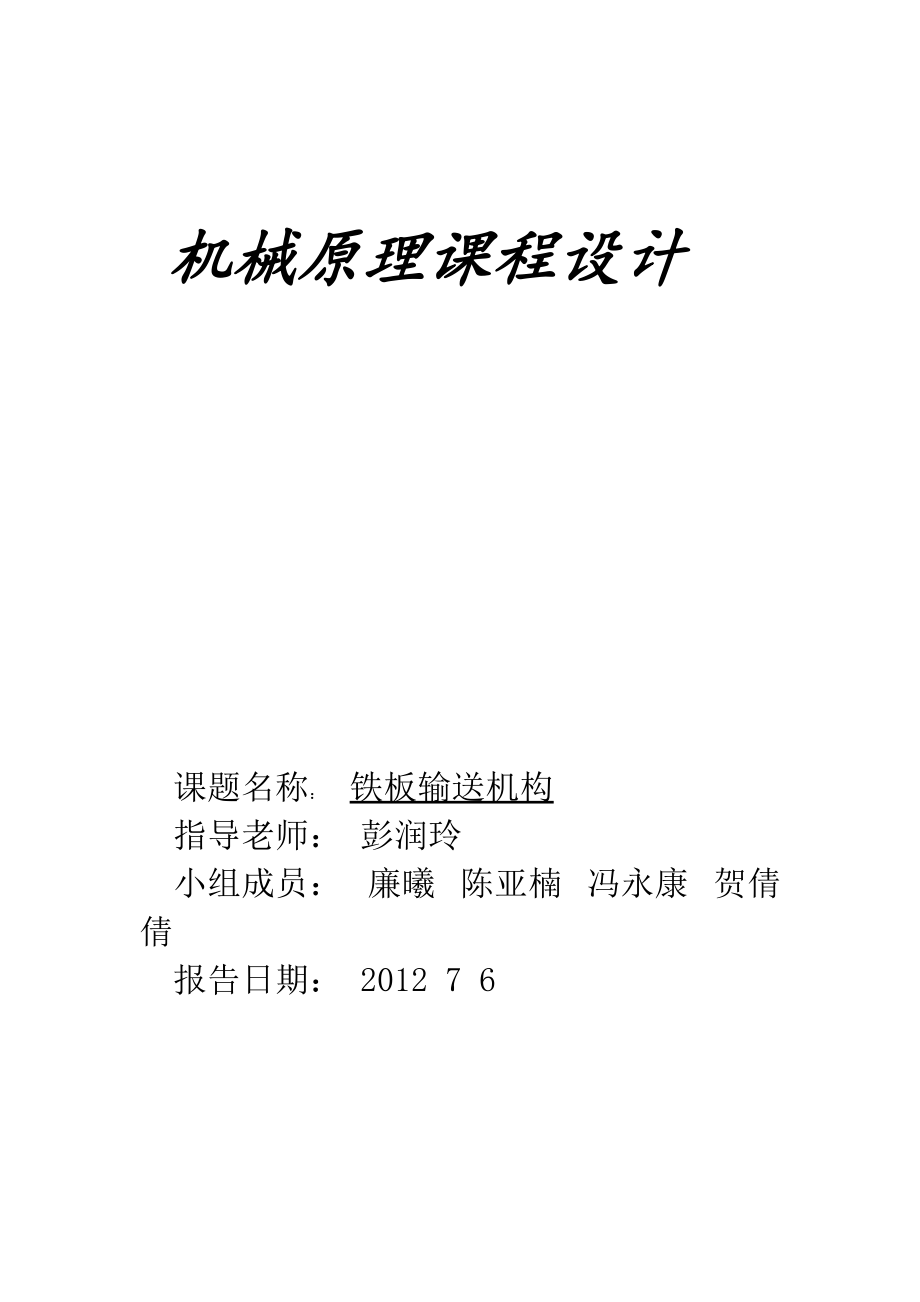

1、 機械原理課程設計 課題名稱： 鐵板輸送機構 指導老師： 彭潤玲 小組成員： 廉曦 陳亞楠 馮永康 賀倩倩 報告日期： 2012 7 6 目錄 一 設計課題 1.1工作原理及工藝動作過程 1.2原始數據及設計要求 1.3設計要求 1.4題目分析 二 動力源的選擇 三 傳動方案設計（見A3圖紙）（這個可以寫也可以不寫） 三 工作原理 四 機構的運動方案分析和選擇 4.1 機構的運動方案分析 4.2 繪制運動循環圖 4

2、.3 運動方案的選擇 五 結構分析和計算 六 附加（鉸鏈四桿機構）機構的設計 七 總結 八 附錄：A3圖紙，力分析，運動分析圖紙 一 設計課題 一、工作原理及工藝動作過程 將卷料展開并剪成一定長度鐵板的剪板機，可以有兩種剪斷方式。一種方式是板料勻速連續送進，剪刀在和鐵板同步（同速）前進的運動中剪斷鐵板，即飛剪機。另一種是將板料做定長度的間歇送進，在板料短暫的停歇時間內，剪刀在一定位置上將鐵板剪斷，本題要求做后一種剪斷方式的機構方案設計。 二、原始數據及設計要求 (1) 原材料為成卷的板料。每次輸送鐵板長度為L＝1900,2000,2100,或2200mm

3、 (2) 每次輸送鐵板到達規定長度后，鐵板稍停，以待剪板機構將其剪斷。剪斷工藝所需時間約為鐵板輸送周期的十五分之一。建議鐵板停歇時間不超過剪斷工藝時間的1.5倍，以保證有較高的生產率。 三、設計要求 輸送機構運轉應平穩，振動和沖擊應盡量小(即要求輸送機構從動件的加速度曲線連續無突變)。 四 題目分析 因為要求剪斷工藝所需時間約為鐵板輸送周期的十五分之一，故設機構的停歇時間是鐵板輸送周期的十二分之一。即曲柄轉過30期間內，齒輪4停歇，剪板機開始剪斷鐵板。 圖示輥輪4′和4〞將鐵板壓緊，依靠輥輪和鐵板間的摩擦力將鐵板從巻料上拉出并推向前進做純滾動，故每次輸送的長度L=θ*

4、R4。由于ABCD四連桿機構為曲柄搖桿機構，假設在主動曲柄轉過一周中其余角度時，輸出構件4轉過240。 經查閱部分型號剪板機行程次數如下所示：現取n=50r∕min。 則主動件1的角速度w1=πn/30。 二 動力源的選擇 三 工作原理 利用附加曲柄搖桿機構實現連續轉動。利用兩個輥輪將鐵板壓緊，依靠輥輪和鐵板間的摩擦力將鐵板從卷料上拉出并推向前進的輸送方式，如圖： 所以在主動曲柄AB（齒輪1）等速轉動，系桿H變速運動的一周內，齒輪4在某一時間內總能使其角速度為零。在主動曲柄AB（齒輪1）等速轉動一周

5、的時間內，從動齒輪4按下述規律運動：當曲柄開始轉過某一角度時間內時，齒輪4停歇不動，以等待剪切機構將鐵板剪斷；在主動曲柄轉過一周中其余角度時，輸出構件4轉過另一角度，這時剛好將鐵板輸送到所要求的長度L。 四 機構的運動方案分析及選擇 4.1機構的運動方案分析 將鐵板作間歇送進的機構方案設計，可從下述兩個方面考慮機構的選擇： (1) 如何夾持和輸送鐵板，并使停歇時保持鐵板的待剪位置； (2) 如何實現間歇送進，并能使鐵板停歇時運送鐵板的構件的速度和加速度曲線仍然連續，這樣，送進機構的運轉就比較平穩。 大致有幾條途徑： (1) 利用構件上一點在圓弧段或直線段上運動，在

6、某一時間段內運動構件暫時脫離運動鏈，使后續構件實現停歇； (2) 利用兩種運動的疊加使構件實現間歇運動； (3)工業上常用的簡單間歇機構有棘輪機構、槽輪機構和不完全齒輪機構等，具有結構簡單、制造方便，運動可靠等優點， 因此可以采用組合使用的方案。 4.2 繪制運動循環圖 因為該方案中輸送機構既能輸送鐵板又能固定鐵板，故只要協調好該輸送機構的轉動和靜止的時間，就能使機構協調配合。（題中剪斷工藝所需時間約為鐵板輸送周期的十五分之一。建議鐵板停歇時間不超過剪斷工藝時間的1.5倍，以保證有較高的生產率。本次分析中剪斷工藝所需時間約為鐵板輸送周期的十二分之一）。運動循環圖如下：

7、 4.3 運動方案的選擇 方案一： 要實現鐵板的間歇運動，可以利用一個簡單的不完全齒輪機構來實現，根據題意可知停歇的時間為運動周期的十分之一，因此將主動輪設計為不完全齒輪，且鎖止圓弧的角度約為36，假設齒輪1和齒輪2的傳動比為1，則齒輪2 的停歇的角度亦為36度，而齒輪3的停歇角度為36/i23, 由圖可知2d12，因此可設計傳動比為3，并假設齒輪2的齒數為120。則齒輪3的齒數為360，此時齒輪3的停歇角度為36/3=12，由幾何關系可導出，齒輪4的直徑為924.594mm，同時齒輪1和齒輪2的直徑為

8、308.198mm.,可知齒輪的直徑太大了不易實現。而且在動力性能、動停比(運動時間和停歇時間之比)方面很難滿足設計要求。 同時由于不完全齒輪機構和普通齒輪機構的區別，不僅在輪齒的分布上，而且在嚙合傳動中，當首齒進入嚙合及末齒退出嚙合過程中，輪齒并非在實際嚙合線上嚙合，因而在此期間不能保證定傳動比傳動。由于從動輪每次轉動開始和終止時，角速度有突變，故存在剛性沖擊。對機構有較大的磨損，故不優先考慮此方案。 方案二： 運動方案簡圖如圖所示，2-3-4-H是一個自由度為2的差動輪系，內齒輪4和輸送輥輪4′和4〞一起作為輸出構件。當構件2或3做勻速運動輸入，另一構件H作連續非勻速運動輸入，則總可

9、以使構件4在某段時間的角速度為零。該機構采用齒輪1向齒輪2傳送勻速運動，同時1通過曲柄搖桿機構ABCD將變速運動傳輸送給系桿H，這種構件可使4的停歇角增大。查閱相關資料，確定主動輪1的轉速為50r／min。而一般發動機的轉速為1500r／min，故在1上加一個減速器，使1的轉速達到要求。 方案3 方案4 綜上所述，選擇方案二 五 結構分析及計算 主要目的是確定差動輪系的齒數以及齒輪1和2的齒數 齒輪機構1、2和曲柄搖桿機構ABCD。齒輪1和桿AB固結在一起，桿CD與系桿H是一個構件。 在主動曲柄AB（齒輪1）等

10、速轉動一周的時間內，從動齒輪4按下述規律運動：當曲柄開始轉過Δφ1=30時，齒輪4停歇不動，以等待剪切機構將鐵板剪斷；在主動曲柄轉過一周中其余角度時，輸出構件4轉過240，這時剛好將鐵板輸送到所要求的長度。且為了提高傳動的效率，要求四桿機構的最小傳動角γmin >[γ],可以取[γ] =50。 在齒輪2、3、4及系桿H組成的差動輪系中： 則 在齒輪1、2組成的定軸輪系中： 故 或 上式可見：齒輪4的輸出運動為構件1和系桿H的運動之合成。 欲使主動齒輪1從某瞬時開始轉過Δφ1=30時構件4能產生停歇，則應令 Δφ4=0，即滿足： 此式反映了該

11、組合機構中四桿機構的主、從動桿之間的傳動關系。欲使從動齒輪4能實現停歇，就必須設計出一個能滿足上式的曲柄搖桿機構。 確定齒數Z1和Z4 設主動輪1轉一周的時間為T，將上式兩邊積分后得： 今要求當齒輪1轉一周時，齒輪4轉Δφ4=240，因此： 選取 Z4=90則 Z1=60 確定齒數Z2和Z3 假定齒輪2固定不動，差動輪系就變成了以系桿H為輸入構件，中心輪4為輸出構件的行星輪系了。 則 得 確定曲柄搖桿機構的尺寸 今選取 得 Z2=60 由同心條件得Z4=Z2+2 Z3得 Z3=15 綜上：取Z1=60 Z2=60 Z3=15 Z4=

12、90 （ 自己用自己的尺寸 ） 六 附加機構（鉸鏈四桿機構）設計 6.1 尺寸計算和驗證 (1)根據輸送周期和剪板工藝對停歇時間的要求，確定確定停歇角θ=L/R4。 (2)對圖示機構，上述導出的輸送輥輪停歇條件 這就是鉸鏈四桿機構的設計條件。這是“給定兩個連架桿對應角位移，求設計鉸鏈四桿機構”的問題。由于未知數太多，并不能具體的解出各個桿件的尺寸?？紤]到機構要有合適的尺寸比、合適的傳動角和機構運動空間等附加條件，我們把它轉變成“給定兩對對應角位移”的問題，以便能從眾多解中選出最合適的一組解。 （3）確定兩連架桿的初始位置φ0 ψ0 。課本P128
