AD574A引腳圖及應用電路圖

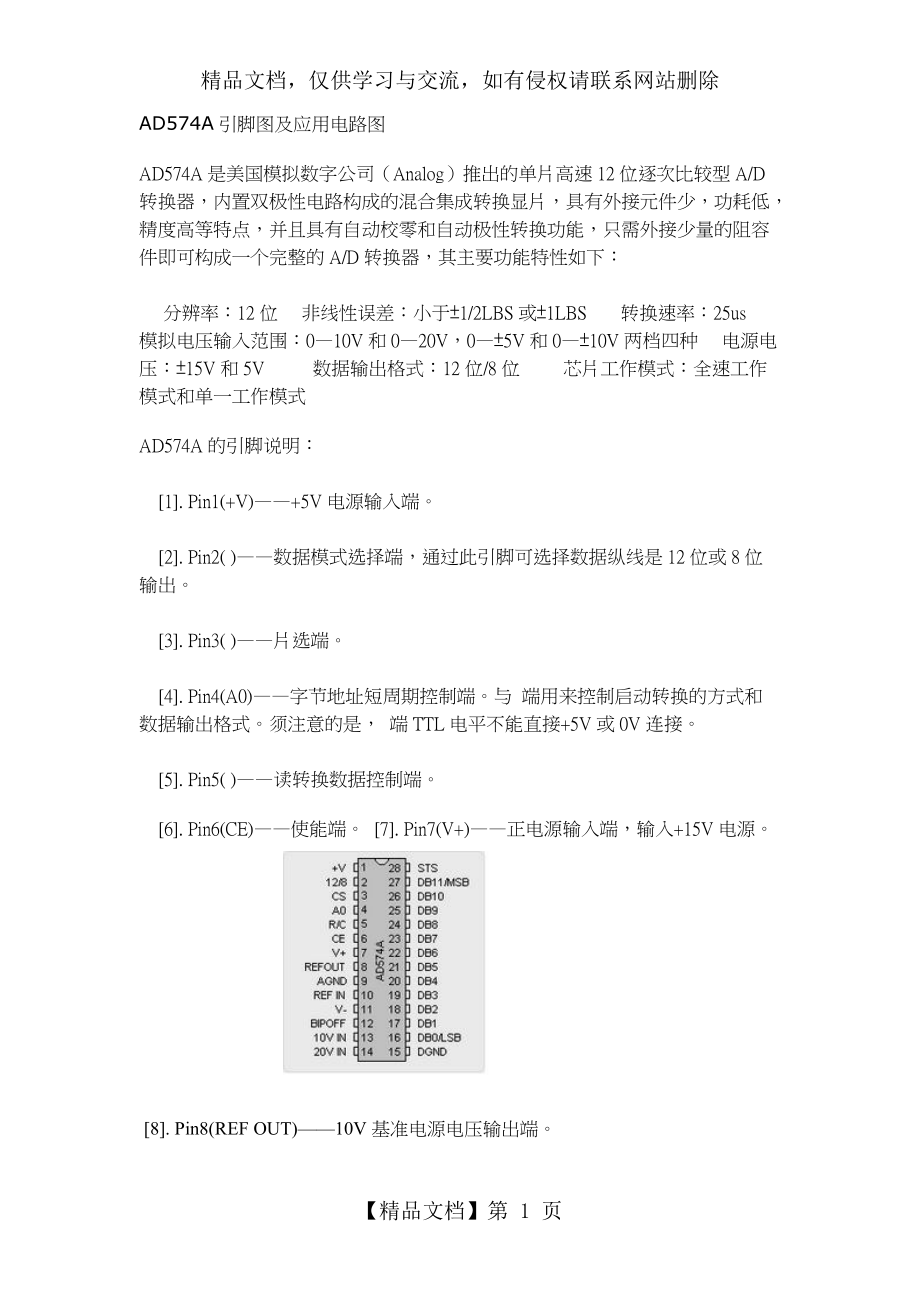

精品文檔，僅供學習與交流，如有侵權請聯系網站刪除AD574A引腳圖及應用電路圖AD574A是美國模擬數字公司（Analog）推出的單片高速12位逐次比較型A/D轉換器，內置雙極性電路構成的混合集成轉換顯片，具有外接元件少，功耗低，精度高等特點，并且具有自動校零和自動極性轉換功能，只需外接少量的阻容件即可構成一個完整的A/D轉換器，其主要功能特性如下：分辨率：12位 非線性誤差：小于1/2LBS或1LBS轉換速率：25us 模擬電壓輸入范圍：0—10V和0—20V，0—5V和0—10V兩檔四種 電源電壓：15V和5V數據輸出格式：12位/8位芯片工作模式：全速工作模式和單一工作模式AD574A的引腳說明：[1]. Pin1(+V)——+5V電源輸入端[2]. Pin2( )——數據模式選擇端，通過此引腳可選擇數據縱線是12位或8位輸出[3]. Pin3( )——片選端[4]. Pin4(A0)——字節地址短周期控制端與 端用來控制啟動轉換的方式和數據輸出格式須注意的是， 端TTL電平不能直接+5V或0V連接[5]. Pin5( )——讀轉換數據控制端[6]. Pin6(CE)——使能端 [7]. Pin7(V+)——正電源輸入端，輸入+15V電源。

[8]. Pin8(REF OUT)——10V基準電源電壓輸出端[9]. Pin9(AGND)——模擬地端[10]. Pin10(REF IN)——基準電源電壓輸入端 [11]. Pin(V-)——負電源輸入端，輸入-15V電源 [12]. Pin1(V+)——正電源輸入端，輸入+15V電源[13]. Pin13(10V IN)——10V量程模擬電壓輸入端[14]. Pin14(20V IN)——20V量程模擬電壓輸入端[15]. Pin15(DGND)——數字地端[16]. Pin16—Pin27(DB0—DB11)——12條數據總線通過這12條數據總線向外輸出A/D轉換數據 [17]. Pin28(STS)——工作狀態指示信號端，當STS=1時，表示轉換器正處于轉換狀態，當STS=0時，聲明A/D轉換結束，通過此信號可以判別A/D轉換器的工作狀態，作為單片機的中斷或查詢信號之用AD574A 的接口電路下圖是8051 單片機與AD574A 的接口電路，其中還使用了三態鎖存器74LS373 和74LS00 與非門電路，邏輯控制信號由( 、和A0)有8051 的數據口P0 發出，并由三態鎖存器74LS373 鎖存到輸出端Q0、Q1 和Q2 上，用于控制AD574A 的工作過程。

AD 轉換器的數據輸出也通過P0 數據總線連至8051，由于我們只使用了8 位數據口，12 位數據分兩次讀進8051，所以接地當8051 的p3.0 查詢到STS 端轉換結束信號后，先將轉換后的12 位A/D 數據的高8 位讀進8051，然后再將低4 位讀進8051這里不管AD574A 是處在啟動、轉換和輸出結果，使能端CE 都必須為1，因此將8051 的寫控制線和讀控制線通過與非門74LS00 與AD574A 的使能端CE 相連精品文檔】第 2 頁。
