散裝鍋爐安裝工程竣工資料[共49頁]

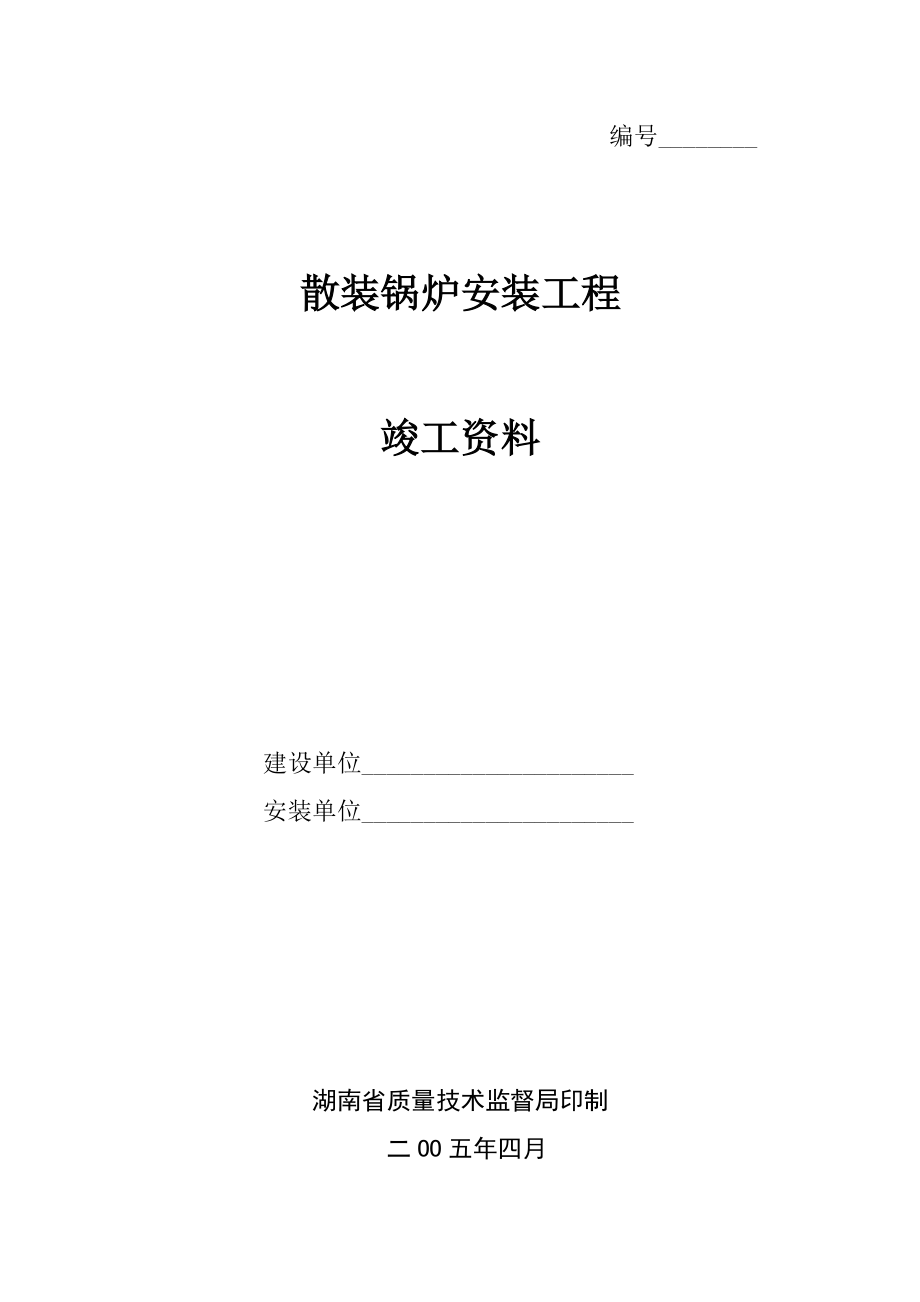

編號________ 散裝鍋爐安裝工程竣工資料建設單位______________________安裝單位______________________湖南省質量技術監督局印制二OO五年四月《散裝鍋爐安裝工程竣工資料》使用說明 1、本竣工資料供現場安裝散裝鍋爐使用2、本竣工資料所列內容是最基本的要求施工單位根據現場施工中的情況，可增加必要的表格 3、設計變更、材料代用、隱蔽工程驗收、無損探傷、理化試驗報告、材料質量證明等資料，可采用“工作聯系單”形式，附在有關表格的后面 4、鍋爐安裝監檢部門對安裝質量的監檢報告，應附在總體驗收合格證明書的后面5、應用鋼筆或毛筆填寫，不能用圓珠筆填寫，書寫應工整6、本竣工資料由鍋爐安裝單位整理兩份，一份交建設單位，一份自存?zhèn)洳? 目 錄l、鍋爐情況一覽表2、施工、建設、設計單位概況3、施工單位現場無損檢測人員、焊工情況表4、送審技術資料一覽表5、圖紙資料復查記錄6、設備及零部件缺件記錄7、主要部件缺陷記錄8、缺陷處理記錄9、基礎驗收及放線記錄10、鋼架安裝記錄11、平臺、扶梯安裝驗收記錄12、鍋筒、集箱安裝記錄13、焊工登記表 14、焊接情況一覽表15、焊縫位置簡圖和檢驗記錄16、鍋爐本體及鍋爐范圍內管道焊接質量驗收記錄17、脹接管端退火記錄18、試脹測定記錄19、脹管記錄 20、通球記錄21、爐排安裝記錄22、省煤器及空氣預熱器安裝記錄23、省煤器水壓試驗記錄 24、水位表及壓力表安裝記錄 25、鍋爐熱膨脹預留間隙檢查記錄 26、鍋爐本體水壓試驗簽證書 27、鍋筒內部裝置驗收記錄28、爐墻砌筑質量檢查記錄29、汽水管道安裝質量驗收記錄30、水處理設備安裝驗收記錄31、鍋爐輔機單機試運轉驗收記錄32、烘爐記錄33、煮爐記錄34、蒸汽嚴密性試驗記錄35、安全閥調整記錄36、鍋爐試運行簽證書37、鍋爐安裝質量總體驗收簽證書38、鍋爐安裝工程工作聯系單鍋爐情況一覽表散-表1鍋爐概況鍋爐型號制造日期制造廠家產品合格證編號鍋爐參數蒸發量D t／h 蒸汽溫度 ℃工作壓力 MPa安裝內容或項目開工日期預計竣工日期鍋爐安裝前書面告知書編號書面告知日期 年 月 日接受書面告知的監察機構名稱接受書面告知的監察機構是否同意開工備注施工、建設、設計單位概況散-表2施工單位施工現場行政負責人職務或職稱《安裝許可證》編 號施工現場技術負責人職務或職稱《安裝許可證》級 別現場主要施工人員工種人數姓名及證件號碼質檢員焊工電工管鉗工起重工筑爐工司爐工水處理人員建設單位地址 電話I現場質檢員 姓名性別年齡 學歷 專業 職務或職稱設計單位單位名稱電話主管部門設計負責人設計內容施工單位現場無損檢測人員、焊工情況散-表3無損檢測人員姓名資格證書編號探傷方法級別有效期發證機關焊工姓名合格證書編號鋼印代號合格項目有效期發證機關送審技術資料一覽表散-表4資料名稱份數資料來源備 注圖紙資料復查記錄散-表5技術資料名稱交施工單位數量總圖、基礎圖、砌磚圖、管路圖及主要部件圖、易損零件圖應交數實交數受壓元件強度計算書或計算結果匯總表安全閥排放量計算書或計算結果匯總表鍋爐安裝說明書和使用說明書鍋爐質量證明書出廠合概正材料質量證明焊接質量證明水壓試驗證明受壓元件設計更改通知書鍋爐設計文件的鑒定編號產品安全質量監督檢酗正書編號鍋爐房設計圖紙、鍋爐平面布置圖及標明與有關建筑距離的圖紙是否符合安全技術要求存在的問題及處理情況施工單位 年 月 日建設單位代表 年 月 日設備及零部件缺件記錄散-表6序號缺件名稱型號規格圖號數量處理情況施工單位代表年 月 日建設單位代表年 月 日主要部件缺陷記錄散-表7序號部件名稱圖 號缺陷內容施工單位代表年 月 日建設單位代表 年 月 日缺陷處理記錄散-表8部件名稱型號規格缺陷內容（可附簡圖）處理措施處理結果監察或監檢部門意見經辦人： 年 月 日施工單位代表年 月 日建設單位代表年 月 日基礎驗收及放線記錄散-表9a項次檢查項目允許偏差(MM)實測最大偏差(MM)備注1縱軸線和橫軸線的坐標位置202不同平面的標高(包括柱子基礎面上的預埋鋼板)0-2O3平面的水平度(包括柱基礎面上的預埋鋼板或地坪上需安裝鍋爐的部位)每米5全長104外形尺寸平面外形尺寸20凸臺上平面外形尺寸0-20凹穴尺寸+2O05預留地腳螺栓孔中心位置10深度+2O0孔壁垂直度(每米)1O6預埋地腳螺栓頂端標高+2O0中心距(在根部和頂部兩處測量)2驗收基礎的幾何尺寸預埋件簡圖 施工單位代表 年 月 日建設單位代表 年 月 日基礎放線記錄簡圖散-表9b施工單位代表 年 月 日建設單位代表 年 月 日鋼架安裝記錄散-表10a項次檢查項目允許偏差(MM)實測最大偏差(MM)備注1各柱子的位置52任意兩柱子間的距離(宜取正偏差)間距的1／1 000且不大于103柱子上的1m標高線與標高基準點的高度差24各柱子相互間標高之差 35柱子的垂直度高度的1／1 000且不大于1 06各柱子相應兩對角線的長度之差長度的1.5／1000且不大于157兩柱子間在垂直面內兩對角線的長度之差長度的1／1000且不大于108支承鍋筒的梁的標高O-59支承鍋筒的梁的水平度長度的l／1000且不大于31O其它梁的標高5簡圖一： 散-表10b簡圖二簡圖三施工技術人員年 月 日施工質檢員年 月 日施工班（組）長年 月 日建設項目單位代表年 月 日平臺、扶梯安裝驗收記錄散-表11————————————型鍋爐的平臺、托架、扶梯、欄桿、欄桿柱、圍板等已按圖紙要求 年 月 日安裝完畢，經雙方共同檢查，一致認為符合GB50237《工業鍋爐安裝工程施工及驗收規范》的有關要求。

施工單位代表 年 月 日建設單位代表年 月 日鍋筒、集箱安裝記錄散-表12a項次檢查項目允許偏差(MM)實測最大偏差(MM)備注1 主鍋筒的標高52 鍋筒縱向和橫向中心線與安裝基準線的 水平方向距離53 鍋筒、集箱全長的縱向水平度 24 鍋筒全長的橫向水平度 15 上、下鍋筒之間水平方向距離和垂直方向 距離36 上鍋筒與上集箱的軸心線距離37 上鍋筒與過熱器集箱的距離，過熱器集箱 之間的距離38 上、下集箱之間的距離、集箱與相鄰立柱 中心距離39 上、下鍋筒橫向中心線相對偏移210 鍋筒橫向中心線和過熱器集箱橫向中心 線相對偏移 3簡圖一 散-表12b簡圖二簡圖三施工技術人員年 月 日施工質檢員年 月 日施工班（組）長年 月 日建設項目單位代表年 月 日焊工登記表散-表13序號姓名性別合格證號鋼印代號合格證有效期合格項目施工技術人員年 月 日施工質檢員年 月 日制表員年 月 日 焊接情況一覽表散-表14序號焊件名稱焊件規格及材質焊接位置及形式焊口數量焊接萬法焊條牌號焊 工姓 名鋼印代號施工技術人員 年 月 日施工質檢員 年 月 日施工班(組)長 年 月 日焊縫位置簡圖和檢驗記錄散-表15部件名稱：簡 圖無損探傷焊縫編號切取檢查試件的焊縫編號（為模擬試件時不填）施工技術人員年 月 日施工質檢員年 月 日施工班（組）長年 月 日鍋爐本體及鍋爐范圍內管道焊接質量驗收記錄散-表l 6焊工鋼印號焊縫外觀質量檢查情況及結果前水冷壁管后水冷壁管左水冷壁管右水冷壁管導 汽管過熱器省煤器下降管主蒸汽管主給水管排污管焊接材料質量證明書編號結果無損探傷檢查報告編號結果檢查試件機械性能試驗報告編號 結果評定結論施工技術人員 年 月 日施工質檢員 年 月 日施工班(組長) 年 月 日建設單位代表 年 月 日注：鍋爐范圍內管道，按介質流動方向，自給水管路調節閥前的截止閥起，到主汽閥止； 排污管路到排污閥止。

脹接管端退火記錄散-表17管子規格管子材質管子硬度加熱方式保溫材料測溫方法管子編號加熱溫度(℃)恒溫時間(分)保溫時間(小時)退火后管子實測硬度日期操作者施工技術人員 年 月 日施工質檢員 年 月 日施工班(組)長 年 月 日試脹測定記錄散-表18試件號管端伸出長度(MM)管孔實測直徑d3(mm)管 子外徑 doMM管子實測內徑d2(MM)脹后管子實測內徑d1(MM)脹后管子實測外徑d4(MM)脹管率(％)HlH2檢查內容結 果脹管器質量脹口是否有裂紋過渡部分變化情況管子外壁與管孔壁嚙合情況試脹后確定的脹管率脹管率計算公式Hn=（d1-d2-δ）/d3*100%δ=d3-d0Hw= （d4-d3）/d3 100％施工技術人員 年 月 日施工質檢員 年 月 日操作人員 年 月 日脹管記錄(外徑控制法)散-表19a( )鍋筒第 排；伸出長度至 MM( )鍋筒第 排；伸出長度至 MM扳邊角度 0至 0扳邊角度 0至 0項目管號脹前管孔徑脹后管外徑脹管值脹管率(％)一次補脹二次補脹脹前管孔徑脹后管外徑脹管值脹管率(％)一次補脹二次補脹d3(mm)d4(mm)d4-d3(mm)Hw=(d4-d3)/d3 100％d3(mm)d4(mm)d4-d3(mm)Hw=(d4-d3)/d3100％施工技術人員 年 月 日施工質檢員 年 月 日施工班(組)長 年 月 日注：脹接管排號確定方法：面對鍋爐，橫鍋筒從前向后為排，從左向右為號：縱鍋 筒從前向后為號，從左向右為排。

脹管記錄(內徑控制法)散-表19b( )鍋筒第 排，伸出長度 至 ；扳邊角度 至 0項目管號脹前管孔徑脹前管子內 徑脹后管子內 徑脹前管外徑J脹前管孔徑與管外徑之差脹管率％一次補脹二次補脹d3(mm)d2(mm)dl(mm)Do(mm)6(mm)Hn=(d1-d2-δ)/d3*100%施工技術人員 年 月 日施工質檢員 年 月 日施工班(組)長 年 月 日注：脹接管排號確定方法：面對鍋爐，橫鍋筒從前向后為排，從左向右為號；縱鍋筒從前向后為號，從左向右為排 通球記錄散-表20部件名稱管子規格(MM)彎曲半徑(MM)通 球通球時間操作者直徑(MM)材 質通球直徑彎管半徑<2.5D≥2.5Dw～<3.5Dw>3.5Dw注：Dw管子公稱外徑；Dn：管子公稱內徑彎管直徑 (mm)O.7ODnO.8ODn0.85Dn施工技術人員 年 月 日施工班(組)長 年 月 日爐排安裝記錄(往復)散-表2la項次項 目允許偏差(MM)1 兩側板的相對標高32 兩側板間的距離 跨距<2米+3O3 兩側板間的距離 跨距>2米+404 兩側板的垂直度，全高35 兩側板問兩對角線的長度之差5簡圖： 爐排安裝完畢，與傳動裝置連接后，進行了冷態試運轉，運轉中無異?，F(xiàn)象，符合設計要求。

施工單位代表 年 月 日建設單位代表 年 月 日爐排安裝記錄(鏈條)散-表2lb項次項 次允許偏差 (MM)實測偏差(MM)1爐排中心位置22墻板的標高5左右3墻板的垂直度 全高3左右4墻板間的距離跨度≤2米+30跨度＞2米+505墻板間兩對角線的長度之差56 墻板框的縱向位置57墻板頂面的縱向水平度長度的1／1000，且不大于58 兩墻板的頂面應在同一平面上，其相對高度差59 前軸、后軸的水平度長度的1／10001O 各道軌應在同一平面上，其平面度511 相鄰兩道軌間的距離2 鏈條爐排于 年 月 日安裝完畢，經 小時冷態連續運轉表明，運轉時無雜聲、卡住、凸起和跑偏等現象，符合設計要求施工單位代表 年 月 日建設單位代表 年 月 日省煤器及空氣預熱器安裝記錄散-表22省煤器項次項 目允許偏差(MM)實測最大偏差(MM)1 支承架的水平方向位置3縱：橫：2支承架的標高O-53 支承架的縱向和橫向水平度長度的1／1000縱：橫：空氣預熱器項次項 目允許偏差(MM)實測最大偏差(MM)1支承框水平方向的位置3縱：橫：2支承框的標高0-53預熱器的垂直度高度的1／1000備注施工技術人員 年 月 日施工質檢員 年 月 日施工班(組)長 年 月 日省煤器水壓試驗記錄散-表23試驗日期年 月 日 時試驗條件工作壓力 Mpa試驗壓力 Mpa環境溫度 ℃進水溫度 ℃升壓速度 MPa／每分鐘降壓速度 MPa／每分鐘壓力表表盤直徑 mm精確度 級表盤刻度極限值 MPa數 量 只校驗日期年 月 日校驗單位參驗加人試員主持人 監表秒 記錄人檢查情況 結論 根據《蒸汽鍋爐安全技術監察規程》和GB50273《工業鍋爐安裝工程施工及驗收規范》的有關規定，對省煤器進行了水壓試驗，經雙方共同檢查，一致認為試驗符合要求。

施工單位代表 年 月 日建設單位代表 年 月 日水位表及壓力表安裝記錄散-表24水位表水位表型 式數量水位表標高偏差(不應超過2MM)水位表可見長度(MM)安全水位 間距(MM)警報器型 號汽水連通管直 徑(MM)壓力表安裝位置數量表盤刻度極限值(MPa)工作壓力(MPa)表盤直徑(MM)精確度(級)校驗日期鍋 筒給水調節閥 前 可分式省煤器出口 過熱器出口和主汽閥之間 檢 查結 果施工單位代表 年 月 日建設單位代表 年 月 日鍋爐熱膨脹預留間隙檢查記錄 散-表25序號膨脹部位膨脹方向膨脹間隙(MM)有無指示器有無障礙物設計值預留值 備注施工技術人員 年 月 日施工質檢人員 年 月 日施工班(組)長 年 月 日建設單位代表 年 月 日鍋爐本體水壓試驗簽證書散-表26試驗日期年 月 日 時至 年 月 日 時試驗條件鍋 筒工作壓力Mpa試驗壓力 Mpa環境溫度℃進水溫度 ℃升壓速度Mpa/每分鐘降壓速度 Mpa/每分鐘壓力表表盤直徑mm精確度 級表盤直徑極限值Mpa數 量只校驗日期年 月 日校驗單位檢查情況 項 目 第一次 第二次試驗壓力下保持20分鐘壓力降情況 降到 工作 壓力 進行 檢查焊縫和金屬壁有無水珠和水霧(處)脹口、法蘭與閥門等連接處有無滲漏(處)有無殘余變形參加試驗人員 主持人 監表人 記錄人結 論 根據《蒸汽鍋爐安全技術監察規程》和GB50273《工業鍋爐安裝工程施工及驗收規范》等的有關規定，施工單位、建設單位、監察部門的代表共同對鍋爐本體水壓試驗進行了檢查，一致認為合格，特此簽證。

施工單位代表 年 月 日建設單位代表 年 月 日安全監察或監檢部門代表 年 月 日鍋筒內部裝置驗收記錄散-表27 鍋爐汽包內部裝置已于 年 月 日安裝完畢，由施工單位和建設單位的代表按照圖紙和有關標準的要求進行了逐項檢查，一致認為安裝質量符合要求，鍋內無雜物，同意現場封閉 施工單位代表 年 月 日建設單位代表 年 月 日爐墻砌筑質量檢查記錄散-表28a項次 項 目 允許偏差 (MM) 實測偏差 (MM) 檢測方法1垂直度粘土磚墻每米3全高15紅磚墻全高≤10米全高＞10米1020 2 表面平 整度粘土磚墻面5用2米長靠尺檢查，靠尺與磚體之間的間隙掛磚墻面7紅磚清水墻面53爐膛的長度和寬度+104爐膛的兩對角線長度之差155煙道的寬度、高度+156拱頂跨度+107伸縮縫寬度+5O89灰漿和耐火砼配 比耐火砼強度檢查結果磚材幾何尺寸情況爐墻砌筑質量檢查記錄散-表28b耐火砌體磚縫厚度情況紅磚外墻磚縫厚度情況絕熱層檢查情 況驗收意見施工技術人員 年 月 日施工質檢員 年 月 日施工班(組)長 年 月 日建設單位代表 年 月 日汽水管道安裝質量驗收記錄散-表29管道名稱規格是否符合圖紙要求驗收意見 以上管道經雙方共同檢查，一致認為安裝質量符設計圖紙及有關標準、規范的要求。

施工單位代表 年 月 日建設單位代表 年 月 日水處理設備安裝驗收記錄散-表30設備名稱臺數型號及規格交換劑型號及充裝量工作壓力試運行狀態 水質化驗結果進水(實測值)出 水結論處理意見 項 目標準值實測值 上述設備于 年 月 日安裝完畢，經雙方共同檢查，一致認為符合設計要求同意驗收施工單位年 月 日建設單位代表 年 月 日水質監測單位意見經辦人 年 月 日鍋爐輔機單機試運轉驗收記錄散-表31輔機名稱型號試運時間(小時)試車情況結論試車人鼓風機引風機電動給水泵蒸汽給水泵上煤機出渣機 上述輔機安裝完畢后，經雙方共同進行單機試車檢查，運轉良好，一致認為符合GB50273《工業鍋爐安裝工程施工及驗收規范》的有關要求，同意驗收施工單位代表 年 月 日建設單位代表 年 月 日烘爐記錄散-表32烘爐時間年 月 日 至 月 日烘爐方法檢測方法灰漿試樣法或測溫檢測部位檢測結果質量評定3002502001501005004 8 12 16時間(天)煙溫℃烘爐升溫曲線(分別畫出預定曲線及實際曲線)施工技術人員年 月 日施工質檢員年 月 日施工班(組)長年 月 日建設單位代表年 月 日煮爐記錄散-表33a鍋爐銹污狀 況鍋爐水容積(M3)煮爐時間年 月 日 至 月 日煮爐負責人加藥配方藥品名稱單位加藥量(kg／m3水)實際加藥總量標準加藥量實際加藥量氫氧化鈉(NaOH)磷 酸 三 鈉(Na3PO412H20)碳酸鈉(Na2CO3)煮爐后檢查鍋筒集箱爐水堿度及堿度控制值質量評定施工單位代表 年 月 日建設單位代表 年 月 日煮爐升壓曲線散一表33b9.86.45.04.03.53.02.52.01.51.00.50時間(小時)蒸汽壓力(MPa)蒸汽嚴密性試驗記錄散-表34額定蒸發量 t／h額定蒸汽壓力 MPa額定蒸汽溫度 ℃試驗蒸汽壓力 MPa試驗蒸汽溫度 ℃試驗時間檢查情況結論 本鍋爐經蒸汽嚴密性試驗，各部分情況正常，符合GB50273《正業鍋爐安裝工程施工及驗收規范》的有關要求。

施工單位代表 年 月 日建設單位代表 年 月 日安全閥調整記錄散-表35鍋爐額定蒸汽壓力(MPa)名稱項目 鍋筒安全閥省煤器安全閥過熱器安全閥安全閥型號實際使用工作壓力(MPa)始啟壓力(Mpa)起座壓力(Mpa)回座壓力(Mpa)調整日期調 整 人調整結論 上述安全閥經調整，性能良好，符合《蒸汽鍋爐安全技術監察規程》的要求鍋筒和過熱器安全閥整定壓力額定蒸汽壓力(MPa)安全閥的整定壓力(MPa)≤O.8工作壓力+0.03MPa工作壓力+0.05MPaO.8

參加驗收單位匯簽 施工單位(公章) 施工單位代表 年 月 日建設單位(公章) 建設單位代表 年 月 日安全監察部門 安全監察部門代表 (公章) 年 月 日鍋爐安裝工程工作聯系單散-表38發文單位收文單位抄送單位日 期事由： 發文單位(章) 經辦人答復意見： 收文單位(章) 經辦人：。
