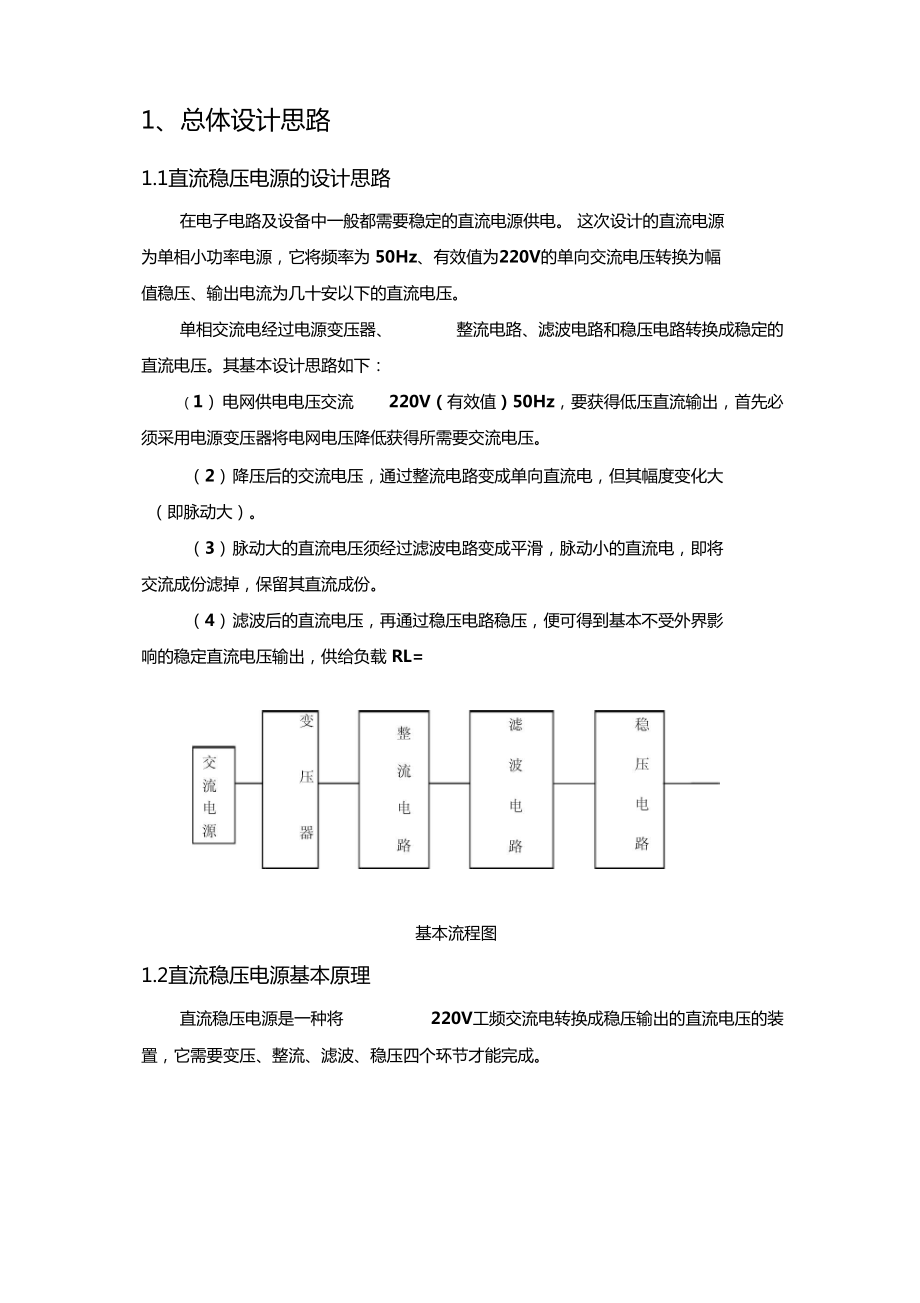

1、1、總體設計思路 1.1直流穩壓電源的設計思路 在電子電路及設備中一般都需要穩定的直流電源供電。 這次設計的直流電源 為單相小功率電源，它將頻率為 50Hz、有效值為220V的單向交流電壓轉換為幅 值穩壓、輸出電流為幾十安以下的直流電壓。 單相交流電經過電源變壓器、 整流電路、濾波電路和穩壓電路轉換成穩定的 直流電壓。其基本設計思路如下： （1） 電網供電電壓交流 220V（有效值）50Hz，要獲得低壓直流輸出，首先必 須采用電源變壓器將電網電壓降低獲得所需要交流電壓。 （2） 降壓后的交流電壓，通過整流電路變成單向直流電，但其幅度變化大 （即脈動大）。 （3） 脈動大的直流電壓須

2、經過濾波電路變成平滑，脈動小的直流電，即將 交流成份濾掉，保留其直流成份。 （4） 濾波后的直流電壓，再通過穩壓電路穩壓，便可得到基本不受外界影 響的穩定直流電壓輸出，供給負載 RL= 基本流程圖 1.2直流穩壓電源基本原理 直流穩壓電源是一種將 220V工頻交流電轉換成穩壓輸出的直流電壓的裝 置，它需要變壓、整流、濾波、穩壓四個環節才能完成。 1.2.1 變壓環節 由于直流電壓源輸入電壓為 220V 電網電壓，一般情況下，所需直流電壓的 數值遠小于電網電壓， 因此需通過電源變壓器降壓后， 再對小幅交流電壓進行處 理。變壓器的電壓比及副邊電壓有效值取決于電路設計和實際需

3、要。 1.2.1 整流環節 變壓器變壓器副邊電壓通過整流電路從交流電壓轉換為直流電壓， 即將正弦 波電壓轉換為單一方向的脈動電壓， 半波整流電路和全波整流電路的輸出波形如 上圖所畫?？梢钥闯觯麄兙休^大的交流分量， 會影響負載電路的正常工作； 例如，交流分量將混入輸入信號被放大電路放電， 甚至在放大電路的輸出端所混 入的電源交流分量大于有用信號； 因而不能直接作為電子電路的供電電源。 應當 指出，圖中整流電路輸出端所畫波形是未接濾波電路時的波形， 接入濾波電路后 波形將有所變化。 本設計采用單相橋式整流電路， 這種整流電路克服了單項半波整流電路輸出 電壓低，交流分量大（即脈沖大） ，效

4、率低等缺點。 1.2.2 濾波環節 為了減小電壓的脈動， 需通過低通濾波電路濾波， 使輸出電壓平滑理想情況 下，應將交流分量全部濾掉， 使濾波電路的輸出電壓僅為直流電壓。 對于穩定性 不高的電子電路，整流、濾波后的直流電壓可以作為供電電源。 本設計采用 LC 濾波電路，這種電路具有較強適應性，帶負載能力較強。二 極管的導通角 較大，整流管的沖擊電流較小。 1.2.3 穩壓環節 雖然整流濾波電路能將交流電壓變換成較為平滑的直流電壓， 但是，一方面， 由于輸入電壓平均值取決于變壓器副邊電壓的有效值， 所以電網電壓波動時， 輸 出電壓平均值也隨之產生；另一方面，由于整流電路內阻存在，當負載變

5、化時， 內阻上的電壓將產生變化。 因此，整流濾波電路輸出電壓會隨著電網電壓的波動 而波動， 隨著負載電阻的變化而變化。 為了獲得穩定性好的直流電壓， 必須采用 穩壓措施。 2各部分電路設計 2.1變壓電路設計 變壓電路相對簡單，僅有一個單相變壓器，變壓器將 220V市電轉化為電路 能承擔的電壓。理想變壓器滿足I 1 /I 2 =U 2 /U 1 =N 2 /N 1 =1/n,因此 Pi =P2 =UiI 2=U2I 1.變壓器副邊與原邊的功率比為 P2/P1 ,式中是變壓器的 13 效率。根據電路需要選擇適當?shù)膯蜗嘧儔浩鳌? 2.2整流電路設計 22

6、0V>、 50Hz? 2 u2 整流電路是把交流電能轉換為直流電能的電路。 有半波整流和全波整流，最 常用的是單相橋式整流電路。本設計也采用了單相橋式整流電路， 所謂橋式整流 電路，就是用二極管組成一個整流電橋。 當輸入電壓處于交流電壓正半周時，二極管 Di、負載電阻RL、D3構成一個 回路輸出電壓Uo=ui-UDi-UD3。輸入電壓處于交流電壓負半周時，二極管 D2、 負載電阻RL D4構成一個回路，輸出電壓 Uo=ui-UD2 -UD4。 -220 V 50 Hz A -220 V 50 H/ 八6 r 丄 + /\ j 十

7、 1- < 單項橋式整流電路 設變壓器的副邊電壓有效值為 U 2 ,則其瞬時值u2 八2 U 2 sin 31。 當u 2為正半周時，電流由A點流出，經D 1、Rl、D 3流入B點，因而 負載電阻R L上的電壓等于變壓器副邊電壓，即 u o = u 2，D 2和D 4管 承受的反向電壓為-u 2。當u 2為副半周時，電流由B點流出，經D 2、 Rl 、D 4流入A點，負載電阻Rl上的電壓等于-u 2，即u 0 =- u 2， D 1、D 3承受的反向電壓為u 2。由于D 1、D 3和D 2、D 4兩對 二極管交替導通，致使負載電阻 R

8、L上在u 2的整個周期內都有電流通過，而 且方向不變，輸出電壓u 0 =| / U 2 sin 31 | 。 處］ 單項橋式整流電路的波形圖 通過上述分析，可以得到橋式整流電路的基本特點如下： （1） 橋式整流輸出的是一個直流脈動電壓。 （2） 橋式整流電路的交流利用率為 100% （3） 電容輸出橋式整流電路，二極管承擔的最大反向電壓為 2倍的交流峰值電 壓（電容輸出時電壓疊加）。 （4） 橋式整流電路二極管的負載電流僅為半波整流的一半。 （5） 實際電路中，橋式整流電路中二極管和電容的選擇必須滿足負載對電流的 要求。 2.3濾波電路設計 2.3.1濾波的基本概念

9、 濾波電路利用電抗性元件對交、 直流阻抗的不同，實現濾波。電容器 C對直 流開路，對交流阻抗小，所以 C應該并聯在負載兩端。電感器 L對直流阻抗小， 對交流阻抗大，因此 L應與負載串聯。經過濾波電路后，既可保留直流分量、 又可濾掉一部分交流分量，改變了交直流成分的比例，減小了電路的脈動系數， 改善了直流電壓的質量。濾波電路通常有電容濾波、電感濾波和復式濾波。 2.3.2 LC濾波電路設計 由于LC濾波器具有良好的濾波性能，其帶負載能力強，二極管導通角大， 整流管的沖擊電流小。它是電容濾波電路和電感濾波電路的結合。 其電路圖如下： LC濾波是傳統的諧波補償手段，即 LC濾波

10、器，也稱為無源濾波器。 2.4穩壓電路設計 2.4.1穩壓要求 經整流濾波后輸出的直流電壓，雖然平滑程度較好，但其穩定性是比較差的。 其原因主要有以下幾個方面： 1 ?由于輸入電壓（市電）不穩定（通常交流電網允許有+ 10%的波動），而 導致整流濾波電路輸出直流電壓不穩定； 2 ?當負載RL變化（即負載電流IL變化時，由于整流濾波電路存在一定的 內阻，使得輸出直流電壓發生變化； 3. 當環境溫度發生變化時，引起電路元件（特別是半導體器件）參數發生 變化，導致輸出電壓發生變化。 所以，經整流濾波后的直流電壓，必須采取一定的穩壓措施，才能適合電子 設備的需要。常用的穩壓電路

11、有并聯型和串聯型穩壓電路兩種類型。 2.4.2穩壓原理 對任何穩壓電路都應從兩個方面考察其穩壓特性， 一是電網電壓波動，研究 其輸出電壓是否穩定；二是設負載變化，研究其輸出電壓是否穩定。 穩壓二極管是一個特殊的面接觸型的半導體硅二極管，其V-A特性曲線與普 通二極管相似，但反向擊穿曲線比較陡 ~穩壓二極管工作于反向擊穿區，由于它 在電路中與適當電陰配合后能起到穩定電壓的作用， 故稱為穩壓管。穩壓管反向 電壓在一定范圍內變化時，反向電流很小， 當反向電壓增高到擊穿電壓時，反向 電流突然猛增，穩壓管從而反向擊穿，此后，電流雖然在很大范圍內變化，但穩 壓管兩端的電壓的變化卻相當小，利于

12、這一特性，穩壓管訪問就在電路到起到穩 壓的作用了。而且，穩壓管與其它普能二極管不同之反向擊穿是可逆性的， 當去 掉反向電壓穩壓管又恢復正常，但如果反向電流超過允許范圍，二極管將會發熱 擊穿，所以，與其配合的電阻往往起到限流的作用。 有穩壓二極管 DZ和限流電阻R所組成的穩壓電路是一種最簡單的穩壓電 路。其具體圖如下： 出 叩兔 穩壓管穩壓電路 穩壓管穩壓電路輸出電流較小，輸出電壓不可調，不能滿足很多場合下的應 用。串聯型穩壓電路以穩壓管穩壓電路為基礎， 利用晶體管的放大作用，增大負 載電流；在電路中引入深度負反饋是輸出電壓穩定； 并且通過改變反饋網絡參數 是輸出電壓可調。

13、 o 基本調整管穩壓電路  在上圖穩壓管穩壓電路中， 負載電流變化范圍等于穩壓管的最大穩定電流和 最小穩壓電流之差( IZmax— I Zmin )。將穩壓管電路輸出電流作為晶體管的基極 電流，而晶體管發射極電流作為負載電流， 電路采用射極輸出形式。 電路引入的 是電壓負反饋，能夠穩定輸出電壓。但它們與一般共集放大電路有著明顯區別： 在工作電源 U I 不穩定，“輸出電壓”為穩定電壓 U Z ，并且要求輸出電壓 U O 在 U I變化或負載電阻Rl變化時基本不變。 當電網電壓波動引起U I增大，負載電阻Rl增大時，輸出電壓U。將隨之 增大，極晶體管發射極電位 UE升高；穩壓管端電壓

14、基本不變，即晶體管基基點 位U B基本不變；故晶體管的U be (=U B- U E)減小，導致IB ( IE)減少， 從而使U O減?。灰虼丝梢员３諹O基本不變。當U I減小或負載電阻Rl減小時, 變化與上述過程相反?？梢?，晶體管的調節作用使 U。穩定，所以晶體管為為調 整管。 根據穩壓管穩壓電路輸出電流的分析已知， 晶體管基極的最大電流為 I Z max — I Zmin )，因此，最大負載電流為： I Lmax (1 )(I Z max I Z min Z min 這也就大大提高了負載電流的調節范圍。輸出電壓為 U O=U Z-U BE 從上述穩壓過

15、程可知，想要是調整管起到調整作用，必須使工作在放大狀態， 因 此其管壓降應大于飽和管壓降 U CES ；電路應滿足U I > = UO +U CES的條件。由于 調整管與負載相串聯， 故稱這類電路為串聯型穩壓電源； 由于調整管工作在線性 區，故稱這類電路為線性穩壓電源。 2.4.3 可調穩壓電路 實用設計電路往往要求輸出電壓可調， 增加穩定性， 所以在基本調整管穩壓 電路的基礎上引入放大環節。 構成具有放大環節的串聯型穩壓電路， 其電路圖如 下： 在理想運放條件下， 時，輸出電壓最小，為 Un Up Uz 0所以，當電位器R滑動到最上端 O min R R3 R4 ?u R3

16、 R4 Z 輸出電壓可調范圍: Omax R R4 R4 ?U 若 R R R 300 ，U 調整管的選擇： 調整管的最大集電極電流 I C max I L max 調整管承受的最大管壓降 6V，則輸出電壓9V

17、m ax O min 1 L max Im ax U O min 3、總電路設計 3.1總電路圖 —C U 3.2電路工作原理 變壓電路將220V市電經過電源變壓器降壓后，變成15V左右的低幅交流電。 再通過整流電路將交流電流整流， 將正弦波電壓變成單一方向的脈動電壓。 然后 通過LC濾波電路濾波，是輸出電壓平緩。最后通過穩壓電路穩定輸出電壓，采 用具有放大環節的串聯型穩壓電路穩定輸出電壓， 該電路可調節輸出電壓，集成 運放工作在深度負反饋，輸出電阻趨于零，因而電壓相當穩定。 4、直流穩壓電源的相關參數 對于直流穩壓電源的設計，要考慮到

18、其中幾項重要參數，如輸出電壓，輸 出電流的平均值，以及脈動穩定系數等。 對于輸入電壓，穩壓管和限流電阻的選 擇也是不可忽視的。在此章節對其進行相關計算和總結。 1) .輸出電壓平均值就是負載電阻上電壓的平均值 U O(AV )。 1 O(AV ) = 2 n U 2 sin 3 td( 31) 推導計算得 _ V2u 2 U O ( AV )= n ?0.45 U 2 負載電流的平均值I _U O ( AV )=— O ( AV ) Rl 0.45U Rl 將整流輸出電壓的基波峰值 U 01 M與輸出電壓平均值U o(AV )之比定義為

19、整流輸出電壓的脈動系數S，即可得出：S=U 01 M / U O ( AV ) 則單項橋式整流電路，輸出電壓的平均值 3 td( 1 n U o ( av ) = _ 2 U 2 sin n 0 由此推出輸出電流的平均值 O ( AV U )=— O ( AV ) 0.9U 2 ? Rl Rl 2) 濾波電路輸出電壓平均值 Uo(av)=、2u 2(1 41TC) 由此可推出脈動系數S 1/(4RlC 1) 3) 對于任何穩壓電路，均可用穩壓系數Sr和輸出電阻R。來描述其穩壓 性能。Sr定義為負載一定時穩壓電路輸出電壓相對變化量與其輸

20、入電壓相對 變化量之比，即 Sr /U /U Rl Rl 常數 Sr表示電網電壓波動的影響，其值愈小，電網電壓變化時輸出電壓的變 化愈小。式中U I為整流濾波后的電流電壓。 穩壓電路輸入電壓U I的選擇 一般選取 U I = （2~3） U 0 R。為輸出電阻，是穩定電路輸入電壓輸入一定時輸出電壓變化量與輸出 電流變化量之比，即 Ro表示負載電阻對穩定性能的影響。 5、穩壓電源的質量指標 穩壓電源的質量指標是指穩壓系數、輸出電阻、最大紋波電壓與紋波抑制 比和溫度系數。 1）穩壓系數 負載不變時，輸出電壓相對變化量和輸入電壓相對變化量之比，即 S=（A

21、 U 0 / U 0 ）當輸入電壓Ui在規定范圍內變動時，輸出電壓U 0的變化應該很小, 般要求 2）輸出電阻 負載變化時，輸出電壓 U 0應基本保持不變。穩壓電源這方面的特性可 用輸出電阻表征。 R。=1 △ U 0 /△ loi R o反映伏在變動時，輸出電壓維持恒定的能力， R 0越小，則1 0變化 時的輸出電壓的變化也越小。 3） 最大紋波電壓與紋波抑制比 疊加在輸出電壓上的波動分量稱為最大紋波電壓，常用其峰一峰值 △ UOp-P 來表示，一般為毫伏級。紋波抑制比0表示，穩壓電路輸入紋波電壓峰一峰值△ Up-p與輸出紋波電壓峰-峰值△ UOp-p之比，并取其分貝數 4） 溫度系數 良好的穩壓電源，應在環境溫度變化時， 有效地抑制輸出電壓的漂移，保持輸出 電壓穩定，輸出電壓的漂移用溫度系數表示。溫度系數越小越好。
