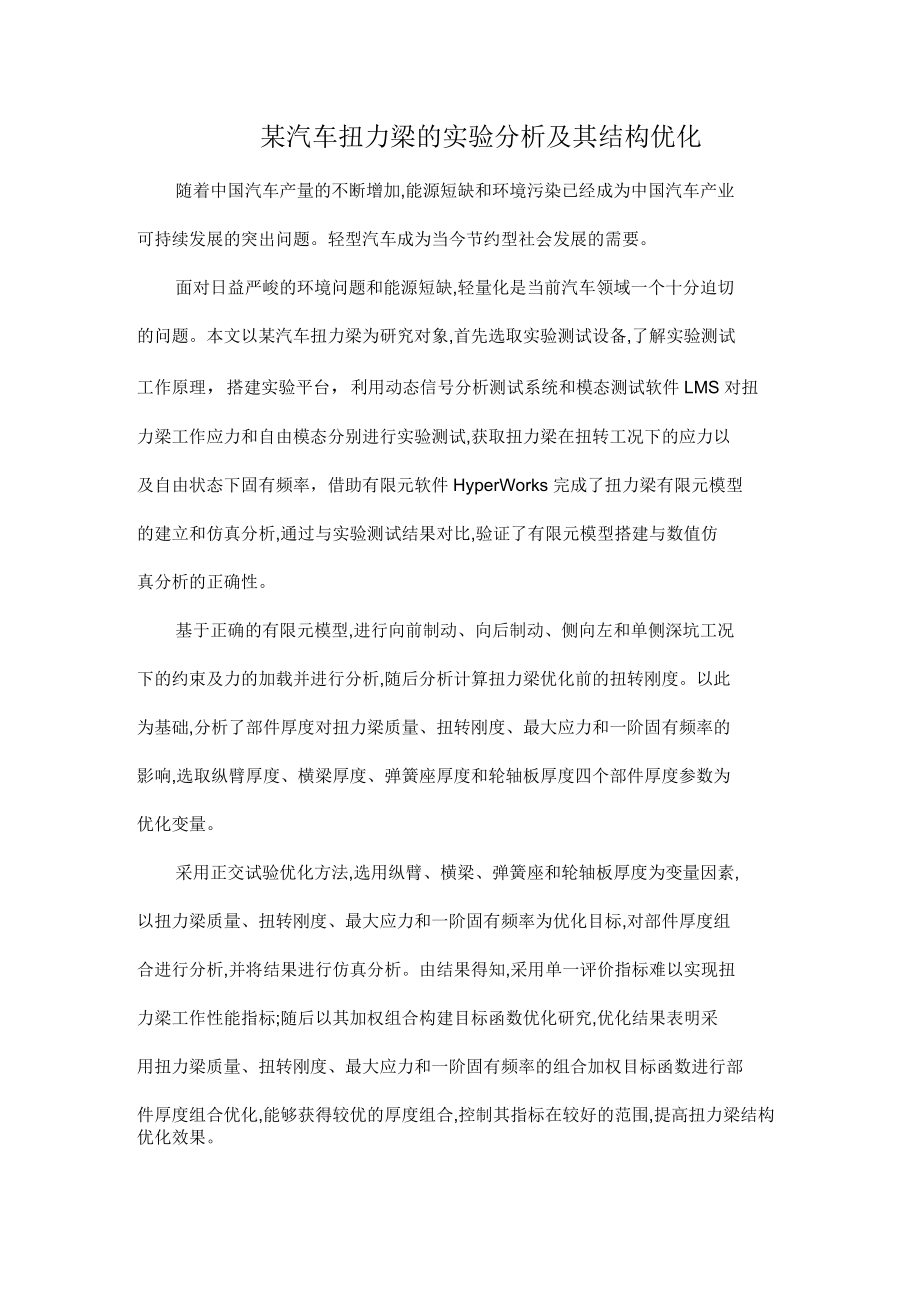

1、某汽車扭力梁的實驗分析及其結構優化隨著中國汽車產量的不斷增加,能源短缺和環境污染已經成為中國汽車產業可持續發展的突出問題。輕型汽車成為當今節約型社會發展的需要。面對日益嚴峻的環境問題和能源短缺,輕量化是當前汽車領域一個十分迫切的問題。本文以某汽車扭力梁為研究對象,首先選取實驗測試設備,了解實驗測試工作原理，搭建實驗平臺，利用動態信號分析測試系統和模態測試軟件LMS對扭力梁工作應力和自由模態分別進行實驗測試,獲取扭力梁在扭轉工況下的應力以及自由狀態下固有頻率，借助有限元軟件HyperWorks完成了扭力梁有限元模型的建立和仿真分析,通過與實驗測試結果對比,驗證了有限元模型搭建與數值仿真分析的正確
2、性?；谡_的有限元模型,進行向前制動、向后制動、側向左和單側深坑工況下的約束及力的加載并進行分析,隨后分析計算扭力梁優化前的扭轉剛度。以此為基礎,分析了部件厚度對扭力梁質量、扭轉剛度、最大應力和一階固有頻率的影響,選取縱臂厚度、橫梁厚度、彈簧座厚度和輪軸板厚度四個部件厚度參數為優化變量。采用正交試驗優化方法,選用縱臂、橫梁、彈簧座和輪軸板厚度為變量因素,以扭力梁質量、扭轉剛度、最大應力和一階固有頻率為優化目標,對部件厚度組合進行分析,并將結果進行仿真分析。由結果得知,采用單一評價指標難以實現扭力梁工作性能指標;隨后以其加權組合構建目標函數優化研究,優化結果表明采用扭力梁質量、扭轉剛度、最大應
3、力和一階固有頻率的組合加權目標函數進行部件厚度組合優化,能夠獲得較優的厚度組合,控制其指標在較好的范圍,提高扭力梁結構優化效果。,借助軟件Design-Expert建立部件厚度與四個評價目標之間的函數求解部件厚度最優組合,所以,在汽車零部件結構優化研究中應用比較廣泛。采用BBD式驗設計將部件厚度組合合理分布，利用響應面法分別建立了扭力梁質量、扭轉剛度、典型工況下最大應力和一階固有頻率的二次多項式響應面模型,并對四個模型進行了優化。以四個響應面模型為目標函數,在相應約束范圍內對扭力梁部件厚度組合進行優化,得到縱臂厚度4.5mm橫梁厚度3.5mm,彈簧座厚度3.0mm,輪軸板厚度5.5mm,并對優化后扭力梁模型進行數值仿真分析,優化后扭力梁與優化前相比減重1.6Kg,達到了優化效果。
