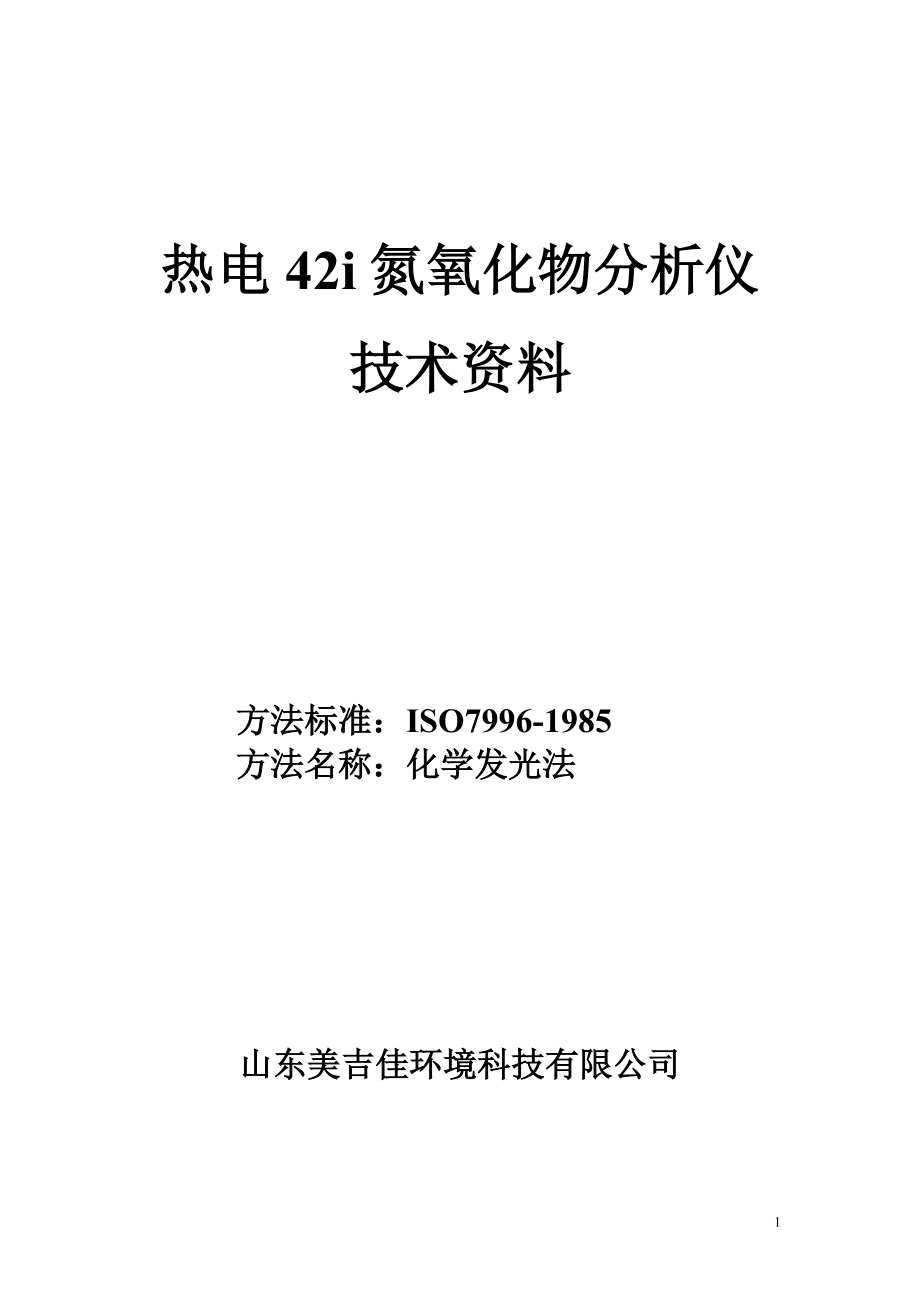

熱電42i氮氧化物分析儀技術資料方法標準：ISO7996-1985方法名稱：化學發光法山東美吉佳環境科技有限公司目 錄第一章 簡介（性能和工作原理）第二章 使用說明書第三章 設備保養維修操作規程一、 儀器安裝二、 校準三、 日常維護保養四、 故障診斷和排除第一章 簡介產品性能42i 化學發光法分析儀結合檢測技術，輕松利用菜單驅動軟件和高級診斷提供了極其卓越的適應性和可靠性42i 分析儀具有以下的特征：320*240液晶圖像顯示菜單驅動軟件區域可定量程用戶自選單/雙/自動量程模式多重用戶自定義模擬輸出模擬輸入選擇高靈敏度快速響應時間全量程線性獨立NO-NO2-Nox量程NO2 轉化爐可替代選擇用戶自選數字輸入/輸出容量標準通訊特色包括RS232/485和以太網C-Link, MODBUS協議,以及流動數據協議工作原理 42i 分析儀原理是基于一氧化氮(NO)與臭氧(O3)的化學發光反應產生激發態的NO2分子，當激發態的NO2分子返回基態時發出一定能量的光, 所發出光的強度于NO的濃度呈線性關系，42i分析儀就是利用檢測光強來進行NO的檢測, 其化學反應式如下:NO + O3　　　　── NO2 + O2 + hn儀器在進行二氧化氮(NO2)的檢測時必須先將NO2轉換成NO， 然后再通過化學發光反應進行檢測。

NO2是通過鉬轉換器完成NO2到NO的轉換. 其轉換器的加熱溫度約為325℃（可選不銹鋼轉化器加熱溫度為625℃）如圖1-1所示, 樣品氣通過標有SAMPLE的進氣口被抽入42i分析儀，然后樣氣經顆粒物過濾器過濾，到達一電磁閥，由該電磁閥選擇樣氣的路徑是直接到達反應室(測NO方式)，還是先經過NO2到NO轉換器后再進入反應室(測NOX方式) 在反應室前裝有限流毛細管和流量傳感器, 以控制和測量樣氣的流量干燥空氣通過DRY AIR進氣口進入42i分析儀經過流量傳感器后, 干燥空氣通過放電式臭氧發生器臭氧發生器產生進行化學螢光反應時所需要的高濃度臭氧臭氧與樣氣中的NO進行反應生成激發態的NO2分子, 然后由光電倍增管檢測NO2返回基態時發出的螢光儀器計算在NO和NOX方式下所檢測的NO和NOX濃度， 并將計算結果存入存儲器, 同時利用兩個濃度的差值計算出NO2濃度42i儀器不僅可在前面板上顯示NO、 NO2和NOX濃度值，同時可將這些值輸出到儀器的模擬輸出端圖1 42i流程示意圖第二章 使用說明書顯示屏320*240液晶屏幕顯示洋氣濃度，儀器參數，儀器控制，幫助和錯誤信息菜單所包括的內容較多，屏幕不能同時顯示菜單的全部內容。

這時, 可用 和 鍵來移動光標，這樣即可觀察菜單的每一項注意：如果液晶屏幕打碎，不要讓液晶接觸到皮膚和衣服，否則要用肥皂水立即清洗按鍵 圖2前面板按鍵表1.前面板按鍵=軟鍵是跳到用戶自選菜單屏幕的捷徑 =運行鍵用于顯示運行界面，顯示NO，NO2，NOX含量菜單鍵用于顯示主菜單，當按此鍵時，如果儀器不是正處于運行界面，則按此鍵回到上級菜單=幫助鍵為幫助鍵，即提供正在顯示內容以外的信息按HELP鍵顯示有關當前屏幕或菜單的簡單說明幫助信息用底部的字符行顯示，因此很容易同操作屏幕區分開如果想退出幫助屏，則可按MENU鍵返回原先屏幕或按RUN鍵以返回到運行屏幕方向鍵四個箭頭鍵 (和 ) 用于向上、 下、 左和右移動光標選擇鍵用于選擇菜單項、完成一項輸入或是觸發ON/OFF功能軟鍵 軟鍵是一種多功能鍵，用來隨時顯示部分菜單功能軟鍵的作用是允許直接進入訪問菜單結構和常用的菜單及顯示Main Menu 主菜單主菜單包括一定數量的子菜單，儀器參數和特性根據性能的不同劃分到不同的子菜單中點擊和鍵移動指針到不同的子菜單上點擊鍵選擇某個子菜單Range Menu 量程菜單量程菜單允許操作者選取“氣體單位”“NO-NO2-Nox量程”和設定“用戶自定義量程”。

下面的屏幕顯示分別處于“單量程”“雙量程”和“自動量程”模式需要更多信息參照下面的“Single Range Mode”.“Dual Range Mode”和“Auto range Mode”*“Main Menu”菜單下選擇“Range”菜單*點擊和上下移動指針*點擊做出選擇*點擊“Main Menu”，點擊回到運行界面單量程方式在單量程方式中，NO-NO2-Nox有一個量程，一個平均時間和一個跨度系數在儀器的后面板上，有兩個模擬輸出端，排列方式如圖3-4所示雙量程方式在雙量程方式中，NO-NO2-Nox有兩個相互獨立的模擬輸出在雙量程方式中，儀器后面板上的模擬輸出端子排列如圖3-5和表3-3所示NO-NO2-Nox通道有兩個量程，即高量程和低量程，相對應的分別有高量程和低量程的兩個模擬輸出這就使同一個樣氣濃度的讀數可以同時有兩個不同范圍的模擬輸出，例如：將低模擬輸出的濃度范圍設成0到50ppb；而將高的模擬輸出濃度范圍設成0到500ppb也可將高低兩個量程設置成相等以提供兩個相同的輸出每個通道除有兩個量程范圍的輸出外，還有兩個跨度系數，所以每個量程可單獨進行校準這對于兩個量程范圍相差比較遠的情況下是很有必要的。

如低量程的濃度范圍為0－50ppb，而高量程的量程范圍為0－200,000ppb在這種情況下，就有必要設置兩個模擬輸出范圍自動量程方式自動量程方式可由用戶在量程菜單中自行定義高、低量程，儀器根據濃度的高低和高、低量程所代表的濃度范圍自動進行NO-NO2-Nox模擬輸出高低范圍之間的切換模擬輸出有一個相應的狀態輸出，狀態輸出用于指示儀器當前的模擬輸出是處在高量程范圍還是低量程范圍例如：假定低量程定義在0 – 50 ppb，高量程定義在0 – 100 ppb (見圖3－6)當儀器測量濃度低于50 ppb 時，NO的模擬輸出用低量程，如圖所示當采樣濃度高于50 ppb 時，模擬輸出用高量程，狀態輸出指示著哪個量程正在被儀器所用，用低量程輸出時，狀態輸出為 0 V用高量程時，狀態輸出為滿度輸出幅度的50％當儀器處在高量程檔時，Nox濃度必須降到低量程檔的95％時，儀器才能轉入低量程檔此外，儀器有兩個跨度系數，因此每個量程可分別進行校準這對于處理兩個量程相差很遠的情況時就顯得很有必要了如：NO低量程范圍為50 ppb而NO高量程范圍可達20，000 ppb, 這種情況就需對高、低量程分別進行校準。

氣體濃度單位 氣體濃度單位屏幕，如下圖所示，定義如何表示NO-NO2-Nox的濃度，氣體濃度單位有百萬分之一 ( ppm )、十億分之一 ( ppb )、 微克立方米( mg/m3 ) 及毫克每立方米 ( mg/m3 ) 等4種當濃度的單位從 ppb 或 ppm 切換到 mg/m3 或 mg/m3 時，NO-NO2-NOX的量程自動切換到最高量程上例如：儀器濃度單位從 mg/m3 切換到 ppm 時，所有的量程都自動置于20ppm檔氣體濃度單位屏幕的第一行顯示當前氣體單位，第二行顯示所選擇的氣體濃度單位 顯示氣體濃度單位屏幕的步驟：s 從主菜單選量程菜單 (Range)s 從量程菜單選氣體單位 (Gas Units) 氣體濃度單位屏幕的使用：s 用 和 鍵選擇氣體濃度單位s 按ENTER鍵以確認選擇s 按鍵以返回量程菜單s 按鍵可返回運行屏幕NO-NO2-Nox量程NO-NO2-Nox的量程決定儀器的模擬輸出的濃度范圍例如 0－50 ppb 的NO-NO2-Nox量程是指儀器的模擬輸出的范圍為0到50ppb顯示屏幕上第二行顯示NO-NO2-Nox的當前量程。

第三行用來顯示要變換的量程單量程、雙量程和自動量程畫面如下所示兩幅畫面的區別是右邊的畫面的第一行顯示中有Hi或LO字頭，以指示儀器當前顯示的是哪個量程請詳細閱讀有關 “單量程 ”、“雙量程 ”和“自動量程 ”的有關章節表3－1列出了當前可選用的量程范圍要選用擴展量程，儀器內部開關8必須設置為ON若要顯示NO-NO2-Nox量程，可按下列步驟進行s 在主菜單中選量程 (Range)s 在量程菜單中選量程(NO-NO2-Nox Range)量程屏幕的使用：s 用 和 鍵選擇量程s 用ENTER鍵確認所選量程s 用鍵返回量程菜單s 用鍵返回運行屏用戶量程菜單用戶量程菜單，如下圖所示，列出3個用戶量程（C1、C2和C3）用戶量程即為用戶自定義的量程在標準量程方式中，介于50ppb (0.05ppm) 和 20,000 ppb (20ppm )之間的任何值都可做為定義量程的界值，在擴展量程方式中，任何介于100ug/m3 (0.1mg/m3) 和 30,000ug/m3 (30mg/m3 )之間的值也可被用來作為定義量程的界值若要顯示用戶量程屏，可按下列步驟進行s 在主菜單中選量程項（Range）s 在量程菜單中選設置用戶菜單（Set Customs Ranges）用戶量程菜單的使用： s 用 和 鍵使光標 > 上下移動。

s 用ENTER鍵定義用戶所選擇的量程s 按鍵以返回量程菜單s 按鍵以返回運行屏幕用戶量程屏幕用戶量程屏幕，如下圖所示，用于定義用戶量程 第一行顯示當前用戶量程，第二行顯示要設置的量程為了能使用用戶量程的滿量程，則應在量程屏幕中選擇用戶量程( C1、C2或C3 )詳細步驟請參見 “NO、NO2和NOX量程”章節顯示用戶量程屏幕的方法：s 在主菜單中選量程項 ( Range )s 在量程菜單中選設置用戶量程項 ( Set Custom Ranges )s 在設置用戶量程菜單中選擇C1、C2或C3用戶量程屏幕的使用：s 用和鍵增加或減小每位數字s 用和間鍵左右移動光標 --- s 按ENTER鍵以確認所選的用戶量程值s 按鍵返回設置用戶量程菜單s 按鍵返回運行屏幕平均時間 平均時間是指在做NO-NO2-Nox測量時定義的一個時間周期（10到300秒）儀器根據這段時間里的讀數來計算NO-NO2-Nox的平均濃度前面板上的顯示以及模擬輸出隨著所計算的平均值每10秒鐘更新一次也就是說儀器輸出的每次變化都顯示的是在此之前10秒內讀取數據的平均值，而300秒的平均時間是指儀器在每10秒鐘的數據更新時顯示和輸出的是在此之前300秒內的數據平均值。

因此，平均時間越短，前面板上的顯示和模擬輸出對濃度變化的反應速度越快而平均時間取得越長，則輸出數據的變化越平滑在單量程和自動量程方式下的平均時間屏幕如下圖所示，而在雙量程方式中，在平均時間屏幕前還有一平均時間菜單，之所以有這個菜單是因為在雙量程方式中有兩個平均時間（高和低）在單、雙和自動量程三種方式中，其平均時間屏的功能都是一樣的，可供選擇的平均時間有10，20，30，60，90，120，180，240和300秒等幾種，在手動方式中還可以選擇其他的平均時間值詳細細節可參見本章后面的 “自動/手動方式”內容若要顯示平均時間菜單/平均時間屏幕：s 在主菜單中選平均時間項 （Averaging Time）平均時間屏幕的應用： s 用和鍵選擇平均時間s 按ENTER鍵確認所選的平均時間值s 按 鍵以返回主菜單s 按鍵以返回運行屏幕校準系數菜單校準系數是在自動和手動校準過程中確定的它被用來修正NO-NO2-NOX濃度的讀數如下圖所示，校準系數菜單顯示校準系數值通常儀器用校準菜單自動做校準，當然，也可以用該菜單做手動校準有關手動校準的內容在后面的 “NO-NO2-NOX背景值”和 “NO-NO2-NOX跨度系數”的章節中介紹。

顯示校準系數菜單的方法： s 在主菜單中選校準系數（Calibration Factors）校準系數菜單的應用：s 用和鍵上下移動光標s 按鍵返回主菜單s 按鍵返回運行屏幕NO-NO2-NOX的零背景校準值 NO-NO2-NOX的零背景校準值是在校零過程中確定的NO的零背景值是儀器在對零氣進行采樣時NO通道的信號讀數NOX的零背景值是儀器在對零氣進行采樣時NOX通道的信號讀數零背景信號主要是由于電路上的偏移、光電倍增管的暗電流和散射光的影響等綜合作用所引起的儀器先把NO的零背景校準值存儲起來，以將其NO的讀數調整到零NO-NOX的校零畫面用來進行儀器的手動零點校準在進行零點校準時，先讓儀器對零氣采樣直到其讀數穩定畫面顯示的第一行為NO-NOX的當前讀數，第二行顯示的是存儲器中存儲的NO零背景修準值NO的零背景校準值以儀器當前的氣體濃度單位為單位以后，儀器從測出的NO數據中減去零背景校準值，即得出所顯示的NO讀數在下面的例子中，分析儀器在采零氣的時候顯示的NO讀數為 28.6 ppbNO的零點校準值是0.0 ppb那是儀器沒有進行零背景校準。

表示儀器從所測到的NO濃度中減去0.0ppb以得到顯示結果此時就需要把零背景校準值也增加到28.6ppb以使儀器的NO零值讀數為0ppb下面的例子為將NO的讀數調零用鍵將NO背景校準值調到28.6ppb, 當NO背景校準值增加時，NO的濃度讀數減小，然而，按和鍵不影響模擬輸出和已經存儲的0.0ppb的NO零背景校正值跟在NO讀數和NO零背景校準值后面的問號表示這些更改值只是暫時的更改而不是真正的更改如果用戶想跳出此屏幕顯示而不做任何實際修改則只需按MENU鍵返回校準系數菜單屏幕，或按RUN鍵返回運行屏幕如果此時按了ENTER鍵，則儀器就會做真正的改動即將NO的讀數調整為0ppb，并將28.6ppb的零背景修準值存儲起來若要顯示NO-NO2-NOX的背景值屏幕： s 在主菜單中選校準系數 （Calibration Factors）s 在Calibration Factors菜單中選NO-NOX背景值 （NO or NOX Background.）NO-NOX背景值屏幕的應用： s 用和鍵增或減NO-NOX的背景值s 按ENTER鍵以接受背景值的變化s 按鍵以返回Calibration Factors 菜單。

s 按鍵，返回運行屏幕NO-NO2-NOX的跨度系數NO-NO2-NOX的跨度系數是在校準間期計算的跨度系數用來修正NO-NO2-NOX的讀數，NO- -NOX的跨度系數通常在1.000附近NO2的跨度系數通常在0.95—1.050. 當儀器對已知濃度的氣體采樣時，用戶可用NO-NO2-NOX 的跨度系數屏幕來對NO-NO2-NOX的跨度系數進行人工修改顯示屏的第一行為當前NO-NO2-NOX濃度的讀數第二行顯示的是存在存貯器中的NO-NO2-NOX跨度系數，儀器當前即用該值對NO-NO2-NOX濃度進行修正， 注意，如果跨度系數的值改變了，則第一行所顯示的當前NO濃度值也跟著改變?nèi)欢?，如果沒按ENTER鍵，則跨度因數不會真正改變 只有當按了ENTER鍵，表示暫時變化的問號消失后，變化的跨度系數才會被真正的存貯起來顯示NO-NO2-NOX的跨度系數屏幕的方法： 在主菜單中選Calibration Factorss 在Calibration Factors 菜單中選NO-NO2-NOX的校準系數（NO-NO2-NOX Coef ）NO-NO2-NOX跨度系數屏幕的應用：s 用和鍵增或減顯示的讀數。

s 按ENTER鍵以確認值的改變s 按鍵，返回Calibration Factors 菜單s 按鍵，返回運行屏幕校準壓力菜單Calibration Pressure 校準菜單校準菜單用于校零和?？缭谙旅?的顯示中，校準菜單對單、雙和自動量程三種方式而言都是相同的 雙量程和自動量程有兩個NO-NO2-NOX的跨度系數（高和低）儀器可對每個量程分別進行校準這在兩個量程差得很遠的情況下是很有必要的顯示校準菜單的方法：s 在主菜單中選校準（Calibration）校準菜單的應用：s 用和鍵上下移動光標s 按ENTER鍵確認選擇s 按鍵可返回主菜單s 按鍵可返回運行屏幕校零校零屏幕，如下所示，用于儀器的零點校準先使儀器對零氣采樣,并等到儀器的讀數穩定屏幕的顯示為NO-NOX的當前讀數在進行零點校準時必須使儀器通零氣5分鐘以上顯示校零屏幕的方法：s 在主菜單中選校準（Calibration）s 在Calibration菜單中選校零（Calibrate NO or NOxBackground）校零屏幕的應用：s 按ENTER鍵將NO-NOX的讀數設為零s 按鍵可返回校準菜單s 按鍵可返回運行屏幕NO-NO2-NOX的校準當向儀器通入已知濃度的跨度氣時，可用跨度校準屏幕來NO-NO2-NOX的跨度濃度進行調整。

屏幕顯示的第一行為NO-NO2-NOX的當前濃度讀數，第二行則為NO-NO2-NOX的當前量程，第三行為操縱者輸入的標氣濃度值顯示NO-NO2-NOX的校準屏幕的方法：s 在主菜單中選Calibration.s 在Calibration菜單中選校準NO-NO2-NOX（Calibrate NO-NO2-NOX）NO-NO2-NOX校準屏幕的應用：s 用和鍵增加或減少每位數字s 用和鍵向左和向右移動光標--s 按ENTER鍵即將NO-NO2-NOX讀數校準到與標氣值相符s 按鍵可返回Calibration菜單s 按鍵以返回運行屏幕儀器控制菜單如下所示，儀器的控制菜單包括好幾項，這些由軟件控制的項目都列在菜單中，使操作者能夠進行這些儀器功能的控制顯示儀器控制菜單的方法：s 在主菜單中選儀器控制（Instrument Controls） 儀器控制菜單的應用:s 用和鍵上、下移動光標s 按ENTER鍵確認選擇s 按鍵可返回主菜單s 按鍵可返回運行屏幕溫度修正溫度修正是在儀器因為其內部溫度的變化對子系統和輸出信號帶來的影響可以被測出來，所測出的數據即可做為對溫度變化所帶 來影響進行補償?shù)囊罁?jù)，該補償即可做為特殊應用，也可以在儀器 工作在設計溫度范圍之外時應用，盡管EPA的條例中對溫度補償沒有做要求。

溫度補償屏幕如下圖所示，當溫度補償開啟時，屏幕的第一行顯示的是當前儀器的機內溫度(該溫度是由裝在母板上的溫度計測出的)當溫度校正關閉時，屏幕的第一行顯示內容為工廠設定的標準溫度30C顯示溫度修正屏幕的方法：s 從主菜單中選儀器控制(Instrument Control)s 在儀器控制菜單中選溫度修正(Temperature Correction)溫度校準屏幕的應用：s 按ENTER鍵觸發溫度修正的開和關s 按 鍵返回儀器控制菜單s 按返回運行屏幕壓力修正壓力修正就是當反應室內的壓力變化而對輸出信號造成影響時進行補償，反應室壓力變化而對分析儀的子系統及輸出信號所造成 的影響可以被測出來，所測出的數據即可做為對反應室壓力變化進 行補償?shù)囊罁?jù)雖然EPA沒有對壓力補償進行要求，但用戶可根據 具體情況決定是否進行壓力補償壓力修正屏幕如下圖所示，當壓力修正打開時，第一行顯示反應室內的壓力；當壓力修正關閉時，第一行則顯示工廠設定的標準壓力150mmHg壓力修正屏幕的顯示方法：s 在主菜單中選儀器控制(Instrument Controls)s 從儀器控制菜單中選壓力修正(Pressure Correction)壓力修正屏幕的應用：s 按ENTER鍵以觸發壓力修正的開和關s 按鍵返回儀器控制菜單s 按鍵返回運行屏幕屏幕亮度屏幕亮度屏幕，如下所示，用于改變屏幕的亮度，依次有20％、50％、90％和100％共10個等級，平時將屏幕的亮度調得比較小將有助于延長屏幕的使用壽命 顯示屏幕亮度屏幕的方法：s 在主菜單中選儀器控制( Instrument Control )s 在儀器控制菜單中選屏幕亮度( Screen Contrast )屏幕亮度屏幕的使用：s 用和鍵增加或減少屏幕的亮度s 按ENTER鍵以確認s 按鍵返回儀器控制菜單s 按鍵以返回運行屏幕維修方式維修方式屏幕如下圖所示，用于將維修方式打開和關閉。

維修方式中含有在對42i型儀器進行調整和故障診斷時有用的參數和功能顯示維修屏幕的方法：s 從主菜單中選儀器控制(Instrument Control)s 從儀器控制菜單中選維修方式(Service Mode)維修方式屏幕的使用方法：s 按ENTER鍵觸發維修方式的開和關s 按鍵返回儀器控制菜單s 按鍵返回運行屏幕時間由下圖所示的時間屏幕可對儀器內部的時鐘進行設置，屏幕上第一行顯示為當前時間，第二行顯示為更改時間，儀器在關機時內部 時鐘 用其自己的電池供電時間屏幕的顯示方法：s 從主菜單中選儀器控制(Instrument Control)s 從儀器控制菜單中選時間(Date/Time)時間屏幕的用法：s 按和鍵以增/減小時和分鐘值s 按和鍵以左、右移動光標---s 按ENTER鍵以確認更改s 按鍵則返回儀器控制菜單s 按鍵則返回運行屏幕診斷菜單如下所示的診斷菜單為用戶提供診斷信息和功能，這對用戶做儀器的故障診斷是很有用的診斷菜單的顯示方法：s 從主菜單中選診斷(Diagnostics)診斷菜單的使用方法：s 用和鍵上，下移動光標s 按ENTER鍵確認選擇選擇s 按鍵則返回主菜單s 按鍵則返回運行屏幕。

程序號程序號屏幕，如下圖所示，顯示儀器所裝程序的版本號如果用戶對儀器有什么疑問，請在與生產廠家聯系之前先查看一下程序的版本號程序號屏幕的顯示方法：s 在主菜單中選診斷( Diagnostics )s 在診斷菜單中選程序號( Program Version )程序號屏幕的用法：s 這只是一幅顯示程序號的屏幕s 按鍵返回診斷菜單s 按鍵返回運行屏幕電壓電壓屏幕如下圖所示，顯示直流電源的電壓用這屏幕顯示可對電源板的輸出電壓低或電壓波動等故障做快速檢查，而無需用電壓表進行測量電壓屏的顯示方法：s 從主菜單中選診斷(Diagnostics)s 在診斷菜單中選電壓(Voltages)電壓屏的用法：s 這只是一幅顯示電壓值的屏幕s 按鍵返回診斷菜單s 按鍵返回運行屏溫度溫度屏幕如下圖所示，顯示機內溫度、轉換爐溫度、冷堆溫度、反應室溫度溫度屏幕的顯示方法：s 從主菜單中選診斷( Diagnostics )s 從診斷菜單中選溫度( Temperatures )溫度屏幕的用法：s 這只是一幅信息顯示屏幕s 用和鍵上、下移動光標s 按鍵返回診斷菜單s 按鍵返回運行屏幕壓力壓力屏幕如下圖所示，顯示反應室的壓力。

壓力由裝在反應室管線中的壓力傳感器測出壓力屏幕的顯示方法：s 從主菜單中診斷( Diagnostics )s 在診斷菜單中選壓力( Pressure )壓力屏幕的用法：s 這只是一幅信息顯示屏s 按鍵返回診斷菜單s 按鍵返回運行屏幕流量流量屏幕如下圖所示，顯示樣氣和臭氧的流量流量由裝在機內的流量傳感器測出（見圖1－1)流量屏幕的顯示方法s 在主菜單中選診斷( Diagnostics )s 在診斷菜單中選流量( Flow )流量屏幕的用法：s 這只是一幅信息顯示屏幕s 按鍵返回診斷菜單s 按鍵返回運行屏幕測試模擬輸出測試模擬輸出菜單包括三種選擇，如下圖所示這三種功能可將模擬輸出置零和置滿度以便對模擬輸出進行調整，使其與前面板上的數字顯示一致此外，還有一個數模轉換的測試可對整個量程內的模擬輸出進行測試選擇測試模擬輸出菜單的方法：u 從主菜單中選診斷( Diagnostics )u 從診斷菜單中選測試模擬輸出( Test Analog Outputs )測試模擬輸出菜單的用法：u 用和鍵上下移動光標u 按ENTER鍵以確認選擇u 按鍵返回診斷菜單u 按鍵返回運行屏幕報警報警菜單，如下圖所示，顯示一個由分析儀所監測的運行參數的清單。

如果所監測的項目超出了高或低極限，該項目的狀態就會從OK分別變?yōu)镠igh或Low右上角的數字代表這出現報警的次數如果從來未出現過報警，則所顯示的數字為零如果要看某個項目的實際值和其最小與最大極限值，則可將光標移到該項上然后按ENTER鍵顯示報警菜單的方法：u 從主菜單中選報警（Alarm）報警菜單的使用方法：u 用和鍵上、下移動光標u 按ENTER鍵以確認選擇u 按鍵返回主菜單u 按鍵返回運行屏幕機內溫度機內溫度屏，如下圖所示顯示機殼內的當前溫度和工廠設定的最小和最大報警極限值當儀器處在維修方式時，最小和最大報警極限值可以進行更改，可接受的報警極限值范圍為8C到47C當機內溫度讀數超出最小或最大報警極限時，即產生報警所謂報警，就是在運行屏和主菜單上出現alarm(報警)字樣調出機內溫度屏幕的方法：u 在主菜單中選報警(Alarm)u 在報警菜單中選機內溫度機內溫度屏幕的用法：u 用和鍵上、下移動光標（儀器處在維修方式）u 按ENTET鍵確認選擇（儀器處在維修方式）u 按鍵返回報警菜單u 按鍵返回運行屏幕最小和最大機內溫度報警極限最小和最大機內溫度報警極限屏幕，如下圖所示，僅當儀器處在維修方式時才可調出。

可用來改變最小機內溫度報警極限，最小和最大機內溫度屏的功能相同選用最小或最大機內溫度報警極限屏幕的方法（維修方式開啟）u 從主菜單中選報警( Alarm )u 從報警菜單中選機內溫度( Internal Temperature )u 在機內溫度菜單中選最小( Min )或最大( Max )最小或最大機內溫度報警極限屏幕的用法：（維修方式開啟）u 用和鍵增加或減少數值u 按ENTER鍵接受改變值u 按鍵返回機內溫度菜單u 按鍵返回運行菜單反應室溫度反應室溫度屏幕，如下圖所示，顯示反應室的當前溫度和工廠設定的最大及最小報警極限值當儀器處在維修方式時，可對最大和最小極警極限值進行修改可接受的報警極限范圍為從47到51C如果反應實的溫度超過了最大或最小報警極限即在運行屏或主菜單上顯示報警字樣反應室溫度屏幕的顯示方法：u 在主菜單中選報警(Alarm)u 在報警菜單中選反應室溫度(Chamber Temperature)反應室溫度屏幕的使用方法：u 用和鍵上下移動光標（維修方式開啟時）u 按ENTER鍵確認選擇（維修方式開啟）u 按鍵返回報警菜單u 按鍵返回運行屏幕最大和最小反應室溫度報警極限最小反應室溫度報警極限屏幕，如下圖所示，僅當儀器處在維修方式時才可使用。

該屏可以對最小反應室報警極限進行改動，最大和最小反應室溫度屏的功能是相同的顯示最大和最小反應室溫度報警極限屏幕的方法：（維修方式開啟時）u 從主菜單中選報警 ( Alarm )u 從報警菜單中選反應室溫度( Chamber Temperature )u 從反應室溫度菜單中選最小( Min )或最大( Max )最大或最小反應室溫度報警極限屏幕的用法（維修方式應開啟時）：u 用和鍵增加或減少數值u 按ENTER鍵確認變更u 按鍵返回反應室溫度菜單u 按鍵返回運行屏幕冷堆溫度該屏幕用來顯示當前冷堆的溫度以及設定最大和最小溫度報警極限，可設定范圍是-25 到 -1 C.如果冷堆的溫度超過最大或最小極限，將會顯示報警顯示冷堆溫度的方法：u 從主菜單中選報警 ( Alarm )u 從報警菜單中選反應室溫度( Cooler Temperature )冷堆溫度屏幕的用法：u 用和鍵增加或減少數值u 按ENTER鍵確認變更u 按鍵返回報警菜單u 按鍵返回運行屏幕冷卻器溫度報警的最高和最低限值冷卻器溫度報警的最低限值屏幕，如下圖所示，僅在儀器處在維修方式時方可顯示該屏用于修改溫度報警的最低限值參數，溫度報警的最高和最低屏幕的功能相同。

冷卻器溫度報警的最高和最低限值屏幕的調出方法(維修方示應開啟)u 從主菜單中選報警(Alarm)u 在報警菜單中選冷卻器溫度(Cooler Temperature)u 從冷卻器溫度菜單中選最?。∕IN）或最大（MAX）最小或最大冷卻器溫度屏的使用方法（維修方式應開啟）：u 用和鍵增加或減少數值u 按ENTER鍵確認變更u 按鍵返回冷卻器溫度菜單u 按鍵返回運行屏幕轉換器溫度轉換器溫度屏幕，如下圖所示，顯示當前換轉器的溫度和工廠設定的最高和最低報警限值當儀器處在維修方式時，可對最大或最小報警極限值進行修改可接受的報警極限范圍為從300到700C如果轉換器溫度讀數超過了最大或最小報警極限，則報警產生，即在運行屏和主菜單上顯示Alarm字樣調出換轉器溫度屏幕的方法：u 從主菜單中選報警(Alarm)u 從報警菜單中選換轉器溫度(Converter Temperature)轉換器溫度屏幕的使用方法：u 用和鍵增加或減少數值u 按ENTER鍵確認變更u 按鍵返回報警菜單u 按鍵返回運行屏幕最高和最低轉換器溫度限值最低轉換器溫度報警限值屏幕，如下圖所示，僅當儀器處在維修方式時方可調出該屏用于修改轉換器溫度報警的最低限值。

轉換器溫度最高和最低限值屏幕的用法相同調出最高或最低轉換器溫度報警極限值屏幕的方法(維修方式應開啟):u 在主菜單中報選警( Alarm )u 從報警菜單中選轉換器溫度( Converter Temperature )u 從轉換器溫度菜單中選最小( MIN )或最大( MAX )最高或最低轉換器溫度報警極限值屏幕的用法(維修方式應開啟)u 用和鍵增加或減少數值u 按ENTER鍵確認變更u 按鍵返回轉換器溫度菜單u 按鍵返回運行屏幕壓力壓力屏幕，如下圖所示顯示當前反應室的壓力讀數和工廠設定的最高和最低報警極限在維修方式中，最高和最低報警極限值可以被修改可接受的報警極限值范圍為50到300mmHg如果壓力值的讀數超出了最高或最低極限值，則產生報警，即在運行屏幕和主菜單中顯示alarm字樣顯示壓力屏幕的方法：u 在主菜單中選報警(Alarm)u 在報警菜單中選壓力(Pressure)壓力屏幕的使用方法：u 用和鍵上下移動光標(維修方式要開啟)u 按ENTER鍵確認選擇(維修方式開啟)u 按鍵返回報警菜單u 按鍵返回運行屏幕最高和最低壓力報警極限最低壓力報警極限屏幕，如下圖所示，僅在維修發式下才能用。

該屏用于改變最低壓力報警極限值，而最高和最低壓力報警屏幕的用法相同最高或最低壓力報警極限屏幕的顯示方法(維修方式開啟)u 在主菜單中選報警(Alarm)u 在報警菜單中選壓力(Pressure)u 在壓力菜單中選最大(MAX)或最小(MIN)最大或最小壓力極限屏的使用方法(維修方式開啟)：u 用鍵增或減數值u 按ENTER鍵接受改變值u 按鍵返回壓力菜單u 按鍵返回運行屏幕樣氣流量下圖為樣氣流量屏幕顯示當前的樣品氣流量以及工廠設定的最大和最小報警極限值當儀器處于維修方示時，可對最大和最小報警極限值進行修改，可接受的取值范圍在0到1LPM之間如果樣氣的流量讀數超出最大或最小報警極限則產生報警即在運行屏和主菜單上顯示alarm字樣調出樣氣流量屏幕的方法：u 在主菜單中選報警(Alarm)u 在報警菜單中選樣氣流量(Sample Flow)樣氣流量屏幕的使用方法：u 用和鍵上下移動光標(維修方式開啟)u 按ENTER確認選擇(維修方式開啟)u 按鍵返回報警菜單u 按鍵返回運行屏幕樣氣流量最大和最小報警限值下圖所示為最小樣氣流量報警極限值屏幕它僅當儀器處在維修方式下才可調出該屏用于修改最小報警限值，而最大與最小樣氣流量報警屏幕的用法均相同。

調出最大或最小樣氣流量報警限值屏幕的步驟：(維修方式應開啟)u 在菜單中選報警(Alarm)u 在報警菜單中選樣氣流量(Sample Flow)u 在樣氣流量菜單中選最大(MAX)或最小(MIN)樣氣流量報警限值屏幕的使用方法：(維修方式應開啟)u 用和鍵增或減數值u 按ENTER鍵接受改變值u 按鍵返回樣氣流量菜單u 按鍵返回運行屏幕臭氧發生器流量下圖所示為臭氧發生器流量屏幕，它顯示當前臭氧發生器的流量讀數和工廠設置的最大及最小報警極限當以儀器處在維修方式下時，最大和最小報警極限值可被更改可接受的取值范圍在0到0.150LPM之間如果臭氧發生器流量的讀數超出了所設定的最大或最小報警極限即產生產生報警，即在運行屏和主菜單上顯示alarm字樣如果把最小報警極限值設為0LPM，則臭氧發生器的流量報警就不會發生注意：當臭氧發生器的流量不足(小于0.050lm)時,一定不可將最小報警極限值設為0LPM，因為臭氧發生器的流量不足會使臭氧發生器過熱，從而導致臭氧發生器的永久性損壞顯示臭氧發生器流量屏幕的步驟：u 在主菜單中選報警(Alarm)u 在報警菜單中選臭氧發生流量（Ozonator Flow）臭氧發生器流量屏幕的用法：u 用和鍵上下移動光標u 按ENTER鍵確認選擇u 按鍵返回報警菜單u 按鍵返回運行屏幕NO、NO2和NOx濃度下圖所示為NO濃度。

該屏顯示當前NO濃度和工廠設定的最大及最小報警極限在儀器處在維修方式下時，最大及最小報警極限值可被更改，可接受的報警極限范圍為從0到100,000ppb如果儀器所測的NO濃度讀數超出了最大或最小報警極限，報警即產生即在主菜單和運行屏中顯示alarm字樣如果將儀器的最小報警極限設為零，則不會有報警產生，NO2和NOx濃度屏的用法同NO濃度屏相同調出NO、NO2或NOx濃度屏幕的方法：u 從主菜單中選報警(Alarm)u 在報警菜單中選NO Conc、 NO2 Conc, 或Nox ConcNO、NO2和NOx濃度屏幕的用法 ：u 用和鍵上下移動光標u 按ENTER鍵確認選擇u 按鍵返回報警菜單u 按鍵返回運行屏幕最大和最小NO、NO2和NOx濃度報警極限NO、 NO2和NOx最大及最小濃度報警極限屏幕當儀器處在維修方式下才能調出，這些屏用于對最多和最小濃度報警極限進行修改下圖所示的為最小NO濃度屏幕調出最大和最小NO、 NO2和NOx濃度報警極限屏幕的方法(維修方式開啟)u 在主菜單中選報警(Alarm)u 在報警菜單中選NO Cnoc.、NO2 Conc或NOx Concu 在NO、NO2或NOx菜單中選最大(MAX)或最小(MIN)最大或最小極限屏的應用方法(在維修方式開啟的條件下)u 用和鍵上下移動光標u 按ENTER鍵確認選擇u 按鍵返回選擇濃度菜單u 按鍵返回運行屏幕維修方式菜單維修方式菜單，如下圖所示，僅當儀器處在維修方式時才出現。

讓儀器進入維修方式的步驟是：從主菜單中選儀器控制 ( Instrument Controls )，然后再從儀器控制菜單中選維修方式( Service Mode )當儀器處在維修方式時，主菜單中即增加一個維修菜單維修菜單中包括一些與診斷菜單中相同的項目內容然而，有些項目像PMT電源電壓、光路測試LED調節、壓力、樣氣流量等讀數在維修方式中每秒鐘更新一次，而在診斷方式下則是每10秒更新一次更新的速度越快，其讀數顯示對在做調整時的響應速度也越快此外，維修方式中還包括了一些改進了的診斷功能顯示維修方式菜單的方法：u 在主菜單中選維修方式(Service Mode)維修方式菜單的用法：u 用和鍵上下移動光標u 按ENTER鍵確認選擇u 按鍵返回主菜單u 按鍵返回運行屏幕光電信增管(PMT)電源電壓光電信增管電源電壓屏幕，如下圖所示，顯示光電倍增管的電源電壓，其讀數每秒鐘更新一次，該屏幕在調整PMT電壓時使用顯示PMT電源電壓的方法：u 從主菜單中選維修方式( Service Mode )u 在維修方式菜單中選PMT Voltage AdjustmentPMT電源電壓菜單的用法：u 用和鍵上下移動光標u 按ENTER鍵確認選擇u 按鍵返回維修方式菜單u 按鍵返回運行屏幕轉換爐溫度設置值下圖所示為轉換爐溫度屏幕。

它顯示所設置的轉換爐溫度轉換爐溫度讀數每秒鐘更新一次，當調整溫度控制板設置轉換爐溫度時，可用該屏幕來監測轉換爐的溫度僅當儀器處在維修方式時才出現顯示轉換爐溫度設置值的方法：u 從主菜單中選維修方式( Service Mode )u 在維修方式菜單中選（Converter Set Temperature）PMT電源電壓菜單的用法：u 用和鍵上下移動光標u 按ENTER鍵確認選擇u 按鍵返回維修方式菜單u 按鍵返回運行屏幕第三章 設備保養維修操作規程 一、儀器安裝42i分析儀的安裝包含一下的步驟和建議：搬動搬動儀器時，要用合適的搬動重物的程序，例如膝蓋彎曲同時背部挺直抓緊儀器前后的底部，盡管一個人能搬動儀器，建議一人抓緊儀器前方底部，一人抓緊儀器后方底部拆箱檢查 遵循以下步驟拆裝檢查： 1. 從集裝箱中取出儀器，并放置在桌椅上以便輕松接近儀器前后2. 取下封蓋，使內部暴露在外3. 取出包裝材料4. 取出三個固定螺釘5. 檢查裝船過程中可能出現的損傷6. 檢查所有的連接器和電路板是否緊固7. 蓋上封蓋安裝步驟 遵循以下安裝步驟安裝：1.把采樣管連接到儀器后面板的SAMPLE采樣口安裝前要確認采樣管中沒有臟的、潮濕的或有干擾的物質。

采樣管應使用材料為FEP Teflon、316不銹鋼的，外徑為1/4”，內徑不小于1/8”，長度小于10英尺的管子注意：要保證送入儀器的氣體的壓力和環境氣壓相同有必要時 可以加裝如Figure 2-2所示的旁路排氣裝置2. 連接空氣干燥器到DRY AIR進氣口3. 從EXHAUST排氣口把排氣管連接到合適的排放口或臭氧去除器排氣管應用外徑為1/4”，內徑不小于1/8”，長度小于10英尺的管子確保管道沒有堵塞 4.在后面板連接器連接適當?shù)募o錄裝置5.給儀器連接適當電壓和頻率的電源開機 開動儀器要遵循以下的步驟：1.打開電源2.讓儀器預熱并穩定90分鐘注意：在儀器校準以前，最好是打開儀器的臭氧發生器并讓儀器經過一夜的運行，以得到更精確的結果3.設置儀器的參數，如工作量程和平均時間4.在儀器進行實際監測以前，對儀器進行一次校準二、校 準在儀器進行校準或零標點檢查時應注意以下幾點：首先，儀器至少預熱30分鐘；第二，校準或零標點檢查時使用的量程應和實際正常運轉時一樣；第三，對儀器的調整應在校準或零標點檢查前完成；第四，在校準或零標點檢查時應使用實際正常運轉時使用的采樣管和過濾器；最后建議，在校準或零標點檢查時應使用實際正常運轉時使用的儀器輸出記錄和指示設備。

校零：A. 設置儀器所服務的系統使儀器連續采集系統零氣B. 等42i分析儀讀數穩定后，用以下的42i 分析儀校零步驟校零C. 在正常工作狀態，按MENU鍵，進入MAIN MENU主菜單用 和 鍵移動光標 〉選擇CALIBRATION，按ENTER鍵，進入CALIBRATION菜單，用 和 鍵移動光標 〉選擇CALIBRATION ZERO，按ENTER鍵，進入零點校準，等讀數穩定后，再按下ENTER，此時儀器顯示“SAVING PARAMETER(S)”表示完成一次校準，按RUN鍵使儀器恢復正常工作屏幕D. 使系統恢復到采樣狀態校標：A. 設置儀器所服務的系統使儀器連續采集系統標氣B. 等分析儀讀數穩定后，用以下42i 分析儀的校標步驟校標C. 在正常工作狀態，按MENU鍵，進入MAIN MENU主菜單用 和 鍵移動光標 〉選擇CALIBRATION，按ENTER鍵，進入CALIBRATION菜單，用 和 鍵移動光標 〉選擇CALIBRATION NO，按ENTER鍵，進入標點校準用 和 鍵移動光標 ，用 和 鍵改變光標 所處位置的數值，設定輸入標氣的濃度，等NO讀數穩定后，再按下ENTER，此時儀器顯示“SAVING PARAMETER(S)”表示完成一次校準，按RUN鍵使儀器恢復正常工作屏幕。

D. 使系統恢復到采樣狀態三、日常維護保養一. 采樣顆粒物過濾器檢查如果分析儀器使用了采樣顆粒物過濾器就需要定期檢查過濾膜，以防顆粒物堵塞過濾膜影響采樣流量或吸附樣品氣體影響采樣質量可按實際情況更換過濾膜每一次更換過濾膜后都要進行一次儀器的零標點檢查二. 應經常檢查儀器是否有較明顯的影響儀器運行質量的情況如：接頭松動、管路斷裂和堵塞、嚴重的積塵可用吸塵器吸、低壓空氣吹和軟毛刷或布擦的方法去除積塵三. 正常情況下，每六個月清洗一次位于儀器背面的風扇過濾網如儀器運行的環境較差，過濾網清洗的頻率就要增加清潔過濾網時先把過濾網從框架上取下，用溫水沖洗，清洗后的過濾網要吹干后才能裝回儀器四. 毛細管的檢查和更換為了防止因毛細管的堵塞而造成儀器的正常采樣，每六個月要按以下步驟檢查一次毛細管分析儀毛細管的檢查和更換步驟1. 關掉儀器，拔下電源插頭，取下儀器蓋2. 參考儀器使用手冊確認毛細管的安裝位置，擰下毛細管的壓帽3. 取出玻璃毛細管和橡膠O型圈4. 檢查毛細管，如有顆粒物堵塞毛細孔就需要清洗或更換毛細管5. 檢查橡膠O型圈，如有斷裂和缺損就需要更換6. 重新安裝毛細管和O型圈，安裝時要確認毛細管已套好O型圈。

7. 擰上毛細管的壓帽注意：只要用手指擰緊即可四、故障診斷和排除故障可能造成故障的原因排除故障的方法儀器無法啟動沒有供電檢查儀器是否接上了合適的交流電檢查儀器保險絲儀器內部電源用儀器診斷功能或萬用表檢查儀器內部供電數字電路部分關機拔下電源插頭，檢查所有的線路板是否都接插到位每次取下一塊線路板換上一塊好的，直到找到有故障的線路板 對氣體無響應儀器沒有校準好重新校準儀器標氣不準檢查標氣的質量紫外燈電源檢查所有的電壓和測試點紫外燈燈座換上好的燈座紫外燈擰松固定螺絲把紫外燈和燈座從基座上取下，應從十多米以外也能看到紫外燈的閃動光電倍增管的高壓檢查接頭上的電壓，應為-400V到-1200V（紫線為正極）光電倍增管關機拔下電源插頭，裝上一個好的PMT檢查儀器是否恢復功能輸入板檢查電壓和測試點數字電路部分關機拔下電源插頭，檢查所有的線路板是否都接插到位每次取下一塊線路板換上一塊好的，直到找到有故障的線路板 氣泵故障檢查泵的功能毛細管堵塞關機拔下電源插頭，清洗或更換毛細管儀器響應時間過長毛細管部分堵塞關機拔下電源插頭，清洗或更換毛細管采樣濾膜堵塞更換采樣濾膜校準漂移標氣不穩定檢查標氣供氣系統標氣供氣系統中用的零氣不純檢查零氣發生器（零氣中NO的濃度要小于0.0005ppm）校準漂移溫控板和熱敏電阻溫控正常工作時溫控板上的LED應閃動零氣檢查零氣發生器（零氣中NO的濃度要小于0.0005ppm）儀器信號噪聲過大記錄儀噪聲檢查記錄儀輸入板換一塊好的以檢查舊的有沒有問題光電倍增管故障或靈敏度降低裝上一個好的PMT檢查儀器是否恢復功能記錄儀記錄曲線有毛刺儀器或記錄儀接地不好確認儀器和記錄儀都通過電源線可靠接地無輸出電壓缺跨接線裝上跨接線D/A板換一塊好的以檢查舊的有沒有問題輸出電壓不準模擬輸出需調整參考儀器手冊第四章進行調整D/A板參考儀器手冊第三章運行DAC ramp 檢查D/A板流量低毛細管堵塞清洗和更換儀器內部漏氣檢漏標點不穩定儀器內部漏氣檢漏光電倍增管的高壓檢查接頭上的電壓，應為-400V到-1200V（紫線為正極）。
