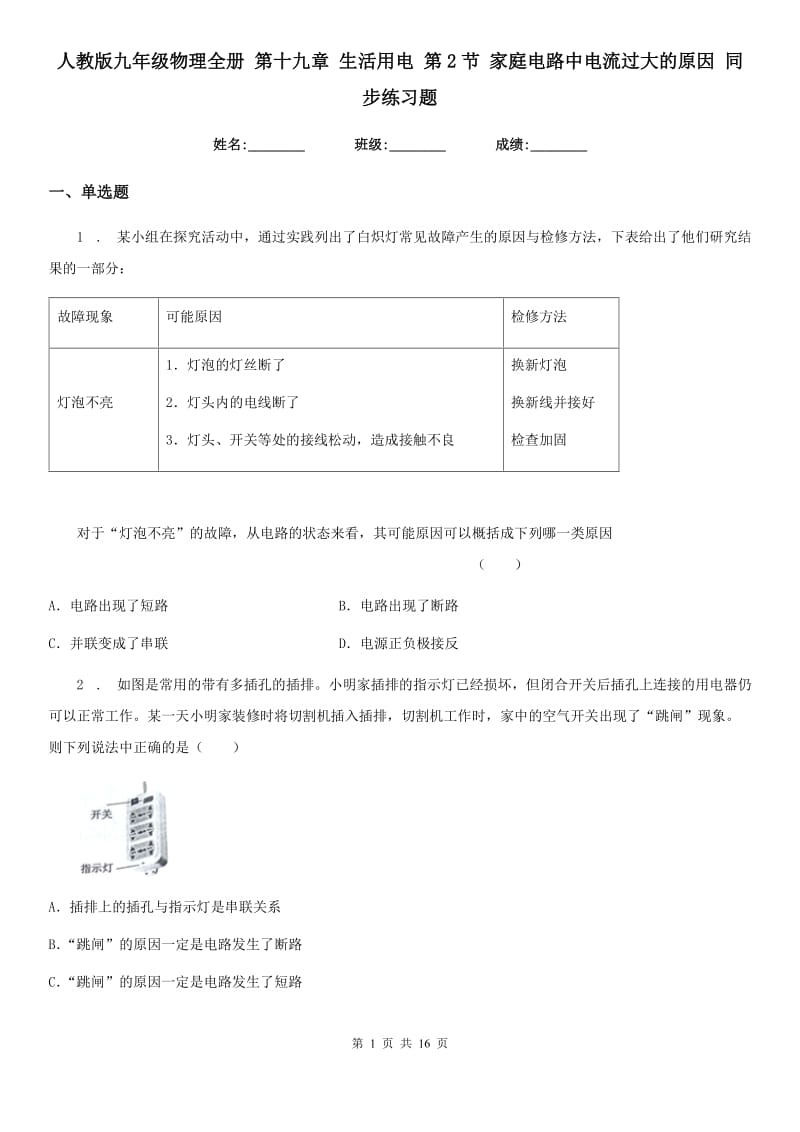

人教版九年級物理全冊 第十九章 生活用電 第2節 家庭電路中電流過大的原因 同步練習題

人教版九年級物理全冊 第十九章 生活用電 第2節 家庭電路中電流過大的原因 同步練習題姓名:_ 班級:_ 成績:_一、單選題1 . 某小組在探究活動中，通過實踐列出了白熾燈常見故障產生的原因與檢修方法，下表給出了他們研究結果的一部分：故障現象可能原因檢修方法燈泡不亮1燈泡的燈絲斷了2燈頭內的電線斷了3燈頭、開關等處的接線松動，造成接觸不良換新燈泡換新線并接好檢查加固對于“燈泡不亮”的故障，從電路的狀態來看，其可能原因可以概括成下列哪一類原因 （ ）A電路出現了短路B電路出現了斷路C并聯變成了串聯D電源正負極接反2 . 如圖是常用的帶有多插孔的插排。小明家插排的指示燈已經損壞，但閉合開關后插孔上連接的用電器仍可以正常工作。某一天小明家裝修時將切割機插入插排，切割機工作時，家中的空氣開關出現了“跳閘”現象。則下列說法中正確的是（ ）A插排上的插孔與指示燈是串聯關系B“跳閘”的原因一定是電路發生了斷路C“跳閘”的原因一定是電路發生了短路D“跳閘”的原因可能是電路總功率過大3 . 家庭電路中保險絲被燒斷，可能的原因A電路中出現斷路B電路中同時使用的用電器總功率過大C電路中某盞燈的開關接觸不良D保險絲選用的太粗4 . 如圖的四幅圖中，符合安全用電原則的是（ ）A在高壓線下釣魚B使用驗電筆時，手可以接觸前端金屬部分C洗衣機使用三孔插座D同一個插線板可以同時使用幾個大功率用電器5 . 如圖所示的做法符合安全用電原則的是 （ ）A試電筆的握法B電燈和開關的連接C發生觸電事故時要立即斷開電源D多個大功率用電器同時使用一個插座6 . 接線板上的指示燈在開關閉合時會發光，插孔正常通電；如果指示燈損壞，開關閉合時插孔也能正常通電但現在每當接線板的插頭插入家庭電路中的插座，閉合接線板上的開關時，總出現“跳閘”(空氣開關斷開)現象下列說法中錯誤的是A接線板上的開關與指示燈串聯B接線板上的多個插座與指示燈并聯C“跳閘”的原因是接線板上的插頭處發生了短路D“跳閘”的原因是接線板中的電路發生了短路7 . （來源）（整合）人教版初中物理九年級全冊第19章第2節家庭電路中電流過大的原因同步測試題在下列現象中：插座中的兩個線頭相碰；開關中的兩個線頭相碰；電路中增加了大功率用電器；戶外輸電線絕緣皮損壞，可能引起家中保險絲斷的是（ ）A只有B只有C只有D只有8 . 下列做法中符合安全用電規范的是（ ）A使用測電筆時，手要接觸筆尾的金屬電極B家庭電路中用銅絲代替熔絲C控制電燈的開關接在零線上D家用電器金屬外殼不要接地9 . 如圖所示電路中，R1:R2=2:3，開關閉合后，電路的總功率為P0。若將R1的阻值增大2，R2的阻值減小2，電路的總功率仍為P0；若將R1的阻值減小2，R2的阻值增大2，電路的總功率為P；則P:P0等于A3:2B4:3C5:4D6:510 . 下列有關電現象說法正確的是A甲、乙兩物體相互吸引，說明甲、乙兩物體一定帶異種電荷B光敏二極管是利用半導體材料導電性能易受光照影響的特性制成的C制作保險絲一般選擇熔點較低、電阻較小的金屬材料D根據歐姆定律，導體兩端的電壓為0時通過的電流為0，導體的電阻也為011 . 下列做法中，符合用電安全的是（ ）A電線上晾衣服B用銅絲做保險絲C濕手接觸開關D電冰箱外殼接地12 . 家庭電路中的空氣開關跳閘了，以下原因中不可能的是（ ）A同時使用的用電器總功率太大了B用電器插頭處的導線絕緣裸露而線芯相碰C按鍵開關中兩根導線的線頭相碰D空氣開關的額定電流過小13 . 下列用電器中，利用電流熱效應工作的是（ ）A電腦B電飯煲C電視機D洗衣機14 . 關于家庭電路和安全用電,以下判斷正確的是A家庭電路保險絲熔斷，一定是由于用電器接的過多造成的B在正常情況下，零線和大地之間的電壓為220VC為了使用方便，可以將電冰箱的三腳插頭換成兩腳插頭D電暖氣很燙，而連接電暖氣的導線卻不怎么燙，主要是導線的電阻比電暖氣的電阻小15 . 電爐工作時，根據焦耳定律可知，相同時間內電爐絲產生的熱量比導線多，所以電爐絲熱得發紅而連接電爐絲的導線不太熱，其原因是（ ）A電爐絲的電阻較大B電爐絲與導線是并聯的C電爐絲的橫截面大D通過電爐絲的電流較大16 . 隨著人們生活水平的逐步提高，家用電器不斷增多，在家庭電路中，下列說法正確的是A燈與控制它的開關是并聯的，與插座是串聯的B使用測電筆時，不能用手接觸到筆尾的金屬體C電路中電流過大的原因之一是使用的電器總功率過大D增加大功率用電器時，只需換上足夠粗的保險絲即可17 . 如圖所示的家庭電路中，有兩個器件連接錯誤，它們是（ ）A閘刀開關和帶開關的燈泡B帶開關的燈泡和帶熔絲的二線插座C帶開關的燈泡和三線插座D閘刀開關和三線插座18 . 把小燈泡L1（“6V 6W”）和小燈泡L2（“6V 3W”）串聯后接在電源電壓為6V的電路中（不考慮燈絲電阻的變化），下列說法正確的是（ ）A因?yàn)橥ㄟ^(guò)它們的電流相等，所以?xún)蔁粢粯恿罛因?yàn)闊鬖2實際功率較大，所以燈L2較亮C因?yàn)闊鬖1額定功率較大，所以燈L1較亮D因?yàn)闊鬖1實際功率較大，所以燈L1較亮19 . 關于家庭電路，下列說法中正確的是A家庭電路中，同時工作的用電器越多，總電阻越大B家用電能表上的示數顯示了家庭用電器的總功率C如果家庭電路中不安裝保險絲，那么發生短路時，會因?yàn)橥ㄟ^(guò)用電器的電流過大而燒毀用電器D電爐工作時電爐絲熱得發紅，而與之相連的導線卻沒有明顯發熱，原因是電爐絲遠比導線產生的熱量多20 . 兩根相同的電阻絲，將它們串聯或并聯接入電壓相同的電源上，電路中產生相等的熱量所需的時間分別為t串和t并， 則t串：t并等于A1：4B4：1C1：2D2：121 . 如圖所示的電路，要使燈L1、L2并聯，應當A閉合開關S1、S2 ， 斷開S3B閉合開關S1、S3 ， 斷開S2C閉合開關S2、S3 ， 斷開S1D閉合開關S1、S2、S322 . 關于家庭電路，下列說法中正確的是（ ）A在家庭電路中，同時工作的用電器越多，總電阻越大B家庭電路中總電流過大，保險絲熔斷，一定是由于電路中用電器過多引起的C用電器使用三線插頭，是為了防止漏電而采取的保護措施D使用試電筆時，手必須要觸碰到試電筆的筆尖金屬體23 . 如圖所示的下列情景中，符合安全用電規范的是（ ）ABCD24 . 如圖，接線板上的指示燈在開關閉合時會發光，插孔正常通電；如果指示燈損壞，開關閉合時插孔也能正常通電小明將接線板的插頭插入正常工作的家庭電路中的插座，閉合接線板上的開關時，出現“跳閘”現象下列說法中不正確的是A帶金屬外殼的用電器可以任選一個插座使用B接線板上的開關連接在干路，控制接線板中整個電路的通斷C接線板上的各個插座與指示燈并聯D“跳閘”的原因是接線板中的電路發生了短路25 . 如圖甲的電路中，R1、R2的電壓與電流的關系如圖乙所示，閉合開關，電阻R2兩端的電壓為U1，通過電路的電流為I1，電路消耗的總功率為P1；在不改變電源電壓的情況下，用30的電阻R3替換R1，此時R2兩端的電壓為U2，通過電路的總電流為I2，電路消耗的總功率為P2，則（ ）AU1U212BP1P245CR1R213DI1I21426 . 下圖所示為我們常見的家用電器，關于它們正常工作時的電流，下列說法中合理的是A電風扇約2AB電冰箱約1AC電視機約5AD臺燈約3A27 . 現要安裝“220V 25W”燈泡25只，應選擇的保險絲規格是A熔斷電流為3A的保險絲B額定電流為3A的保險絲C熔斷電流為5A的保險絲D額定電流為5A的保險絲28 . 研究電功率與電壓、電流的關系時，某同學連接了如圖所示電路進行實驗下列關于該實驗的說法，不合理的是（ ）A該電路所示實驗?zāi)苎芯侩姽β逝c電壓的關系B該實驗選擇的兩個小燈泡規格應該不同C小燈泡消耗的電功率可通過燈泡的亮度來比較D該實驗?zāi)艿贸鲭娏飨嗤瑫r(shí)，電功率與電壓成正比29 . 如圖是與家庭電路有關的四個情景，做法正確的是（ ）A電線上晾衣服B多個用電器同時工作C機殼沒有接地D用絕緣棒挑開電源30 . 如圖所示的做法符合安全用電原則的是（ ）A試電筆的握法B發生觸電事故時要立即斷開C電源電燈和開關的連接D多個大功率用電器同時使用一個插座31 . “珍愛生命、注意安全”是同學們?nèi)粘Ｉ钪斜仨毦哂械囊庾R(shí)，下列有關安全的說法，錯誤的是A如果發生觸電事故，應立即切斷電源，然后施救B雷雨天，人不能在高處打傘行走，否則可能會被雷擊中C使用驗電筆時，手必須接觸筆尾金屬部分D在沒有三孔插座的情況下，可以把三腳插頭（如圖）上最長的插頭去掉，插入二孔插座中使用用電器二、填空題32 . 如圖所示，電源電壓為3V，燈泡L1和L2均標有“3V 3W”的字樣，該規格燈泡正常發光的電阻是_閉合開關S1、S2，則_被短路，_發光，通過發光燈泡的電流是_A。33 . 小明家正在吃火鍋，用電功率很大，突然斷電了，這是為什么？答：根據公式_，當用電器的_過大時，電路中的電流過大保險絲發熱，溫度過高，保險絲就熔化斷掉，斷開電路，起到保護電路的作用34 . 將標有“6V 3W” 的燈泡接在3 V的電路中，燈泡實際的電功率是_ W. 若將其接入9V的電路中并使它正常發光，則應_聯一個阻值為_(kāi)的電阻。(忽略溫度對燈泡電阻的影響)35 . 晉東南南陽荊門1000千伏高壓交流輸電示范工程，是我國第一條特高壓交流輸變電工程，具有大容量、低損耗的特點，可實現輸送功率500萬千瓦。正常輸電時線路中的電流是_A，若輸電線路的總電阻為10，輸電線路上損耗的電功率是_W。36 . 保險絲的作用是：當電路中有過大的電流通過時，保險絲上產生的_過多，使它的溫度_，于是保險絲_，自動_電路，起到保險作用37 . 現代家庭電器化程度越來越高，用電安全是一個十分突出的問題。如圖所示，用電器接在電壓為220V的電源上，消耗電功率是1100W，電路中還有額定電流為10A的保險絲及漏電保護器（在圖中虛線框內，未畫出）。則：（1）只有該用電器接入電路中，通過保險絲的電流為_(kāi)A。（2）個潮濕的人（電阻為8.8k），赤腳站在地上，不小心手接觸了火線，此時通過人體的電流是_A，保險絲_熔斷（選填“會”或“不會”），漏電保護器檢測到通過A、B兩處的電流IA_IB（選填“”、“”或“”），從而切斷電路，保護人身安全。38 . 小利在家里開著空調看電視，當媽媽把電磁爐的插頭插進插座時，家里的自動空氣開關“跳閘”了“跳閘”的原因可能是電磁爐插頭內部發生_，也可能是電路中用電器的_過大根據小華家自動空氣開關上的銘牌(如圖)，他家的電路允許使用的電器總功率最大為_(kāi)W 39 . 在我國家庭電路中火線與零線之間的電壓為_(kāi)V，生活中可以用_來判斷火線與零線40 . 在用實驗探究“電阻的大小與哪些因素有關”時，如圖是某實驗小組進行探究的實驗裝置，演示板上固定了四條合金電阻線，a、b、c的長度均是1m，d的長度是0.5m；a、b、d的橫截面積相同，c的橫截面積比a、b的小，a、c是鎳鉻合金線，b、d是錳銅合金線，當依次把M、N跟a、c的兩端連接時，探究的是導體電阻的大小與導體_的關系。想要探究導體電阻的大小與導體材料的關系，應選_（填字母）兩根電阻線進行實驗。實驗中采用的方法叫_。41 . 有“3V 3W”的燈泡L1和“3V 1.5W”的燈泡L2，如圖甲，閉合開關，L1和L2正常發光，則電路總電阻_；如圖乙，閉合開關，L2正常發光，則電源2的電壓_V；此時L1消耗的實際功率_W（假設燈絲電阻不變）42 . 達娃同學家的一個食用油壺容積為2dm3，已知該食用油的密度是0.9103kg/m3 ，則這個油壺最多能裝_kg的食用油；若用去一半，則剩余食用油的密度與原來相比將_（選填“變大”、“變小”或“不變”）43 . 現在已經進入用電高峰期，家里的空調有時不能正常啟動，電風扇轉速變慢請你用所學的物理知識分析造成這種情況出現的主要原因是電路中的用電器增多后，電路中的電流變_，導線上分的電壓變_，用電器的實際功率_（選填“大于”、“小于”或“等于”）額定功率。44 . 安裝螺絲口燈座時，頂部的金屬片一定要與_相連，而螺旋套只準接在_45 . 做同樣多的功，電功率大的用電器用的時間_，而電功率小的用電器用的時間_；在相同的時間里，電功率大的用電器做的功_，而電功率小的用電器做的功_。46 . 新建的居民住宅大多安裝了自動空氣開關其原理如圖所示，當電路由于電流過大時，電磁鐵P的磁性將變_（選填“強”或“弱”），吸引銜鐵Q的力變大，使銜鐵轉動，閘刀在彈力作用下自動開啟，切斷電路，起到保險作用某周末，文強同學在家開著空調看電視，媽媽打開電飯鍋?zhàn)鲲垥r(shí)，家里的自動空氣開關“跳閘”則此時“跳閘”的原因最可能是_三、計算題47 . 養生壺是一種用于養生保健的可以烹飲的容器，類似于電水壺，其最大的特點是采用一種新型的電加熱材料，通過高溫把電熱膜電子漿料（金屬化合物）噴涂在玻璃表面形成面狀電阻，在兩端制作銀電極，通電后產生熱量把壺內的水加熱小明家買了一把養生壺（圖甲），其銘牌如下表所示型號HX-201504額定電壓220V頻率50Hz額定功率1210W小明關閉了家中的其它所有用電器，并在壺中加入初溫為25的水，6min將水燒開（標準大氣壓下），求：（1）在加熱過程中家用電能表（圖乙）的轉盤轉了300轉，此過程中養生壺消耗的電能是多少？（2）如果養生壺的熱效率是87.5%，此過程中水吸收的熱量是多少？（3）壺中水的質量是多少？（4）養生壺兩端的實際電壓是多少？（不考慮溫度對電阻的影響）48 . 王強和科技小組的同學們制作了一個可調節多檔位電熱器模型為了分析接入電路的發熱電阻對電熱器電功率的影響，他們將電表接入電路中，其電路原理圖如圖所示，其中R1是電熱器的發熱電阻，R2是調節電阻，其最大阻值是20（1）當滑動變阻器滑片滑到中點時，電流表的示數為0.6A，電壓表的示數為6V，求電源電壓和R1的阻值（2）當電熱器發熱功率最大時，10min產生的熱量是多少（3）當電熱器發熱功率最小時，電熱器R1的發熱功率是多大49 . 某品牌的電燉鍋標有“220V 1100W”字樣，將其接入家庭電路中求：（1）該用電器能否正常工作？（說明理由）（2）該用電器的電阻多大？（3）若它正常工作2h，消耗的電能是多少？（4）若將此電器接入110V電路，則其實際功率為多大？第 16 頁 共 16 頁參考答案一、單選題1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23、24、25、26、27、28、29、30、31、二、填空題1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、三、計算題1、2、3、
