軸承座加工工藝及夾具設計畢業設計

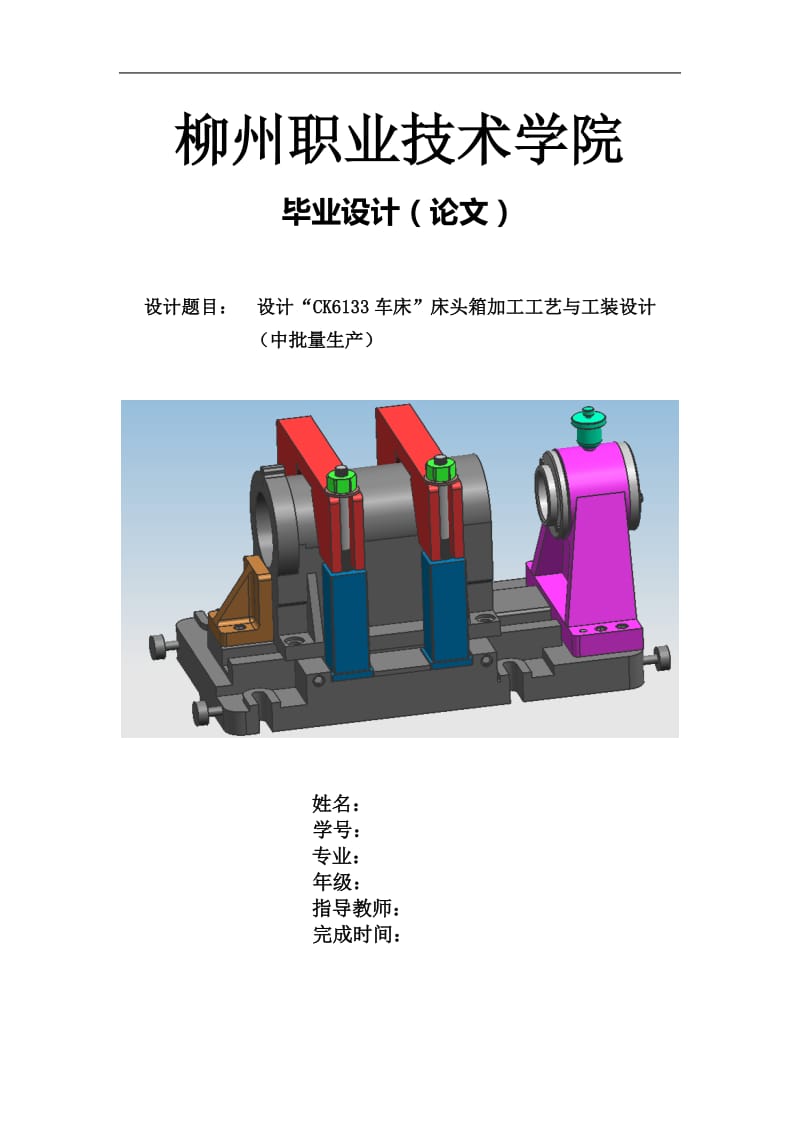

柳州職業技術學院畢業設計（論文）設計題目： 設計“CK6133車床”床頭箱加工工藝與工裝設計（中批量生產）姓名： 學號：專業： 年級：指導教師： 完成時間：目 錄摘 要1 緒論………………………………………………………………………… 3 1.1課題背景…………………………………………………………………………31.2夾具的發展史……………………………………………………………………31.3小結………………………………………………………………………………32 CK6133床頭箱加工工藝規程設計…………………………………………42.1零件的分析…………………………………………………………………………42.1.1零件的作用……………………………………………………………………42.1.2零件的工藝分析………………………………………………………………42.2確定生產類型………………………………………………………………………52.3確定毛坯……………………………………………………………………………52.3.1確定毛坯種類…………………………………………………………………52.3.2確定鑄件加工余量及形狀……………………………………………………52.3.3繪制鑄件零件圖………………………………………………………………52.4工藝規程設計………………………………………………………………………52.4.1選擇定位基準…………………………………………………………………52.4.2制定工藝路線…………………………………………………………………62.4.3選擇加工設備和工藝設備……………………………………………………92.4.4機械加工余量、工序尺寸及公差的確定……………………………………102.5確定切削用量及基本工時…………………………………………………………112.5.1工序1：粗精銑軸承座底面…………………………………………………112.5.2工序2：粗精銑軸承座兩端面………………………………………………132.5.3工序3：銑座孔上頂面………………………………………………………152.5.4工序4：粗、半精、精（細）鏜Φ110H6、Φ125H6軸承孔………………162.5.5工序5：攻4xM8螺紋孔…………………………………………………… 242.5.6工序6：鉆孔…………………………………………………………… 252.5.7工序7：擴孔…………………………………………………………… 262.5.8工序8：鉸孔…………………………………………………………… 272.5.9工序9：锪埋頭孔……………………………………………………… 282.6本章小結…………………………………………………………………………… 293 專用夾具設計……………………………………………………………………… 293.1鏜孔夾具設計………………………………………………………………………293.1.1問題的提出…………………………………………………………………… 293.1.2夾具的設計…………………………………………………………………… 293.2本章小結……………………………………………………………………………39結論…………………………………………………………………………………………39設計心得 …………………………………………………………………………………40致 謝……………………………………………………………………………………… 41參考文獻………………………………………………………………………………… 41裝配圖、零件圖附后 ……………………………………………………………… 421緒論1.1課題背景隨著科學技術的發展，各種新材料、新工藝和新技術不斷涌現，機械制造工藝正向著高質量、高生產率和低成本方向發展。
各種新工藝的出現，已突破傳統的依靠機械能、切削力進行切削加工的范疇，可以加工各種難加工材料、復雜的型面和某些具有特殊要求的零件數控機床的問世，提高了更新頻率的小批量零件和形狀復雜的零件加工的生產率及加工精度特別是計算方法和計算機技術的迅速發展，極大地推動了機械加工工藝的進步，使工藝過程的自動化達到了一個新的階段工欲善其事，必先利其器工具是人類文明進步的標志自20世紀末期以來，現代制造技術與機械制造工藝自動化都有了長足的發展但工具（含夾具、刀具、量具與輔具等）在不斷的革新中，其功能仍然十分顯著機床夾具對零件加工的質量、生產率和產品成本都有著直接的影響因此，無論在傳統制造還是現代制造系統中，夾具都是重要的工藝裝備1.2夾具的發展史夾具在其發展的200多年歷史中，大致經歷了三個階段：第一階段，夾具在工件加工、制造的各工序中作為基本的夾持裝置，發揮著夾固工件的最基本功用隨著軍工生產及內燃機，汽車工業的不斷發展，夾具逐漸在規模生產中發揮出其高效率及穩定加工質量的優越性，各類定位、夾緊裝置的結構也日趨完善，夾具逐步發展成為機床—工件—工藝裝備工藝系統中相當重要的組成部分這是夾具發展的第二階段這一階段，夾具發展的主要特點是高效率。
在現代化生產的今天，各類高效率，自動化夾具在高效，高精度及適應性方面，已有了相當大的提高隨著電子技術，數控技術的發展，現代夾具的自動化和高適應性，已經使夾具與機床逐漸融為一體，使得中，小批量生產的生產效率逐步趨近于專業化的大批量生產的水平這是夾具發展的第三個階段，這一階段，夾具的主要特點是高精度，高適應性可以預見，夾具在不一個階段的主要發展趨勢將是逐步提高智能化水平1.3小結一項優秀的夾具結構設計，往往可以使得生產效率大幅度提高，并使產品的加工質量得到極大地穩定尤其是那些外形輪廓結構較復雜的，不規則的拔叉類，桿類工件，幾乎各道工序都離不開專門設計的高效率夾具目前，中等生產規模的機械加工生產企業，其夾具的設計，制造工作量，占新產品工藝準備工作量的50%—80%生產設計階段，對夾具的選擇和設計工作的重視程度，絲毫也不壓于對機床設備及各類工藝參數的慎重選擇夾具的設計，制造和生產過程中對夾具的正確使用，維護和調整，對產品生產的優劣起著舉足輕重的作用2、CK6133床頭箱加工工藝規程設計2.1零件的分析2.1.1零件的作用題目所給的零件是CK6133車床的軸承座它位于車床主軸上，使主軸回轉運動按照工作的要求工作，獲得所需的速度和扭矩的作用。
且它是用來支撐軸承，固定軸承的外圈，僅僅讓內圈轉動，外圈保持不動，始終與傳動的方向保持一致，（比如電機運轉方向，主軸轉動方向）并且保持平衡，它能穩定軸承及其所連接的回轉軸，確保軸和軸承內圈平穩回轉避免因承載回轉引起的軸承扭動或跳動當上緊定螺絲，以達到內圈周向、軸向固定的目的，但因?yàn)閮?nèi)圈內孔是間隙配合，一般只用于輕載、無沖擊的場合2.1.2零件的工藝分析零件的材料為HT200，即灰鑄鐵，它屬于脆性材料，故不能鍛造和沖壓但灰鑄鐵的鑄造性能和切削加工性能優良以下是軸承座需要加工的表面以及加工表面之間的形狀、位置尺寸精度要求： （1） 軸承座孔與孔軸線的同軸度2）另一端軸承孔加工尺寸精度為（3） 軸承座底平面的平面度為0.034）的螺紋孔中心距公差為（5） 軸承孔軸線與底面平面及底座拉緊凸臺側面的平行度為0.026） 兩側軸承孔圓柱度要求均為0.005其中右側座孔與孔軸線有圓跳動要求為0.01（7）軸承孔重要配合面的粗糙度值均為0.8（8）軸承座孔兩側面的中心距公差為（9）右軸承座孔端面與孔軸線的垂直度要求為0.016及其孔深公差值為綜上分析可知，可換算成(),可換算成(),則該要加工的孔要求精度為6級精度，首先可以先加工軸承座底面，然后以此作為基準采用專用夾具進行加工，并且保證位置精度要求。
再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此軸承座零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證2.2確定生產類型已知此軸承座零件的生產綱領為1200件/年，查閱有關參考文獻可知：灰鑄鐵的密度為，按照零件圖紙，用UG建出模型，并測出其體積為7151.169由公式查《現代機械制造工藝》表1-3可知因?yàn)?2kg<100kg則該零件屬于輕型零件，又因?yàn)樵摿慵笤庐a(chǎn)量為100件，則一年也就大概生產1200件，則查表1-3可知：該產品生產類型為中批量生產所以初步確定工藝安排為：加工過程劃分階段；工序應當集中；加工設備以通用設備為主，大量采用專用夾具2.3確定毛坯2.3.1確定毛坯種類由于零件材料為HT200考慮零件在機床運行過程中所受沖擊不大，零件結構不是太復雜，生產類型為中批生產，又因?yàn)槠渚哂休^好的的鑄造性和切削加工性，而且吸震性和耐磨性較好，價格也較低廉，故選擇金屬型鑄造毛坯2.3.2確定鑄件加工余量及形狀查《簡明機械加工工藝手冊》13頁表1-13，選用各個加工面的鑄件機械加工余量均為3mm：其中平面加工表面加工余量為3mm、鑄件、內腔各加工表面加工余量為。
并在鑄件毛胚底部需制出兩個工藝?yán)o凸臺，并于凸臺上制出一個螺紋孔，供螺釘拉緊，以便在裝夾時，能快速定位且將工件裝夾牢固、制止其竄動2.3.3繪制鑄件零件圖（CAD出圖即可）附后2.4工藝規程設計2.4.1選擇定位基準定位基準的選擇根據零件圖紙及零件的使用情況分析，知（）、（），軸承端面、螺紋孔中心距、底面等均需要正確定位才能保證，故對基準的選擇應予以分析A. 粗基準的選擇選擇粗基準的出發點是為后續的工序提供合理的定位精基準，保證各加工面的余量足夠并分配合理，由于粗基準是對毛坯進行第一次加工的定位基準，因此與毛坯的形狀關系很大，則確定粗基準時應按：① 用零件非加工面為粗基準，可保證零件的加工面與非加工面的相互位置關系，且能在一次安裝中盡可能加工較多的表面② 用零件的重要表面為粗基準，優先保證了重要表面的余量和表面組織性能的一致③ 應選則較大、形狀簡單、加工量大的表面為粗基準，使切削總量最少④ 應選毛坯精度高，余量小的表面為粗基準，易保證各加工表面的余量足夠，分配合理⑤ 應選定位精度高，夾緊可靠的表面為粗基準⑥ 粗基準原則上是在第一道工序中使用一次并盡量避免重復使用按照粗基準的選擇原則為保證不加工表面和加工表面的位置要求，應選擇不加工表面為粗基準，據零件圖所示，故應選擇軸承座上表面為粗基準，以此加工軸承底面。
B. 精基準的選擇選擇精基準的出發點是保證加工精度，特別是加工表面的相互位置精度的實現，以及定位安裝的準確方便選擇精基準應遵循以下原則：① 基準重合原則：確定精基準時，應盡量用設計基準作為定位基準，易消除基準不重合誤差，提高零件的表面的位置精度和尺寸精度② 統一基準原則：擬定工藝路線時，各個工序應盡可能用同一個定位基準來精加工各個表面，以保證各表面間的相互位置精度，并且還減少了夾具的數量和工件的裝夾次數，降低了成本，提高了生產率③ 互為基準原則：可逐步提高兩相關表面的位置精度④ 自為基準原則：可使加工余量均勻，保證加工面自身形狀精度，而位置精度由前面的工序保證同時，精基準選擇時，一定要保證工件的夾、壓穩定可靠，夾具結構簡單及操作簡便，由以上分析，考慮要保證零件的加工精度和裝夾準確方便，依據“基準重合”原則和“基準統一”原則，以精加工后的底面為主要的定位精基準，即以軸承座的下表面為精基準2.4.2制定工藝路線根據零件的幾何形狀、尺寸精度及位置精度等技術要求，以及加工方法所能達到的經濟精度，在生產綱領已確定的情況下,可以考慮采用各種機床配以專用夾具,并盡量使工序集中來提高生產率除此之外，還應當考慮經濟效果，以便使生產成本盡量下降。
選擇零件的加工方法及工藝路線方案如下：表2.1工藝路線方案一工序號工序名稱工序內容車間設備 1粗銑底面粗銑軸承座下底面，以軸承座的底座上表面為定位粗基準金工X6132精銑底面在工序1的基礎上，進一步精加工底面金工X61322銑端面以底座底面為精基準，加工軸承座的端面金工X6132 3銑頂面以底面為精基準，加工軸承座的圓柱上表面金工X6132 4粗鏜以下底面為基準，粗加工、、的內孔金工TP68半精鏜以下底面為基準，半精加工、的內孔金工TP68精鏜內孔（精細鏜）以下底面為基準，精加工、的內孔金工TP685攻螺紋孔以軸承座下底面為基準金工Z5356鉆孔以軸承座兩端面為基準金工Z5357擴孔以軸承座兩端面為基準金工Z5358鉸孔以軸承座兩端面為基準金工Z5359锪埋頭孔以軸承座兩端面為基準金工Z53510去毛刺、清洗終檢///表2.1.1工藝路線方案二工序號工序名稱工序內容車間設備1粗銑底面粗銑軸承座下底面，以軸承座的底座上表面為定位粗基準金工X6132精銑底面在工序1的基礎上，進一步精加工底面金工X61322粗鏜以下底面為基準，粗加工、、的內孔金工TP68半精鏜以下底面為基準，半精加工、的內孔金工TP68精鏜內孔（精細鏜）以下底面為基準，精加工、的內孔金工TP683銑端面以底座底面為精基準，加工軸承座的端面金工X61324攻螺紋孔以軸承座下底面為基準金工Z5355鉆孔以軸承座兩端面為基準金工Z5356擴孔以軸承座兩端面為基準金工Z5357鉸孔以軸承座兩端面為基準金工Z5358锪埋頭孔以軸承座兩端面為基準金工Z5359銑頂面以下底面為精基準，加工軸承座的圓柱上表面金工X613210去毛刺、清洗終檢///表2.1.2工藝路線方案三工序號工序名稱工序內容車間設備1銑頂面以下底面為粗基準，加工軸承座的圓柱上表面金工X61322粗銑底面粗銑軸承座下底面，以軸承座的底座上表面為定位粗基準金工X6132精銑底面在工序1的基礎上，進一步精加工底面金工X61323銑端面以底座底面為精基準，加工軸承座的端面金工X61324粗鏜以下底面為基準，粗加工、、的內孔金工TP68半精鏜孔以下底面為基準，半精加工、的內孔金工TP68精鏜孔（精細鏜）以下底面為基準，精加工、的內孔金工TP685攻螺紋孔以軸承座下底面為基準金工Z5356鉆孔以軸承座兩端面為基準金工Z5357擴孔以軸承座兩端面為基準金工Z5358鉸孔以軸承座兩端面為基準金工Z5359锪埋頭孔以軸承座兩端面為基準金工Z53510去毛刺、清洗終檢///以上三個工藝方案的比較與分析：方案一：在第一道工序內容多，工序集中，操作方便。
方案二：工序分散基準得不到保證，加工出來的精度低，不符合現代化的生產要求方案三：在第一道工序時，選擇的粗基準為底面，這樣不符合粗基準選擇的原則，即保證不了加工面與非加工面的位置要求時，應選擇非加工面為粗基準這一原則 方案一以其相比，在銑完底面后，以此為基準直接在銑床上銑削端面及頂面如此，相對來說，裝夾次數少，可減少機床數量，操作人員數量和生產面積還可減少生產計劃和生產組織工作，并能提高生產效率另外，零件的加工要求就整體來說，其精度并不高若用工序分散（方案二）法，其加工經濟性并不是很好但是在選擇方案的時候，還應該考慮工廠的具體條件等因素如設備，能否借用工，夾，量具等故本次設計選擇方案一根據工序方案一制定出詳細的工序劃分如下所示：毛胚為精鑄件，清理后，退火處理，以消除鑄件的內應力及改善機械加工性能在毛胚車間銑削去澆冒口達到毛胚的技術要求然后送到機械加工車間來加工2.4.3選擇加工設備和工藝設備①機床的選擇 工序1、2、3采用X6132型臥式銑床 工序5、6、7、8、9 采用Z535臥式鉆床 工序4采用TP68臥式鏜床②選擇夾具該零件的生產綱領為中批量生產，所以采用專用夾具。
③選擇刀具在銑床上加工的各工序，采用硬質合金銑刀即可保證加工質量在鉸孔H7，由于精度不是很高，可采用硬質合金鉸刀，在鏜孔（軸承座孔），由于精度要求較高，則采用金鋼鏜刀來進行加工在軸承座底面時，由于要求其的平面度，則可以采用硬質合金端銑刀（面銑刀），以保證加工精度④選擇量具加工的孔可采用內徑百分表，杠桿百分表⑤其他對垂直度、平行度誤差采用專用量具進行檢測，對圓柱度、圓跳動、同軸度等形位公差均可利用專用夾具保證，其他尺寸采用通用量具即可2.4.4機械加工余量、工序尺寸及公差的確定根據前面資料已初步確定工件各面的總加工余量，現在確定各表面的各個加工工序的加工余量如下：表2.4各加工工序的加工余量及達到的尺寸、經濟度、粗糙度工序號工序內容加工余量經濟精度工序基本尺寸表面粗糙度工序尺寸及偏差工序余量小大1粗銑底面3IT12（0.46）185（距中心孔）6.32.463.53精銑底面1IT8（0.072）182（距中心孔）1.6//2銑端面3IT9（0.14）3606.3//3銑頂面3IT11（0.22）1086.3//4粗鏜內孔Φ110（Φ148、Φ125）3IT11（0.22）151、 113、 1286.3Φ107.716.8半精鏜內孔 Φ110、（Φ148 Φ125）1IT10（0.14）111、3.2Φ108.73.784.22精鏜內孔 Φ110、（Φ125）0.8IT7（0.035）110.8、125.81.6Φ109.50.66精細鏜 Φ110、（Φ125）0.5IT6（0.022）110、1250.8Φ1100.470.55攻4xM8螺紋孔/IT71263.2126//6鉆孔2IT12（0.18）156.3Φ14.916.8177擴孔0.25IT12（0.18）16.753.2Φ16.91.820.28鉸孔0.1IT8（0.027）171.6Φ1700.29锪內孔2IT10326.3Φ3231.93210去毛刺、清洗終檢/////2.5確定切削用量及基本工時2.5.1工序1：(1)粗銑底面機床：X6132臥式銑床刀具：硬質合金面銑刀 材料YG6 齒數 L=36 D=80mm① 粗銑底面據任務書可知平面表面加工余量Z=3mm 則切削深度為(留有1mm的精銑余量)即銑削深度： 每齒進給量：根據《簡明機械加工工藝手冊》表11-24，取銑削速度：參照《簡明機械加工工藝手冊》表11-28，取 機床主軸轉速=238.7r/ min參考文獻得實際銑削速度：進給量：工作臺每分進給量：切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中值為銑削寬度 ）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（估算值）(2)精銑底面同樣的機床、刀具銑削深度每齒進給量：根據《簡明機械加工工藝手冊》表11-24，取銑削速度：參照《簡明機械加工工藝手冊》表2.4-81，取 機床主軸轉速：=477.5r/ min參考文獻得實際銑削速度：進給量：工作臺每分進給量：切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中值為銑削寬度 ）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（估算值）工序2：(1)粗銑軸承座孔的兩端面機床：X6132臥式銑床刀具：硬質合金面銑刀 材料YG6 齒數 L=36 D=80mm據任務書可知平面表面加工余量Z=3mm 則切削深度為(留有1mm的精銑余量)即銑削深度： 每齒進給量：根據《簡明機械加工工藝手冊》表11-24，取銑削速度：參照《簡明機械加工工藝手冊》表11-28，取 機床主軸轉速=238.7r/ min參考文獻得實際銑削速度：進給量：工作臺每分進給量：切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中值為銑削寬度 ）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取走刀次數為（285/60=5） 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： 估算值休息時間：（估算值）則總工時定額為：（估算值）(2)精銑座孔的兩側面同樣的機床、刀具銑削深度每齒進給量：根據《簡明機械加工工藝手冊》表11-24，取銑削速度：參照《簡明機械加工工藝手冊》表2.4-81，取 機床主軸轉速：=477.5r/ min參考文獻得實際銑削速度：進給量：工作臺每分進給量：切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中值為銑削寬度 ）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（估算值）工序3：(1)銑座孔上頂面機床：X6132臥式銑床刀具：硬質合金面銑刀 材料YG6 齒數 L=36 D=80mm據任務書可知平面表面加工余量Z=3mm 則切削深度為即銑削深度： 每齒進給量：根據《簡明機械加工工藝手冊》表11-24，取銑削速度：參照《簡明機械加工工藝手冊》表11-28，取 機床主軸轉速=238.7r/ min參考文獻得實際銑削速度：進給量：工作臺每分進給量：切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中值為銑削寬度 ）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： 估算值休息時間：（估算值）則總工時定額為：（估算值）工序4：粗鏜軸承座孔H6、 、H6(1)粗鏜軸承座孔H6機床：臥式鏜床TP68刀具：硬質合金鏜刀，鏜刀材料：切削深度=2mm，毛坯孔徑進給量：根據《金屬機械加工工藝人員手冊》表14-51，刀桿伸出長度取，切削深度為=2mm（留有1mm的半精加工、精加工的余量）。
因此確定進給量，根據機床說明則取進給為0.2mm/r切削速度：據《金屬機械加工工藝人員手冊》表14-51取 根據機床參數要求，則選擇機床主軸轉速：，按照參考文獻取實際切削速度：工作臺每分鐘進給量： 切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中為鏜刀的主偏角由《金屬機械加工工藝人員手冊》表15-1查的）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取 則取5mm走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（估算值）（2）粗鏜軸承座孔同樣的機床、刀具切削深度=3mm，毛坯孔徑進給量：根據《金屬機械加工工藝人員手冊》表14-51，刀桿伸出長度取，切削深度為=3mm（因?yàn)樵摽滓蟮木炔桓?，?jīng)過一次粗銑即可達到尺寸、精度要求，據《機械制造技術基礎》可知粗鏜孔時，表面粗糙度可達到5~，精度可達12至13級）因此確定進給量，根據機床說明則取進給為0.8mm/r切削速度：據《金屬機械加工工藝人員手冊》表14-51取 根據機床參數要求，則選擇機床主軸轉速：，按照參考文獻取實際切削速度：工作臺每分鐘進給量： 切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中為鏜刀的主偏角由《金屬機械加工工藝人員手冊》表15-1查的）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取 則取5mm走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（估算值）（3）粗鏜軸承座孔同樣的機床、刀具機床：臥式鏜床TP68刀具：硬質合金鏜刀，鏜刀材料：切削深度=2mm，毛坯孔徑進給量：根據《金屬機械加工工藝人員手冊》表14-51，刀桿伸出長度取，切削深度為=2mm（留有1mm的半精加工、精加工的余量）。
因此確定進給量，根據機床說明則取進給為0.2mm/r切削速度：據《金屬機械加工工藝人員手冊》表14-51取 根據機床參數要求，則選擇機床主軸轉速：，按照參考文獻取實際切削速度：工作臺每分鐘進給量： 切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中為鏜刀的主偏角由《金屬機械加工工藝人員手冊》表15-1查的）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取 則取5mm走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（估算值）半精鏜軸承孔Φ125H6、Φ110H6(1)半精鏜軸承孔Φ125H6同樣的機床、刀具切削深度=0.5mm，毛坯孔徑進給量：根據《金屬機械加工工藝人員手冊》表14-51，刀桿伸出長度取，切削深度為=0.5mm（留有0.5mm的半精加工、精加工的余量） 因此確定進給量，根據機床說明則取進給為0.4mm/r切削速度：據《金屬機械加工工藝人員手冊》表14-51取 根據機床參數要求，則選擇機床主軸轉速：，按照參考文獻取實際切削速度：工作臺每分鐘進給量： 切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中為鏜刀的主偏角由《金屬機械加工工藝人員手冊》表15-1查的）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取 則取5mm走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：(2)半精鏜軸承孔Φ110H6同樣的機床、刀具切削深度=0.5mm，毛坯孔徑進給量：根據《金屬機械加工工藝人員手冊》表14-51，刀桿伸出長度取，切削深度為=0.5mm（留有0.5mm的半精加工、精加工的余量）。
因此確定進給量，根據機床說明則取進給為0.4mm/r切削速度：據《金屬機械加工工藝人員手冊》表14-51取根據機床參數要求，則選擇機床主軸轉速：，按照參考文獻取實際切削速度：工作臺每分鐘進給量： 切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中為鏜刀的主偏角由《金屬機械加工工藝人員手冊》表15-1查的）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取 則取5mm走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：精鏜軸承孔Φ125H6、Φ110H6（1）精鏜軸承孔Φ125H6同樣的機床、刀具切削深度=0.5mm，毛坯孔徑進給量：根據《金屬機械加工工藝人員手冊》表14-51，刀桿伸出長度取，切削深度為=0.5mm因此確定進給量，根據機床說明則取進給為0.4mm/r切削速度：據《金屬機械加工工藝人員手冊》表14-51取根據機床參數要求，則選擇機床主軸轉速：，按照參考文獻取實際切削速度：工作臺每分鐘進給量： 切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中為鏜刀的主偏角由《金屬機械加工工藝人員手冊》表15-1查的）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取 則取5mm走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（2）精鏜軸承孔Φ110H6同樣的機床、刀具切削深度=0.5mm，毛坯孔徑進給量：根據《金屬機械加工工藝人員手冊》表14-51，刀桿伸出長度取，切削深度為=0.5mm。
因此確定進給量，根據機床說明則取進給為0.4mm/r切削速度：據《金屬機械加工工藝人員手冊》表14-51取根據機床參數要求，則選擇機床主軸轉速：，按照參考文獻取實際切削速度：工作臺每分鐘進給量： 切削工時計算：被切削層長度：由毛坯尺寸可知刀具切入長度：（其中為鏜刀的主偏角由《金屬機械加工工藝人員手冊》表15-1查的）刀具切出長度：查《金屬機械加工工藝人員手冊》表15-14取 則取5mm走刀次數為 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（估算值）工序5：攻M81.25的螺紋機床：Z535臥式鉆床刀具：高速鋼細柄機用絲錐（M81.25）材料為進給量：由于其螺距,因此進給量切削速度：參照《金屬機械加工工藝人員手冊》表14-94，取根據螺紋公差等級，切削速度應乘以修正系數：當公差為4、5級時，修正系數為0.8；當公差為5、6級時，修正系數為1；則機床主軸轉速：，絲錐回轉轉速：取實際切削速度： 切削工時計算：被切削層長度：刀具切入長度：刀具切出長度：走刀次數為機動時間： 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：工序6：鉆Φ17H7的通孔工件材料為HT200鐵，硬度200HBS。
孔的直徑為17mm，公差為H7，表面粗糙度加工機床為Z535臥式鉆床鉆頭為15mm標準高速鋼麻花鉆，磨出雙錐和修磨橫刃確定鉆削用量：切削深度進給量：據《簡明機械加工工藝手冊》表11-13得=由于故允許進給量需乘以修正系數：即故=0.2~0.5mm/r 按照機床說明，取=0.4mm/r切削速度：據《簡明機械加工工藝手冊》表11-12查的按公式計算主軸轉速：根據機床說明：取故實際切削速度：切削工時計算：被切削層長度刀具切入長度：刀具切出長度：走刀次數為機動時間： 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：計算鉆削力、扭矩及功率按表11-14可得：軸向力：(據《簡明機械加工工藝手冊》表11-14得 扭矩：鉆削功率：由上述計算結果與機床允許值相比，均允許工序7：擴Φ17H7的通孔加工機床為Z535臥式鉆床擴孔鉆為16.75mm標準高速鋼擴孔鉆；確定擴孔切削用量①確定進給量 根據《簡明機械加工工藝手冊》表11-15，查得，已知 則進給量取0.96mm/r。
②確定切削速度及 由表11-15查得， 已知則，查Z535說明書，取，實際鉸孔速度 =被切削層長度刀具切入長度：刀具切出長度：走刀次數為機動時間： 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：工序8：鉸Φ25H7的通孔加工機床為Z535臥式鉆床鉸刀為17mm標準高速鉸刀確定鉸孔切削用量①確定進給量 根據《簡明機械加工工藝手冊》表11-16，查得，則進給量取1mm/r②確定切削速度及 由表11-19，取=9.3m/min由表11-10，得修正系數 ， 查Z535說明書，取，實際鉸孔速度： =被切削層長度刀具切入長度：刀具切出長度：走刀次數為機動時間： 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：工序9：锪埋頭孔Φ32加工機床為Z535臥式鉆床擴孔鉆為32mm標準高速鋼擴孔鉆；確定擴孔切削用量①確定進給量 根據《簡明機械加工工藝手冊》表11-15，查得，已知 則進給量取0.72mm/r。
②確定切削速度及 由表11-15查得， 已知則查Z535說明書，取，實際锪孔速度 =被切削層長度刀具切入長度：刀具切出長度：走刀次數為機動時間： 查《簡明機械加工工藝手冊》表1-31得：輔助時間：（估算值）工作地點的服務時間： （估算值）休息時間：（估算值）則總工時定額為：（估算值）2.6本章小結本章節主要從零件的結構和外型入手分析，從而得出設計毛坯的依據再查閱有關資料，設計出零件加工的毛坯在工藝規程的制定上，將兩種方案進行比較，選取一個最佳方案來在計算每一步的切削用量時，先選用刀具和機床，再查閱資料找出進給量，由它算出機床所需的轉速，翻閱機床手冊選一個最接近它的一值算切削速度、機動時間等專用夾具設計為了提高勞動生產率，保證加工質量，降低勞動強度在加工此軸承座孔零件時，需要設計專用夾具根據任務要求中的設計內容，需要設計鏜孔夾具(鏜模)，主要用于加工箱體或支座類零件上的精密孔和孔系，它主要由鏜模底座、支架、鏜套、鏜稈及必要的定位和夾緊裝置組成而本夾具將用與臥式鏜床刀具為硬質合金鏜刀，鏜刀材料： 本夾具主要用來鏜的孔，由于孔的尺寸為mm的較高精度的孔（即6級精度），在鏜床上直接裝夾銑削，可能很難達到要求的精度，并且每次都需要裝夾和校正，花費的時間多，所以主要應該考慮如何提高勞動生產率、提高加工精度，降低勞動強度，來設計該夾具。
3.1鏜孔夾具設計3.1.1問題的提出本夾具是用來鏜此軸承座孔、,零件圖中孔有同軸度、圓柱度要求；孔有圓柱度、孔軸線平行度要求，此工序?yàn)榇昼M、半精鏜、精細鏜加工,因此本工序加工時要考慮如何提高勞動生產率,降低勞動強度,重點是保證加工精度的問題.3.1.2夾具的設計夾具上實現夾緊的夾緊機構是否正確合理，對于保證加工質量、提高生產效率、減輕工人勞動強度有很大的影響則工件夾緊應滿足以下基本要求：（1） 夾緊時不能破壞工件定位時所活動的正確位置（2） 夾緊應可靠和適當既要保證加工過程中工件不能發生松動或振動，又不允許工件產生不適當?shù)淖冃魏捅砻鎿p傷3） 夾緊操作應方便、省力、安全4） 夾緊機構應有良好的結構工藝性，盡量使用標準件1、定位基準的選擇 因?yàn)?、的孔有形位公差要?所以應以軸承座下底面為主要定位基準由于鑄件的公差要求較大,利用軸承座底面帶螺紋孔的小凸臺的側面作為輔助定位基準在小凸臺處利用螺釘對零件進行拉緊在軸承座的端面處制出一個加強筋，而在另一端面處，以固定手柄壓緊螺釘給予工件夾緊，并限制其向前移動，保證有足夠的強度頂住被切削的工件，可以進行直接的鏜削，能保證加工精度2、定位元件及夾緊元件的選擇據上面所述，查《機床夾具設計手冊》，利用工件被加工好的的底面，選用支承板給零件進行底部定位。
則其就限制了三個自由度：由于此工件底部小凸臺的側面已被加工，則利用其側面作為輔助基準，用螺釘給予工件拉緊，則又限制了兩個自由度：最后再在其兩端面分別制出一個加強筋和一個以固定手柄壓緊螺釘做頂桿這樣又限制了其最后一個自由度這樣就可以完全定位了定位元件選用B型支承板，如下圖所示，此板在工作面上有的斜槽，且能保證與工件定位基面連續接觸，清除切屑方便，多用于平面定位圖3.1 B型支承板（GB2236-80）夾緊元件選用V形塊，由于種類很多，當選用移動、轉動壓板時，其行程不夠且操作部方便，選用U型壓板又不合適，故在充分比較分析的情況下，選用鉸鏈?zhǔn)綁喊?，其夾緊可靠、操作方便，在很多地方都有用到 圖3.2 鉸鏈?zhǔn)綁喊?、切削力及夾緊力計算鏜刀材料：（機夾單刃硬質合金鏜刀），機床為：TP68由參考文獻[3]，表1-12選擇刀具的幾何參數為：(副偏角) （主偏角） （前角） （刃傾角） （后角）（刀尖圓弧半徑）1）粗鏜： 由參考文獻[12]，查表可得：圓周切削分力公式： （考慮刀具幾何參數的系數）查《機床夾具設計手冊》表得： 取 ∴（考慮工件材料機械性能的系數）由《機床夾具設計手冊》表可得參數： ∴（修正系數）∴同理：徑向切削分力公式 ： 式中參數： ∴（修正系數）軸向切削分力公式 ： 式中參數： ∴（修正系數）∴根據工件受力切削力、夾緊力的作用情況，找出在加工過程中對夾緊最不利的瞬間狀態，按靜力平衡原理計算出理論夾緊力。
最后為保證夾緊可靠，再乘以安全系數作為實際所需夾緊力的數值即：安全系數K可按下式計算， （考慮工件材料及加工余量均勻性的基本安全系數）（加工性質如粗加工、精加工）（刀具鈍化程度）（切削特點）（夾緊力的穩定性） (手動夾緊時的手柄位置)（僅有力矩使工件回轉時工件與支承面接觸的情況）式中：為各種因素的安全系數，見參考文獻[12]表可得： 所以，有： 2）半精鏜（精鏜）：同理，圓周切削分力公式：徑向切削分力公式: 軸向切削分力公式：因?yàn)椋? ，則 所以，有： 當夾緊力方向與切削力方向一致時，僅需要較小的夾緊力來防止工件在加工過程中產生的振動和轉動故該夾具采用鉸鏈?zhǔn)綁喊鍔A緊機構，為了方便簡單操作，通過手動擰緊螺母將壓板壓緊工件由于夾緊力方向與切削力方向在水平上有一段距離，使工件在夾緊的地方產生了彎矩，如圖： 彎矩示意圖∴既是加上轉矩M，所以 由于工件主定位面是底面，故選擇夾緊力的作用方向?yàn)榇怪狈较蜃饔糜诘酌?，?dāng)夾緊力垂直作用于工件上時，又已知在鏜孔時，工件受到3個不同方向的力（如右圖所示）：圓周切削分力、軸向切削分力、徑向切削分力則所需要的計算夾緊力JO為實際所需夾緊力與計算夾緊力之間的關系為： (K為安全系數)圖3.4鉸鏈夾緊受力分析圖 圖上的夾緊機構所能產生的夾緊力J由圖3-4的壓板受力分析圖計算得其中：——夾緊機構效率取0.9； Q——螺栓的許用夾緊力： 選定L1=L2，根據《機床夾具設計手冊》表查得當螺桿螺紋公稱直徑M=30時，Q=35316N。
因?yàn)? 故夾緊方案可行4、誤差分析與計算該夾具底面以支承板定位，要求保證孔的行位公差（圓柱度、同軸度）為了滿足工序的加工要求，必須使工序中誤差總和等于或小于該工序所規定的工序公差，如設計的鏜套孔的軸線與夾具底座上表面之間的工序尺寸公差小于或等與其同軸度、圓柱度的形位公差由于鏜孔時以底面定位來加工，據零件圖紙可知：孔的設計基準與定位基準重合，故孔無基準不重合度誤差徑向尺寸無極限偏差、形狀和位置公差，故徑向尺寸也無位移誤差即不必考慮定位誤差，只需保證夾具的制造精度和安裝精度即可達到尺寸要求5、夾具體設計鏜桿、鏜套、襯套、鏜模板及夾具體設計（1）如圖所以開有直槽的引導，它與鏜套的接觸面積小，溝槽又可以排屑，而如果是用開有油槽的圓柱引導，這種結構簡單，但與鏜套的接觸面大，潤滑不好，加工時切削易進入引導部分，圖a帶有直槽的鏜桿導向部分結構尺寸（見表3-4-1）DRCH槽數>625484表3-4-1（2） 鏜桿尺寸鏜桿直徑和長度對剛性影響較大直徑受到加工孔徑的限制，但應盡量大些，直徑d一般按以下選?。?精鏜用小值；粗鏜用大值)； 鏜孔直徑D、鏜桿直徑d、鏜刀截面之間的關系一般按：鏜桿的尺寸見（《機床夾具設計手冊》）表3-4-3、3-4-4、3-4-5軸承座孔的加工只需鏜削加工就能滿足加工要求。
考慮到鏜套可能出現的磨損，故查參考文獻[1]，表5.2-13選用可換鏜套（GB2266-80其結構如下圖所示），當磨損就可更換與其裝配的是鏜套用襯套（GB2267-80查表5.2-15），起固定的是鏜套螺釘（GB2269-80查表5.2-17）圖b 可換鏜套表3-4-2 鏜套dDHhCR基本尺寸極限偏差基本尺寸極限偏差80+0.0190100-0.012-0.027464212518541.52.52.568.5+0.0300-0.012-0.034圖c 鏜套用襯套表3-4-3 鏜套用襯套DDHC 基本尺寸極限偏差H6極限偏差H7基本尺寸極限偏差100+0.0220+0.0350115+0.035+0.02710032圖d 鏜套螺釘表3-4-4 鏜套螺釘dd1Dd2LL0nTb鏜套內徑基本尺寸極限偏差M1216-0.05-0.16249.4301533.52.5>45~80鏜模板選用伸出式鏜模板，用螺釘將其連接在夾具體上安裝前先調整好位置然后用銷定位，后用螺釘將其擰緊在夾具體上鏜模板參見鏜孔裝配圖夾具體的設計參考鏜孔夾具體零件圖6、夾具精度分析利用夾具在機床上加工時，機床、夾具、工件、刀具等形成一個封閉的加工系統。
它們之間相互聯系，最后形成工件和刀具之間的正確位置關系因此在夾具設計中，當結構方案確定后，應對所設計的夾具進行精度分析和誤差計算由工序可知，本道工序只需鏜軸承孔，孔的精度無需考慮，而孔的精度要求較高，既要保證它與其它孔的同軸度，又要保證其圓柱度除了上面的誤差外，影響孔位置度的因素還有：1）、鏜模板上裝襯套孔的尺寸公差：2）、襯套與鏜套配合的最大間隙：3）、鏜套與鏜桿配合的最大間隙：(查《機械制造技術基礎》一般加工低于IT8級公差的孔或粗鏜時，鏜桿選用IT6級公差)4）、鏜套的同軸度公差： （當襯套孔公差帶為H6，當外圓直徑大于等于52時，） ∴綜合誤差為：能滿足零件要求7、夾具體設計夾具體的設計參考鏜孔夾具體零件圖。
