【優化方案】2020高考物理總復習 實驗七知能優化演練 新人教版選修3-1

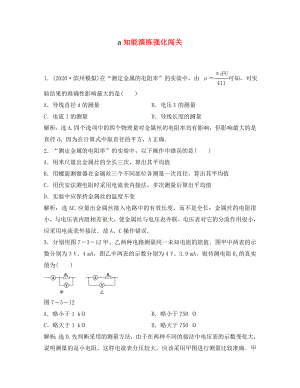

a知能演練強化闖關 1.(2020·濱州模擬)在“測定金屬的電阻率”的實驗中,由 ρ=可知,對實驗結果的準確性影響最大的是(  ) A.導線直徑d的測量     B.電壓U的測量 C.電流I的測量 D.導線長度的測量 解析:選A.四個選項中的四個物理量對金屬絲的電阻率均有影響,但影響最大的是直徑d,因?yàn)樵谟?jì)算式中取直徑的平方,A正確. 2.“測定金屬的電阻率”的實驗中,以下操作中錯誤的是(  ) A.用米尺量出金屬絲的全長三次,算出其平均值 B.用螺旋測微器在金屬絲三個不同部位各測量一次直徑,算出其平均值 C.用伏安法測電阻時采用電流表內接法,多次測量后算出平均值 D.實驗中應保持金屬絲的溫度不變 解析:選AC.應量出金屬絲接入電路中的有效長度,而不是全長;金屬絲的電阻很小,與電壓表內阻相差很大,使金屬絲與電壓表并聯,電壓表對它的分流作用很小,應采用電流表外接法.故A、C操作錯誤. 3.分別用圖7-3-12甲、乙兩種電路測量同一未知電阻的阻值.圖甲中兩表的示數分別為3 V、4 mA,圖乙中兩表的示數分別為4 V、3.9 mA,則待測電阻Rx的真實值為(  ) 圖7-3-12 A.略小于1 kΩ B.略小于750 Ω C.略大于1 kΩ D.略大于750 Ω 解析:選D.先判斷采用的測量方法,由于在兩種不同的接法中電壓表的示數變化大,說明測量的是小電阻,這樣電流表分壓較大,應該采用甲圖進行測量比較準確.甲圖中測量值較真實值偏?。? 4.(2020·高考安徽卷)(1)在測定金屬的電阻率實驗中,用螺旋測微器測量金屬絲的直徑,示數如圖7-3-13甲所示,讀數為________mm. (2)用游標為20分度的卡尺測量小球的直徑,示數如圖乙所示,讀數為________cm. 圖7-3-13 解析:(1)固定刻度部分讀數為0.5 mm,可動刻度部分讀數為11.7×0.01 mm=0.117 mm,則螺旋測微器的讀數為0.5 mm+0.117 mm=0.617 mm(0.616 mm~0.619 mm都對). (2)主尺上的讀數為0.6 cm,游標尺上的第15條刻線與主尺的某一刻線對齊,游標尺讀數為15×0.05 mm=0.75 mm,則游標卡尺的讀數為0.6 cm+0.075 cm=0.675 cm. 答案:(1)0.617(0.616~0.619) (2)0.675 5.在“測定金屬的電阻率”的實驗中,所用的電阻絲 Rx的阻值約為3 Ω,變阻器最大阻值為20 Ω,電源電壓為3 V,電源內阻不計,則: (1)電壓表的量程應選用________,電流表的量程應選用________. (2)畫出實驗電路圖. 解析:(1)由于電源的電動勢為3 V,所以電壓表量程應選0~3 V,在實驗中電流不能太大,電流表量程應選0~0.6 A. (2) 由于 Rx≈3 Ω,為小電阻,故用電流表外接法,變阻器 R>Rx,故采用滑動變阻器限流接法,如圖所示. 答案:(1)0~3 V 0~0.6 A (2)見解析圖 6.(2020·鄭州模擬)為了測定某一電壓表的內阻,給出了以下器材: A.待測電壓表(0~1.5 V,電阻在3.5 kΩ~4.5 kΩ之間) B.電流表(0~500 μA,內阻約為100 Ω) C.滑動變阻器(0~50 Ω) D.開關 E.電源(1.5 V的干電池一節) F.導線若干 要求設計實驗電路,測量多組I、U數據,然后作U-I圖線求電壓表的內阻 (1)某同學設計了如圖7-3-14甲所示的電路圖,經審查該圖不能滿足測量要求,請指出該電路存在的問題:________. 圖7-3-14 (2)請你另外設計一個能滿足測量要求的電路圖,畫在圖乙所示的方框內. (3)某同學用重新設計的電路進行實驗,讀得的各組數據用實心圓點標于坐標圖丙上,如圖所示.根據各點表示的數據描出U-I圖線,由此求得電壓表內阻 RV=____kΩ(保留兩位有效數字). 答案:(1)滑動變阻器不能接成限流式 (2)如圖 (3)3.8~4.1之間均對 7.(2020·高考新課標全國卷)為了測量一微安表頭A的內阻,某同學設計了如圖7-3-15所示的電路.圖中,A0是標準電流表,R0和RN分別是滑動變阻器和電阻箱,S和S1分別是單刀雙擲開關和單刀開關,E是電池.完成下列實驗步驟中的填空: 圖7-3-15 (1)將S撥向接點1,接通S1,調節______,使待測表頭指針偏轉到適當位置,記下此時______的讀數I; (2)然后將S撥向接點2,調節______,使______,記下此時RN的讀數; (3)多次重復上述過程,計算RN讀數的______,此即為待測微安表頭內阻的測量值. 解析:本題方法為替代法.當S接1與接2時通過電路的電流I相同,可知待測微安表頭的內阻與RN的電阻相同. 答案:(1)R0 標準電流表(或A0) (2)RN 標準電流表(或A0)的讀數仍為I (3)平均值 8.(2020·高考天津卷)某同學測量阻值約為25 kΩ的電阻Rx,現備有下列器材: A.電流表(量程100 μA,內阻約2 kΩ); B.電流表(量程500 μA,內阻約300 Ω); C.電壓表(量程15 V,內阻約100 kΩ); D.電壓表(量程50 V,內阻約500 kΩ); E.直流電源(20 V,允許最大電流1 A); F.滑動變阻器(最大阻值1 kΩ,額定功率1 W); G.電鍵和導線若干. 電流表應選________,電壓表應選________.(填字母代號) 該同學正確選擇儀器后連接了以下電路,為保證實驗順利進行,并使測量誤差盡量減小,實驗前請你檢查該電路,指出電路在接線上存在的問題: ①________________________________________________________________________; ②________________________________________________________________________. 圖7-3-16 解析:最大電流Im==A=800 μA,故電流表應選B.電源電動勢20 V,電壓表D的量程為50 V,測量誤差過大,故應選C. ①R0== kΩ= kΩ<Rx,故電流表應采用內接法. ②由于滑動變阻器最大阻值比被測電阻小很多,為了便于調節和為了保證電表的安全,滑動變阻器應采用分壓式接法. 答案:B C ①電流表應采用內接的方法 ②滑動變阻器應采用分壓式接法
