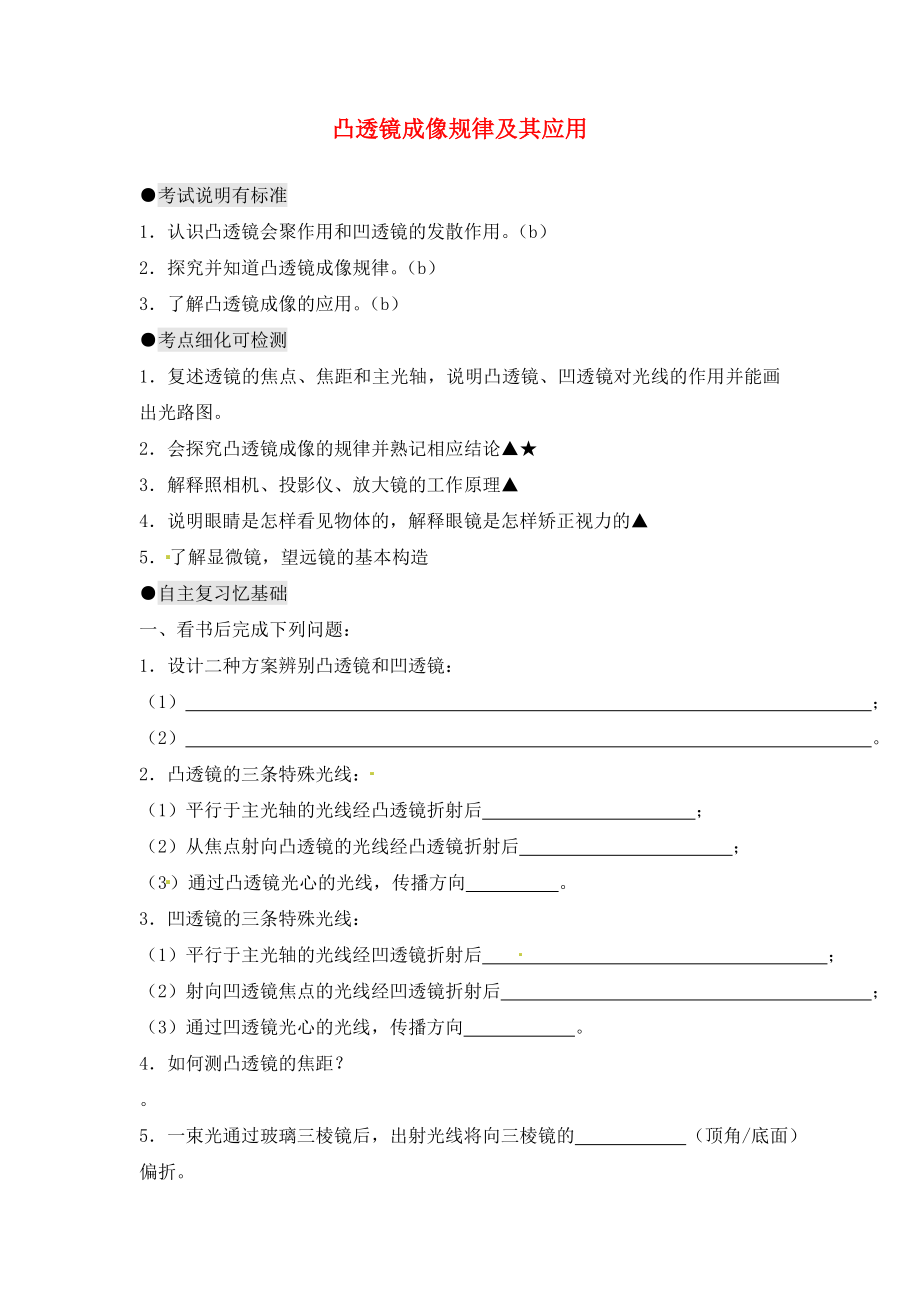

1、凸透鏡成像規律及其應用 ●考試說明有標準 1．認識凸透鏡會聚作用和凹透鏡的發散作用。（b） 2．探究并知道凸透鏡成像規律。（b） 3．了解凸透鏡成像的應用。（b） ●考點細化可檢測 1．復述透鏡的焦點、焦距和主光軸，說明凸透鏡、凹透鏡對光線的作用并能畫出光路圖。 2．會探究凸透鏡成像的規律并熟記相應結論▲★ 3．解釋照相機、投影儀、放大鏡的工作原理▲ 4．說明眼睛是怎樣看見物體的，解釋眼鏡是怎樣矯正視力的▲ 5．了解顯微鏡，望遠鏡的基本構造 ●自主復習憶基礎 一、看書后完成下列問題： 1．設計二種方案辨別凸透鏡和凹透鏡： （1）

2、 ； （2） 。 2．凸透鏡的三條特殊光線： （1）平行于主光軸的光線經凸透鏡折射后 ； （2）從焦點射向凸透鏡的光線經凸透鏡折射后 ； （3）通過凸透鏡光心的光線，傳播方向 。 3．凹透鏡的三條特殊光線： （1）平行于主光軸

3、的光線經凹透鏡折射后 ； （2）射向凹透鏡焦點的光線經凹透鏡折射后 ； （3）通過凹透鏡光心的光線，傳播方向 　 。 4．如何測凸透鏡的焦距？ 。 5．一束光通過玻璃三棱鏡后，出射光線將向三棱鏡的 　 （頂角/底面）偏折。 6．凸透鏡成像的規律： 物距u 成像性質 像距v 應用 二個點 u =f u =2f 三個范圍 u＞2f f＜u＜2f

4、 u＜f （1）物體在凸透鏡焦點以外時，物距減小，像距 ，像 ；物距增大，像距 ，像 。 （2） 是物體成縮小像還是放大像的分界點， 是物體成倒立實像還是正立虛像的分界點。 7．近視眼鏡是 鏡，遠視眼鏡是 鏡。遠處景物的像落在視網膜的前方，這是 眼；近處景物的像落在視網膜的后方，這是 眼。近視眼鏡的作用是使像相對于晶狀體向 移，從而使清晰的像落在視網膜上；遠視眼鏡的作用是使像相對于晶狀體向 移，從而使清晰的像落在視網膜上。 ●

5、知識框架巧搭建（教師精講） ●重點難點有引導 例1．小周用如圖所示的裝置“探究凸透鏡成像規律”。 （1）調節燭焰、凸透鏡和光屏的高度，使它們的中心大致在 ，其目的是 。 （2）小周在如圖位置得到一個清晰的像。老師要求在凸透鏡不動情況下，在光屏上成一個更小的像，她應當把蠟燭向 移動，同時把光屏向 移動。 （3）小周把自己的近視眼鏡放在凸透鏡與蠟燭之間，發現光屏上的像變得模糊不清，她應當向 移動光屏，可再次得到清晰的像。 解答：（學生先講、教師引導） 歸納： 例2

6、．如圖所示，a、b、c、d是距凸透鏡不同距離的四個點，F(xiàn)為焦點。下列幾種光學儀器的成像原理與物體在不同點時的成像情況相對應，下列說法正確的是（　?。? A．幻燈機是根據物體放在c點時的成像特點制成的 B．照相機是根據物體放在d點時的成像特點制成的 C．使用放大鏡時的成像情況與物體放在a點時的成像情況相似 D．人眼看物體時的成像情況與物體放在F點時的成像情況相似 解答：（學生先講、教師引導） 歸納： 例3．在進行“視力的矯正”的探究活動，將近視眼鏡放在燭焰與凸透鏡之間。如圖所示，在光屏上得到了一個倒立、縮小的清晰實像，拿開眼鏡后，光屏上的像變得模糊。 ⑴小明為了使

7、光屏上的像重新變得清晰，在不移動光屏和凸透鏡的前提下。他應該 ______________。如果他不戴眼鏡看書，應該將書__________（填“靠近”或“遠離”）眼睛。 ⑵如圖所示的、（b）、（c）、（d）四幅圖，能正確表示近視眼成像情況的是圖_________，其矯正做法是圖__________。 解答：（學生先講、教師引導） 歸納： ●對照練習細檢測 1．2 小明同學做凸透鏡成像實驗時，將點燃的蠟燭放在凸透鏡前在光屏上得到清晰的倒立、放大的實像。保持透鏡位置不變，把蠟燭與光屏的位置對換，則（　?。? A．光屏上有倒立、縮小的實像

8、 B．光屏上有倒立、放大的實像 C．光屏上有正立等大的虛像 D．光屏上沒有像 2．1 當小玲在觀察陽光通過甲、乙兩個眼鏡在地面上形成的光斑時，發現兩個眼鏡形成的光斑情況不同。陽光通過眼鏡甲形成的光斑中間較四周亮，而陽光通過眼鏡乙形成的光斑中間較四周暗，由此可判斷眼鏡甲是_________透鏡，眼鏡乙是_________透鏡。 3．1 請在圖甲、乙的虛線框內分別畫一個適當?shù)墓鈱W器件，使它滿足圖中改變光路的要求，并完成光路圖。 甲 乙 甲 乙 第3題圖

9、 第4題圖 4．4 如圖甲所示的是_________眼，應戴__________鏡來進行矯正，乙圖所示的是________眼，應戴___________鏡來進行矯正。 5．3 在“探究凸透鏡成像規律”的過程中，小明同學觀察到了如圖所示的實驗現象。下列光學儀器的工作原理與該現象所反映的規律相同的是（ ?。? A．放大鏡 　　 　 B．照相機 　　 C．投影儀 　　　　 D．汽車的后視鏡 6．2 把高2 cm的發光棒立于焦距為5 cm的凸透鏡前，在凸透鏡后的光屏上成了4 cm高的像，物體離凸透鏡的距離可能是

10、 （　 ） A．7.5 cm B．12.5 cm C．4.5 cm D．10 cm 7．3 如圖所示是幻燈機的工作原理圖。幻燈機的鏡頭相當于一個　　　　鏡。觀眾在屏幕上看到一個“上”字，則幻燈片上該字的字形是　　　　（從幻燈機背后觀察）。用強光照射幻燈片，幻燈片上的畫面在屏幕上形成　　　像（填“實”或“虛”）。 聚光燈 幻燈片 鏡頭 第7題圖 第8題圖 8．3 如圖所示一種投影儀的工作原理圖。教室的學生在B位置看到屏幕上的一個“上”字，教師在A位置看到幻燈片上該字的字形是

11、　　　　。圖中平面鏡的作用是 。 9．2 某興趣小組的同學用蠟燭，凸透鏡和光屏做“探究凸透鏡成像規律”的實驗。 （1）探究前，小明同學將凸透鏡對著太陽光，把透鏡逐漸向白紙移動，直到太陽光在白紙上會聚形成一個 的光斑。這一操作的目的是_______________________________。 （2）小明點燃蠟燭后，沿光具座移動光屏，在光屏上始終得不到燭焰完整的像。經過分析，他發現造成這種現象的原因可能是　 　　 　或　　　 　　 　　　　　　　。 （3）實驗過程中，當

12、燭焰距凸透鏡20cm時，移動光屏到某一位置，在光屏上得到一個等大清晰的像，則該凸透鏡的焦距是 cm。如果燭焰向左移動5cm，則光屏應該向 移到某一位置，才能在屏上得到一個倒立， （填“放大”或“縮小”或“等大”），清晰的實像， 就是利用這一成像規律工作的；如果燭焰向右移動5cm，則光屏應該向 移到某一位置，才能在屏上得到一個倒立， （填“放大”或“縮小”或“等大”），清晰的實像。 （4）某一次實驗時，小明在光屏上看到燭焰清晰，完整的像，測得蠟燭與凸透鏡的距離為15cm，則該像是倒立 （填“放大”或“縮小”或“等

13、大”）的實像，此光屏到凸透鏡的距離為30cm。若要在光屏上看到縮小的像，則可在不移動凸透鏡的情況下，將點燃的蠟燭和光屏向 移動，或在不移動蠟燭和光屏的情況下，將凸透鏡向 移動 cm （5）實驗時，小明發現凸透鏡中間有一塊用鏡頭紙也不能擦掉的黑色污漬，將蠟燭，凸透鏡和光屏調整到合適的位置后， （填“可以”或“不可以”）看到燭焰完整的像，但像的亮度較 　。 10．5 通過顯微鏡和天文望遠鏡（天文望遠鏡的目鏡是短焦距的凸透鏡，物鏡是長焦距的凸透鏡），你注意過像的正倒嗎？請你通過實際觀察，判斷以下說法中正確的是 （ ） A．用顯微鏡觀察時像是正立的，用天文望遠鏡觀察時像是倒立的 B．用顯微鏡觀察時像是正立的，用天文望遠鏡觀察時像是正立的 C．用顯微鏡觀察時像是倒立的，用天文望遠鏡觀察時像是正立的 D．用顯微鏡觀察時像是倒立的，用天文望遠鏡觀察時像是倒立的 ●錯題歸因勤整理（今天扎實糾錯一道題，往后錯題就會少一類?。? 典型錯題是第 題，屬于第 考點，考點內容是 錯誤原因： 正確解題：
