《流體力學基本概念》PPT課件.ppt

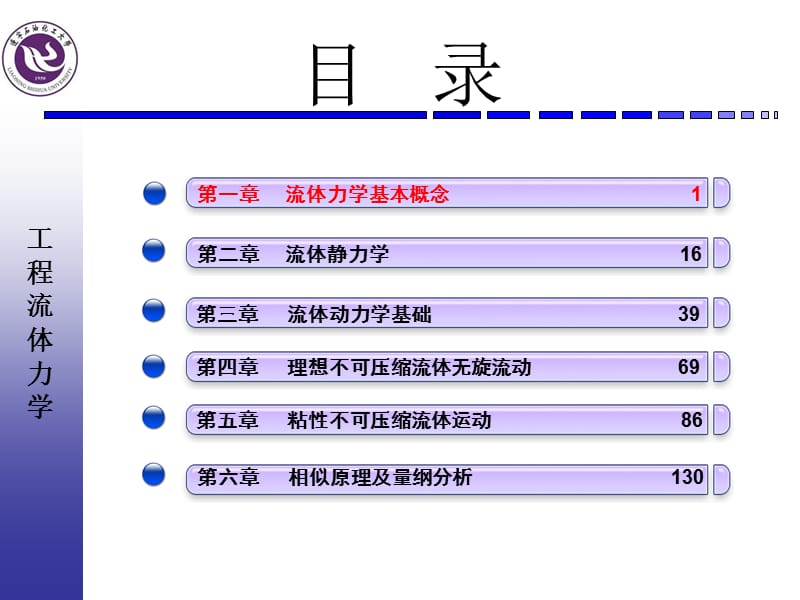

目錄,第五章粘性不可壓縮流體運動86,第三章流體動力學基礎39,第四章理想不可壓縮流體無旋流動69,第六章相似原理及量綱分析130,第二章流體靜力學16,第一章流體力學基本概念1,工程流體力學,第一章流體力學基本概念,第二節流體的特征和連續介質假設,第三節流體的主要物理性質及分類,第四節作用在流體上的力,流體力學基本概念,第一節流體力學的發展、應用及其研究方法,一、流體力學發展簡史,流體力學是研究流體的平衡及運動規律，流體與固體之間的相互作用規律，以及研究流體的機械運動與其他形式的運動（如熱運動、化學運動等）之間的相互作用規律的一門學科。流體力學屬于力學范疇，是力學的一個重要分支。其發展和數學、普通力學的發展密不可分。流體力學起源于阿基米德（Archimedes，公元前278公元前212）對浮力的研究。1500年前后，達，芬奇（LeonradDaVinci，14521519）對波動、濺水、旋渦內部的速度分布，繞流物體尾流中旋渦的形成等作了研究1643年，伽利略的學生托里拆利（TollichelliE），通過對容器孔口出流現象的觀察與測量，提出了托里拆利公式，它說明了容器中液體從孔口射出的速度與液體深度的關系。翌年，他與伽利略的另一個學生維維尼亞（ViviniaJ），將一端封閉并充滿水銀的玻璃管倒立于水銀槽中，發現管中水銀高度與大氣壓強有關，據此發明了水銀氣壓計，并利用它第一次測出了大氣壓強。,一、流體力學發展簡史,1647年帕斯卡（PascalB）提出了流體靜力學基本關系式，并由此進一步導出聯通器原理和帕斯卡定律。至此，流體靜力學理論已完整地建立起來。1738年，伯努利（Bernoulli）通過對變截面管流實驗，得出流體流動的能量守恒方程，即伯努利方程。1755年歐拉（Euler）在忽略流體黏性的情況下，導出了理想流體運動微分方程。1827年納維埃（Navier）開始了在歐拉方程中加上黏性項的研究工作，經過柯西（Cauchy）、波阿松（Poisson）、維納特（Venant）等人的繼續研究，最后由斯托克斯（Stokes1845年）完成，歷時18年。該方程稱為納維埃-斯托克斯方程（N-S方程）。N-S方程的建立，標志著流體力學理論體系的完成。1904年普朗特（Prandtl）提出了邊界層理論，把不可壓縮流體的N-S方程簡化為附面層方程，從而把黏性流體動力學的研究轉向應用，在數學和工程應用之間搭起了一座橋梁。1908年普朗特的學生勃拉修斯（Blasius）把附面層偏微分方程轉化為常微分方程，得出均勻流動下平板附面層的相似性解。1938年卡門（Karman）和錢學森用動量積分方程求解了可壓縮流體平板附面層問題。,一、流體力學發展簡史,隨著科學技術的不斷進步，計算機的發展和應用，流體力學的研究領域和應用范圍將不斷加深和擴大。從總的發展趨勢來看，隨著工業應用日益擴大，生產技術飛速發展，不僅可以推動人們對流動現象深入了解，為科學研究提供豐富的課題內容，而且也為驗證已有的理論、假設和關系提供機會。理論和實踐密切結合，科學研究和工業應用相互促進，必將推動本學科逐步成熟并趨于完善。,二、流體力學在石油化工工業中的應用,流體力學是一門重要的工程學科，它的應用幾乎遍及國民經濟的各個部門，尤其在石油工程和石油化工工業中，流體力學是其重要的理論核心之一。在石油工業中，用到流體力學原理分析流體在管內的流動規律，壓力、阻力、流速和輸量的關系，據此設計管徑，校核管材強度，布置管線及選擇泵的類型和大小，設計泵的安裝位置等；在校核油罐和其他儲液容器的結構強度，估算容器、油槽車、油罐的裝卸時間，解釋氣蝕、水擊等現象。在化學工業中，隨著化工技術的發展，愈益要求闡明化工過程的機理，分析影響設備性能的因素，因而需要了解化工設備中介質流動的詳細情況。于是，不僅物理化學，而且流體力學亦成了化學工程的重要理論支柱。,三、流體力學的研究方法,流體力學的研究方法主要有理論分析、實驗研究和數值計算的方法。1、理論分析方法一般是以實際流動問題為對象建立數學模型，將流動問題轉化為數學問題，然后通過數學方法求出理論結果，達到揭示流體運動規律的目的。應用理論研究方法解決一個較完整的涉及流體流動的實際問題，一般需要經歷以下幾個環節：（1）分析問題。（2）建立控制方程。（3）對方程求解。,三、流體力學的研究方法,2、實驗研究方法在流體力學發展過程中，實驗方法是最先使用的一種，起到了關鍵性的作用。一方面，它用精細的觀察和測量手段揭示流動過程中在流場各處的流動特征；另一方面，通過流動參量的直接測量提供了各種特定流動的物理模型。應用實驗研究方法解決實際問題的主要步驟是：（1）所給定的問題，分析其影響因素，選擇適當?shù)奈锢韰?shù)，用因次分析方法將這些參數無量綱化，并確定其取值范圍。（2）設計制造實驗?zāi)Ｐ停瑴?zhǔn)備實驗儀器（3）制定試驗方案并進行實驗。（4）整理和分析實驗結果實驗方法的優點是能直接解決生產中的復雜問題，能發現流動中的新現象。它的結果往往可作為檢驗其他方法是否正確的依據。這種方法的缺點是對不同情況，需作不同的實驗，也即所得結果的普適性較差。,三、流體力學的研究方法,3、數值計算方法數值計算方法是按照理論分析方法建立數學模型，在此基礎上選擇合理的計算方法，如有限差分法、特征線法、有限元法、邊界元法、譜方法等，將方程組離散化，變成代數方程組，編制程序，然后用計算機計算，得到流動問題的近似解。數值計算方法是理論分析法的延伸和拓展。,第一章流體力學基本概念,第一節流體力學的發展、應用及其研究方法,第三節流體的主要物理性質及分類,第四節作用在流體上的力,流體力學基本概念,第二節流體的特征和連續介質假設,一、流體的定義和特征,物質通常有三種存在狀態，即固態、液態和氣態，處于這三種狀態的物質分別稱為固體、液體和氣體。流體是氣體和液體的總稱。流體同固體相比較，分子間引力較小，分子運動較強烈，分子排列松散，這就決定了液體和氣體具有相同特性，即不能保持一定的形狀，而且有很大流動性。因流體不能保持一定的形狀，所以它只能抵抗壓力而不能抵抗拉力和切力。在物理性質上，流體具有受到任何微小剪切力都能產生連續的變形的特性，即流體的流動性。,1、連續介質假設流體由無數分子組成，分子間有間隙，故流體實際上是不連續的，但因流體力學研究的是宏觀的機械運動，而不是研究微觀分子，作為研究的質點，也是由無數的分子所組成，并具有一定的體積和質量，因此可以將流體認為是充滿其所占據空間無空隙所組成的連續體。2、無黏性假設一切流體都有黏性，提出無黏性流體，是對流體物理性質的簡稱。這種不考慮黏性作用的流體，稱為無黏性流體（或理想流體）。,二、流體的連續介質模型,3、不可壓縮假設這是不計壓縮性和熱脹性而對流體物理性質的簡化。液體通常用不可壓縮流體模型。氣體在大多數情況下也可以采用不可壓縮模型，僅在速度接近或超過聲速這些特殊情況下才考慮氣體的可壓縮模型。,二、流體的連續介質模型,第一章流體力學基本概念,第一節流體力學的發展、應用及其研究方法,第二節流體的特征和連續介質假設,第四節作用在流體上的力,流體力學基本概念,第三節流體的主要物理性質及分類,一、流體的密度、重度和比重,1流體的密度密度:單位體積流體所具有的質量稱為流體的密度.用來表示.國際單位為kg/m3.1）對于均質流體設其體積為V，質量為M，則密度為：,2）對于非均勻流體，密度為：,3）在氣體中，常用比容這一物理量，流體的比容是指單位質量流體的體積，所以它是密度的倒數，用v表示：,2流體的重度單位體積流體所具有的重量稱為流體的重度，用表示國際單位為N/m3。1）對于均質流體，設其體積為V，重量為G，則重度為：,2）對于非均質流體，某一點處重度為：,質量和重量的關系為,式中g(shù)為重力加速度。,一、流體的密度、重度和比重,液體的比重是指液體的重量與同體積的溫度為在4的蒸餾水重量之比。比重是一個比值，是個無因次數。一般用表示氣體的比重是指在同樣壓強和溫度條件下，氣體重度與空氣的重度之比。,一、流體的密度、重度和比重,1流體的壓縮性壓縮性：流體的宏觀體積隨著作用壓強的增大而減小的性質.其表達式為體積彈性模量：在工程上流體的壓縮性也常用p的倒數即體積彈性模量來描述,式中：p體積壓縮系數，m2/N；V流體的初始體積，m3；dV流體體積的改變量，m3；dp流體壓力的改變量，N/m2。,二、流體的壓縮性及不可壓縮流體,2可壓縮流動與不可壓縮流動流體的壓縮性及相應的體積彈性模量是隨流體的種類、溫度和壓力而變化的。當壓縮性對所研究的流動影響不大，可以忽略不計時，這種流動成為不可壓縮流動，反之稱為可壓縮流動。通常，液體的壓縮性不大，所以工程上一般不考慮液體的壓縮性，把液體當作不可壓縮流體來處理。當然，研究一個具體流動問題時，是否考慮壓縮性的影響不僅取決于流體是氣體還是液體，而更主要是由具體條件來決定。,二、流體的壓縮性及不可壓縮流體,3流體的膨脹性壓力一定條件下，隨著流體溫度升高，其體積增大的性質稱為流體的膨脹性。膨脹性的大小用體積膨脹系數t來表示，它表示在壓力不變條件下，單位溫升引起的流體體積相對變化量。其表達式為式中t體積膨脹系數，1/C或1/K；dt溫度改變量，C。由上式可以看出，t值大的流體，在相同溫升情況下，其體積增量大，膨脹性大；t值小的流體，膨脹性小。,二、流體的壓縮性及不可壓縮流體,4氣體狀態方程理想氣體的狀態方程為：式中v比容，m3/kg；T絕對溫度，K；R氣體常數，Nm/(kgK)，對于空氣，R=287.06Nm/(kgK)。氣體在高速流動時，它的體積變化不能忽略不計，必須作為可壓縮流體來處理。,二、流體的壓縮性及不可壓縮流體,1流體的黏性粘性：流體在運動狀態下抵抗剪切變形的性質。如圖1-1所示，取兩塊寬度和長度都足夠大的平板，其間充滿某種液體。下板固定不動，當以力F拉動上板以u(píng)0的速度平行于下板運動時，粘附在上板下面的流體層以u(píng)0的速度運動，速度大的就帶動速度小的流層運動，愈往下速度越小，直到附在固定板上流體層的速度為零。兩板間流體沿y方向的速度呈線性分布。,三、流體的黏性和理想流體,上面的現象說明，當流體中發生了層與層之間的相對運動時，速度快的流層對速度慢的流層產生了一個拉力使它加速，而速度慢的流層對速度快的流層就有一個阻止它向前運動的阻力，拉力和阻力是大小相等方向相反的一對力，分別作用在兩個流體層的接觸面上，這就是流體黏性的表現，這種力稱為內摩擦力或黏性力。由于黏性的存在，流體在運動中因克服摩擦阻力必然要作功，所以黏性也是流體發生機械能量損失的主要原因。黏性是流體的固有屬性，在流體處于靜止或各部分之間的相對速度為零時不表現出來。,三、流體的黏性和理想流體,2牛頓內摩擦定律對于給定的流體，作用于速度為u和u+du的相鄰兩流層上的內摩擦力T的大小與流體的性質有關，并與兩流層的接觸面積A和速度梯度du/dy成正比，而與接觸面上壓力無關，即式中是反映流體黏性大小的物理量，它與流體的種類、溫度有關，稱為動力黏性系數或黏度。設代表單位面積上的內摩擦力，即黏性切應力，則式中du/dy是流體的速度梯度,三、流體的黏性和理想流體,3速度梯度如圖1-2所示，在運動流體中取一微小矩形ABCD，AB層速度為u，CD層速度為u+du，兩層間垂直距離為dy，經過dt時間后，A、B、C、D點分別運動至A,B,C,D點，則有由于因此得速度梯度可以看出d為矩形ABCD在dt時間后剪切變形角度，這就表明速度梯度實質上就是流體運動時剪切變形角速度,三、流體的黏性和理想流體,4黏性的表示方法表征流體黏性的大小在國際單位制中的單位是N/m2，du/dy的單位是1/s，故的單位為Ns/m2，稱為“帕斯卡秒”，簡稱“帕秒”，并以“Pas”表示。厘米克秒單位制中，的單位為達因秒厘米2，稱為“泊”，用“P”表示，“P”與“Pas”的關系為：1P=0.1Pas動力粘度：?jiǎn)挝粸镹s/m2或Pas運動粘度：?jiǎn)挝粸閙2/s.其計算式：,三、流體的黏性和理想流體,5溫度對黏度的影響流體的種類：主要影響因素.一般在相同條件下，液體的粘度大于氣體的粘度.壓強：對常見流體，如水、氣體等，影響不大，一般可忽略不計.溫度：主要影響因素.當溫度升高時，液體的粘度減小，氣體的粘度增大.牛頓流體：符合牛頓內摩擦定律的流體。如自然界中大部分的流體，如空氣、水和許多潤滑油以及低碳?xì)浠衔锞鶎倥ｎD流體。非牛頓流體：不符合牛頓內摩擦定律的流體。如泥漿、有機膠體，以及油漆、紙漿液、高分子溶液等,三、流體的黏性和理想流體,5實際流體與理想流體實際流體：具有粘性的流體（0）.粘性是流體的固有屬性。理想流體：忽略粘性的流體（=0），為研究方便引入的假想流體。,三、流體的黏性和理想流體,液體表面有收縮的趨勢表明，液體表面各部分間存在著相互作用的拉力，從而使液面處于張緊狀態，這種使液體表面收縮的力叫做液體的表面張力?，F(xiàn)以水為例，推導毛細管中液面上升高度和表面張力系數的關系。如圖1-5所示，表面張力拉液面向上，直到表面張力在垂直方向的分力與所升高液柱的重量相等時，液柱受力平衡靜止。假設D為管徑，為液體與玻璃的接觸角，為液體重度，h為液柱上升高度，則管壁周邊的表面張力其垂直分力方向向上，大小為上升液柱重量為表面張力的垂直分力將與上升液柱的重量G相平衡，即有因此可解得上升的液柱高,四、表面張力,從上式可以看出，液柱上升高度與管子直徑成反比，并與液體種類及管子材料有關。在20C時，水與玻璃的接觸角=89，水銀與玻璃的接觸角=139，考慮到水與水銀的及值后，即可得出20C時水在玻璃毛細管中上升的高度為h=29.8/Dmm，水銀在玻璃毛細管中下降的高度為h=10.15/Dmm，式中D的單位為毫米。,四、表面張力,第一章流體力學基本概念,第一節流體力學的發展、應用及其研究方法,第二節流體的特征和連續介質假設,第三節流體的主要物理性質及分類,流體力學基本概念,第四節作用在流體上的力,一、表面力表面力是作用在考慮的流體（或稱分離體）表面上的力。流體界面A上受到的力稱為表面力。如圖1-6所示，設為作用在法線為的微元面積上的表面力，則有根據牛頓第三定律有設作用在微小面積上的壓力為的極限值用表示：,一、表面力,表示各點處的壓應力，故整個流體表面上的壓力為：同時在微小面積上的切力為，的極限值用表示表示各點處的切應力，故整個流體表面上的切力為；,一、表面力,質量力是作用在流體的每一個質點（或微團）上的力。如圖1-6所示，取一微元流體體積，其所受的質量力為，用代表單位質量所受的質量力，則有設在直角坐標系各坐標軸上的分力為，單位質量力在各個坐標軸上的分力為fx、fy、fz，則有則作用于質量為M、體積為V的整個流體團的總質量力為,二、質量力,本章結束,第一章流體力學基本概念,
