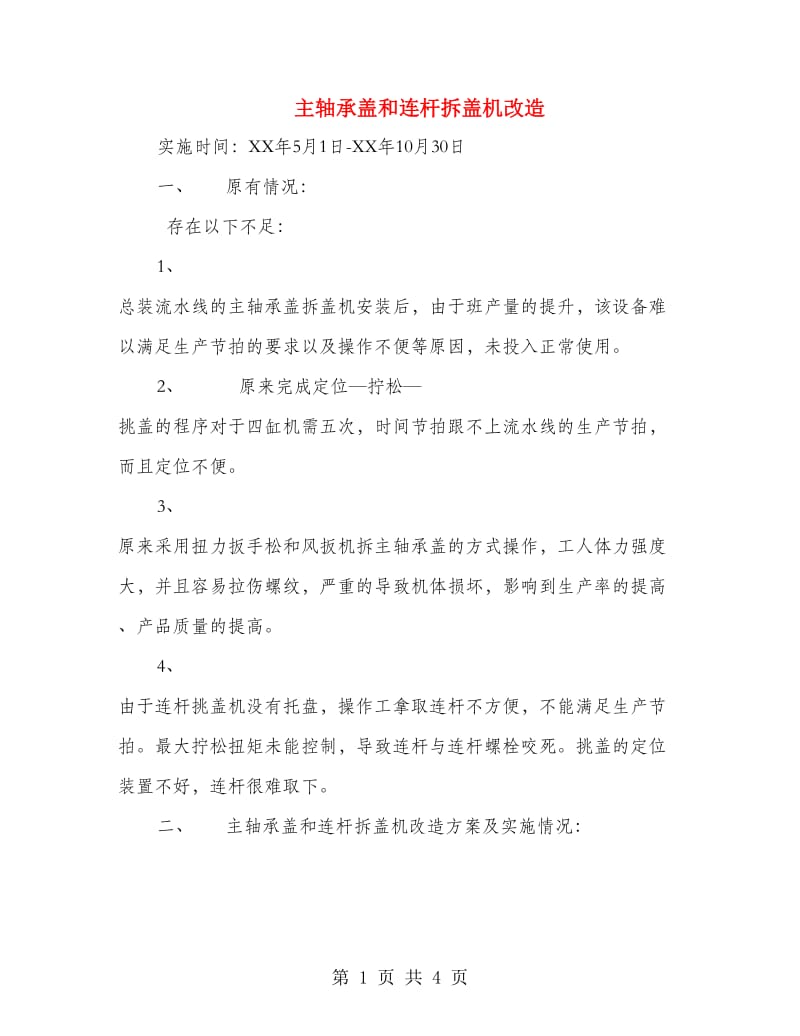

主軸承蓋和連桿拆蓋機改造
主軸承蓋和連桿拆蓋機改造實施時間：XX年5月1日-XX年10月30日一、 原有情況： 存在以下不足： 1、 總裝流水線的主軸承蓋拆蓋機安裝后，由于班產量的提升，該設備難以滿足生產節拍的要求以及操作不便等原因，未投入正常使用2、 原來完成定位—擰松—挑蓋的程序?qū)τ谒母讬C(jī)需五次，時間節拍跟不上流水線的生產節拍，而且定位不便3、 原來采用扭力扳手松和風扳機拆主軸承蓋的方式操作，工人體力強度大，并且容易拉傷螺紋，嚴重的導致機體損壞，影響到生產率的提高、產品質量的提高4、 由于連桿挑蓋機沒有托盤，操作工拿取連桿不方便，不能滿足生產節拍最大擰松扭矩未能控制，導致連桿與連桿螺栓咬死挑蓋的定位裝置不好，連桿很難取下二、 主軸承蓋和連桿拆蓋機改造方案及實施情況：1、 經過與原設備供應廠家**德欣新技術工程有限公司商定，將主軸承蓋拆蓋機進行改造2、 設備安裝位置由總裝流水線改到機體線三合一清洗機前3、 改造后的主軸承蓋螺栓擰松挑蓋機由2軸改為4軸，改進挑蓋裝置，增加定位裝置，電氣控制改裝采用立式懸掛式，操作體可沿x,y,z方向移動； 設備主要由立柱吊架、移動軌道、懸掛裝置、操作體、氣動系統、電器及控制系統等組成；采用平衡器+氣缸懸掛形式，兩側配備剛性骨架及直線軸承導向裝置；工件姿態為底面朝上，主軸承孔軸線與工件輸送方向平行；4個擰緊軸可在X、Y兩個方向現實變位。
操作體能沿Z軸回轉180；擰松及挑蓋節拍：≤60秒/臺（四缸機，包括輔助時間）4、 擰緊機適用于CZ380、CZ480、ZN485、ZN385、CZ2102、CZ4102、2L50共7種系列機型5、 在連桿挑蓋機加裝了自制的托盤支架，方便人員操作，同時提升了生產節拍改進挑蓋的裝置（連桿小頭孔定位由圓柱銷改成菱形銷），并且修改了部分控制程序（如控制擰松圈數，限制最大擰松扭矩等）三、 項目實際進程：1、技術交流：XX年7月1～2日進行方案討論2、技術協議：XX年7月2日會同總師辦、生產部與設備供應商完成技術協議簽訂3、商務談判：XX年5月26日會同采購部與設備供應廠商進行前期商務合同的談判，初步達成合理的、雙方可以接受的采購總價意向并簽訂商務合同5、原設備拆下并物流寄出：XX年6月28日4、總圖會簽：XX年7月21日5、設備預驗收：XX年9月16日6、現場安裝：XX年11月3日7、投入使用：XX年11月6日8、設備終驗收：XX年11月16日四、 主軸承蓋和連桿拆蓋機改造后取得的成效：經過六個月左右在不影響生產的情況下，利用節假日，多缸機廠主軸承蓋和連桿拆蓋機已改造完畢經過近三個月的使用，主軸承蓋和連桿拆蓋機使用情況良好。
通過主軸承蓋和連桿拆蓋機的改造，該工位效率提高了；設備得到利用，減輕了工人勞動強度；滿足了生產節拍，方便人員操作，杜絕了螺栓拉傷和機體損壞的情況，保證了產品質量五、 主軸承蓋和連桿拆蓋機改造后的文件化：1、已納入《多缸機廠操作指導卡》2、已納入《控制計劃》、《PFMEA》3、已編制《主軸承蓋螺栓擰松挑蓋機操作規程》六、 項目投入費用：項目計劃投資20萬元人民幣，實際費用約15萬元人民幣，節省費用約5萬元人民幣七、 預計經濟效益：1、該設備得到利用2、該工位生產效率提高了3、杜絕了螺栓拉傷和機體損壞的情況，減少了質量損失費用4、杜絕了因最大擰松扭矩未控制而發生連桿與連桿螺栓咬死，減少了質量損失費用第 4 頁 共 4 頁。
