實驗 驗證力的平行四邊形定則

《實驗 驗證力的平行四邊形定則》由會員分享，可在線閱讀，更多相關《實驗 驗證力的平行四邊形定則（7頁珍藏版）》請在裝配圖網上搜索。

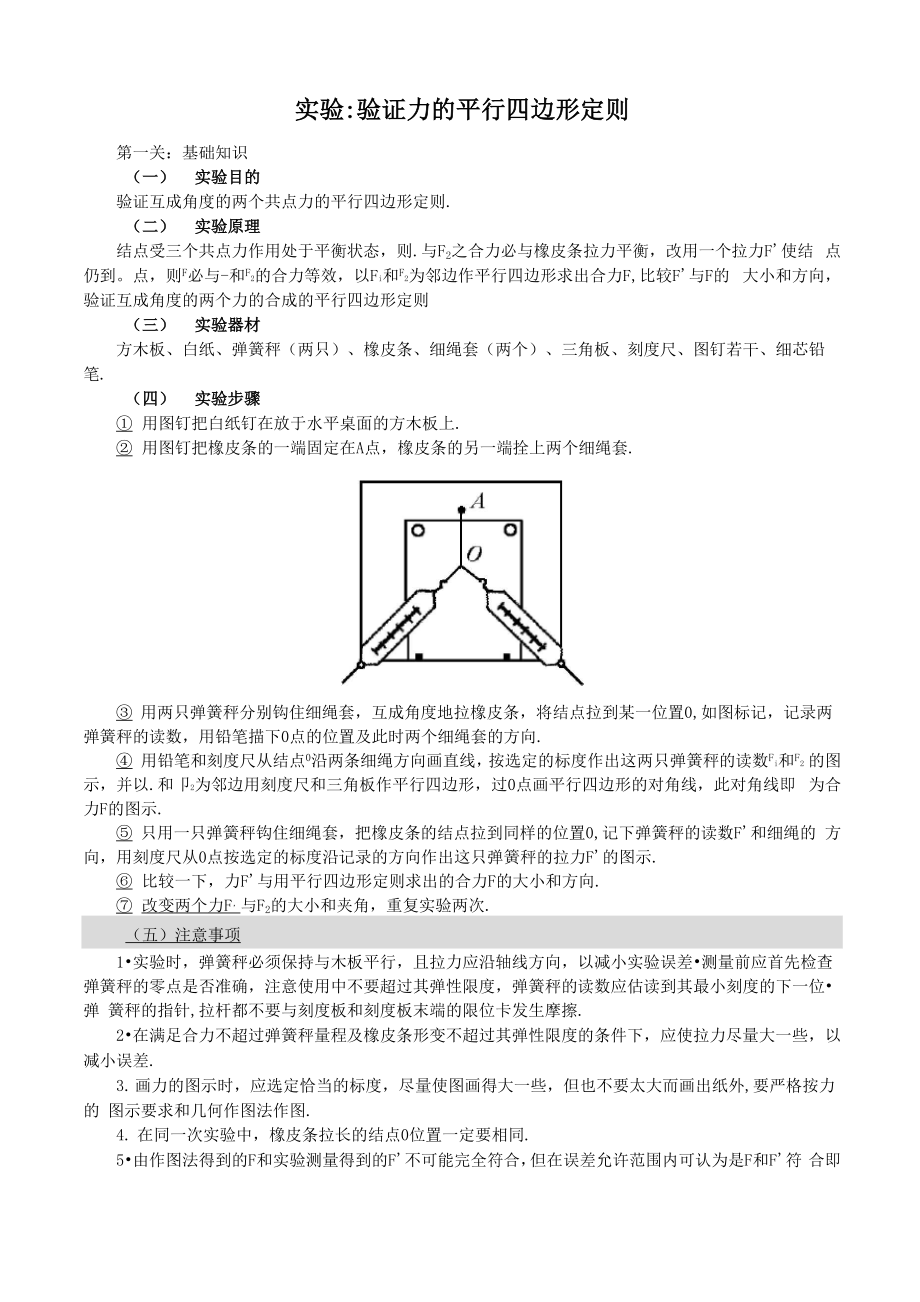

1、實驗:驗證力的平行四邊形定則 第一關：基礎知識 （一） 實驗?zāi)康? 驗證互成角度的兩個共點力的平行四邊形定則. （二） 實驗原理 結點受三個共點力作用處于平衡狀態，則.與F2之合力必與橡皮條拉力平衡，改用一個拉力F'使結 點仍到。點，則F必與-和F2的合力等效，以Fi和F2為鄰邊作平行四邊形求出合力F,比較F'與F的 大小和方向，驗證互成角度的兩個力的合成的平行四邊形定則 （三） 實驗器材 方木板、白紙、彈簧秤（兩只）、橡皮條、細繩套（兩個）、三角板、刻度尺、圖釘若干、細芯鉛筆. （四） 實驗步驟 ① 用圖釘把白紙釘在放于水平桌面的方木板上. ② 用圖釘把橡皮條的一端固定在A

2、點，橡皮條的另一端拴上兩個細繩套. ③ 用兩只彈簧秤分別鉤住細繩套，互成角度地拉橡皮條，將結點拉到某一位置0,如圖標記，記錄兩 彈簧秤的讀數，用鉛筆描下0點的位置及此時兩個細繩套的方向. ④ 用鉛筆和刻度尺從結點0沿兩條細繩方向畫直線，按選定的標度作出這兩只彈簧秤的讀數Fi和F2 的圖示，并以.和卩2為鄰邊用刻度尺和三角板作平行四邊形，過0點畫平行四邊形的對角線，此對角線即 為合力F的圖示. ⑤ 只用一只彈簧秤鉤住細繩套，把橡皮條的結點拉到同樣的位置0,記下彈簧秤的讀數F'和細繩的 方向，用刻度尺從0點按選定的標度沿記錄的方向作出這只彈簧秤的拉力F'的圖示. ⑥ 比較一下，力F

3、'與用平行四邊形定則求出的合力F的大小和方向. ⑦ 改變兩個力F’與F2的大小和夾角，重復實驗兩次. （五）注意事項 1?實驗時，彈簧秤必須保持與木板平行，且拉力應沿軸線方向，以減小實驗誤差?測量前應首先檢查 彈簧秤的零點是否準確，注意使用中不要超過其彈性限度，彈簧秤的讀數應估讀到其最小刻度的下一位?彈 簧秤的指針,拉桿都不要與刻度板和刻度板末端的限位卡發生摩擦. 2?在滿足合力不超過彈簧秤量程及橡皮條形變不超過其彈性限度的條件下，應使拉力盡量大一些，以 減小誤差. 3. 畫力的圖示時，應選定恰當?shù)臉?biāo)度，盡量使圖畫得大一些，但也不要太大而畫出紙外,要嚴格按力的 圖示要求和幾何作圖法作

4、圖. 4. 在同一次實驗中，橡皮條拉長的結點0位置一定要相同. 5?由作圖法得到的F和實驗測量得到的F'不可能完全符合，但在誤差允許范圍內可認為是F和F'符 合即可. 第二關：解題技法 一、 關于數據的記錄 技法講解 本實驗中先用兩只彈簧秤分別鉤住細繩套，互成角度地拉橡皮條將結點拉到某一位置0,應記錄此時 兩彈簧秤的讀數及兩條細繩套的方向，并用鉛筆描下0點的位置.最后只用一只彈簧秤鉤住細繩套，把橡 皮條的結點拉到同樣的位置O,記下彈簧秤的讀數F',和細繩的方向. 本實驗成敗的關鍵就是前后兩次都要把結點拉到同一位置，并記好彈簧秤讀數及細繩套的方向. 典例剖析 例 1 在做“驗證力

5、的平行四邊形定則”實驗時： (1) 除已有的器材(方木板、白紙、彈簧秤、細繩套、刻度尺、圖釘和鉛筆)外，還必須有 和 . (2) 要使每次合力與分力產生相同的效果，必須( ) A. 每次將橡皮條拉到同樣的位置 B. 每次把橡皮條拉直 C. 每次準確讀出彈簧秤的示數 D. 每次記準細繩的方向 (3) 為了提高實驗的準確性，減小誤差，實驗中應注意什么? 解析：(1)橡皮條、三角板 (2) 兩個分力產生的效果使橡皮條的結點到某一位置，此時橡皮條中的彈力與兩個分力的合力相 平衡.要想每次合力與分力的效果都相同，則每次將橡皮條拉到同樣的位置.故選A. (3) 應注意：①選用彈性小

6、的細繩；②橡皮條、細繩和彈簧秤的軸應在同一平面上，且與板面平行 貼近等. 二、 實驗誤差的來源與分析 技法講解 本實驗的主要誤差來源于讀數、作圖，此外還有彈簧秤本身的誤差，因此，首先應檢查彈簧秤的 零刻線是否準確.在實驗中拉細繩時必須保持彈簧秤與板面平行，讀數時眼睛一定要正對刻線，按有效數 字記錄示數，作圖時要準確，兩個分力.、F2間夾角e不能太大或太小，要按實驗的要求進行操作、讀數、 作圖，即使存在誤差，也是正常的，不能用數據拼湊使實驗非常完美，也不能只用特殊角度而不管其一般 性. 典例剖析 例 2 在“驗證力的平行四邊形定則”實驗中，橡皮條一端固定在木板上，用兩個彈簧秤把橡皮條的

7、另 一端拉到某一位置 0 點.以下操作中錯誤的是( ) A. 同一次實驗過程中，0點的位置允許變動 B. 在實驗中，彈簧秤必須保持與木板平行，讀數時視線要正對彈簧秤的刻線 C. 實驗中，先將其中一個彈簧秤沿某一方向拉到最大量程，然后只需調節另一彈簧秤拉力的大小和方 向，把橡皮條結點拉到 0 點 D. 實驗中，把橡皮條的結點拉到0點時，兩秤之間的夾角應取90。不變，以便于計算合力的大小 解析：A項0點位置不允許變動，這樣才可以使兩次效果相同；C項中不允許將秤的拉力大小拉 到最大量程，這樣不便于調節；D項中兩秤之間的夾角是任意的，使平行四邊形定則具有一般性. 本題解答的焦點是本實驗的基

8、本要求要熟悉，注意事項要清楚，這樣對具體的實驗過程才能有正 確的把握. 答案：ACD |三、實驗結論的得出 技法講解 本實驗是通過力的圖示法作出兩個分力F2,然后用幾何方法作出對角線作為兩個分力的合力F； 作出.與F2的等效力V，比較F、F',看在誤差允許的范圍內大小方向是否相同，驗證力的平行四邊形 定則?作圖時，要選擇恰當?shù)臉?biāo)度，作的圖適當大一些便于觀察 典例剖析 例3如圖所示是兩位同學在做“驗證共點力合成”的實驗時得到的結果，其中哪一個實驗結果比較符 合實驗事實?在比較符合實驗事實的一個結果中，若F'是準確的，則誤差較大的原因可能是哪些？ (a) (b) 解析：按

9、本實驗的要求，F(xiàn)為.和卩2通過平行四邊形定則所得合力；F為片和卩2的等效力，即用一只彈簧秤拉時 的力?橡皮條在這個力的作用下，其力的方向與橡皮條的伸長方向在一條直線上，顯然圖不符合事實， 比較符合實驗事實的是圖.圖中卩與F'誤差較大的原因可能是：?F1的方向比真實方向偏左；② 樣的大小比真實值偏小且方向比真實方向偏左；③作圖時兩虛線不與.線和樣線平行.F是按平行四邊形 定則作出的合力是理論值，用一個彈簧秤拉時測出的力F'為實驗值..本實驗就是要用現在的實驗結果和 已有實驗結果進行比較，檢查已有的實驗結論是否正確，達到驗證的目的 第三關：訓練關笑對高考 隨堂訓練 1?下面

10、列出的措施中，哪些是有利于改進本節實驗結果的( ) A. 橡皮條彈性要好，拉到0點時拉力適當大些 B. 兩個分力F］和F2間的夾角要盡量大些 C. 拉橡皮條時，橡皮條、細繩和彈簧測力計平行貼近木板面 D. 拉橡皮條的繩要細，而且要稍長一些 解析：拉力“適當”大些能減少誤差；而夾角“盡量”大些，則使作圖誤差變大；橡皮條等“貼近” 木板，目的是使拉線水平；繩細稍長便于確定力的方向性. 答案:ACD 2?在“驗證力的平行四邊形定則”的實驗中，為了減小實驗誤差，應注意( ) A. 描點、作圖時的鉛筆應尖一些，圖的比例適當大一些 B. 拉橡皮條的細繩適當長一些 C. 在用兩個彈簧測力

11、計拉時，兩細繩間的夾角盡量大些 D. 在用兩個彈簧測力計拉時，兩個彈簧測力計的示數適當大些 解析：作圖時比例大些，使彈簧測力計的示數大些，可以減小相對誤差拉橡皮條的細繩長些，可使 記錄繩方向的點與結點0的距離大些，減小連線時的誤差?因此A、B、D選項所述都能起到減小相對誤差 的作用?在實驗中，兩個分力.、樣的夾角e越大，用平行四邊形作圖時得出的合力F的誤差也越大，所 以在實驗中不能把角e取得太大.2 ^^^^： ABD 3?在“互成角度的兩個力的合成”實驗中，橡皮條的一端固定在A點，另一端被兩個彈簧秤拉到0點， 如圖甲所示?兩彈簧秤讀數分別為.和樣，細繩方向分別與0A直線延長線的夾角為

12、0］和a2,如圖乙所示. 以下說法中正確的是( ) A. O點位置不變，合力不變 B. 用平行四邊形定則求得的合力F —定沿OA直線方向 C. 若不改變0和ai，F(xiàn)］增大，F(xiàn)2必減小 D. 合力必大于F或F 1 2 1 2 答案:A 4?李明同學在做“互成角度的兩個力的合成”實驗時，利用坐標紙記下了橡皮筋的結點位置0點以及 兩只彈簧秤拉力的大小，如圖所示， (1) 試在圖中作出無實驗誤差情況下F和F的合力圖示，并用F表示此力. 1 2 (2) 有關此實驗，下列敘述正確的是 . /'廠 屮卜、 張華 李明 圖 A. 兩彈簧秤的拉力可以同時

13、比橡皮筋的拉力大 B. 橡皮筋的拉力是合力，兩彈簧秤的拉力是分力 C. 兩次拉橡皮筋時，需將橡皮筋結點拉到同一位置0?這樣做的目的是保證兩次彈簧秤拉力的效果相同 D. 若只增大某一只彈簧秤的拉力大小而要保證橡皮筋結點位置不變，只需調整一只彈簧秤拉力的大小 即可 (3) 圖所示是李明和張華兩位同學在做以上實驗時得到的結果，其中哪一個實驗比較符合實驗事 實？(力F是用一只彈簧秤拉時的圖示) (4) 在以上比較符合實驗事實的一位同學中，造成誤差的主要原因是：(至少寫出兩種情況) 答： ? 答案：(1) (2) AC (3)張華做的符合實驗事實 (4) 1、F』勺方向比

14、真實方向偏左.2、F2的大小比真實值偏小且方向比真實方向偏左.3、作圖時兩條 虛線不分別與F1線和F2線平行. 2 5?在“驗證力的平行四邊形定則”的實驗中某同學的實驗情況如圖甲所示，其中A為固定橡皮筋的圖 釘，0為橡皮筋與細繩的結點，0B和0C為細繩?圖乙是在白紙上根據實驗結果畫出的圖. (1) 圖乙中的 是力.和F2的合力的理論值； 是力.和卩2的合力的實際測量值. (2) 在實驗中，如果將細繩也換成橡皮筋，那么實驗結果是否會發生變化？ 答： .(選填“變”或“不變”) 解析：(1) F1和F2的合力從理論上講應該是F,因為它們的合力從效果上講就是使結點到達0點位 置，而

15、用一個彈簧秤拉的效果也是使結點到達0點位置，所以.和樣的合力方向從理論上應該與A0在同 一直線上.但在實驗時F和F的大小和方向有誤差，所以F'是F和F的測量值. 1 2 1 2 (2)若將細繩換成橡皮筋，實驗結果不會發生變化，在實驗時只要每次把結點拉到0點位置，效果 是一樣的. 答案： (1) F F'(2)不變 6?如圖所示，在共點力合成的實驗中橡皮筋一端固定于P點，另一端連接兩個彈簧秤，使這端拉至0 A. .—定增大 B. F1也可能減小 C. F；若增大，B角一定減小 D. F；若增大，B角可能增大 解析：0點位置不變說明片卩?合力不變，以0點為圓心，以f2為半徑做圓：矢量三角形關系，由圖 答案：AD
