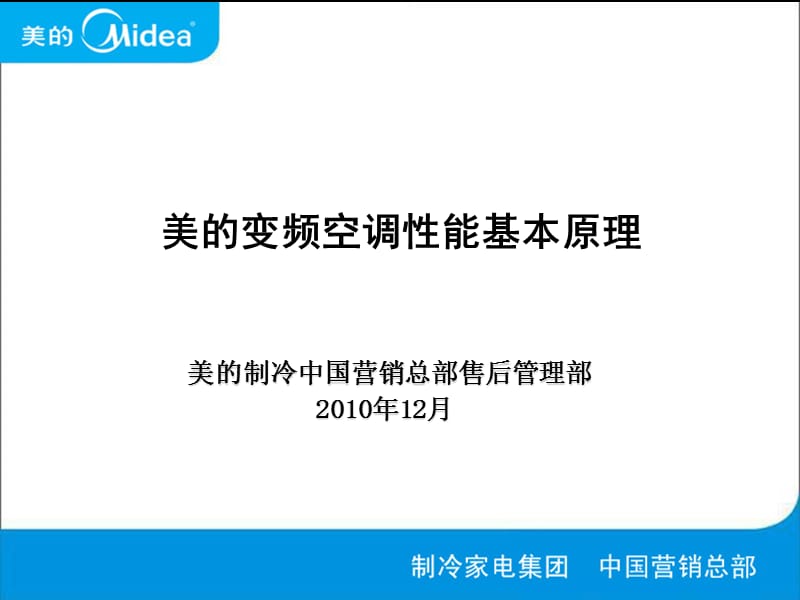

美的變頻空調性能基本原理.ppt

美的制冷中國營銷總部售后管理部 2010年12月,美的變頻空調性能基本原理,目錄,第三部分,第一部分,美的變頻空調主要產品簡介,第二部分,美的變頻空調性能系統知識,美的變頻空調系統關鍵零部件簡介,第四部分,美的變頻空調保護設置,目錄,第三部分,第一部分,美的變頻空調主要產品簡介,第二部分,美的變頻空調性能系統知識,美的變頻空調系統關鍵零部件簡介,第四部分,美的變頻空調保護設置,第一部分 美的變頻空調主要產品簡介,一、美的變頻空調產品陣容 美的自2008年主推變頻空調以來，推出了不同系列的產品： 2008-2009年上市的新產品中，有R22冷媒和R410A冷媒: 分體系列：M，M（4），E，H（4），M+（4）, E+（4），C，W，N，F(xiàn)，G，I 柜機系列：E，C，I，H 2010年上市的新產品中，以R410A冷媒為主： 分體系列：M，H，E，F(xiàn)，G，IA，GC 柜機系列：E，F(xiàn)，H，I，GC，IB等,第一部分 美的變頻空調主要產品簡介,二、美的變頻空調產品主要技術簡介 無級調速； 10-130Hz寬頻控制； 1Hz預熱、預冷功能； 150-265V寬電壓可靠運行； 零下15度正常運行制熱； 正負0.2度精確控溫； 正負1Hz高精度頻率控制； 室內外雙靜音控制（其余品牌室外多數只有一檔轉速）。,目錄,第三部分,第一部分,美的變頻空調主要產品簡介,第二部分,美的變頻空調性能系統知識,美的變頻空調系統關鍵零部件簡介,第四部分,美的變頻空調保護設置,第二部分 美的變頻空調性能系統知識,一、什么叫變頻空調器 國家標準GB/T 7725的中的準確定義是：轉速可控型房間空氣調節器variable speed room air conditioner：空調器運行時，根據熱負荷的大小，其壓縮機的轉速在一定范圍內發生3級以上或連續變化的空調器，簡稱變頻空調器。 變頻空調是相對于定速空調的一個概念。簡單地說，就是通過改變壓縮機的轉速達到精確控制室溫目的的空調器。,第二部分 美的變頻空調性能系統知識,二、美的變頻空調的命名規則： 美的變頻空調器均采用“BP”兩字母來表示變頻： BP1：省寫為BP，表示交流變頻，如：KFR-26GW/BPY-R。美的內銷已經不生產交流變頻空調器； BP2：也常稱為1D變頻，表示壓縮機為直流變頻，室內外風輪電機為交流，如：KFR-26GW/BP2DN1Y-H（3）； BP3：也常稱為3D變頻，表示壓縮機、室內外風輪電機均為直流，如KFR-26GW/BP3DN1Y-C。,第二部分 美的變頻空調性能系統知識,三、制冷循環系統圖,.,35,50,27,57,Comp.,Cond.,Exp.V,0.5,吸熱量,輸入功率,放熱量,MPa,2.0,h ;enthalpy,100,OD.Fan,ID.Fan,2MPa,0.5MPa,2MPa,0.5MPa,Way V.,Eva.,第二部分 美的變頻空調性能系統知識,四、制熱循環系統圖,.,7,40,20,02,Comp.,Cond.,Exp.V,0.5,吸熱量,輸入功率,放熱量,MPa,2.0,h ;enthalpy,70,OD.Fan,ID.Fan,1.6MPa,0.4MPa,1.6MPa,0.4MPa,Way V.,Eva.,第二部分 美的變頻空調性能系統知識,五、變頻空調能力變化的基本原理 通過調節壓縮機轉速（頻率）可以實現空調制冷量制熱量的調節，這就是直流或交流變頻空調變頻能量調節的原理。類似開車時，加大油門發動機的轉速變高，車就越開越快。定速機壓縮機的頻率是固定不變的，所以制冷制熱量也不變。變頻空調器與定速空調器比較的優點： 1、變頻空調器的舒適性比定速空調器的更好； 2、可以快速制冷或制熱； 3、溫度波動??； 4、節能。,目錄,第三部分,第一部分,美的變頻空調主要產品簡介,第二部分,美的變頻空調性能系統知識,美的變頻空調系統關鍵零部件簡介,第四部分,美的變頻空調相關保護設置,第三部分 美的變頻空調系統關鍵零部件簡介,變頻機的制冷系統四大部件： 變頻壓縮機； 冷凝器； 節流機構（毛細管，電子膨脹閥）； 蒸發器； 四大部件中與定速機唯一不同的是壓縮機。,第三部分 美的變頻空調系統關鍵零部件簡介,一、變頻壓縮機簡介,1、壓縮機U、V、W任何兩個接線端之間的電阻值是一樣的，與單相定速壓縮機不同。,第三部分 美的變頻空調系統關鍵零部件簡介,一、變頻壓縮機簡介 2、變頻空調器中，5-6匹的都可以用轉子式壓縮機，均為雙轉子壓縮機。2匹或以上的，多數為雙轉子壓縮機，運行比較平穩，噪音，振動都比較理想?，F(xiàn)在使用的直流變頻壓縮機，都是采用集中卷線圈和內埋永磁鐵轉子。,第三部分 美的變頻空調系統關鍵零部件簡介,一、變頻壓縮機簡介 3、定速壓縮機通電即可運轉，而變頻壓縮機是靠室外電控程序驅動運轉；不同型號的壓縮機其電機參數都是不一樣的，對應的驅動程序也是不一樣的，在更換壓縮機時，必須更換同型號壓縮機，壓縮機與室外電控不對應時，壓縮機是不會轉的。壓縮機控制如下圖所示：,壓機驅動芯片,壓縮機,IPM模塊,第三部分 美的變頻空調系統關鍵零部件簡介,一、變頻壓縮機簡介 4、不同廠家變頻壓縮機端子接線圖：,V,U,W,U,V,W,U,V,W,美芝壓縮機 UVW對應UVW端子(以順時針方向依次連接）,三洋壓縮機 UVW對應RST端子（以逆時針方向依次連接）,三菱壓縮機 UVW對應UVW端子（以順時針方向依次連接）,第三部分 美的變頻空調系統關鍵零部件簡介,二、節流裝置 節流裝置有毛細管、電子膨脹閥、熱力膨脹閥；大部分機型使用用毛細管，部分變頻機用電子膨脹閥；毛細管是以內徑和長度形狀來控制冷媒流量；電子膨脹閥則通過改變開度調節流量。,毛細管,電子膨脹閥,目錄,第三部分,第一部分,美的變頻空調主要產品簡介,第二部分,美的變頻空調性能系統知識,美的變頻空調系統關鍵零部件簡介,第四部分,美的變頻空調相關保護設置,第四部分 美的變頻空調相關保護設置,一、變頻機保護設置原則 為保護室外電控的可靠性，美的變頻機設置了很多保護功能，主要體現在溫度保護，電壓保護，電流保護，壓縮機失速保護等。保護跟故障是有區別的，保護是允許發生，可自動恢復；故障是不允許出現。保護代碼可通過維修小板查詢，具體保護代碼見文檔：,第四部分 美的變頻空調相關保護設置,一、變頻機保護設置原則,第四部分 美的變頻空調相關保護設置,二、變頻啟動最大頻率限制 1、壓縮機目標頻率受室外環境溫度限制； 2、在啟動七分鐘內不考慮T1-Ts引起的降頻，七分鐘后開始考慮T1-Ts的變化，每3分鐘計算一次溫差，制冷在溫差小于1度開始降頻，每3分鐘判斷處理一次，直到降到F1,若溫差小于2度，停壓縮機；制熱時T1-Ts溫差大于4度開始降頻，每3分鐘判斷處理一次，直到F1，若溫差大于6度，停壓縮機。,第四部分 美的變頻空調相關保護設置,三、溫度保護 1、壓縮機頂部溫度保護,把壓縮機排氣溫度分成四個區域，分別是正常運行、保持區域、限頻區域和停機區域。分成四個區域的三個溫度值分別為105度，110度和115度。當排氣溫度不小于105度而不到110度時，壓縮機頻率進入保持，不能再升頻；當排氣溫度上升，不小于110度時，立即限頻，以后限頻速度為每2分鐘進行一次降頻，限頻到F1即一直以F1運轉，此后若排氣溫度降到保持區域后，頻率保持不變，頻率限制解除。排氣溫度降到低于105度后，頻率保持解除按正常運行；當排氣溫度不小于115度歷時9秒時，停壓縮機，直到排氣溫度低于90度以下時，重新開機。,第四部分 美的變頻空調相關保護設置,三、溫度保護 2、制冷室內蒸發器防凍結保護,當室內蒸發器溫度降到7以上,則限制解除；當室內蒸發器溫度降至5時恢復。,第四部分 美的變頻空調相關保護設置,三、溫度保護 3、冷凝器高溫保護功能(制冷及抽濕模式下),當室外盤管溫度不小于58而未到62時保持當前頻率。當室外盤管溫度不小于62而不到65時立即限頻，限頻速度為每1分鐘下降一次，限頻到F1即一直以F1運轉,如果室外盤管溫度低于62大于58則停止降頻，解除限頻，保持當前頻率運行；室外盤管溫度降到低于58時，則解除保持，正常運行；當室外盤管溫度不小于65歷時9秒時，停壓縮機，直到室外盤管溫度低于58以下保護取消，恢復正常運行。,第四部分 美的變頻空調相關保護設置,三、溫度保護 4、室內蒸發器高溫保護(制熱模式),當室內蒸發器溫度超過52度，則頻率禁止上升,保持當前頻率運行。如T2繼續上升到超過 56度（參數化）度時，則進行降頻，保持20秒運行,此時室內蒸發器溫度仍超過56度，則繼續降頻，直到降到F1若蒸發器溫度仍超過56度，并持續3分鐘，則停壓縮機。如果室內蒸發器溫度低于56大于52時,則保持當前頻率運行，解除限頻。蒸發器溫度低于52解除保護正常運行。當室內蒸發器溫度超過60度時，關壓縮機，此溫度降到52度以下，解除保護，壓縮機重開。,第四部分 美的變頻空調相關保護設置,四、電流保護 1、制冷時室外機電流控制,圖中頻率下降按照當前頻率下降，每隔2秒判斷是否繼續下降還是保持；當電流上升到大于Icmax -I1COOL，頻率禁止上升；當電流上升到大于Icmax，頻率自動下降一次，每隔2秒下降一次，如果下降到F1，電流仍超過Icmax的停壓縮機。電流過ISTOPCOOL停壓縮機。若電流下降小于Icmax大于Icmax -I1COOL，則保持該頻率檔。小于Icmax -I1COOL解除限頻保護；I1COOL是限頻電流值與退出電流保護正常值的差。,以KFR-35GW/BP2DN1Y-M(3)為例,第四部分 美的變頻空調相關保護設置,四、電流保護 2、制熱時室外機電流控制,圖中頻率下降按當前頻率下降，每隔2秒判斷頻率是繼續下降還是保持；當電流上升到大于I1HEAT后頻率保持區，頻率禁止上升。當電流上升到大于I2HEAT，頻率自動下降一次，每隔2秒下降一次，具體方式見頻率下降方法。如果下降到F1電流仍超過I2HEAT停壓縮機。電流超過ISTOPHEAT停壓縮機。若電流下降到低于I2HEAT大于I1HEAT，則保持該頻率檔。電流下降到低于I1HEAT，解除限頻保護。,以KFR-35GW/BP2DN1Y-M(3)為例,第四部分 美的變頻空調相關保護設置,五、電壓保護 電壓降低情況下，為保護室外電控模塊，設定了電壓保護功能；在電網電壓較低情況下，變頻機的運行頻率偏低。,第四部分 美的變頻空調相關保護設置,六、室內風機失速保護 當室內風機的速度連續50秒太高（高于3000RPM）或太低（低于300RPM）時， 說明當前的風機速度失控，整機關并且LED顯示故障信息，且不可恢復。,第四部分 美的變頻空調相關保護設置,七、壓縮機失速保護 當室外電控軟件檢測到壓縮機實際運行頻率與指令頻率不一致時，即判斷壓縮機失速，停止壓縮機運轉。小板檢測報P46。,如有疑問，請致電 _ 謝謝！,
