專題資料（2021-2022年）14江鈴全順4G64發動機電噴管理系統故障診斷與維修

《專題資料（2021-2022年）14江鈴全順4G64發動機電噴管理系統故障診斷與維修》由會員分享，可在線閱讀，更多相關《專題資料（2021-2022年）14江鈴全順4G64發動機電噴管理系統故障診斷與維修（29頁珍藏版）》請?jiān)谘b配圖網上搜索。

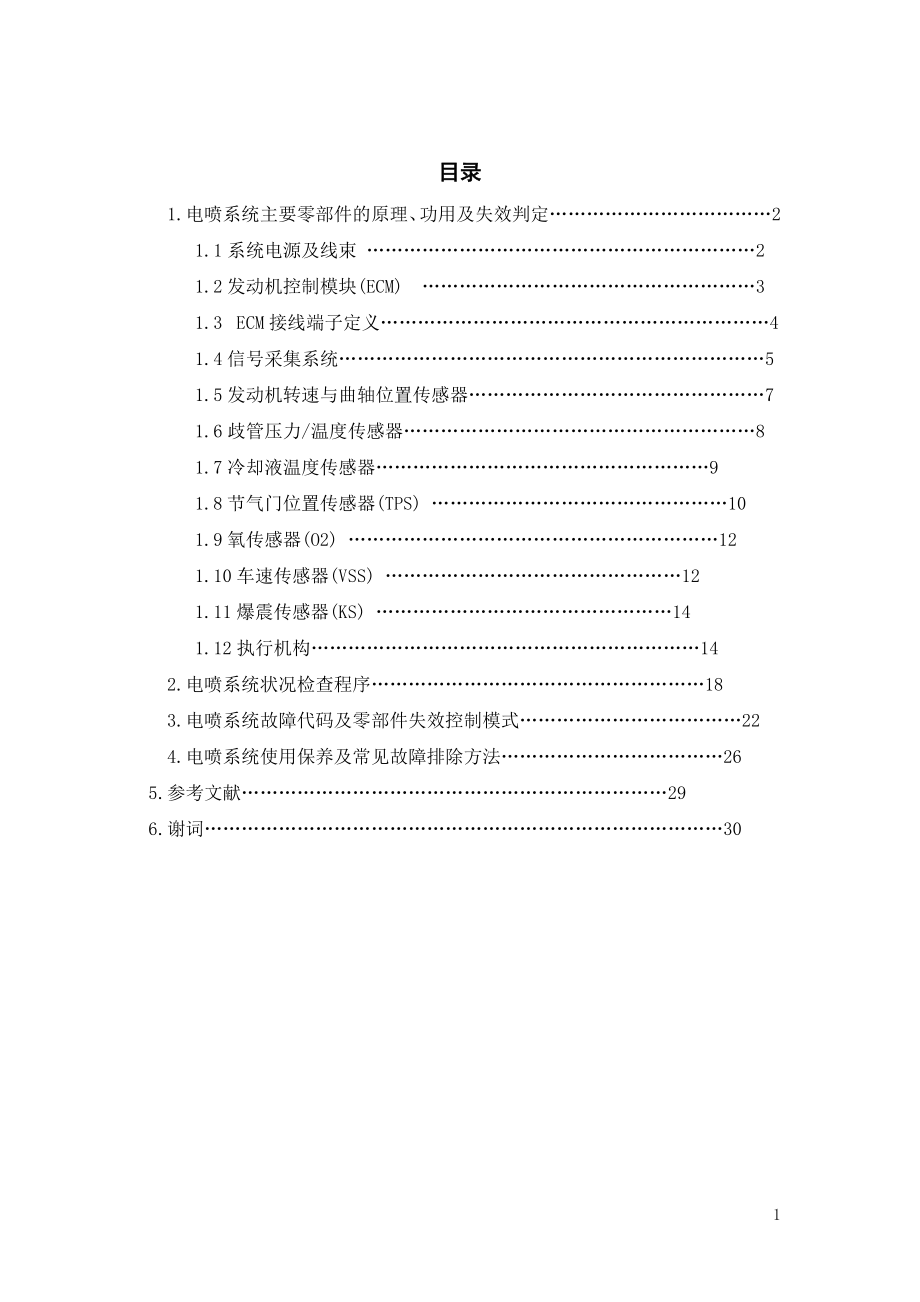

1、 目錄 1.電噴系統主要零部件的原理、功用及失效判定………………………………2 1.1系統電源及線束 ………………………………………………………2 1.2發動機控制模塊(ECM) ………………………………………………3 1.3 ECM接線端子定義………………………………………………………4 1.4信號采集系統……………………………………………………………5 1.5發動機轉速與曲軸位置傳感器…………………………………………7 1.6歧管壓力/溫度傳感器…………………………………………………8 1.7冷卻液溫度傳感器………………………………………………9 1.8節氣門位置傳感

2、器(TPS) …………………………………………10 1.9氧傳感器(O2) ……………………………………………………12 1.10車速傳感器(VSS) …………………………………………12 1.11爆震傳感器(KS) …………………………………………14 1.12執行機構………………………………………………………14 2.電噴系統狀況檢查程序………………………………………………18 3.電噴系統故障代碼及零部件失效控制模式………………………………22 4.電噴系統使用保養及常見故障排除方法………………………………26 5.參考文獻……………………………………………………………2

3、9 6.謝詞…………………………………………………………………………30 1.電噴系統主要零部件的原理、功用及失效判定 1.1系統零部件 - 系統電源及線束 圖1 系統電源及線束 1.1.1功能及原理： 系統采用的是 12 伏直流電源；來自電瓶的電流一路通過點火鑰匙開關進入系統和ECM，它是系統工作的主電源，也向ECM傳遞系統電壓信號，ECM據此修正對執行機構的控制；電流的另一路是通過保險絲直接進入ECM，不間斷的電源使ECM保持了系統自學習后的參數，并在關機時瞬間為下一次起動做好準備。 1.1.2重要提示：所有如下判定，是基于整

4、車 及其它系統零部件功能正常。常通電線路誤接至點火開關；線束端子對號錯誤；ECM外殼搭鐵，可能導致信號偏差；發動機轉速及曲軸位置傳感器、爆震傳感器的連線未使用屏蔽線； 1.2系統零部件 - 發動機控制模塊(ECM) 圖2 發動機控制模塊 1.2.1功能及原理： 發動機控制模塊是一個以單片機為核心的微處理器。它的功能就是處理來自整車不同部位的傳感器數據，判斷發動機的工作狀況，再通過執行器對發動機的進行準確的控制。安裝：它應被安裝在駕駛室內；外殼不宜搭鐵。 1.2.2重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。 ECM故障：系統無法與外界通訊； 防盜鎖死：曾

5、經連接防盜器； 信號輸入系統故障：無法接受傳感器信號； 發電機調節器故障，輸出電壓過高，連帶ECM損壞； 輸出控制系統故障：ECM內部驅動器損壞，使驅動執行機構不工作。 1.3系統零部件 - ECM接線端子定義 圖3 ECM接線端子定義 1.4系統零部件 - 信號采集系統 1.4.1功能及原理： 信號采集系統的功能是向ECM提供發動機和整車的工作狀態，以及駕駛員對動力及輔助功能的要求。目前系統配置中采用了如下信號： 發動機轉速及曲軸位置傳感器 歧管壓力判缸 爆震傳感器 氧傳感器 節氣門位置傳感器 進氣歧管壓力傳感器 進氣溫度傳感器

6、 發動機冷卻液溫度傳感器 車速傳感器 (整車廠提供) 空調蒸發溫度傳感器 (整車廠提供) 電力負載信號 (整車廠提供) 1.5系統零部件 - 發動機轉速與曲軸位置傳感器(CPS) 圖4 發動機轉速與曲軸位置傳感器 1.5.1功能及原理： 發動機轉速與曲軸位置傳感器為磁電式傳感器，它安裝于飛輪附近，與飛輪上的58x齒圈共同工作。曲軸轉動時，58X的齒頂和齒槽以不同的距離通過傳感器，傳感器感應到的磁阻的變化，這個這個交變的磁阻，產生了交變的輸出信號，ECM 利用此信號確定曲軸的旋轉位置和轉速。接線端子：A - 信號+、B - 信號-、C - 屏蔽層安裝：它安裝在變速箱殼體上。

7、 1.5.2重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。通過診斷儀讀出由系統診斷的故障線束中此信號未使用屏蔽線或屏蔽線的屏蔽層接地不良；磁心吸附較多金屬塵埃；傳感器與齒圈距離超標；齒圈與曲軸的相對位置不正確或發生位移。 1.6系統零部件 - 歧管壓力/溫度傳感器(MAP/MAT) 圖5 歧管壓力/溫度傳感器(MAP/MAT) 1.6.1功能及原理： 它是將進氣歧管壓力傳感器與進氣溫度傳感器組合在一體，以便于安裝使用；其功能和分體式的相同；接線端子：A - 壓力信號、B - +5V 、C - 溫度信號D -信號地；安裝：安裝位置以壓力測定功能優先。 1.6.

8、2重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。通過診斷儀讀出由系統診斷的故障；20 ~ 30oC的常溫下，MAT阻值為3510 ~ 2240 W 1.7系統零部件 - 冷卻液溫度傳感器(CTS) 圖6 冷卻液溫度傳感器(CTS) 1.7.1功能及原理： 冷卻液溫度傳感器用于檢測發動機的工作溫度；ECM將根據不同的溫度，為發動機提供最佳的控制方案；冷卻液溫度傳感器采用負溫度系數的熱敏電阻作為感應元件；接線端子：A - 信號地、B - 溫度信號； 安裝： 冷卻液溫度傳感器裝配在發動機的冷卻液小循環通道上。 1.7.2重要提示：所有如下判定，是基于整車、線束

9、及其它系統零部件功能正常。通過診斷儀讀出由系統診斷的故障；20 ~ 30oC的常溫下，其阻值為3560 ~ 2260 W 1.8系統零部件 -節氣門位置傳感器(TPS) 圖7 節氣門位置傳感器(TPS) 1.8.1功能及原理： 節氣門位置傳感器是線性可變電阻結構，其滑動端子由節氣門軸帶動；節氣門的開度不同時, 該傳感器所反應給ECM的電阻信號也不同，系統根據它輸出的信號值及其變化速率判定發動機的實時負載和動態變化狀況；接線端子：A - +5V、B -信號地、C - 節氣門位置信號安裝： 節氣門位置傳感器裝在節流閥體總成上，與油門拉桿和節氣閥門同軸。 1.8.2重要提示：所有如下判

10、定，是基于整車、線束及其它系統零部件功能正常。通過診斷儀讀出由系統診斷的故障；A和B端子之間的阻抗為3k～12k W； 測量C-A或C-B之間電阻變化，應平滑無滯澀。 圖8 節氣門位置傳感器(TPS) 1.9系統零部件 - 氧傳感器(O2) 圖9 氧傳感器 1.9.1功能及原理： 氧傳感器是閉環燃油控制系統的一個重要標志性零件，它調整和保持理想的空燃比，使三元催化器達到最佳的轉換效率。 1.10系統零部件 - 車速傳感器(VSS) 1.10.1功能及原理： 車速信號是由整車儀表提供，ECM接受數字化的方波，方波幅值為5~14伏之間；整車每公里對應的方波數量在系統開發

11、之中確定。系統標定利用此信號改善整車的駕駛性能。 1.10.2重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。通過診斷儀讀出由系統診斷的故障。信號失效的形式包括：傳感器損壞、接插件脫落、線束故障或人為制造。系統將對整車駕駛性能作適當限制，即：駕駛性能惡化。 圖10 車速傳感器(VSS) 1.11系統零部件 - 爆震傳感器(KS) 圖11 爆震傳感器 1.11.1功能及原理： 爆震傳感器是一種壓電式的振動傳感器，裝配于發動機缸體上敏感部位，用于感應發動機產生的爆震。ECM通過爆震傳感器探測爆震強度，進而修正點火提前角，對爆震進行有效控制，并優化發動機的動力性

12、，燃油經濟性和排放水平。系統采用平響應式爆震傳感器，ECM對接受的信號過濾；由于傳感器信號相對較弱，因而引線應采用屏蔽線。接線端子：A - 信號、B - 通過屏蔽層接地；安裝： 爆震傳感器裝配于發動機爆震感應靈敏部位。 1.11.2重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。通過診斷儀讀出由系統診斷的故障線束中此信號未使用屏蔽線或屏蔽線的屏蔽層接地不良。 1.12系統零部件 - 執行機構 1.12.1功能及原理： 執行機構的功能是接受并實施來自ECM的控制信號。目前系統中主要執行機構的配置如下： 圖12 執行機構 系統零部件 - 進氣控制系統 功能及原理

13、： 進氣控制系統的功能就是根據發動機動力輸出的要求提供相適應的空氣量。進氣量的控制分為主動控制和系統自動控制：主動控制就是駕駛員根據對發動機動力的不同需求，主動調節節氣門的開度來改變進氣量，以控制發動機的動力輸出； 系統自動控制就是系統根據閉環控制監視器反饋的信息，自動調節進氣量，以穩定發動機的工作(如：發動機怠速的閉環控制)。 系統零部件 - 節流閥體總成 圖13 節流閥體總成 功能及原理： 節流閥體的功能是控制發動機工作時的進氣量，它是電噴系統與駕駛員最基本的對話渠道；節流閥體由閥體、閥門、油門拉桿機構、節氣門位置傳感器、怠速控制閥等構成；有的節流閥體下部有一條冷卻液管路，

14、當發動機在寒冷的低溫下工作，經過發動機加熱的冷卻液通過管路可以防止閥板區域的結冰。安裝：節流閥體安裝在進氣歧管進氣入口處。 重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。閥門及怠速閥孔部分被油泥堵塞，應定期清洗。 系統零部件 - 怠速控制閥 圖14 怠速控制閥 功能及原理： 怠速控制閥的功能是控制節流閥體旁通氣道的流通面積，以調節進入發動機的空氣量，實現對發動機怠速的控制。怠速控制閥的主體是一只步進電機，ECM通過數字化的方波信號，控制閥門的進/退和移動量。接線端子：A - 線圈B-、B - 線圈B+、C - 線圈A-、D -線圈A+；安裝：節流閥體上。

15、重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。通過診斷儀讀出由系統診斷的故障，閥孔堵塞，閥接線端子經線束與ECM接線端子接插有誤；ECM常供電源線差錯。 系統零部件 - 點火系統 功能及原理： 點火系統的功能就是根據發動機控制模塊發出的點火指令，適時地點燃發動機氣缸內的空氣和燃油的混合氣體。系統采用的是分組點火，它將發動機的四個汽缸分為1-4、2-3 兩組，分別進行點火的控制。點火的正時和線圈的驅動由ECM完成。 圖15 點火系統 系統零部件 - 點火線圈 圖16 點火線圈 功能及原理： 點火線圈總成包括兩組線圈，每組為兩個相差360度曲軸轉

16、角的氣缸火花塞提供點火能量。點火是在活塞運行至壓縮上止點和排氣上止點同時進行；處于排氣上止點附近的汽缸因內部氣壓低，且溫度高，較少的點火能量即可使得火花塞的電極擊穿點火，稱之為多余點火；而處于壓縮上止點汽缸內的混合氣的密度和壓力較高，所以較多的點火能量使該汽缸火花塞點火，混合氣體迅速被點燃作功，這個汽缸的點火稱為有效點火。接線端子：A - 2-3缸驅動、B - +12V、C - 1-4缸驅動；安裝：發動機倉，注意無線電干擾屏蔽。 重要提示：所有如下判定，是基于整車、線束及其它系統零 部件功能正常。通過診斷儀讀出由系統診斷的故障火花塞引線脫落。 非系統零部件 - 火花塞及高壓線 火花塞

17、： - 火花塞的功能是點燃發動機氣缸內的可燃?xì)怏w； - 為減少點火時釋出的無線電干擾電波和保護點火線圈驅動器，火花塞 應使用電阻型； - 為保證點火線圈的能量釋放，火花塞間隙應調整到1.1mm； - 為保證各缸點火能量的一致性，各缸火花塞開口間隙應一致。高壓線(火花塞引線)： - 系統采用了高能和高壓點火，高壓線應具備合適的阻抗和能耐受足夠的電壓，并能抑制高能點火時點火系統對外釋出的無線電干擾電波。 圖17 火花塞 系統零部件 - 供油系統 功能及原理： 供油系統的功能就是根據發動機控制模塊發出的供油指令，適時地將燃油提供給相應的氣缸。系統采用的是恒定壓力變脈寬的順序噴

18、油方案，因此燃油供給子系統應提供一個具有一定壓力燃油。有回油的系統油壓為300kPa。 圖18 供油系統 系統零部件 – 油軌總成 圖19 油軌總成 功能及原理： 油軌是由燃油導油管、穩壓倉、壓力調節器、噴油嘴和一些固定部件所組成。油軌提供了高壓燃油的調壓容積和流向各噴嘴的管路，以及固定噴嘴的支撐。安裝：它安裝在進氣歧管上。 圖20 噴油嘴 系統零部件 - 油壓調節器 圖21 油壓調節器 功能及原理： 油壓調節器的作用是調節油軌中燃油的壓力，消除因燃油供給速率改變、油泵供油的變化和發動機真空度的改變對噴油的干擾。燃油壓力調節器由內部的調節彈簧和外部的進氣歧管

19、真空度的相互作用控制；它始終保持油軌內的油壓與進氣歧管內的壓差恒定。經調節器調節的多余燃油通過回油管回到油箱。安裝：油壓調節器安裝在油軌的一端。 重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。真空調壓管脫落；密封圈損壞；調壓器損壞。 系統零部件 – 噴油嘴 功能及原理： 噴嘴結構是一個電磁開關裝置。線圈引出兩極經過發動機線束與ECM和電源相連；線圈受ECM控制對系統地導通后，產生磁力克服彈簧力、燃油的壓力和歧管的真空吸力，吸起鐵芯，燃油就穿過與鐵芯一體的閥孔密封面，從導向孔噴出，霧狀地噴到進氣門處；斷電后，磁力消失噴嘴關閉。噴油器的頂部采用橡膠密封圈與燃油導軌接口形

20、成可靠壓力燃油密封；下部亦采用橡膠密封圈與發動機進氣歧管對空氣密封。接線端子：A - +12V、B - ECM。 安裝： 通過油軌固定于進氣歧管。 重要提示：所有如下判定，是基于整車、線束及其它系統零部件功能正常。通過診斷儀讀出由系統診斷的故障；雜質堵塞；燃油蒸發后結膠；密封圈損壞，導致漏油或漏氣；接插件脫落、線束或自身?yè)p壞。 系統零部件 - 碳罐清洗電磁閥(ECP) 圖22 碳罐清洗電磁閥 功能及原理： ECM通過碳罐清洗控制電磁閥控制從碳罐進入進氣歧管的汽油蒸氣量；ECM對其輸出脈沖方波，通氣量與控制脈沖方波的占空比呈線性關系。ECM據發動機轉速和負荷的狀況，改變對碳罐清洗

21、的工作時刻和速率。接線端子：A - ECM、B - +12V； 安裝： 發動機倉，燃油蒸氣碳罐和進氣歧管之間。 重要提示：所有如下判定，是基于整車、線束及其它系統零 部件功能正常。通過診斷儀讀出由系統診斷的故障接插件脫落；自身?yè)p壞。 系統零部件 - 故障診斷與通訊系統 圖23 故障診斷與通訊系統 功能及原理： 在系統進入工作狀態后，ECM控制著系統全部零部件的工作，并實時地對其進行檢測，一旦系故障出現，系統將開啟“發動機故障指示燈”提醒車輛駕駛?cè)藛T及時維修?！鞍l(fā)動機故障指示燈”還可通過閃爍編碼，顯示故障代碼，便于專業人員在緊急情況下進行故障判斷。 重要提示：所有如下判定，是基

22、于整車、線束及其 它系統零部件功能正常。線束或接插件故障；無+12V或接地不良； 2.系統狀況檢查程序 2.1常規檢查 線束接插件接插可靠；油路及真空管路固定可靠；碳罐電磁閥通氣軟管位置正確，安裝牢固；固緊氧傳感器和三元催化器接口端面螺栓，確保接頭面的密封；必要時以1.3大氣壓檢查排氣系統，應無明顯泄漏。 2.2系統初始化設置 電噴控制系統初始化：將點火開關旋至運行檔，3秒鐘后關斷，10秒鐘后系統初始化設置完成。燃油供給系統初始化：將點火開關旋至運行檔，3秒鐘后關斷，1秒鐘后重新開啟，重復5次，供油系統初始化設置完成。 2.3系統及車輛狀態檢查

23、 第一步 : 冷車, 鑰匙開關旋至“ON”檔，發動機靜止(約30秒) 檢 測 項 目 系統狀態及限值 1) 顯示故障碼 無 2) 發動機故障指示燈 亮 3) 電瓶電壓 11.5 ~ 13V 4) 冷卻液溫度傳感器 正常溫度 5) 進氣溫度傳感器 環境溫度 6) 進氣歧管絕對壓力傳感器 環境大氣壓 (平原地區約: 100kPa) 7) 節氣門位置傳感器工作范圍 0 ~ 99.6%

24、 8) 氧傳感器 < 200 mV (加熱式) ? 450 ± 10 mV(非加熱式) 9) 怠速控制閥 40 ~ 159 steps(步) 第二步：鑰匙開關旋至“OFF”檔 檢 測 項 目 系統狀態及限值 1) 怠速馬達實際位置 約8秒鐘后停留到 128 步 2) ECM 電源是否關斷 PCHUD/診斷儀顯示中止 3) 發動機故障檢查燈 滅 第三步：起動發動機(注意: 起動時不得操作發動機上任何機構和油門) 檢 測 項 目 系統狀態及限值 1) 起動時間

25、 < 5秒 2) 常溫下起動轉速 < 1600 rpm 3) 發動機故障檢查燈 滅 第四步：怠速檢查(起動后預熱發動機達正常水溫) - 低怠速 檢 測 項 目 系統狀態及限值 1) 發動機故障指示燈 滅 2) 是否顯示故障碼 無 3) 冷卻液溫度 80 ~ 94 °C 4) 電瓶電壓 13.5 ~ 14.5 V 5) 轉速 標準怠速 ± 30 rpm (風扇、大燈及風機開啟時)

26、 標準怠速+50 ± 30 rpm 6) 點火提前角 5 ~ 13 ° 7) 進氣歧管壓力 35 ~ 55 kPa 8) 怠速馬達實際位置 15 ~ 30 步 9) 噴油脈寬 2 ~ 4 mS’ 10) 氧傳感器/10 秒鐘內跳變次數 3 6 次 第四步：怠速檢查(起動后預熱發動機達正常水溫) - 高怠速 檢 測 項 目 系統狀態及限值 1) 發動機故障指示燈 滅 2) 是否顯示故障碼

27、 無 3) 冷卻液溫度 80 ~ 94 °C 4) 電瓶電壓 13.5 ~ 14.5 V 5) 轉速 實際值 (應控制在2000 ± 50 rpm) 6) 點火提前角 20 ~ 30 ° 7) 噴油脈寬 2 ~ 4 mS’ 8) 氧傳感器/10秒鐘內跳變次數 3 10 次 第四步：怠速檢查(起動后預熱發動機達正常水溫) - 發動機冷卻液風扇 冷卻液溫度 冷卻風扇狀態 94.00以上 低速風扇開 88.00以

28、下 低速風扇關 98.00以上 高速風扇開 第五步：空調系統檢查(針對裝備空調的車輛) -空調關閉 檢 測 項 目 系統狀態及限值 1) 狀態3 – A/C系統 出現 2) 狀態5 – 前蒸發器 出現 第五步：空調系統檢查(針對裝備空調的車輛) -空調開啟 檢 測 項 目 系統狀態及限值 1) 發動機怠速 標準怠速+150 ± 50 rpm 2) 狀態3 – A/C請求信號 出現 3) 狀態3 – A/C繼電器 出現

29、 4) 狀態3 – A/C系統 出現 5) 狀態4 – 風扇1 出現 6) 狀態5 – 風扇2 出現 (如果裝備雙速風扇) 7) 狀態5 – 前蒸發器 出現 第六步：駕駛檢查 駕駛過程中包括：節氣門開度大于10％，持續15秒以上，以檢查氧傳感器故障；直接檔，車速達到 80 km/h時，收油門滑行 5 秒鐘以上，以檢查車速傳感器故障。 檢 測 項 目 系統狀態及限值 1) 發動機故障指示燈 滅 2) 故障碼 無 3)

30、 冷卻液溫度 80 ~ 94 °C 4) 電瓶電壓 13.5 ~ 14.5 V 5) 進氣歧管絕對壓力傳感器 20 kPa ~ 大氣壓 6) 節氣門位置傳感器工作范圍 0 ~ 99.6% 7) 氧傳感器 50 ~ 950 mV 3.故障代碼及零部件失效控制模式 3.1故障代碼及失效控制模式 - MAP傳感器 P0105-1： 進氣歧管壓力過高 故障說明： 信號線對+5V或+12V短路。- 失效控制模式： 停止補償噴油；停止自學習數據更新； 發動機未起動時，系統給定固定值，約為100kPa； 發動機運轉時，以

31、節氣門位置傳感器及轉速信號，估算壓力值。P0105-2： 進氣歧管壓力過低 故障說明： 傳感器地線、+5V或信號線開路； 信號線對地短路。 失效控制模式：(相同于P0105-1) 停止補償噴油；停止自學習數據更新；停止怠速調節； 發動機未起動時，系統給定固定值，約為100kPa； 發動機運轉時，以節氣門位置傳感器信號，估算壓力值。 3.2故障代碼及失效控制模式 - 進氣溫度傳感器 P0110-1： 進氣溫度過低 故障說明：信號線對+5V、+12V短路或與ECM開路。 失效控制模式： 默認值約為45℃； 設定值 = 默認值 當 冷卻液溫度傳感器故障或冷卻液溫度值高于默認值

32、； 設定值 = 冷卻液溫度 @ 冷卻液溫度值低于于默認值。P0110-2： 進氣溫度過高 故障說明： 信號線對地短路。 失效控制模式：(相同于P0110-1) 默認值約為45℃； 設定值 = 默認值 當 冷卻液溫度傳感器故障或冷卻液溫度值高于默認值； 設定值 = 冷卻液溫度 當 冷卻液溫度值低于于默認值。 3.3故障代碼及失效控制模式 - 冷卻液溫度傳感器 P0115-1： 冷卻液溫度過低 故障說明： 信號線對+5V、+12V短路或與ECM開路。 失效控制模式： 默認值標定為發動機正常工作水溫(如：80℃)； 設定值 = 以進氣溫度傳感器值估算，并隨發動機運轉時間

33、遞增；但最高不超過默認值； 設定值= 默認值 當 發動機運轉 511秒后； 水箱電動風扇將開啟。P0115-2： 冷卻液溫度過高 故障說明： 信號線對地短路。 失效控制模式：(相同于P0115-1) 默認值標定為發動機正常工作水溫(如：80℃)； 設定值 = 以進氣溫度傳感器值估算，并隨發動機運轉時間遞增；但最高不超過默認值； 設定值= 默認值 @ 發動機運轉 511秒后； 水箱電動風扇將開啟。 3.4故障代碼及失效控制模式 - 氧傳感器 P0130-4： 氧傳感器無信號 故障說明：> 信號線與ECM開路。 失效控制模式：> 不進入閉環控制 P0170-1： 氧傳

34、感器濃信號時間長 故障說明：> 信號線與+5V、+12V短路或供油系統故障。 失效控制模式：> 不進入閉環控制。 P0170-2： 氧傳感器稀信號時間長 故障說明：> 信號線對地短路或供油系統故障。 失效控制模式：> 不進入閉環控制。 3.5故障代碼及失效控制模式 - 碳罐電磁閥電路故障 P0443-1： 碳罐電磁閥與蓄電池短路 故障說明：> 碳罐電磁閥控制線路與電瓶短路； 失效控制模式：> 無補救措施。 P0443-2：碳罐電磁閥對地短路或開路 故障說明：> 碳罐電磁閥控制線路對地短路、接插件脫落或電磁閥損壞； 失效控制模式： > 無補救措施。 故障代碼及失效控制模

35、式 - 冷卻風扇電路故障 P0480-1和P0481-1： 風扇繼電器電路對蓄電池短路 故障說明： P0480-1：低速風扇繼電器與蓄電池短路 P0481-1：高速風扇繼電器與蓄電池短路 失效控制模式： 無補救措施，低速系統故障后，待水溫上升至高速風扇起動。 P0480-2和P0480-2： 風扇繼電器電路對地短路或開路 故障說明： P0480-2：低速風扇繼電器對地短路或開路 P0481-2：高速風扇繼電器對地短路或開路 失效控制模式： 無補救措施，低速系統故障后，待水溫上升至高速風扇起動。故障代碼及失效控制模式 車速傳感器線路故障 P0500-0：車速傳感器電路

36、故障 故障說明： 傳感器或其線路對+12V、地線短路；與ECM開路；傳感器損壞； 失效控制模式： 強制性通過限制發動機最高轉速，達到限制車速的目的；通常限制整車直接檔車速在 50km/h 以內。故障代碼及失效控制模式 - 怠速控制故障 P0505-0：怠速控制系統故障 故障說明： 線束端子錯誤、進氣系統漏氣、怠速閥孔堵塞和閥體損壞可能導致怠速控制系統故障。 失效控制模式：> 無補救措施。 故障代碼及失效控制模式 - 系統電壓超高 P0560-0：系統電壓超高 故障說明： 使用錯誤的電瓶或發電機調節器故障，將導致系統電壓超高。 失效控制模式： 無補救措施；應及時排除故

37、障，否則系統零部件將受嚴重?fù)p害。 4.使用保養及常見故障排除方法 4.1故障診斷手段 發動機故障指示燈： 當系統或零部件出現故障時，它提醒車輛駕駛?cè)藛T及時維修。 “發動機故障指示燈”代碼頻閃(適于應急故障處理)： 這是最經濟，簡單獲取故障代碼的手段。 系統故障讀碼器(適合作為隨車工具)； 讀碼器可方便、快速地讀取系統故障代碼。 電噴系統故障診斷儀(適用于維修站及整車下線檢查): 德?tīng)柛９疽严蛑袊?guó)的診斷儀公司發放了系統通訊協議，其產品如： “電眼睛”、 “修車王”、 “車博士”等，可用于本系統的故障診斷和發動機工作狀態分析。 PC-HUD分析軟件: 德?tīng)柛Ｌ峁㏄C-H

38、UD軟件，可使用普通計算機進行發動機的狀態分析和故障診斷。 5使用保養及故障排除方法 5.1日常使用及保養 汽油應使用說明書規定標號的優質無鉛汽油； 機油消耗異常時，應盡快解決，因?yàn)闄C(jī)油中所含的磷會使氧傳感器及三元催化器失效； 發動機故障燈在發動機運行過程中點亮，務必盡快查明原因并排除； 發動機或整車每隔一個月應運轉一次，以防止噴嘴和油泵結膠； 起動發動機時，不得操作發動機上任何機構(包括油門)，天冷時, 可切 開離合器； ECM具有防潮功能, 但不得使用高壓水槍沖涮其外殼； 汽油濾清器每7,000 ~ 10,000km更換一次； 正常使用條件下，每4萬公里或兩年清洗噴嘴

39、和節流閥體。 5.2維修工具 電噴系統零部件的拆裝：常用汽車機械零部件拆卸工具； 電噴系統電路及系統電信號：數字式萬用表(帶蜂鳴)； 燃油壓力表, 量程0 ~ 1 MPa； 電噴系統故障診斷及發動機工作狀況檢測 1) 汽車電噴系統故障診斷儀； 2) 486配置以上計算機, Windows 95 以上操作系統, 德?tīng)柛Ｓ? 故障診斷軟件 (PC-Hud)和接口連線 (有條件可使用)； 3) 電噴系統故障讀碼卡 (應急使用)。 5.3排故時的注意事項 電噴系統零部件的可靠性較高，當整車或發動機出現異常時，首先檢查相關的機械零部件、系統接插件和線束狀況；在確定零部件損壞之

40、前，應反復進行替換試驗檢查。在進行更換ECM檢查時，務必注意該車是否裝備電腦防盜器。若是，先給防盜器斷電，再更換ECM，否則新ECM將會被防盜鎖定而不能在其它車上工作。 拆卸燃油系統零部件時(如：更換濾清器、拆卸油泵或油軌進/回油管路)，先用抹布遮擋在油管接頭處，再小心松開接頭以泄除管路油壓。操作過程中應避免燃油濺落到發動機及其高溫排氣管路上。 不得采用拔火花塞引線的方法檢查點火系統是否工作，因?yàn)閲娮烊栽诠ぷ?，噴出而未使用的汽油?huì)在三元催化器中燃燒并迅速造成破壞；當電瓶電壓不足或起動機故障時，不得長時間使用外力的方法起動發動機，因?yàn)橄到y(tǒng)通電后，只要收到發動機轉動信號，噴油就開始；若發動機長

41、時間不著車，未燃燒的燃油就會積存在三元催化器內，一旦發動機開始工作，積存的燃油就會損壞催化器。 在點火開關接通的情況下，不要拆卸系統電器零部件，以免損壞相關零部件。 系統應使用抗干擾型火花塞和高壓線，非阻抗型的火花塞和高壓線會對ECM內的點火線圈驅動模塊產生不良影響，甚至可能損壞ECM。 絕大多數的電噴零件是不可修復的，在確認零件損壞后, 一般是更換處理。 6 常見故障 6.1加速無力 檢查油箱油量、燃油濾清器； 檢查排氣系統是否堵塞，如：三元催化器是否因燒機油或破碎而堵塞； 檢查油路壓力及油嘴。 6.2油耗異常高 在確定發動機機械部件及氧傳感器狀態正常后，運轉發動機觀

42、察氧傳感器讀數，在正常水溫下，若讀數始終大于500 mV，檢查噴油嘴是否 漏油、水溫傳感器、歧管壓力傳感器電壓讀數是否正常。未裝空調車顯示空調系統故障 檢查預留的空調插頭是否被污染，清潔后做防塵保護，然后斷開ECM電源，斷電10分鐘后恢復。 6.3ECM被防盜器鎖死 更換防盜器和ECM，根據防盜器的安裝程序起動防盜功能，將鎖死的ECM寄回德?tīng)柛＝饷芎罅糇鱾溆谩? 6.4防盜鑰匙丟失或防盜器損壞 第一步：ECM被防盜器鎖死的方法處理； 第二步：與防盜器供應商取得聯系，要求相應服務。 結 論 在維

43、修電噴管理系統的過程中，控制數據是不能修改的，固化在發動機控制模塊(ECM)內的控制數據是經過試驗優化的，它能滿足排放法規的嚴格驗證。只有電噴系統的開發廠商才有權和有能力在履行完備的批準程序后對其進行修改。 電噴系統零部件的可靠性較高，當整車或發動機出現異常時，首先檢查相關的機械零部件、系統接插件和線束狀況；在確定零部件損壞之前，應反復進行替換試驗檢查。在進行更換ECM檢查時，務必注意該車是否裝備電腦防盜器。若是，先給防盜器斷電，再更換ECM，否則新ECM將會被防盜鎖定而不能在其它車上工作。 拆卸燃油系統零部件時(如：更換濾清器、拆卸油泵或油軌進/回油管路)，先用抹布遮擋在油管接頭處，再小

44、心松開接頭以泄除管路油壓。操作過程中應避免燃油濺落到發動機及其高溫排氣管路上。 不得采用拔火花塞引線的方法檢查點火系統是否工作，因?yàn)閲娮烊栽诠ぷ?，噴出而未使用的汽油?huì)在三元催化器中燃燒并迅速造成破壞；當電瓶電壓不足或起動機故障時，不得長時間使用外力的方法起動發動機，因?yàn)橄到y(tǒng)通電后，只要收到發動機轉動信號，噴油就開始；若發動機長時間不著車，未燃燒的燃油就會積存在三元催化器內，一旦發動機開始工作，積存的燃油就會損壞催化器。 在排除故障時，需要注意，通過對這些故障的排除我們可以總結2點。一是在工作中要打破常規思維，要學會以變應變。因?yàn)槲覀冾^腦中已經形成的一些結論以及思考方法，并不一定是完全正確的

45、，有時甚至一些資料中也會存在一些錯誤，會對我們產生誤導。要敢于懷疑自己，不能一成不變，思想上要常變常新，不能死鉆牛角尖。二是對于一例較為復雜的故障，學會采用“冷處理”的維修方法。就是不要急于動手，先做好準備工作后，再來解決會更容易找到問題的切入點。采用這種“冷處理”的維修方法在實際工作中是很有好處的。因?yàn)橛行┫鄬?duì)復雜的故障現象，只有在將準備工作做得很充分的情況下，做出條理清晰的維修方案，這些問題才可能會迎刃而解，達到事半功倍的效果。 我們經過以上的了解，知道了江鈴全順4G64發動機電噴管理系統的基本構造及典型故障，維修原理，我們更應該學習新的知識。當今社會科技一日千里，尤其是汽車工業技術，如

46、果我們不跟上社會的潮流，我們會被社會所淘汰，被汽車工業所拋棄，我們只有不斷地學習新的知識才能適應這個科技發達的社會，才能在汽車行業中有立足之地。 參考文獻 1、關文達，汽車構造[M]，清華大學出版社，2009年1月第二版。 2、張西振，機械工業出版社，[M]，2009年一月第一版。 3、劉越琪，機械工業出版社，[M]，2002年。 4、劉仲國，機械工業出版社，[M]，2001年。 5、黃海波，機械工業出版社，[M]，2001年。 致 謝 非常感謝高維老師、戴曉峰老師、王武林老師在我大學的最后學習階段——畢

47、業設計階段，給予我們的指導。從最初的定題，到資料收集，到寫作、修改，到論文定稿，他們都耐心的指導和無私的幫助。為了指導我們的畢業論文，他們放棄了自己的休息時間，他們的這種無私奉獻的敬業精神令人欽佩，在此我向他們表示我誠摯的謝意。同時，感謝所有任課老師和所有同學這三年來給予我的指導和幫助，是他們教會了我專業知識，教會了我如何學習，教會了我如何做人。正是由于他們，我才能在各方面取得顯著的進步，在此向他們表示我由衷的謝意，并祝所有的老師培養出越來越多的優秀人才，桃李滿天下！ 通過這一階段的努力，我的畢業論文《全順4G64發動機電噴管理系統故障診斷與維修》終于完成了，這意味著大學生活即將結束。在本論

48、文的寫作過程中，我的導師高維老師傾注了大量的心血，從選題到開題報告，從寫作提綱，到一遍又一遍的指出每稿中的具體問題，嚴格把關，循循善誘，在此我再次表示衷心感謝。在大學階段，我在學習上和思想上都受益非淺，這除了自身的努力外，與各位老師、同學和朋友的關心、支持和鼓勵是分不開的。 另外，感謝校方給予我這樣一次機會，能夠獨立地完成一個課題，并在這個過程當中給予我各種方便，是我在即將離校的最后一段時間里，能夠更多學習一些實踐應用知識，增強了我時間操作和動手應用能力，提高了獨立思考的能力。在這對我的母校表示感謝。 三年寒窗，所收獲的不僅僅是愈加豐厚的知識，更重要的是在閱讀、實踐中所培養的思維方式、表達能力和廣闊視野。很慶幸這些年來我遇到了許多恩師益友，無論在學習上、生活上還是在工作上都給予了我無私的幫助和熱心的照顧，讓我在諸多方面都有所成長。感恩之情難以用語言量度，謹以最樸實的話語致以最崇高的敬意。 作者： 29
