一級直齒圓柱齒輪減速器設計.ppt

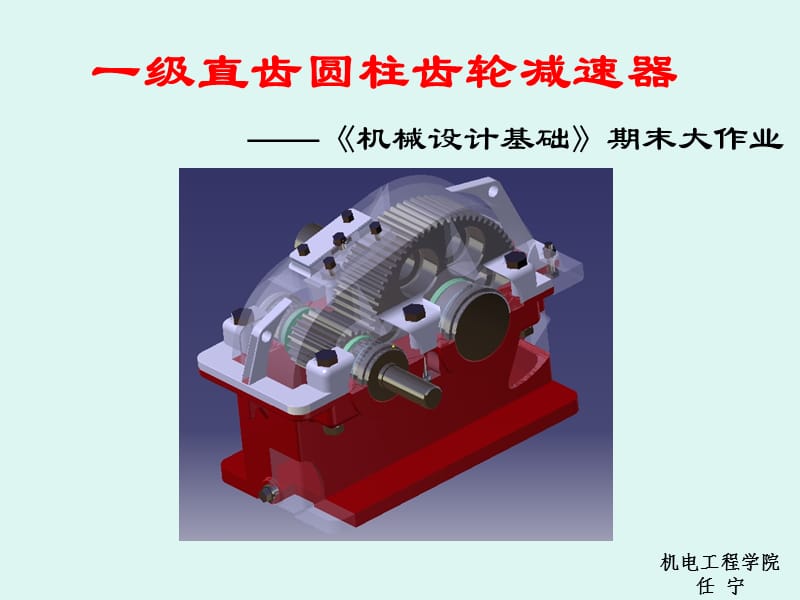

一級直齒圓柱齒輪減速器,機械設計基礎期末大作業,機電工程學院 任 寧,設 計 題 目,帶式輸送機傳動裝置設計,2,帶式輸送機傳動裝置設計,設計方案：3個,方案1,方案2,方案3,帶式輸送機傳動裝置設計,設計方案： 基本數據：輸送帶拉力、輸送帶速度、卷筒直徑,帶式輸送機傳動裝置設計,設計方案： 基本數據：輸送帶拉力、輸送帶速度、卷筒直徑 工作條件：,1. 單向傳動； 2. 載荷均勻； 3. 采用軟齒面。,設計任務,編寫直齒圓柱齒輪傳動的設計計算說明書一份。（16開論文紙，不少于2000字）；,說明書目錄：,一、設計方案 二、基本數據：輸送帶拉力、輸送帶速度、卷筒直徑 三、工作條件 四、設計步驟 1. 電動機選擇 2. 傳動裝置總體設計 （1）計算總傳動比和分配各級傳動比 （2）計算傳動裝置的運動和動力參數 3. 齒輪傳動設計,11,認識減速器,減速器是原動機和工作機之間獨立的閉式傳動裝置，用來降低轉速、傳遞動力、增大轉矩，以滿足工作需要。 減速器主要由箱體、軸系零件和附件三部分組成。,為了便于軸系零件的安裝和拆卸，箱體通常制成剖分式。 剖分面一般取在軸線所在的水平面內（即水平剖分），以便于加工。,箱體作用：支承和固定軸系零件。（箱體必須具有足夠的強度和剛度，以免引起沿齒輪齒寬上載荷分布不勻。） 為了增加箱體的剛度，通常在箱體上制出筋板。,13,13,箱蓋,箱座,軸承旁 連接螺栓,軸承座孔,14,14,封油環,軸承,大齒輪,由于齒輪和軸承可能分別采用潤滑油和潤滑脂，此時二者不能相混，否則軸承潤滑脂被沖走，故應在軸承處采用密封裝置“擋油環” 。,15,15,視孔蓋,通氣螺塞,吊鉤,吊耳,墊片,16,油面指示器,放油螺塞,軸承蓋,地腳螺栓孔,起蓋螺釘,定位銷,肋板,毛氈密封圈,定位銷作用：鏜軸承孔定位用，錐度1：50 兩個， 對角線布置。 起蓋螺釘作用：起蓋用 ，兩個對角線布置。,17,一級圓柱齒輪減速器,17,18,19,20,21,22,減速器內部結構,23,減速器下箱體,24,減速器上箱體,箱蓋和箱座之間用螺栓聯接成一整體。 為了使軸承座旁的聯接螺栓盡量靠近軸承座孔，并增加軸承支座的剛性，應在軸承座旁制出凸臺。 設計螺栓孔位置時，應注意留出扳手空間。,當高速級的小齒輪直徑和軸的直徑相差不大（df-d67mn）時，將小齒輪與軸制成一體，稱為齒輪軸。 大齒輪與軸分開制造，用普通平鍵作周向固定。,軸承端蓋與箱體座孔外端面之間墊有調整墊片組，以調整軸承游隙，保證軸承正常工作。,軸肩,軸套,軸承端蓋,封油環,調整墊片,深溝球軸承,（1）觀察孔蓋板（視孔蓋）： 為了檢查傳動零件的嚙合情況，并向箱體內加注潤滑油。 視孔蓋平時用螺釘固定在箱蓋上，蓋板下墊有有紙質密封墊片,以防漏油。,（2）通氣器（通氣螺塞）： 通氣器用來溝通箱體內、外的氣流，箱體內的氣壓不會因減速器運轉時的油溫升高而增大，從而提高了箱體分箱面、軸伸端縫隙處的密封性能。 通氣器多裝在箱蓋頂部或視孔蓋上，以便箱內的膨脹氣體自由溢出。,（5）油面指示器（油標） 為了檢查箱體內的油面高度，及時補充潤滑油，應在油箱便于觀察和油面穩定的部位，裝設油面指示器。,30,31,油標,放油螺塞,吊鉤,32,（4）放油螺塞： 換油時，為了排放污油和清洗劑，應在箱體底部、油池最低位置開設放油孔，平時放油孔用油螺塞旋緊，放油螺塞和箱體結合面之間應加防漏墊圈。,（3）起吊裝置： 為了便于搬運，需在箱體上設置起吊裝置。 箱蓋上鑄有兩個吊耳，用于起吊箱蓋。 箱座上鑄有兩個吊鉤，用于吊運整臺減速器。,33,吊鉤,吊耳,設 計 步 驟:,1. 電動機選擇 2. 傳動裝置總體設計 （1）計算總傳動比和分配各級傳動比 （2）計算傳動裝置的運動和動力參數 例子 3. 齒輪傳動設計（參考教科書P175的例題11-1。 ）,一、選擇電動機,1）確定電動機類型： 推薦Y系列380V，三相異步電動機 2）計算電動機功率 設：工作機（卷筒）所需功率Pw 電動機至工作機之間傳動裝置的總效率為 電動機需要的功率Pd,35,式中， kW F為工作機（卷筒）的阻力(輸送帶拉力) ，N； v為工作機的線速度(輸送帶速度) ，m/s； 為工作機的效率。 總效率為： 其中， 分別為傳動裝置中每一傳動副（齒輪、帶或鏈）、每對軸承、每個聯軸器的效率。（p4）,36,3）確定電動機轉速,已知卷筒轉速為nw（r/min） 電動機轉速的可選范圍為 其中， 為各級傳動的合理傳動比范圍（p196，表14-2 ）。 常用轉速有750r/min,1000r/min,1500r/min,37,根據選定的電動機類型、功率和轉速，由表12-1表12-14查出電動機型號； 記錄其型號、額定功率、滿載轉速、外形尺寸、中心高、軸伸尺寸、鍵連接尺寸、地腳尺寸等參數備用； 設計傳動裝置時，一般按工作機實際需要的電動機輸出功率Pd計算，轉速則取滿載轉速。,38,1 計算總傳動比及分配各級傳動比,傳動裝置的總傳動比為： 式中，nm為電動機滿載轉速，r/min； nw為工作機轉速， r/min。 多級傳動中，總傳動比應為： 式中， 為各級傳動機構的傳動比。,39,在已知總傳動比要求時，如何合理選擇和分配各級傳動比，要考慮以下幾點：,（1）各級傳動機構的傳動比應盡量在推薦范圍內選取（表1-6）。 （2）應使傳動裝置結構尺寸較小，重量較輕。 （3）應使各傳動件尺寸協調，結構勻稱合理，避免干涉碰撞。,40,注意：,傳動裝置的實際傳動比要由選定的齒數或標準帶輪直徑準確計算，因而與要求的傳動比可能有誤差。 一般允許工作機實際轉速與要求轉速的相對誤差為（35）%。,41,2 計算傳動裝置的運動和動力參數計算,設一傳動裝置從電動機到工作機有三軸，依次為、軸，則： （1）各軸轉速（r/min）,i0, i1, i2分別為電動機軸至軸、 至軸， 至 軸間的傳動比。,（2）各軸功率（kW）,01, 12, 23分別為電動機軸至軸、 至軸， 至 軸間的傳動效率。,（3）各軸轉矩（N.m）,（1）選擇齒輪材料、熱處理方法及精度等級,減速器為一般齒輪傳動，圓周速度不會太大，根據教科書P168的表112，初選8級精度。,（2）按齒面接觸疲勞強度設計齒輪,（3）主要參數選擇和幾何尺寸計算,齒數 對于閉式軟齒面齒輪傳動，通常z1在2040之間選取。為了使重合度較大，取z120，則z2iz1。 模數m=d1/z1 標準模數應大于或等于上式計算出的模數。 分度圓直徑d1 中心距a 齒輪寬度b 大齒輪寬度 小齒輪寬度 其他幾何尺寸的計算（齒頂圓直徑、齒根圓直徑 ）,（4）按輪齒彎曲強度校核齒輪,（5）驗算圓周速度,注意事項：,齒輪需要計算的參數：a，m，z1,z2,b1, b2, dai, dfi, di; 模數應取標準值，齒寬和其他結構尺寸應盡量圓整； 小齒輪齒寬b1應比大齒輪齒寬b2大510 mm，取齒寬系數d=11.2； 材料一般取45鋼，Pd5.5 kW時用合金鋼如40Cr等。,設計中應注意的問題,1. 輸入（出）軸外伸端長度、直徑應與聯軸器孔徑匹配。,49,設 計 步 驟,1、計算工作機(滾筒)所需功率和轉速：,50,2、電動機輸出功率：,3、 確定電動機額定功率,4、確定電動機轉速：,51,滾筒工作轉速：,所需電機轉速：,5、確定電機型號：,查課程設計手冊，根據 和 定電機型號,6、計算總傳動比：,52,7、分配傳動比：,8、計算各軸的轉速、功率和轉矩；,
