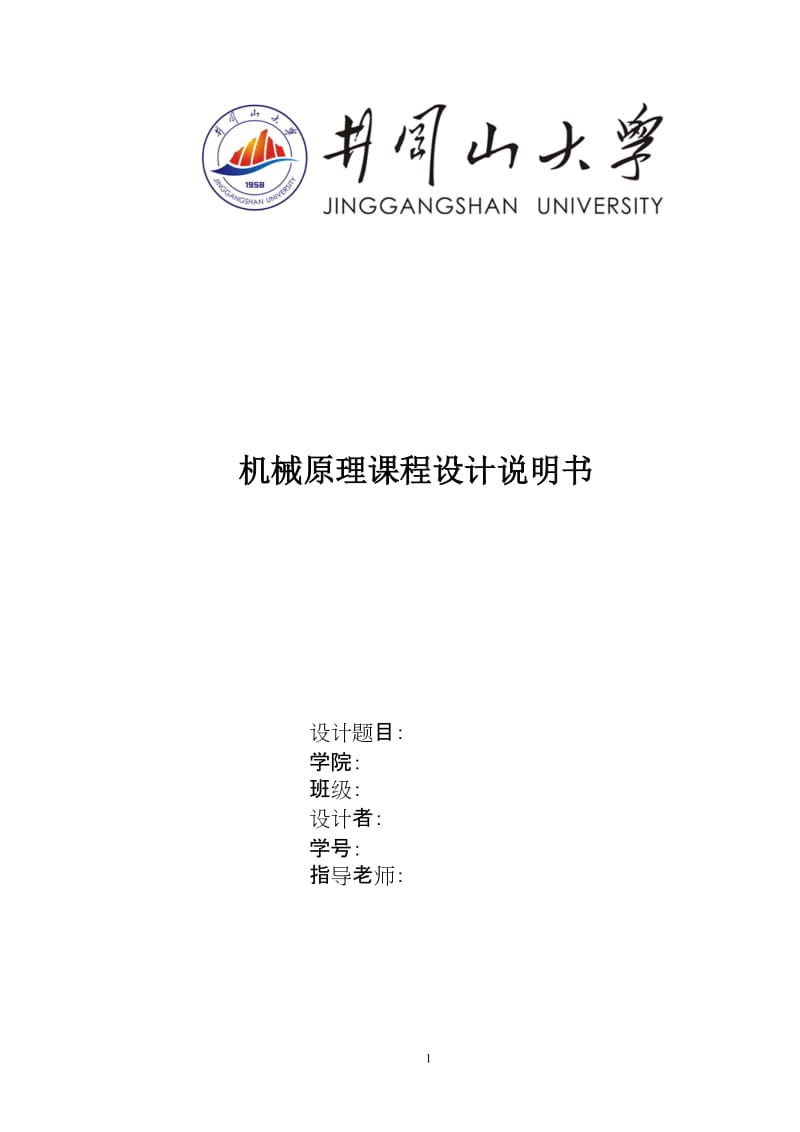

  • 機械原理課程設計說明書 設計題目:學院:班級:設計者:學號:指導老師: 目 錄目 錄 2一、機構簡介與設計數據 31.1.機構簡介 31.2機構的動態靜力分析 31.3凸輪機構構設計 31.4.設計數據 4二、壓床機構的設計 52.1.傳動方案設計 52.1.1.基于擺桿的傳動方案 52.1.2.六桿機構A 52.1.3.六桿機構B 62.2.確定傳動機構各桿的長度 6三.傳動機構運動分析 83.1.速度分析 83.2.加速度分析 103.3. 機構動態靜力分析 113.4.基于soildworks環境下受力模擬分析: 14四、凸輪機構設計 17五、齒輪設計 195.1.全部原始數據 195.2.設計方法及原理 195.3.設計及計算過程 19參考文獻 21 一、機構簡介與設計數據1.1.機構簡介圖示為壓床機構簡圖,其中六桿機構為主體機構圖中電動機經聯軸器帶動三對齒輪將轉速降低,然后帶動曲柄1轉動,再經六桿機構使滑塊5克服工作阻力而運動為了減少主軸的速度波動,在曲柄軸A 上裝有大齒輪并起飛輪的作用。

    在曲柄軸的另一端裝有油泵凸輪,驅動油泵向連桿機構的供油a)壓床機構及傳動系統1.2機構的動態靜力分析已知:各構件的重量G及其對質心軸的轉動慣量Js(曲柄1和連桿4的重力和轉動慣量(略去不計),阻力線圖(圖9—7)以及連桿機構設計和運動分析中所得的結果要求:確定機構一個位置的各運動副中的反作用力及加于曲柄上的平衡力矩作圖部分亦畫在運動分析的圖樣上1.3凸輪機構構設計已知:從動件沖程H,許用壓力角[α?].推程角δ遠休止角δ?,回程角δ',從動件的運動規律見表9-5,凸輪與曲柄共軸要求:按[α]確定凸輪機構的基本尺寸.求出理論廓線外凸曲線的最小曲率半徑ρ選取滾子半徑r,繪制凸輪實際廓線以上內容作在2號圖紙上1.4.設計數據設計內容連桿機構的設計及運動分析符號單位mm度mmr/min數據I50140220601201501/21/41001/21/2II60170260601201801/21/4901/21/2III70200310601202101/21/4901/21/2連桿機構的動態靜力分析及飛輪轉動慣量的確定[δ]G2G3G5N1/3066044030040000.280.0851/30106072055070000.640.21/3016001040840110001.350.39凸輪機構設計[a]ΦΦSΦˊ0mm0161204080207518130387520901813542652075二、壓床機構的設計2.1.傳動方案設計2.1.1.基于擺桿的傳動方案優點:結構緊湊,在C點處,力的方向與速度方向相同,所以傳動角,傳動效果最好;滿足急回運動要求;缺點:有死點,造成運動的不確定,需要加飛輪,用慣性通過;2.1.2.六桿機構A優點:能滿足要求,以小的力獲得很好的效果;缺點:結構過于分散:2.1.3.六桿機構B優點:結構緊湊,滿足急回運動要求;缺點: 機械本身不可避免的問題存在。

    綜合分析:以上三個方案,各有千秋,為了保證傳動的準確性,并且以滿足要求為目的,我們選擇方案三2.2.確定傳動機構各桿的長度已知: , ,,如右圖所示,為處于兩個極限位置時的狀態根據已知條件可得: 在三角形和中用余弦公式有:由上分析計算可得各桿長度分別為: 三.傳動機構運動分析項目數值單位3.1.速度分析已知: ,逆時針;      大小     √ 方向       鉛垂      √      選取比例尺,作速度多邊形如圖所示;由圖分析得:=0.004×18.71=0.07484m/s=0.004×121.5=0.486m/s=0.004×28.06=0.11224m/s=0.004×20.7=0.0828m/s=0.004×14.36=0.05744m/s=0.004×69.32mm =0.27728m/s=0.004×14.03mm =0.05612m/s∴==0.486/0.223185=2.178rad/s (順時針)ω==0.07484/0.1=0.7484rad/s (逆時針)ω==0.05744/0.0375=1.532rad/s (順時針) 速度分析圖:項目數值2.1780.7481.532單位3.2.加速度分析10.4722×0.049285=5.405m/s2=2.1782×0.223185=1.059m/s2=0.7482×0.1=0.056m/s2 =1.5322×0.0375=0.088m/s2 = anCD+ atCD= aB + atCB + anCB大?。?? √ ? √ ? √方向: ? C→D ⊥CD B→A ⊥BC C→B選取比例尺μa=0.04(m/s2)/mm,作加速度多邊形圖=0.04×113.53=4.5412m/s2=0.04×170.29=6.8116m/s2=0.04×61.3=2.452 m/s2=0.04×113.52=4.5408 m/s2aF = aE + anFE + atFE大小: √ ? √ ?方向:  √   ↑ F→E ⊥FE=0.04×129.42=5.1768 m/s2=0.04×120.97=4.8388m/s2=0.04×85.15= 3.406m/s2=0.04×129.42= 5.1768m/s2=2.452/0.223185=10.986 m/s2 (逆時針)=4.5408/0.1=45.408 m/s2 (順時針)項目數值5.405 4.5416.812 5.1774.839 3.406 10.986 45.408單位m/srad/s3.3. 機構動態靜力分析G2 G3G5FrmaxJs2Js3方案I66044030040000.280.085單位 N Kg.m21.各構件的慣性力,慣性力矩:=660×4.839/9.8=325.892N(與方向相同)=440×3.406/9.8=152.922N(與方向相反)=300×5.177/9.8=158.480N(與方向相反)=4000/10=400N=0.28×10.986=3.076N.m (順時針)=0.085×45.408=3.860N.m (逆時針)=3.076/325.892=9.439mm=3.860/152.922=25.242mm2.計算各運動副的反作用力(1)分析構件5對構件5進行力的分析,選取比例尺作其受力圖構件5力平衡: 則=-10×47.44=-474.4N=474.4N(2)分析構件2、3單獨對構件2分析:桿2對C點求力矩,可得:單獨對構件3分析:桿3對C點求矩得:解得: 對桿組2、3進行分析:R43+Fg3+G3+Rt63+ Fg2+G2+Rt12+Rn12+Rn63=0大?。骸?√ √ √ √ √ √ ? ?方向:√ √ √ √ √ √ √ √ √選取比例尺μF=10N/mm,作其受力圖則 Rn12=10×156.8=1568N; Rn63=10×49.28=492.8N.(3)求作用在曲柄AB上的平衡力矩Mb:項目Fg2Fg3Fg5MI2MI3MbRn63Rt63數值325.89152.92158.483.083.8613.42492.8265.10單位 N N.m N項目Rn12Rt12R34R45R56R61數值1568.0058.71474.4474.4121.81569.1單位 N3.4.基于soildworks環境下受力模擬分析:裝配體環境下的各零件受力分析Soild works為用戶提供了初步的應力分析工具————simulation,利用它可以幫助用戶判斷目前設計的零件是否能夠承受實際工作環境下的載荷,它是COMOSWorks產品的一部分。

    Simulation利用設計分析向?qū)橛脩籼峁┝艘粋€易用、分析的設計分析方法向?qū)б笥脩籼峁┯糜诹慵治龅男畔?,如材料、約束和載荷,這些信息代表了零件的實際應用情況Simulation使用了當今最快的有限元分析方法——快速有限元算法(FFE),它完全集成在windows環境中并與soild works軟件無縫集成,被廣泛應用于玩具、鐘表、相機、機械制造、五金制品等設計之中 連桿受力情況Soild works中的simulation模塊為我們提供了很好的零件應力分析途徑,通過對構件的設置約束點與負載,我們很容易得到每個零件在所給載荷后的應力分布情況 由于不知道該零件的具體材料,所以我選用了soild works中的合金鋼材料,并且在軸棒兩端加載了兩個負載,經過soild works simulation運算后得到上圖的應力分布圖,通過不同色彩所對應的應力,我們可以清楚的看到各個應力的分布情況,雖然負載與理論計算的數據有偏差,不過對于我們了解零件的應力分布已經是足夠了 四、凸輪機構設計符號h[α]δ0δ01δ0'單位mm(0)方案11730552585有,即有在推程過程中:由得當δ0 =550時,且00<δ<22.50,則有a>=0,即該過程為加速推程段,當δ0 =550時,且δ>=22.50, 則有a<=0,即該過程為減速推程段所以運動方程 δ0050100150200250300350400450500550S 00.3441.3492.9344.9697.2909.70912.03114.06615.65016.65517.000單位在回程階段,由 得:當δ0′=850時,且00<δ<42.50,則有a<=0,即該過程為減速回程段,當δ0′=850時,且δ>=42.50, 則有a>=0,即該過程為加速回程段所以運動方程 δ80085090095010001050110011501200S1716.85516.42615.72714.78213.62312.28910.8269.285δ12501300135014001450150015501600165S7.7166.1744.7123.3782.2191.2730.5740.1450單位凸輪廓線如下: 五、齒輪設計5.1.全部原始數據5.2.設計方法及原理考慮到負傳動的重合度雖然略有增加,但是齒厚變薄,強度降低,磨損增大:正傳動的重合度雖然略有降低,但是可以減小齒輪機構的尺寸,減輕齒輪的磨損程度,提高兩輪的承載能力,并可以配湊中心距,所以優先考慮正傳動。

    5.3.設計及計算過程1、 變位因數選擇⑴求標準中心距:⑵選取,由此可得嚙合角⑶求變位因數之和:,然后在齒數組合為的齒輪封閉線上作直線,此直線所有的點均滿足變位因數之和1.1044和中心距122.5mm的要求,所以,滿足兩齒根相等的要求 2、計算幾何尺寸由可知,該傳動為正傳動,其幾何尺寸計算如下:a.中心距變動系數:b.齒頂高變動系數:c.齒頂高: d.齒根高: e.齒全高: f.分度圓直徑: g.齒頂圓直徑: h.齒根圓直徑: i.基圓直徑: j.節圓直徑: k.頂圓壓力角: l.重合度: 滿足重合度要求m.分度圓齒厚: 參考文獻[1].孫恒,陳作模,葛文杰.《機械原理【M】》.7版.北京:高等教育出版社,2001.[2].崔洪斌,陳曹維.《AutoCAD實踐教程》.北京:高等教育出版社,2011.[3].鄧力,高飛.《soild works 2007機械建模與工程實例分析》,清華大學出版社.2008.[4].soildworks公司,生信實維公司.《soildworks高級零件和曲面建?!?機械工業出版社.2005.[5].上官林建,魏崢.《soildworks三維建模及實例教程》,北京大學出版社.2009.21。
