輸出軸機械加工工藝過程卡及工序卡

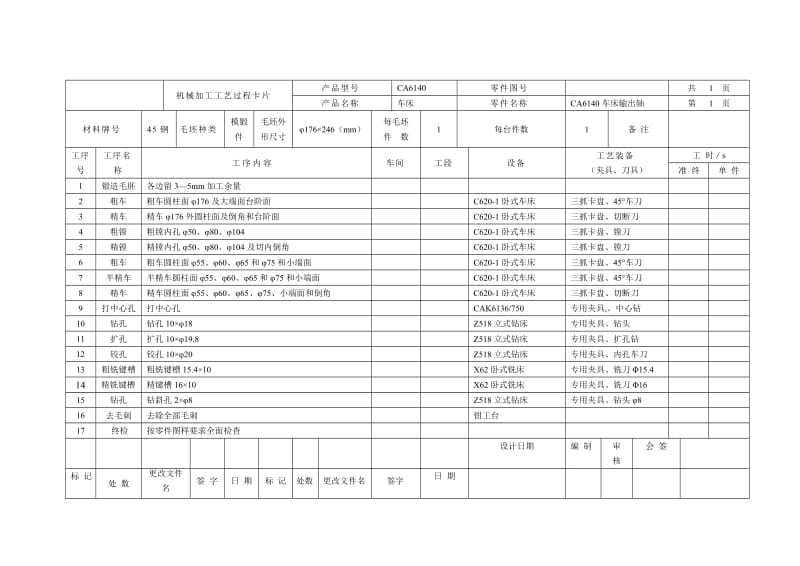

產 品 型 號 CA6140 零 件 圖 號 共 1 頁機 械 加 工 工 藝 過 程 卡 片產 品 名 稱 車床 零 件 名 稱 CA6140 車床輸出軸 第 1 頁材 料 牌 號 45 鋼 毛 坯 種 類 模鍛 件 毛坯外形尺寸 φ176×246（mm ） 每毛坯件 數 1 每臺件數 1 備 注工 時／s工 序號工 序 名稱 工 序 內 容 車 間 工 段 設 備工 藝 裝 備（夾具、刀具） 準 終 單 件1 鍛造毛胚 各邊留 3—5mm 加工余量2 粗車 粗車圓柱面 φ176 及大端面臺階面 C620-1 臥式車床 三抓卡盤、45°車刀3 精車 精車 φ176 外圓柱面及倒角和臺階面 C620-1 臥式車床 三抓卡盤、切斷刀4 粗鏜 粗鏜內孔 φ50、φ80、φ104 C620-1 臥式車床 三抓卡盤、鏜刀5 精鏜 精鏜內孔 φ50、φ80、φ104 及切內倒角 C620-1 臥式車床 三抓卡盤、鏜刀6 粗車 粗車圓柱面 φ55、φ60、φ65 和 φ75 和小端面 C620-1 臥式車床 三抓卡盤、45°車刀7 半精車 半精車圓柱面 φ55、φ60、φ65 和 φ75 和小端面 C620-1 臥式車床 三抓卡盤、45°車刀8 精車 精車圓柱面 φ55、φ60、φ65、φ75、小端面和倒角 C620-1 臥式車床 三抓卡盤、切斷刀9 打中心孔 打中心孔 CAK6136/750 專用夾具,、中心鉆10 鉆孔 鉆孔 10×φ18 Z518 立式鉆床 專用夾具、鉆頭11 擴孔 擴孔 10×φ19.8 Z518 立式鉆床 專用夾具、擴孔鉆12 鉸孔 鉸孔 10×φ20 Z518 立式鉆床 專用夾具、內孔車刀13 粗銑鍵槽 粗銑鍵槽 15.4×10 X62 臥式銑床 專用夾具、銑刀 Φ15.414 精銑鍵槽 精鍵槽 16×10 X62 臥式銑床 專用夾具、銑刀 Φ1615 鉆孔 鉆斜孔 2×φ8 Z518 立式鉆床 專用夾具、鉆頭 φ816 去毛刺 去除全部毛刺 鉗工臺17 終檢 按零件圖樣要求全面檢查 設計日期 編 制 審 核會 簽標 記 處 數 更改文件名 簽 字 日 期 標 記 處數 更改文件名 簽字日 期產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 1 頁車間 工序號 工序名稱 材料牌號金工 2 車端面 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式車床 CA6140 1夾具編號 夾具名稱 切削液I 三爪卡盤主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 粗車圓柱面 φ176 游標卡尺 300 2.67 0.52 1.5 12 粗車臺階面 游標卡尺 300 2.67 0.52 0.5 13 粗車大斷面，保持尺寸 32mm 游標卡尺 300 2.67 0.52 2 1產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 2 頁車間 工序號 工序名稱 材料牌號金工 3 車端面 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式車床 CA6140 1夾具編號 夾具名稱 切削液I 三爪卡盤主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 精車圓柱面 φ176 游標卡尺 500 1.67 0.52 0.5 62 精車臺階面 游標卡尺 500 1.67 0.52 0.5 43 精車大斷面 游標卡尺 500 1.67 0.52 1 14產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 3 頁車間 工序號 工序名稱 材料牌號金工 4 鏜內孔 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式車床 CA6140 1夾具編號 夾具名稱 切削液I 三爪卡盤 三抓卡盤主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 粗鏜內孔 φ104 內徑千分尺 300 2.67 0.52 50 252 粗鏜內孔 φ80 內徑千分尺 300 2.67 0.52 38 193 粗鏜內孔 φ50 內徑千分尺 300 2.67 0.52 23 12產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 4 頁車間 工序號 工序名稱 材料牌號金工 5 鏜內孔 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式車床 CA6140 1夾具編號 夾具名稱 切削液I 三爪卡盤主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 精鏜內孔 φ104 內徑千分尺 500 2.67 0.52 2 22 精鏜內孔 φ80 內徑千分尺 500 2.67 0.52 2 23 精鏜內孔 φ50 內徑千分尺 500 2.67 0.52 2 24 切倒角 0.14 手動 2機械加工工藝卡片產品型號 CA6140 零件圖號產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 5 頁車間 工序號 工序名稱 材料牌號金工 6 粗車圓柱面 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式車床 CA6140 1夾具編號 夾具名稱 切削液I 三爪卡盤主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 粗車小端面 游標卡尺 300 0.59 0.52 1 12 粗車圓柱面 φ75 游標卡尺 300 0.59 0.52 1.25 13 粗車圓柱面 φ65 游標卡尺 300 0.59 0.52 1.25 14 粗車圓柱面 φ60 游標卡尺 300 0.59 0.52 1.25 15 粗車圓柱面 φ55 游標卡尺 300 0.59 0.52 1.25 1產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 6 頁車間 工序號 工序名稱 材料牌號金工 7 半精車圓柱面 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式車床 CA6140 1夾具編號 夾具名稱 切削液I 三爪卡盤主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 半精車小端面 游標卡尺 300 0.59 0.52 1 12 半精車圓柱面 φ75 游標卡尺 300 1.79 0.3 0.75 13 半精車圓柱面 φ65 游標卡尺 300 1.79 0.3 0.75 14 半精車圓柱面 φ60 游標卡尺 300 1.79 0.3 0.75 15 半精車圓柱面 φ55 游標卡尺 300 1.79 0.3 0.75 1產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 7 頁車間 工序號 工序名稱 材料牌號金工 8 精車圓柱面 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式車床 CA6140 1夾具編號 夾具名稱 切削液I 三爪卡盤主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 精車小端面 游標卡尺 500 0.59 0.52 1 12 精車圓柱面 φ75 游標卡尺 500 1.79 0.3 0.5 13 精車圓柱面 φ65 游標卡尺 500 1.79 0.3 0.5 14 精車圓柱面 φ60 游標卡尺 500 1.79 0.3 0.5 15 精車圓柱面 φ55 游標卡尺 500 1.79 0.3 0.5 16 切倒角 500 1.79 手動 1 1產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 8 頁車間 工序號 工序名稱 材料牌號金工 9 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數立式鉆床 Z518 1夾具編號 夾具名稱 切削液I 專用夾主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 在 10 個工位打中心孔 500 0.28 手動 10 1234產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 9 頁車間 工序號 工序名稱 材料牌號金工 10 鉆孔 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數立式鉆床 Z518 1夾具編號 夾具名稱 切削液I 專用夾具主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 在 10 個中心孔位置鉆 Φ18 通孔 內徑千分尺 500 0.28 手動 30 1234產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 10 頁車間 工序號 工序名稱 材料牌號金工 11 擴孔 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數立式鉆床 Z518 1夾具編號 夾具名稱 切削液I 專用夾具主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 擴孔 10×φ19.8 內徑千分尺 500 0.28 手動 30 1234產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 11 頁車間 工序號 工序名稱 材料牌號金工 12 鉸孔 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數立式鉆床 Z518 1夾具編號 夾具名稱 切削液I 專用夾具主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 鉸孔 10×φ20 內徑千分尺 300 0.28 手動 30 1234產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 12 頁車間 工序號 工序名稱 材料牌號金工 13 粗銑鍵槽 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式銑床 X62 1夾具編號 夾具名稱 切削液I 專用夾具主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 粗銑鍵槽 15.4×10 外徑千分尺 300 0.39 0.063 4 1產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 13 頁車間 工序號 工序名稱 材料牌號金工 14 精銑鍵槽 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數臥式銑床 X62 1夾具編號 夾具名稱 切削液I 專用夾具主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 精銑鍵槽 16×10 外徑千分尺 500 0.39 0.063 1 1產品型號 CA6140 零件圖號機械加工工藝卡片 產品名稱 零件名稱 CA6140 輸出軸 共 14 頁 第 14 頁車間 工序號 工序名稱 材料牌號金工 15 鉆斜孔 45#毛坯種類 毛坯尺寸 每毛坯可制件數 每件臺數模鍛件 1 1設備名稱 設備型號 設備編號 同時加工件數立式鉆床 Z518 1夾具編號 夾具名稱 切削液I 專用夾具主軸轉速 切削速度 進給量 切削深度工步號 工步內容 工藝裝備 r/min m/min mm/r mm 進給次數1 鉆斜孔 2×φ8 內徑千分尺 500 0.39 0.063 1 2。
