用NTC熱敏電阻設計制作體溫計

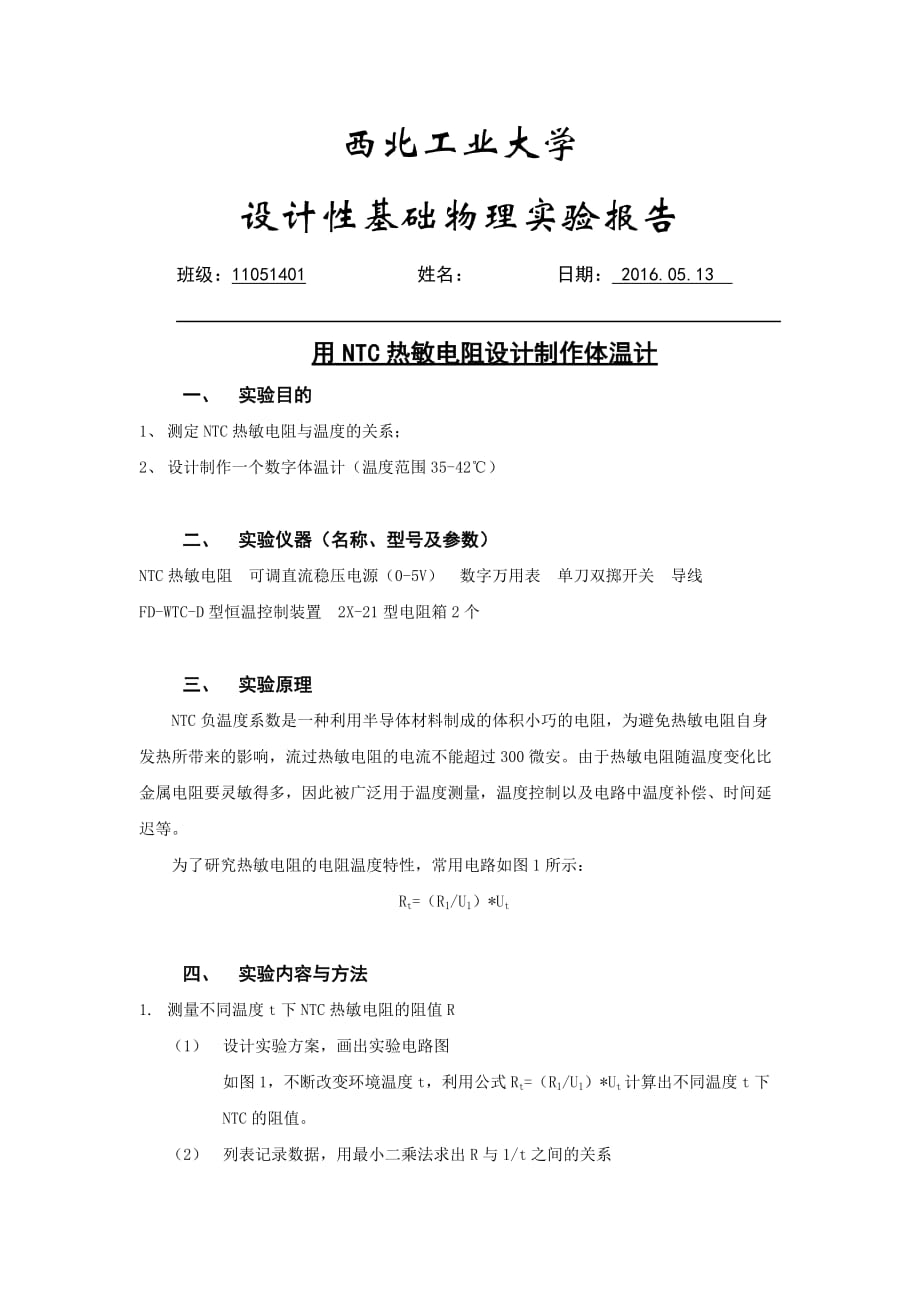

西北工業大學設計性基礎物理實驗報告班級：11051401 姓名： 日期： 2016.05.13 用NTC熱敏電阻設計制作體溫計一、 實驗?zāi)康?、 測定NTC熱敏電阻與溫度的關系；2、 設計制作一個數字體溫計（溫度范圍35-42℃）二、 實驗儀器（名稱、型號及參數）NTC熱敏電阻 可調直流穩壓電源（0-5V） 數字萬用表 單刀雙擲開關 導線FD-WTC-D型恒溫控制裝置 2X-21型電阻箱2個三、 實驗原理NTC負溫度系數是一種利用半導體材料制成的體積小巧的電阻，為避免熱敏電阻自身發熱所帶來的影響，流過熱敏電阻的電流不能超過300微安由于熱敏電阻隨溫度變化比金屬電阻要靈敏得多，因此被廣泛用于溫度測量，溫度控制以及電路中溫度補償、時間延遲等為了研究熱敏電阻的電阻溫度特性，常用電路如圖1所示： Rt=（R1/U1）*Ut四、 實驗內容與方法1. 測量不同溫度t下NTC熱敏電阻的阻值R（1） 設計實驗方案，畫出實驗電路圖如圖1，不斷改變環境溫度t，利用公式Rt=（R1/U1）*Ut計算出不同溫度t下NTC的阻值。
2） 列表記錄數據，用最小二乘法求出R與1/t之間的關系2. 設計數字體溫計如圖2電路圖所示，根據第一問中得到的R與1/t之間的關系，取35℃與42℃為邊界，聯立解出R1和R2計算各元件的數值，使數字電壓表的mV示數即為溫度示數根據設計的電路圖搭建數字溫度計，進行調試：（1） 測量不同溫度時，數字體溫計的電壓示數，并繪制校準曲線；（2） 根據校準曲線，對設計的電路進行改進，使誤差不超過1℃ 五、 實驗數據記錄與處理（列表記錄數據并寫出主要處理過程）不同溫度下的NTC阻值數據記錄表格（R1=10000Ω U=4.77V）t/℃313233343536373839404142U1/V2.702.883.003.053.153.253.403.413.423.463.523.54Ut/V2.041.901.751.701.581.551.461.401.371.331.271.23Rt/Ω7555.556597.225833.335573.775015.874769.234294.114105.574005.843843.933607.953474.57經過線性擬合b=451269.94 a=-7586.20 r=0.9487所以回歸方程為：R=451269.94*1/t-7586.20當T=35和42時，解方程組4770R2/(R1+R2+Rt)=35 解R1=8126.7.2Ω4770R2/(R1+R2+Rt)=42 得R2=99.21Ω調整R2，獲得較為準確的體溫計（此時R1=8126.7Ω R2=117.2Ω）校準后誤差在0.1攝氏度以內。
六、 實驗分析與討論1. 為了確定零功率狀態下的NTC熱敏電阻的最大電流值，應在要求范圍內選擇測量起點和測量中點測量最大電流，然后取二者最小值2. NTC熱敏電阻阻值與溫度為指數關系，因此試驗中采取T的倒數進行擬合經過泰勒展開已證明在小區間內可進行此種線性擬合3. 接通電源錢，合理選取各項有關參數，避免損壞器件，影響實驗的進行4. 實驗過程中最好一直升溫，因?yàn)镹TC熱敏電阻和恒溫裝置中溫度計的熱響應時間存在差異，一直升溫可減少該響應時間引起的誤差5. 測量NTC熱敏電阻的溫度特性時采用伏安法而不是平衡電橋法的原因：（1）平衡點橋法雖然可以直接讀出待測電阻的阻值，但對于NTC熱敏電阻，其阻值對溫度變化十分敏感，改變外界因素造成的溫度的微小變化都會對電橋平衡產生較大影響；（2）平衡電橋法電路較之伏安法更復雜。
