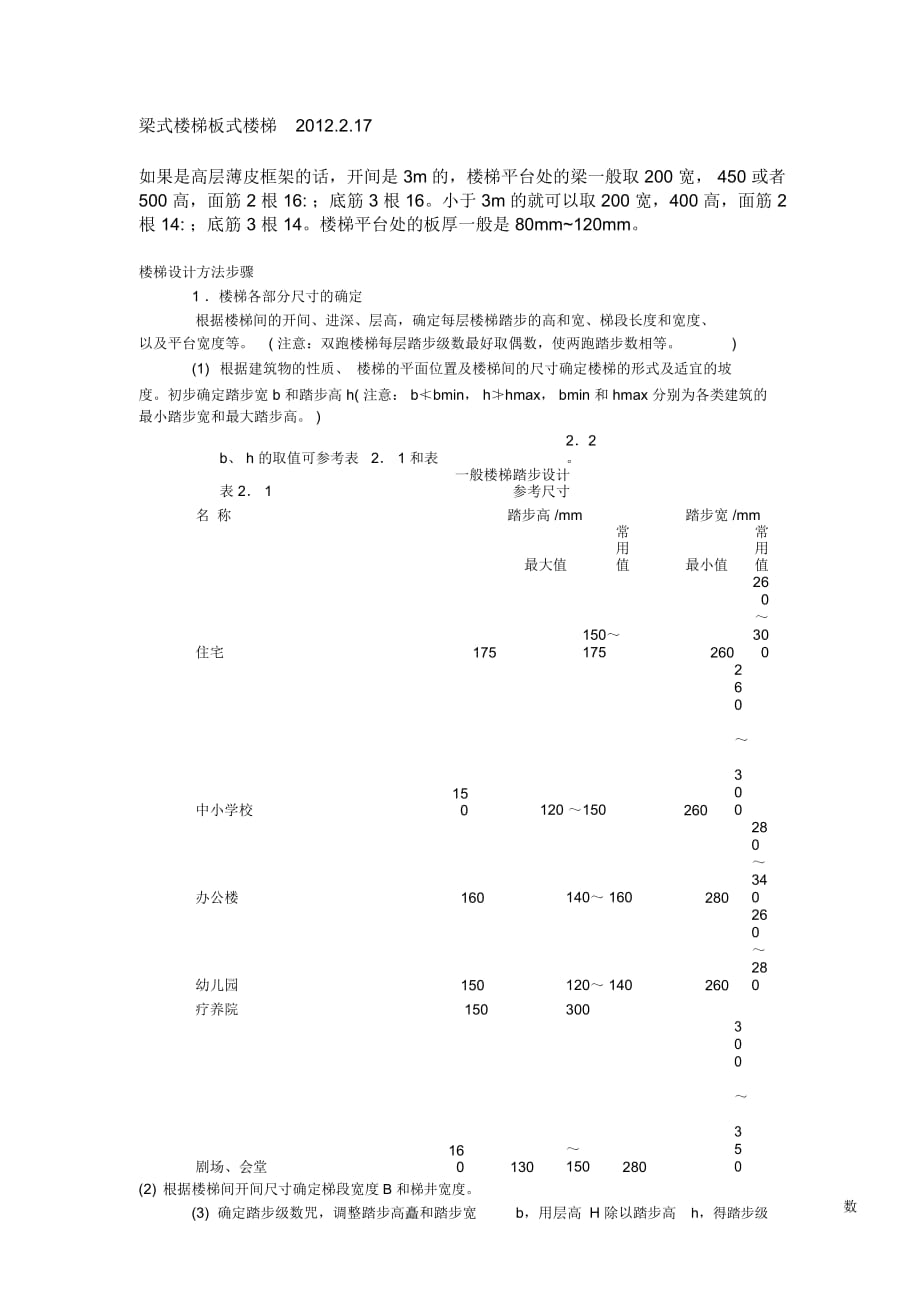

梁式樓梯板式樓梯 2012.2.17如果是高層薄皮框架的話，開間是 3m的，樓梯平臺處的梁一般取 200 寬， 450 或者 500 高，面筋 2 根 16: ；底筋 3 根 16小于 3m的就可以取 200 寬，400 高，面筋 2 根 14: ；底筋 3 根 14樓梯平臺處的板厚一般是 80mm~120mm樓梯設計方法步驟1 ．樓梯各部分尺寸的確定根據樓梯間的開間、進深、層高，確定每層樓梯踏步的高和寬、梯段長度和寬度、以及平臺寬度等 ( 注意：雙跑樓梯每層踏步級數最好取偶數，使兩跑踏步數相等 )(1) 根據建筑物的性質、 樓梯的平面位置及樓梯間的尺寸確定樓梯的形式及適宜的坡度初步確定踏步寬 b 和踏步高 h( 注意： b≮bmin， h≯hmax， bmin 和 hmax 分別為各類建筑的最小踏步寬和最大踏步高 )b、 h 的取值可參考表 2． 1 和表2．2表 2． 1一般樓梯踏步設計參考尺寸名 稱踏步高 /mm踏步寬 /mm最大值常用值最小值常用值住宅175150～ 175260260 ～ 300中小學校150120 ～150260260 ～ 300辦公樓160140～ 160280280 ～ 340幼兒園150120～ 140260260 ～ 280療養院150300劇場、會堂160130～ 150280300 ～ 350(2) 根據樓梯間開間尺寸確定梯段寬度B 和梯井寬度。

3) 確定踏步級數咒，調整踏步高矗和踏步寬 b，用層高 H 除以踏步高 h，得踏步級數 n≈H/h，當以為小數時，取整數，并調整踏步高 h (h ≈H/n) ，用公式 b h=450(mm)，或2h=600～ 620(mm)，確定踏步寬 bb(4) 確定樓梯平臺的寬度 注意 ( 梯段寬 ) 8.2.4 主要疏散樓梯應符合下列規定： 1 踏步寬度不應小于 0.28m，踏步高度不應大于 0.16m，連續踏步不超過 18 級， 超過 18 級時，應加設中間休息平臺，樓梯平臺寬度不應小于梯段寬度， 并不得小于 1.10m ；2 不得采用螺旋樓梯， 采用扇形梯段時， 離踏步窄端扶手水平距離 0.25m 處踏步寬度不應小于 0.22m，寬端扶手處不應大于 0.50m，休息平臺窄端不小于 1.20m；(5) 由踏步寬 b 及每梯段的級數 ，確定梯段的水平投影長度 L ( 為級踏步的踏面數 ) 2 ．根據上述尺寸畫出樓梯底層、二層及頂層平面圖的草圖3 ．確定樓梯結構及構造形式確定樓梯為現澆或預制、梯段為板式或梁板式，以及平臺板的支撐方式4 ．進行樓梯凈空高度的驗算，使之符合凈空高度要求對于底層平臺下做出入口時， 應驗算平臺梁下凈空高度是否滿足 2m的要求。

若不滿足，可通過下列途徑加以調整：(1) 降低樓梯間底層平臺梁下的室內地坪標高2) 將底層第一梯段增加級數3) 底層設一跑直通二層4) 將第一跑坡度適當增大，抬高底層平臺標高5) 將 (1) 、 (2) 、 (3) 、 (4) 種方法結合使用5 ．根據平面圖、剖切位置，及上述尺寸繪制剖面草圖根據計算的踏步級數和踏步的寬度和高度，先畫出全部踏步的剖面輪廓線，然后按所選定的結構形式畫出梯段板厚 ( 梁板式梯段還應畫出梯梁高 ) ；畫出平臺梁及平臺板；畫出端墻及墻上的門、窗、過梁等6 ．根據剖面圖調整好的尺寸，對平面圖進行調整，并按設計要求進行尺寸標注7 ．完成剖面圖，加深并標注附書：樓梯構造設計 一、 目的要求通過本設計掌握：①樓梯布置的基本原則；②樓梯的組成及承重結構布置方案；③樓梯的細部連接構造方式；④樓梯的裝修特點及基本方式二、 設計條件1. 根據墻體構造設計任務書中的某中學教學樓平、立、剖面圖，完成該教學樓左端次要樓梯的構造設計 ,樓梯間的平面尺寸為進深 6600mm，開間 3300mm；層數 3 層，層高均為 3600mm，女兒墻高 1200mm（本次設計中樓梯間不上屋頂）2. 樓梯形式為鋼筋混凝土梁承式樓梯。

梯段形式、步數、每步高和寬、欄桿形式、材料及尺寸由學生自定3. 裝配式鋼筋混凝土樓板，磚墻承重4. 樓地面做法學生自定5. 樓梯間窗可用木窗、或采用鋼筋混凝土花格三、 設計內容及深度本設計用 AUTOCAD軟件計算機制圖， 2#圖紙完成下列內容：1. 各層樓梯平面圖 1:30 ，標注并表達如下內容：（ 1）樓梯開間方向三道尺寸：軸線尺寸、凈開間尺寸、梯段及梯井尺寸；（ 2）樓梯進深方向三道尺寸：軸線尺寸、凈進深尺寸、梯段長度及平臺尺寸；（ 3）上、下方向及踏步寬、踏步數；（ 4）各平臺標高（標注完成面）；（ 5）引出樓梯剖面剖切位置及剖面編號2. 樓梯剖面圖 1:30 ，畫出樓梯從女兒墻頂?shù)浇ㄖ彝獾孛娴耐暾拭妫?表達并標注如下內容：（ 1）水平方向二道尺寸：樓梯的定位軸線及開間尺寸、頂層及底層的梯段和平臺尺寸；（ 2）垂直方向三道尺寸：建筑總高度、樓梯對應的樓層層高、各梯段的高度（踏步高該梯段踏步數 =梯段高度）；（ 3）標注各樓層標高、各平臺標高、室內外標高；（ 4）標注樓地面裝修做法；（ 5）引出詳圖3. 樓梯詳圖 1:10設計樓梯的連接構造及細部裝修，選擇典型部位進行詳圖設計，要求詳圖能基本表達設計意圖，并具有可操作性。

按圖例表示詳圖的構造層次、材料類型、尺度、連接方式并標注詳圖應清楚表達以下部位的做法：（ 1）扶手 - 欄桿 - 梯段的連接（臨空扶手）；（ 2）扶手 - 墻的連接（靠墻扶手）；（ 3）欄桿細部構造及裝修做法；（ 4）踏步防滑條及裝修做法；（ 5）梯段與平臺梁、 梯斜梁與踏步板、 梯斜梁與平臺梁等處的位置關系及連接方式四、 設計參考資料1. 樓梯預制構件（平臺梁、梯段）的形式和尺寸，參見圖平臺梁、梯段參考尺寸2. 平臺板的形式和尺寸， 參見題目 4 課程設計的圖預制樓板、 大梁、過梁參考尺寸3. 樓梯欄桿與扶手形式，參考圖樓梯欄桿與扶手形式4. 樓梯欄桿與踏步連接構造，參見圖樓梯欄桿與踏步連接構造5. 扶手?jǐn)嗝妗⑻げ椒阑拔褰鹋浼?，參見圖扶手?jǐn)嗝?、踏步防滑及五金配件五?設計方法和步驟1. 根據樓梯間的開間、進深、層高計算每層樓梯踏步高和寬，樓梯長度和寬度，以及平臺寬度注意：雙跑樓梯每層步數最好取偶數，如 3m層高取 18 步，步高為 166.6mm，總高誤差小于 5mm，可在施工中調整2. 根據上述尺寸畫出樓梯底層、二層及頂層平面圖的草圖3. 確定樓梯結構和構造方案 1）梯段形式：板式或梁板式（矩形梯梁或鋸齒形梯梁）、埋步或不埋步。

2）平臺梁形式：等斷面或變斷面 3）平臺板的布置方式：平行于平臺梁或垂直于平臺梁4. 畫出樓梯剖面并按要求標注尺寸根據計算的踏步級數和踏步的高度，首先畫出全部踏步的剖面輪廓線，然后按所選定的結構式 ,畫出梯梁高或板式梯段的板厚，確定與平臺梁的連接方式（埋步與不埋步）畫出平臺梁，最后布置兩邊的平臺板（平臺板寬度參考當?shù)貓D集，需要計算布板并做板縫處理），最后畫出端墻及門窗5. 根據剖面圖調整好的尺寸，畫出樓梯底層、二層和頂層平面圖，并按上述要求標注尺寸6. 最后完善剖面圖1、樓梯的坡度：樓梯坡度的確定，應考慮到行走舒適、攀登效率和空間狀態因素梯段各級踏步前緣各點的聯線稱為坡度線坡度線與水平面的夾角即為樓梯的坡度（這一夾角的正切稱為樓梯的梯度）室內樓梯的坡度一般為 20 度 -45 度為宜，最好的坡度為 30 度左右特殊功能的樓梯要求的坡度各不相同例如爬梯的坡度在 60 度以上，專用樓梯一般取 45度-60 度，室內外臺階的坡度為 14 度 -27 度，坡道的坡度通常在 15 度以下一般說來，在人流較大、安全標準較高， 或面積較充裕的場所樓梯坡宜平緩些， 僅供少數人使用或不經常使用的輔助樓梯，坡度可以陡些，但最好不超過 38 度，除個性化樓梯或因空間可選擇旋轉樓梯。

2、踏步尺寸：踏步的尺寸一般應與人腳尺寸步幅相適應，同時還與不同類型建筑中的使用功能有關踏步的尺寸包括高度和寬度 踏步高度與寬度之比就是樓梯的梯度 踏步在同一坡度之下可以有不同的數值，給出一個恰當?shù)姆秶?，以使人行走時感到舒適實踐證明，行走時感到舒適的踏步，一般都是高度較小而寬度較大的 因此在選擇高寬比時， 對同一坡度的兩種尺寸以高度較小者為宜，因行走時較之高度和寬度都大的踏步要省力些 但要注意寬度亦不能過小， 以不小于 240mm 為宜，這樣可保證腳的著力點重心落在腳心附近，并使腳后跟著力點有 90% 在踏步上就成人而言，樓梯踏步的最小寬度應為 240mm ，舒適的寬度應為 280-300mm 左右國家標準：公共樓梯的踏步的高度為： 160-170mm ，常見的家中的水泥基座樓梯就是按這樣的標準，較舒適的高度為 160mm 左右按目前的市場出售的家庭用的成品樓梯的情況來看，高度一般在 170-210MM ， 180MM 左右是最經濟適用的選擇；同一樓梯的各個梯段， 其踏步的高度、寬度尺寸應該是相同的， 尺寸不應有無規律的變化，以保證坡度與步幅關系恒定3 、梯段寬度：梯段寬度一般由通行人流來決定，以保證通行順暢為原則。

單人通行的梯段寬度一般應為800-900mm ，一般的成品樓梯應該按照這個寬度設計；但是用于公用場所的樓梯，比如：雙人通行的梯段寬度一般應為 1100mm--1400mm ；三人通行的梯段寬度一般應為 1650--2100 如更多的人流通 行，則按每股人流增加 550 ＋（ 0-150 ） mm 的寬度1、梁式樓梯在樓梯斜板側面設置斜梁，斜梁兩端支承在橫梯梁上，橫梯梁支承在梯間墻或柱上，就構成了梁式樓梯特點：梯段較長時比較經濟，但支模及施工都比板式樓梯復雜，外觀也顯得笨重2、板式樓梯板式樓梯由梯段、橫梯梁和平臺構成，梯板是一塊斜板，板的兩端支承在平臺梁上（最下端的梯段可支承在橫梁上，也可單獨做基礎）優點：下表面平整，施工支模方便缺點：斜板較厚，當跨度較大時，材料用量較多板式樓梯外觀美觀，多用于住宅、辦公樓、教學樓等建筑，目前跨度較大的公共建筑也多受用板式樓梯與梁式樓梯：板式樓梯是由梯段斜板, 平臺板和平臺梁組成 . 現澆梁式樓梯由踏步板 , 斜邊梁 , 平臺板和平臺梁及樓層梁等組成, 踏步板支承在斜邊梁及墻上 , 也可在靠墻處加設斜邊梁 . 斜邊梁支承在平臺梁和樓層梁上( 底層樓梯下端支承在地壟墻上). 一般當樓梯使用荷載不大 , 且梯段的水平投影長度小于3m 時, 通常采用板式樓梯 ( 在公共建筑中為了符合衛生和美觀的要求大量采用板式樓梯);當使用荷載較大 , 且梯段的水平投影長度大于3m時 , 則宜采用梁式樓梯較為經濟 .梁式樓梯適用于跨度大于3m,板式樓梯下表面平整 , 施工時支模方便 , 故常用于活載較小, 梯段跨度不大于3m的情況 . 梁式樓梯由踏步板 ,斜梁 , 平臺梁和平臺板組成 . 其中對于踏步板可按兩端間支在斜梁上的單向板計算, 可取一個踏步作為及單元. 對與梯段斜梁可簡化為兩端間支在上 , 下平臺的梁上的斜梁 . 對于平臺梁則是兩端支承在樓梯間承重墻上的簡支梁. 對于平臺板則一般均屬于單向板( 有是也可能是雙向板 ). 板式樓梯是由梯段板 , 平臺板和平臺梁組成 . 其中對于梯段板可以簡化為簡支斜板. 對于平臺板一般簡化為單向板, 有時也可能是雙向板 , 對于平臺梁則是兩端支承在樓梯間承重墻上的簡支梁.板式樓梯荷載傳遞路線: 荷載——梯段斜板——平臺板——平臺梁.梁式樓梯荷載傳遞路線: 荷載——踏步板——梯斜梁——平臺板——平臺梁板式樓梯支座條件的選擇【梁板式樓梯】 子程序?qū)τ诎迨綐翘荩?“支座條件”可選擇“兩端鉸支”、 “兩端固定”、 “兩端彈性”、 “低端固定 高端鉸支”、 “低端鉸支高端固定”等。

支座條件的選擇主要看所采取的計算模式下的支座彎矩大小以及支座對梯板的約束情況梯板的板面彎矩和相鄰板面彎距相差不能太大比如，一個 4m 跨度的梯板如果按固定支座計算，板面彎矩 ＞20kNM，而正常的休息平臺板面彎矩不過 2 、3kNM，那么相差近 20kNM 不平衡彎矩要由誰承擔呢？如果支座梁沒有采取相應的構造措施，沒有配抗扭鋼筋，固端假定就不能成立，存在著不安全的因素在一般情況下，跨度在 2M 以下的梯板可以按固端， 2 ～3M 可以按彈性， 3M 以上就建議按鉸支當然，具體問題還得具體分析板式樓梯，如果梯段上端和下端都有梯梁，且梯梁的另一側均有和梯梁現澆在一起的現澆板，則梯段中間的彎矩取 QL2/12 ，端部亦取QL2/12 ；如果一端有板一端無板，則跨中取 QL2/10，有板支座處取 QL2/1０，無板一端取 QL2/12 ；如果梯板兩端有梁無板，則跨中彎矩不宜小于QL2/10，一般應按簡支計算梯板兩端直接支撐在砌體上按簡支計算跨度小于4 米，應采用 1/10 的計算系數 大于 4 米時應從安全考慮應按兩端絞支考慮，取 1/8的計算系數 , 板上筋取可取跨中的 1/3~1/4梁板式樓梯（ GB 50010－2002）子程序界面技術條件編制依據o《建筑結構荷載規范》（GB 50009－2001）（2006年版）；o《混凝土結構設計規范》（GB 50010－2002）；o《人民防空地下室設計規范》（ GB 50038－2005）；o《建筑結構靜力計算手冊》（第二版）。

基本信息樓梯類型o“樓梯類型”可選擇“板式A 型 （ ╱ ）”、“板式B 型 （__╱ ）”、“板式C 型 （ ╱￣）”、“板式D型 （__╱￣）”、“梁式A 型 （ ╱ ）”、“梁式B 型 （__╱ ）”、“梁式C 型 （ ╱￣）”、“梁式D型 （__╱￣）”等支座條件o “支座條件”可選擇“兩端鉸支”、“兩端固定”、“兩端彈性”、“低端固定高端鉸支”、“低端鉸支高端固定”等選項支座彎矩oo當“支座條件”為“兩端彈性”時，“支座彎矩”方可允許用戶定義支座彎矩”可選擇“ 1/10*q*l 0^2 ”、“ 1/12*q*l 0^2”、“1/20*q*l 0^2 ”、“ 1/24*q*l 0 ^2”、“1/40*q*l 0 ^2 ”、“分別指定”等o 當“支座彎矩”選擇除“分別指定”之外的選項時，跨中最大彎矩按 1/10*q*l 0^2 計算o 當“支座彎矩”選擇“分別指定”時，用戶可分別指定“低端支座彎矩系數 K l ”、“高端支座彎矩系數 K h”、“跨中最大彎矩系數 K m”oo如果梯板或梯梁兩端支座的約束條件基本相同時，彈性支座的彎矩大于兩端鉸支的情況，不大于兩端固定，即介于“0 ～ 1/12*q*l 0^2”之間。

支座彎矩的下限“ 1/40*q*l 0^2 ”是根據兩端鉸支的跨中彎矩“ 1/8*q*l 0 ^2”與兩端彈性的跨中彎矩“ 1/10*q*l 0^2”之差計算出的建議在一般情況下， 不必要取用 1/10 的系數計算彈性支座彎矩 因?yàn)橹挥性趦啥酥ё募s束條件相差較大時 （趨向于一端固定一端鉸支的情況），其中一端的彈性支座彎矩才有可能為“ 1/10*q*l 0^2 ”低端支座彎矩系數 K loo2Kl ——低端支座彎矩系數，低端支座彎矩按 -K l *q*l 0當輸入“自動”時，取 K l ＝0.05 ，即低端支座彎矩按計算21/20*q*l 0 計算高端支座彎矩系數 K hoo2Kh——高端支座彎矩系數，高端支座彎矩按 -K h*q*l 0當輸入“自動”時，取 K h＝0.05 ，即高端支座彎矩按計算21/20*q*l 0 計算跨中最大彎矩系數 K moo2Km——跨中最大彎矩系數，跨中最大彎矩按 -K m*q*l 0 計算2當輸入“自動”時，由程序根據高低兩端彎矩系數自動計算即跨中最大彎矩值為高低兩端分別施加 -K l *q*l 0 、2-Kh*q*l 0 彎矩、均布荷載 q 作用下單跨簡支梁的靜力解。

o 如果用戶輸入的跨中最大彎矩系數 Km 小于程序自動計算值，子程序狀態欄及計算結果中將給出警告錯誤信息撓度驗算o設置是否進行撓度驗算撓度系數o按長期剛度 B l 進行撓度驗算o“支座條件”為“兩端鉸支”的撓度系數為“5/384 ”；“支座條件”為“兩端固定”的撓度系數為“1/384 ”對于“支座條件”為“兩端彈性”的情況，樓梯跨中撓度值介于“兩端鉸支”與“兩端固定”之間用戶可根據實際的支座條件、計算跨度自行定義支座彎矩取值、撓度系數o當“撓度系數”輸入“自動”時，程序按下列方法計算跨中撓度值f max：2時， f max＝2.0ql42.0/384”；當支座彎矩 Mmin ＝ql /10/ （384EI ），即“撓度系數”取“2時， f max＝2.27ql42.27/384 ”；當支座彎矩 Mmin ＝ql /12/ （384EI ），即“撓度系數”取“2時， f max＝3.0ql43.0/384”；當支座彎矩 Mmin ＝ql /20/ （384EI ），即“撓度系數”取“2時， f max＝3.24ql43.24/384 ”；當支座彎矩 Mmin ＝ql /24/ （384EI ），即“撓度系數”取“2時， f max＝3.8ql43.8/384當支座彎矩 Mmin ＝ql /40/ （384EI ），即“撓度系數”取“”。

考慮踏步剛度ooo設置撓度驗算時是否考慮踏步剛度當考慮踏步剛度，計算樓梯撓度時將乘以小于 1 的折減系數考慮踏步剛度為測試功能， 其撓度計算結果僅供參考詳細的撓度驗算結果o 設置是否輸出詳細的撓度驗算結果裂縫寬度驗算oo設置是否進行裂縫寬度驗算裂縫寬度驗算時采用的彎矩值取相應于荷載效應的標準組合oo裂縫寬度驗算時采用的配筋面積 A s 為實配鋼筋面積縱筋外邊緣至底邊的距離 c ＝ as －d/2 ，d 為實配鋼筋的直徑o2υ＝ 1.0 如果 f y ＞210 N/mm ，均按帶肋鋼筋考慮，相對粘結特性系數取o當“配筋方案”選擇“不顯示實配鋼筋”時，不進行裂縫寬度驗算底筋系數o底筋系數為板底（板式樓梯）或梁底（梁式樓梯）縱筋實配面積放大系數o顯示實配鋼筋時， 如果最大裂縫寬度驗算或撓度驗算不滿足，可適當改變板底配筋增大系數，調整實配鋼筋面積，重新進行驗算o當“配筋方案”選擇“不顯示實配鋼筋”時，取底筋系數與縱筋計算面積的乘積作為縱筋實配面積進行撓度驗算幾何參數踏步段水平凈長 L sno Lsn——踏步段水平凈長（ mm）低端平板凈長 L ln 、高端平板凈長 L hno Lln 、 Lhn ——分別為低端、高端平板凈長（ mm）。

梯板厚度 h 1 、水平梯板厚度 h 2 、梯梁高度 hoo可直接輸入梯板、梯梁的厚度或高度（ mm）可輸入相應受力方向凈跨 L 0 的分值，如：“ 1/25 ”、“ /25 ”，表示梯板厚度 h 1 、h2 或梯梁高度 h 取 L 0/25 允許的格式還有：“ 2/55 ”、“ 1/27.5 ”等踏步段總高度 H so Hs——踏步段總高度（ mm）， Hs＝hsn樓梯踏步級數 no踏步高度o踏步寬度o關聯輸入on——樓梯踏步級數h shs——踏步高度（ mm）， hs＝Hs /n b sbs——踏步寬度（ mm）， bs＝Lsn / （n－1 ）踏步段水平凈長 L sn”與“踏步寬度 b s”、“踏步段總高度 Hs”與“踏步高度 h s”的輸入是相關聯的，改變前者，后者隨著改變，反之亦然o 改變“樓梯踏步級數 n ”的輸入值，“踏步寬度 b s”與“踏步高度 h s ”輸入項上的數據將根據公式 h s ＝Hs/n 、bs＝Lsn / （n－1）自動變化梯板寬度 Bo B——梯板寬度（ mm）o 如果樓梯類型為梁式樓梯，“梯板寬度 B ”為該段樓梯兩側梯梁之間梯板的凈寬低端支座寬度 d l 、高端支座寬度 d Hoodl 、dh——分別為低端、高端支座寬度（ mm）。

計算跨度取 L 0＝ Ln＋（ dl ＋dH） /2 與 1.05L n 二者較小值， Ln 為梯板或梯梁的凈跨荷載線性恒荷標準值 PkooPk——線性恒荷標準值（ kN/m）當樓梯類型為板式樓梯時：Pk 輸入“梯板寬度 B ”范圍內的線荷載標準值 當輸入“樓梯自重容重 γb”由程序自動計算樓梯自重， “線性恒荷標準值 P k”主要是用來輸入樓梯欄桿、扶手的線荷載；當不由程序自動計算梯板自重（ γ b＝0）時，“線性恒荷標準值 P k”尚應包括梯板自重o 當樓梯類型為梁式樓梯時：Pk 輸入作用在每側梯梁上的欄桿、扶手等永久荷載標準值（ kN/m）均布活荷載標準值 q koo2qk——均布活荷載標準值（ kN/m ）可直接選擇輸入框下拉列表中的建筑物類別， 如“住宅”、 “辦公樓”等， 程序按《建筑結構荷載規范》 （GB50009）表 4.1.1 第 11 項確定取值可變荷載的組合值系數 ψcooψc——可變荷載的組合值系數如果“均布活荷載標準值 q k ”輸入值直接輸入建筑物類別時， 程序根據建筑物類別自動確定可變荷載的組合值系數 ψ c可變荷載的準永久值系數 ψ qo ψq——可變荷載的準永久值系數。

o 當“均布活荷載標準值 q k”輸入值直接選擇建筑物類別時， 程序根據建筑物類別自動確定可變荷載的準永久值系數 ψ q梯板面層厚度 及容重 c 1 、γc1o 梯板面層厚度 c 1c1 ——梯板面層厚度（ mm）o 梯板面層的自重容重 γ c13γc1——梯板面層的自重容重（ kN/m ）梯板頂棚厚度 及容重 c 2 、γc2o 梯板頂棚厚度 c 2c2 ——梯板頂棚厚度（ mm）o 梯板頂棚的自重容重 γ c23γc2——梯板頂棚的自重容重（ kN/m ）樓梯自重容重 γbooo3γb——樓梯自重容重（ kN/m ）如果不希望由程序自動計算梯板、梯梁自重，取 γb ＝0程序在計算梯梁自重時，對 γb 乘以 1.1 的放大系數等效靜荷載標準值 q e1、qe2oooqe1、qe2 ——分別為作用在板頂面及板底面的常規武器或核武器爆炸動荷載作用下的等效靜荷載標準值（2kN/m ）程序可對平時、戰時及戰時兩面不同荷載進行最不利組合當 q e1、qe2 同時輸入時按不同時受荷考慮，一般應為異號以考慮正反兩面不同荷載，程序?qū)⒎謩e進行荷載（效應）組合ooo取結構構件的允許延性比[ β ] ＝ 3。

板頂?shù)刃ъo荷載標準值q e1qe1——作用在板頂?shù)牡刃ъo荷載標準值（2kN/m ）板底等效靜荷載標準值q e2qe2——作用在板底的等效靜荷載標準值（2kN/m ）鋼筋及混凝土板的縱筋合力點至近邊距離 a s、梁的縱筋合力點至近邊距離 a sooas——縱向受拉鋼筋合力點至近邊邊緣的距離（ mm）如果 a s 輸入為“一類”、“二 a 類”等環境類別時，縱筋直徑將根據實配鋼筋或默認的縱筋直徑確定對于梯板，默認直徑取 d ＝ 10mm；對于梯梁，默認直徑取 d ＝ 25mmo 請參閱： 受拉縱筋合力點至近邊距離 a s受拉縱筋最小配筋率 ρ minooooρmin ——一側受拉鋼筋最小配筋率（％）如果 ρmin 輸入數值，取輸入值和 45f t /f y 二者中的較大值當輸入“自動”時，取 0.2 和 45f t /f y 二者中的較大值當 ρ min 輸入“自動”、有爆炸動荷載作用時，程序考慮《人民防空地下室設計規范》第 4.11.7 條規定圖例如果選擇顯示圖例，在顯示的計算結果中將自動插入相應的圖例也可將鼠標移到下面相應圖例上，使用右鍵進行復制，然后粘貼到子程序計算結果中。

n 度 高s 總h= 段sH 步踏H板式樓梯n 度 高s 總h= 段sH 步H 踏dlLsn=bs (n-1)dh梯板凈跨度 LnC23C1sbs1hh214板式 A 型dl梯板凈跨度 Ln=Lln+LsndhLlnLsn=bs (n-1)C23C1sbsh2a24h11hLaLa1 板式 B 型n 度 高s 總h= 段sH 步H 踏n 度s 高h(yuǎn)= 總s 段H H 步踏dl 梯板凈跨度 Ln=Lsn+Lhn dhLsn=bs (n-1) LhnC2LaLa1C13hsbs1a2hh114板式 C 型dl 梯板凈跨度 Ln=Lln+Lsn+Lhn dhLlnLsn=bs (n-1)LhnC21LahC13Lasbs2h1a1h41h1板式 D 型n 度 高s 總h= 段sH 步踏H梁式樓梯n 度 高s 總h= 段sH 步H 踏dldl22hLsn=bs (n-1) dh梯梁凈跨度 Ln3hh2bs11sh4梁式 A 型梯梁凈跨度 Ln=Lln+Lsn dhLln Lsn=bs (n-1)3sbshhh11La La梁式 B 型Hn 度高s 總h= 段sH 步踏dl 梯梁凈跨度 Ln=Lsn+Lhn dhLsn=bs (n-1) LhnLa2La h3sbsh2 h1h1a14梁式 C 型n 度s 高h(yuǎn)= 總s 段H H 步踏dl梯梁凈跨度 Ln=Lln+Lsn+LhndhLlnLsn=bs (n-1)LhnLaLa2hsbs2hh3h11a2h1La La梁式 D 型每米板寬內的鋼筋截面面積表鋼筋間距當鋼筋直徑（ mm）為下列數值時的鋼筋截面面積（2mm）（ mm）44.55681012141618202225701802272804047181122161621992872363544885430701275168212262377670104715082053268133934189506865458015719924535362898214141924251331813927475261369014017721831455987312571710223428273491422454541001261591962835037851131153920112545314238014909110114145178257457714102813991828231328563456446212010513316423641965494212831676212126183168409112510112715722640262890512321608203625133041392713097122151217387604870118415471957241729243776140901141402023595618081100143618182244271535061508410613118833552475410261340169620942534327216079991231773144917079621257159019632376306817074941151662964626659061183149718482236288717572911121622874496468801149145417952172280518070881091572794366288551117141417452112272719066841031492654135958101058133916532001258420063809814125139256577010051272157119012454250506479113201314452616804101812571521196330042536594168262377513670848104712671636鋼筋間距44.55681012141618202225鋼筋的計算截面面積及公稱質量表直徑不同根數直徑的計算截面面積（2單根鋼筋mm）d123456789公稱質量（kg/m ）（ mm）37.114.121.228.335.342.449.556.563.60.0555412.625.137.750.362.875.488.0100.5113.10.0986519.6395979981181371571770.154628.357851131411701982262540.2226.533.2661001331661992322652990.260850.31011512012513023524024520.3958.252.81061582112643173704224750.4151078.51572363143934715506287070.61712113.122633945256567979290510180.88814153.93084626167709241078123213851.20816201.1402603804100512061407160818101.57818254.55097631018127215271781203622901.99820314.26289421257157118852199251328272.46622380.176011401521190122812661304134212.98425490.998214731963245429453436392744183.85328615.8123218472463307936954310492655424.83432804.2160824133217402148255630643472386.313361017.9203630544072508961077125814391617.990401256.625133770502762837540879610053113109.865凈保護層厚度（mm ）：30354050柱縱向鋼筋單排最大根數 (凈保護層厚度： 30mm ）柱寬 b鋼筋直徑（ mm ）（ mm ）1416182022252832364025033333332223004444433333350555444443340065555554444506666655544500777766655555088777766656009888877766650109998887767001010109998877750111110101099888800121111111010109988501312121211111010999001313131212111110109柱寬 b14161820222528323640柱縱向鋼筋單排最大根數 (凈保護層厚度： 35mm ）柱寬 b 鋼筋直徑（ mm ）（ mm ）141618202225283236402503333332222300444433333335055444444334005555554444450666655554450077766665555508877776665600988887776665099998887767001010109998877750111110101099888800121111111010109988501212121111111010999001313121212111110109柱寬 b14161820222528323640柱縱向鋼筋單排最大根數 (凈保護層厚度 40mm ）鋼筋直徑（ mm ）柱寬 b（ mm ）14 16 18 20 22 25 28 32 36 4025033333222223004433333333350544444433340055555444444506666555544500776666655555087777666656008888777666650999888777670010109998887775011101010109988880012111111101099888501212121111101010999001313121212111110109柱寬 b14161820222528323640柱縱向鋼筋單排最大根數 (凈保護層厚度 50mm ）鋼筋直徑（ mm ）柱寬 b（mm ）14 16 18 20 22 25 28 32 36 4。
