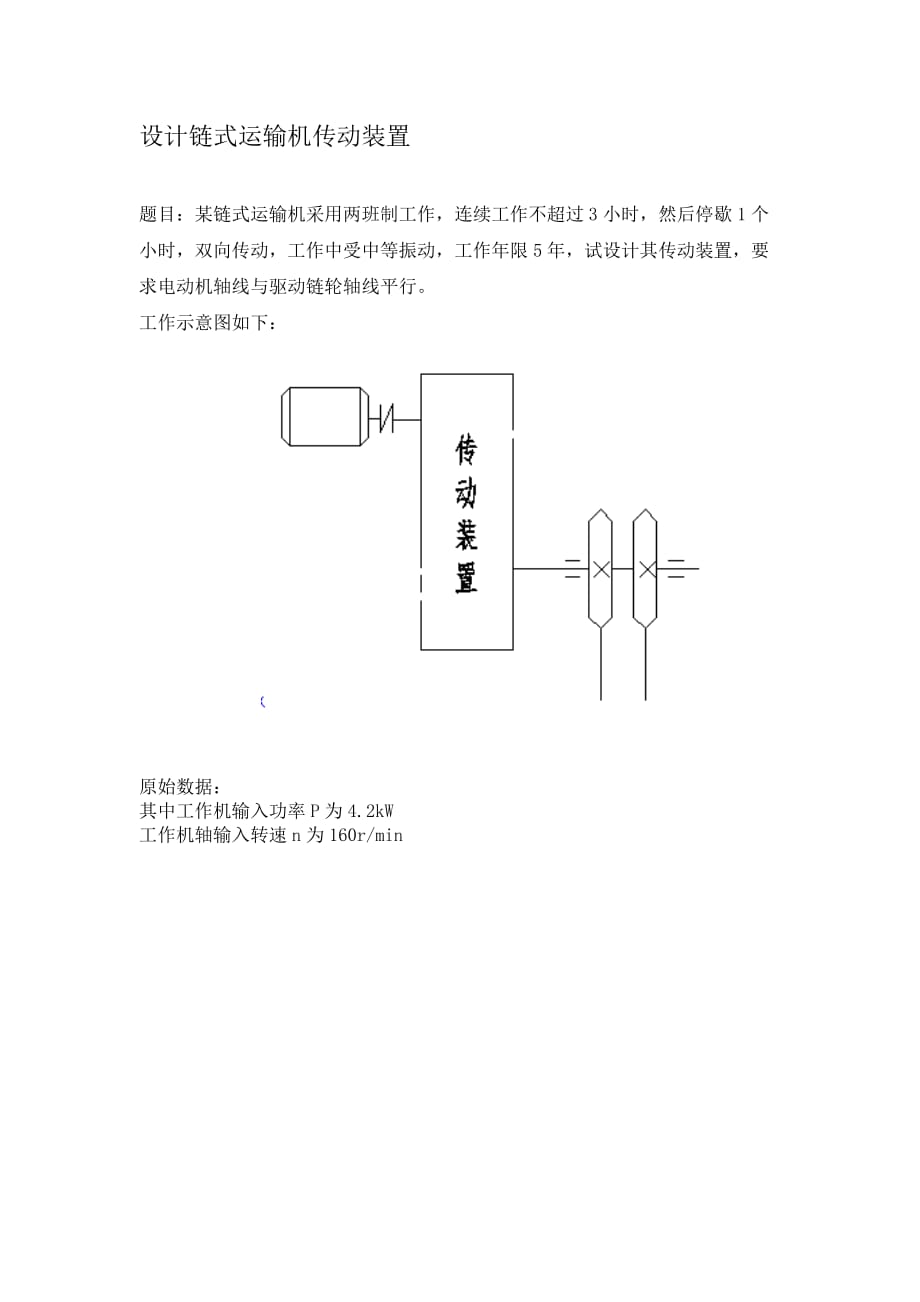

1、設計鏈?zhǔn)竭\(yùn)輸機傳動裝置 題目：某鏈?zhǔn)竭\(yùn)輸機采用兩班制工作，連續工作不超過3小時，然后停歇1個小時，雙向傳動，工作中受中等振動，工作年限5年，試設計其傳動裝置，要求電動機軸線與驅動鏈輪軸線平行。 工作示意圖如下： 原始數據： 其中工作機輸入功率P為4.2kW 工作機軸輸入轉速n為160r/min 設 計 過 程 計 算 結 果 一、確定傳動方案 根據工作要求，可以擬定幾種傳動方案，如下圖所示。 (a) (b)

2、(a)圖所示為第一級用帶傳動，后接兩級圓柱齒輪減速器。帶傳動能緩沖、吸振，過載時起安全保護作用，但結構上寬度和長度尺寸較大，且?guī)鲃硬灰嗽趷毫迎h(huán)境下工作。 (b)圖所示為電機直接與兩級圓柱齒輪減速器連接，圓柱齒輪易于加工，但減速器的傳動比和結構尺寸較大。 綜合考慮本題要求，工作環境一般，但工作中受到中等振動，所以選擇加一級帶傳動更好。 選擇方案 設 計 過 程 計 算 結 果 二、選擇電動機 傳動裝置

3、總效率 其中，為帶傳動效率 為一對滾動軸承傳動效率 為一級圓柱齒輪傳動效率 為剛性聯軸器效率 電動機所需功率 其中，，為工作機輸入功率 確定電動機型號：Y132S1-2 其有關參數如下： 額定功率5.5kW 電動機滿載轉數=2920r/min 電動機軸伸出直徑D=28mm 電動機軸伸出長度L=60mm 三、運動學和動力學計算 1.總傳動比及其分配 總

4、傳動比2920/160=18.25 其中，,為帶傳動傳動比 ，為減速器高速級傳動比 ，為減速器低速級傳動比 2.減速器各軸轉速計算（根據軸轉速的大小依次編號為 Ⅰ、Ⅱ、Ⅲ軸） nⅠ= 電動機Y132S1-2 額定功率5.5kW 滿載轉數2920r/min 總傳動比i=18.25 帶傳動 高速級 低速級 設 計 過 程 計 算 結 果 nⅡ=nⅠ/ nⅢ

5、=nⅡ/ 3．減速器各軸功率計算 PⅠ= PⅡ=PⅠ PⅢ=PⅡ 減速器各軸功率、轉速、轉矩列表如下： 軸號 功率P（kW） 轉速n(r/min) 轉矩T(Nm) Ⅰ 4.65 1460 30.42 Ⅱ 4.47 584 73.10 Ⅲ 4.29 160 256.06 四、帶傳動設計 1.確定V帶型號和帶輪直徑 工作情況系數KA：由表11-5確定 計算功率 （11-19） 選帶型號：由圖11.15 小帶輪直徑：由表11-6 大帶輪直徑： 設

6、 （11-15） 大帶輪轉速： 2．計算帶長 KA=1.2 A型 設 計 過 程 計 算 結 果 求： 求： 初取中心距： 帶長： （11-2） 基準長度：由圖11.4的=1600mm 3.求中心距和包角 中心距： （11-3）

7、 小輪包角： （11-4） 4．求帶根數 帶速： 傳動比： 帶根數：由表11-8，；由表11-7，；由表11-12，；由表11-10， (11-22) 5．求軸上載荷 =1600mm 取z=4 設 計 過 程 計 算 結 果 緊力： 由表11-4，q=0.10kg/m,則 (11-21)

8、 軸上載荷： (11-23) 帶輪結構設計：帶輪寬度B=(z-1)e+2f=65mm(其余略) 5、 圓柱齒輪傳動的設計計算 （一）高速級齒輪傳動 1.選擇齒輪材料 小齒輪 40Cr 調質 HB1=260 大齒輪 45 調質 HB2=240 2.初步計算 齒寬系數 由表12-13，取 接觸疲勞極限：由圖12-17（c） 初步計算的許用接觸應力 （12-15） 值：由表12-16，取=82（估計） 初步計算的小輪直徑：

9、 B=65mm 設 計 過 程 計 算 結 果 初步確定齒寬： 3.齒面接觸疲勞強度計算 圓周速度: 精度等級：由表12-6 齒輪齒數Z： 取 模數m： 初選螺旋角 由表12-3，取 螺旋角： （和估計值接近） 使用系數:由表12.9 動載荷系數：由圖12.9 齒間載荷分配系數： 由表12-10，先求 選9級精度

10、 設 計 過 程 計 算 結 果 （表12-8） （表12-8） （表12-8） 由此得： 齒向載荷分布系數：由表12-11 載荷系數K： (12-5) 彈性系數 由表12-12 節點區域系數 由圖12.16 重合度系數：由式12-31，因， 故 螺旋角系數 接觸應力最小安全系數：由表12-14 應力循環次

11、數： K=4.66 接觸壽命系數: 由圖12.18 許用接觸應力： 計算結果表明，接觸疲勞強度符合要求；否則，應調整齒輪參數或改變齒輪材料，并再次進行驗算。 4．確定傳動主要尺寸 實際分度圓直徑 中心距 尺寬 5．齒根彎曲疲勞強度驗算 齒形系數 由圖12.21得

12、符合要求 設 計 過 程 計 算 結 果 應力修正系數由圖12.22 ， 重合度系數： （12-35） 螺旋角系數 (12-36) (12-35) 齒間載荷分配系數:前面已求的 齒向載荷分布系數: 由圖12.14， 載荷系數K： 彎曲疲勞極限：由圖12.23(c)得

13、 考慮本題齒輪為雙向運轉，可將其彎曲疲勞極限乘以系數0.85，結果變?yōu)椋? 彎曲最小安全系數：由表12.14得 彎曲壽命系數：由圖12.24得 尺寸系數：由圖12.25得： 許用彎曲應力： (12-19) 驗算彎曲強度： (2) 低速級齒輪傳動 1.選擇齒輪材料 小齒輪 40MnB

14、 調質 HB1=280 大齒輪 ZG35Si 調質 HB2=260 2.初步計算 齒寬系數 由表12-13，取 接觸疲勞極限：由圖12-17（c） 初步計算的許用接觸應力 （12-15） 值：由表12-16，取=82（估計） 初步計算的小輪直徑: 初步確定齒寬： 3.齒面接觸疲勞強度計算 圓周速度: 精度等級：由表12-6 齒輪齒數Z： 取 模數m： 初選螺旋角 由表12-3，取 螺旋角： （和估計值接近） 使

15、用系數:由表12.9 動載荷系數：由圖12.9 齒間載荷分配系數： 由表12-10，先求 （表12-8） （表12-8） （表12-8） 由此得： 齒向載荷分布系數：由表12-11 載荷系數K： (12-5) 彈性系數 由表12-12 節點區域系數 由圖12.16 重合度系數：由式12-31，因， 故 螺旋角系數 接觸應力最小安全系數：由表12-14

16、 應力循環次數： 接觸壽命系數: 由圖12.18 許用接觸應力： 計算結果表明，接觸疲勞強度符合要求；否則，應調整齒輪參數或改變齒輪材料，并再次進行驗算。 4．確定傳動主要尺寸 實際分度圓直徑 中心距 尺寬 5．齒根彎曲疲勞強度驗算 齒形系數 由圖12.21得 應力修正系數由圖12.22 ， 重合度系數：

17、 （12-35） 螺旋角系數 (12-36) (12-35) 齒間載荷分配系數:前面已求的 齒向載荷分布系數: 由圖12.14， 載荷系數K： 彎曲疲勞極限：由圖12.23(c)得 考慮本題齒輪為雙向運轉，可將其彎曲疲勞極限乘以系數0.85，結果變?yōu)椋? 彎曲最小安全系數：由表12.14得 彎曲壽命系數：由圖12.24得

18、 尺寸系數：由圖12.25得： 許用彎曲應力： (12-19) 驗算彎曲強度： (12-33) 六、軸的初步設計 選取軸的材料及熱處理：45鋼，調質處理 按許用應力估算軸的最小直徑： （16-2） 由表16-2，取C=112 Ⅰ軸：dⅠ 高速軸Ⅰ為輸入軸，最小直徑處跟V帶輪軸孔直徑。因?yàn)閹л嗇S上有鍵槽,有一個鍵槽，加3%，得dⅠ Ⅱ軸: dⅡ Ⅲ軸:

19、 dⅢ 有兩個鍵槽，加7%，得dⅢ 符合要求 =82 選9級精度 ， 符合要求

20、 5 =1.25 取dⅠmin=20mm 取dⅡmin=30mm 取dⅢmin=50mm 設 計 過 程 計 算 結 果 7、 初選聯軸器和軸承 1.聯軸器選擇 減速器輸出軸與工作機輸入軸采用彈性柱銷聯軸器，其型號為： 主要參

21、數尺寸如下: 公稱轉矩：400Nm 許用轉速：8000r/min 2.軸承選擇 Ⅰ軸選擇深溝球軸承6207 Ⅱ軸選擇深溝球軸承6208 Ⅲ軸選擇深溝球軸承6210 八、齒輪結構尺寸 小齒輪采用齒輪軸結構 大齒輪采用鍛造結構，其結構尺寸如下： 輪轂直徑 輪轂長度取L=b=61mm 腹板厚度C=0.3b=0.361=18.3mm 其余尺寸可參考有關資料。 九、軸按許用彎曲應力計算（以I軸為例） (a) (b) 設 計 過 程 計 算 結 果 (C) (d) (e) (f)

22、 設 計 過 程 計 算 結 果 (g) (h) (i) 設 計 過 程 計 算 結 果 軸的材料選用45#鋼，調質處理 作出軸的初步結構設計：如圖所示 1.確定軸上各力的作用點及支點跨距 由于選用的是深溝球軸承，其負荷中心在軸向?qū)挾鹊闹悬c(diǎn)位置，齒輪作用力按尺寬中點考慮，由裝配草圖可得出： 2.齒輪作用力計算 畫出軸的受力圖：如圖所示 3.支座反力、

23、彎矩及轉矩計算 水平面： 水平面受力及彎矩圖如圖（d）所示 垂直面： 垂直面受力及彎矩圖如圖（f）所示 合成彎矩：如圖所示 轉矩：T=73.10Nm，如圖所示 4．許用應力 許用應力值：由于裝置要求正反轉，所以轉矩為對 設 計 過 程 計 算 結 果 稱循環的，查表16-3取 應力校正

24、系數： 5.畫當量彎矩圖 當量彎矩：在小齒輪中間截面A處 在右端大齒輪所在軸頭處 6．校核軸徑 小齒輪齒根圓直徑： 十、軸承壽命計算（以Ⅱ軸軸承6207為例） 6207的主要性能參數如下：（可查閱相關手冊得到） 基本額定動載荷： 基本額定靜載荷： 極限轉速： 軸承面對面安裝，由于前面已求出支座反力，則軸承受力為： 軸徑滿足要求 設 計 過 程 計 算 結 果

25、 由于 由表18-7得： 當量動載荷P為：（由表18-8，?。? 軸承壽命計算由于,只需驗算C處軸承 （18-7） 軸承預期使用壽命為 顯然 十一、選用鍵并校核（以Ⅱ軸為例） 1.安裝齒輪處鍵的類型和尺寸選擇 鍵1050 GB/T 1096-2003 具體參數為：b=10mm，h=8mm，L=50mm 2.鍵的擠壓強度校核 由表7-1查得： 連接所能傳遞的轉矩為： 十二、箱體、箱蓋的設計 1．機座壁厚 2．箱體壁厚 3

26、．機座凸緣厚度 4．機蓋凸緣厚度 5．基座底凸緣厚度 滿足要求 滿足要求 取 取 設 計 過 程 計 算 結 果 6．地角螺栓直徑 7．地腳螺釘數目 8．軸承旁連接螺栓直徑 9．蓋與座連接螺栓直徑 10.軸承端蓋螺釘直徑 10．窺視孔蓋螺釘直徑 11．定位銷直徑 12．凸臺高度 h 13．外機壁至軸承座距離 14．大齒輪頂圓與機壁距離 15．齒輪端面與機壁距離 16．機蓋

27、機座筋厚 17．軸承端蓋外徑 十三、減速器結構草圖（略） 十四、繪制減速器結構總圖（見大圖） 十五、選擇軸承、齒輪、帶輪等安裝處的配合（以Ⅱ軸為例） 軸與軸承圈配合采用k6 箱體座孔與軸承外圈配合采用H7 齒輪與軸的配合采用H7/r6 帶輪與軸的配合采用H7/n6 十六、齒輪和軸承潤滑（以Ⅱ軸為例） 1.齒輪 V=2.11m/s<12m/s,可采用油池潤滑，50號機械潤滑油。按每傳遞1kW的功率需油量0.35~0.7L計算，所需油量為0.54.84=2.42L 2.軸承 可采用脂潤滑或浸油潤滑 取 取 D3=8 取 取h=30 C1=18 c2=16 取 取 取 取DⅠ=88 DⅡ=100 DⅢ=122
