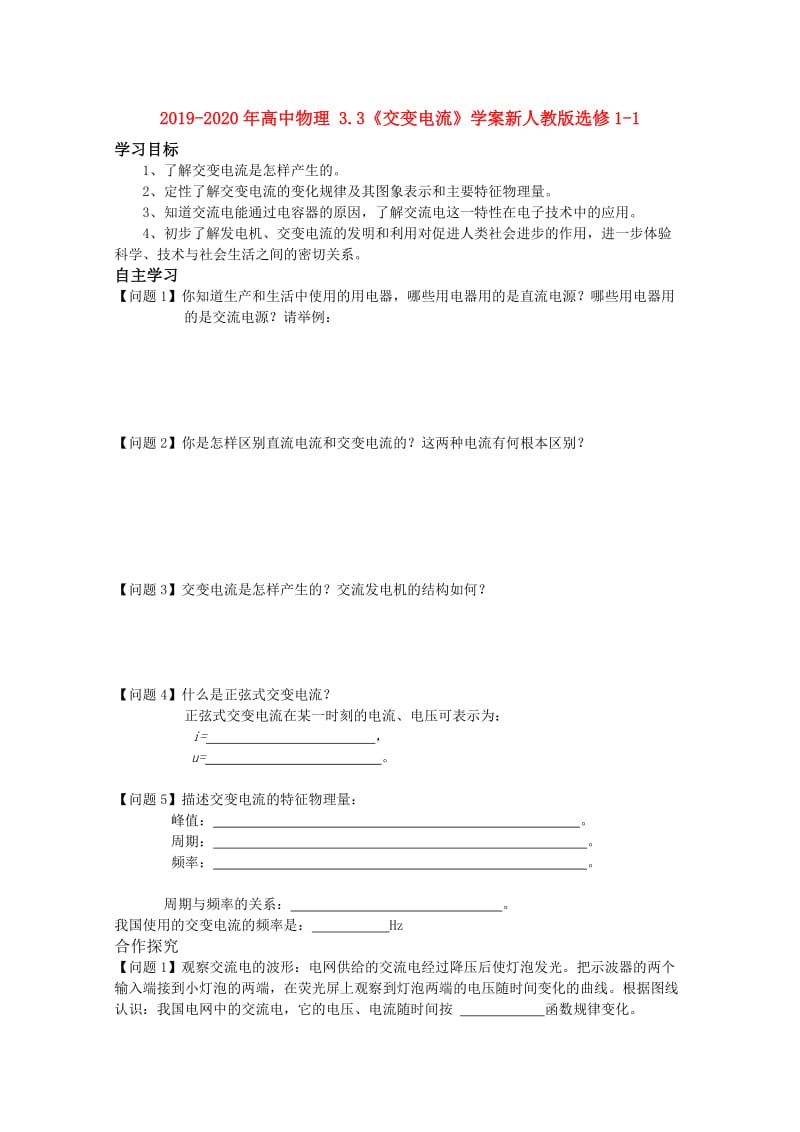

2019-2020年高中物理 3.3《交變電流》學案新人教版選修1-1 學習目標 1、了解交變電流是怎樣產生的。 2、定性了解交變電流的變化規律及其圖象表示和主要特征物理量。 3、知道交流電能通過電容器的原因，了解交流電這一特性在電子技術中的應用。 4、初步了解發電機、交變電流的發明和利用對促進人類社會進步的作用，進一步體驗科學、技術與社會生活之間的密切關系。 自主學習 【問題1】你知道生產和生活中使用的用電器，哪些用電器用的是直流電源？哪些用電器用的是交流電源？請舉例： 【問題2】你是怎樣區別直流電流和交變電流的？這兩種電流有何根本區別？ 【問題3】交變電流是怎樣產生的？交流發電機的結構如何？ 【問題4】什么是正弦式交變電流？ 正弦式交變電流在某一時刻的電流、電壓可表示為： i= ， u= 。 【問題5】描述交變電流的特征物理量： 峰值： 。 周期： 。 頻率： 。 周期與頻率的關系： 。 我國使用的交變電流的頻率是： Hz 合作探究 【問題1】觀察交流電的波形：電網供給的交流電經過降壓后使燈泡發光。把示波器的兩個輸入端接到小燈泡的兩端，在熒光屏上觀察到燈泡兩端的電壓隨時間變化的曲線。根據圖線認識：我國電網中的交流電，它的電壓、電流隨時間按 函數規律變化。 圖3.3-1 【問題2】交流能夠通過電容器： 圖 3.3-2 按圖3.3-2和圖3.3-3所示電路讓同一小燈泡與電容器串聯后分別接上直流電源和交流電源，觀察燈泡的發光情況。 （1）根據觀察到的現象你能得出什么結論？ （2）交流電是如何“通過”電容器的？它與交流電通過電 阻有什么不同？ （3）電容器的這一作用在電子技術中有哪些重要應用？ 圖 3.3-3 【問題3】`交流電的有效值 （1） 我們常說“照明電路的電壓是220V，動力電路的電壓是380V”指的是交流電壓的什么值？ （2） 正弦式交變電流的有效值與峰值之間的關系如何？ （3）一個電熱器接在10V的直流電源上，在ts內產生的焦耳熱為Q，今將該電熱器接在一正弦交流電源上它在2ts內產生的焦耳熱為Q，則這一交流電源電壓的最大值和有效值分別是多少？ 【問題4】兩只阻值相同的電阻分別通以正弦交流電和方波形交流電，如圖3.3-4所示，若它們的電流最大值相等，則兩只電阻產生的熱功率之比為 ( ) t/s t/s i/A i/A 圖 3.3-4 A．1:4 B．1:2 C．1:1 D．2:1 課堂檢測 A 1．關于交變電流與直流電的說法中，正確的是（ ） A．如果電流大小做周期性變化，則一定是交變電流 B．直流電的大小可以變化，但方向一定不變 C．交變電流一定是按正弦或余弦規律變化的 D．交變電流的最大特征就是電流的方向發生周期性變化 2．如圖3.3-5所示的四種電流中屬于交流電的有（ ） 圖 3.3-5 3．下列說法中正確的是 （ ） A．直流電能通過電容器　　　　 B．交流電不能通過電容器 C．直流電、交流電都能通過電容器　　　　 D．交流電的頻率越低，電流通過電容器的能力也越低 4．我國交流電的周期為 s，頻率為 Hz，那么1min內電流的方向改變 次。 5．.我國照明用的正弦交變電流的電壓是220V，動力線路用正弦交變電流的電壓是380V。它們的最大值分別為 V和 V。 B i/A t/s 圖 3.3-6 6．某正弦交流電的圖像如圖3.3-6所示，則由圖像可知： A．該交流電的頻率為0.02Hz B．該交流電的有效值為14.14A C．該交流電的瞬時值表達式為i=20sin(0.02t) D．在t=T/8時刻，該交流的大小與其有效值相等 7． 已知交變電流的瞬時值的表達式是i＝5sin50πt (安), 從t＝0到第一次出現最大值的時間是： （ ） A．6.25秒　　B．秒　　C．秒　　D．秒 8．在電子技術中，從某一裝置輸出的電流常常既有交流成分，又有直流成分，如果只要把交流成分輸送到下一級，應該采用如圖3.3-7所示電路中的 電路圖(填a或b).其中的電容器叫 ,它的作用是 . b a 前 級 輸 出 后 級 輸 入 前 級 輸 出 后 級 輸 入 圖 3.3-7 9．一個電熱器接到50V的直流電源上，發熱功率為200W，如果把它接到正弦式交流電源上使其發熱功率也是200 W，則該交流電的電壓最大值必須是 V。一個電容器接在交流電路上，擊穿與否，取決于交流電壓的瞬時值是否超過電容器的耐壓值。連接在220V的正弦交流電源兩端的電容器要能正常工作，其耐壓值必須大于 V。 圖 3.3-8 10． 一個電熱器接在10V直流電源上，消耗的電功率為，把它接在如圖3.3-8所示的方波交流電源上（不計溫度變化對電阻的影響），它消耗的電功率為，則此方波的幅值應是 （ ） A．10V B．5V C． V D．V 學有所得 　　　　　　　　　　 自主學習 【問題1】用直流電的用電器有：手電筒、手機、計算器、電子鐘、數碼照相機、遙控器等 用交流電的用電器有：電視機、電冰箱、洗衣機、電風扇、電烤火爐、充電器、空調器等 【問題2】大小、方向隨時間做周期性變化的電流叫做交變電流，各種電池供給的只沿一個方向流動的電流叫做直流。這兩種電流的根本區別在于交變電流的方向隨時間做周期性變化，直流電流的方向不隨時間變化。 【問題3】在實際中，交變電流是由交流發電機產生的。發電機的原理是利用磁場與線圈間的相對轉動使穿過線圈的磁通量發生變化，在線圈中產生感應電動勢，這一感應電動勢是交變的電動勢，從而在與用電器形成的閉合電路中產生的電流是交變電流。各種交流發電機都是由固定不動的“定子”和能夠連續轉動的“轉子”組成。有的發電機線圈轉動，磁體不動稱為“旋轉電樞式發電機”。 有的發電機線圈不動，磁體轉動，稱為“旋轉磁極式發電機”。 【問題4】電流、電壓隨時間按正弦函數的規律變化的電流，叫做正弦式交變電流 i= Imsinωt u= Umsinωt 【問題5】峰值：交流電電流、電壓的瞬時值表達式i= Imsinωt和u= Umsinωt中Im、Um分別是電流和電壓的最大值，叫做交流電的峰值 周期：交流電完成一次周期性變化所用的時間。用T表示，單位是秒。 頻率：交流電在一秒內發生周期性變化的沒次數。用f表示，單位是赫茲，符號是Hz。 周期與頻率的關系： 或 50Hz 合作探究 【問題1】正弦 【問題2】（1）交流電能夠“通過”電容器，直流電不能通過電容器。電容器具有“隔直流、通交流” 的作用。 （2）由于交流電的電壓值不斷隨時間變化，電容器接到交流電源兩端時，如果電壓升高，則電容器充電，在電路中形成充電電流。經過峰值以后，交流電壓降低，電容器放電，形成放電電流。盡管電荷實際上并沒有越過兩極板間的介質，但從外電路看來，導線中的電荷確實在流動，所以，電容器的充電和放電表現為交流電通過了電容器。交流電通過電阻時確實有電荷在電阻導體中定向移動,而交流電通過電容器時電荷實際上并沒有越過兩極板間的介質. （3）電容器能夠把混雜在直流中的交流成分濾掉.稱為濾波電容器. 在收音機的音頻放大電路中電容器能夠把音頻信號傳到下一級,而不讓直流成分通過.稱為隔直電容器. 【問題3】`(1)有效值(2) （3）10V, 7.07V 【問題4】 B 課堂檢測1.BD 2.ABC 3.D 4.0.02s 50Hz 6000 5.311V 537V 6.BD 7.D 8.b 隔直電容,隔直流、通交流。9.70.7V 311V 10.C 第三章 第四節．變壓器 自主學習 【問題1】通過不同的升壓變壓器將電壓升高到相同值后并入電網。通過降壓變壓器降壓后 送到不同的用戶，而各種不同的用電器內又有變壓器變壓，以滿足用電器自身的電壓需要。 n1 I1 I2 n2 U1 U2 n2 U2 ～ U1 n1 ～ 原線圈 副線圈 鐵芯 【問題2】略 【問題3】略 【問題4】 【問題5】變壓器是電氣設備。對于實際變壓器，原、副線圈銅導線的電阻發熱要損耗電能、鐵芯中產生渦流發熱要損耗電能、磁感線沒有全部通過鐵芯，部分磁感線從鐵芯中漏出形成漏磁引起能量的損失。這些能量損失不可避免，但可減少。變壓器制造時鐵芯用硅鋼片疊壓而成，并且做成閉合的口字形鐵芯既可減小渦流又可減少漏磁，是減少電能損失的有效措施。 合作探究 【問題1】①通入直流時燈泡不分管發光，通入交流電時燈泡發光。通入交流時取下可拆變壓器的一塊鐵芯，使其不閉合，燈泡的亮度明顯減弱或不發光。 ② 根據變壓器的工作原理來說明①中所觀察到的現象。鐵芯不閉合時，磁回路不暢，漏磁大幅增加，能量損失增大，從原線圈傳輸?shù)礁本€圈的能量大幅減少，燈泡明顯變暗或不亮。 【問題2】略 【問題3】（1）① 略，② 略，③ 略，④，n1＞ n2 ，n1＜ n2（2）略 【問題4】①P入=P出，I1U1=I2U2 ②由I1U1=I2U2和得： 【問題5】在繞制變壓器時，原線圈與副線圈所用導線的規格可以不一致。由可知 變壓器匝數多的線圈通過的電流小，所用導線可以細一些；變壓器匝數少的線圈通過的電流大，所用導線應該粗一些。 【問題6】（1）11:900,（2）0.982A 課堂檢測1．ABC,2．Ａ，３．BC,4．70.7V, 5．B,6．C,7．C略
