高考物理大一輪復習 課后限時集訓29 法拉第電磁感應定律 自感 渦流-人教版高三全冊物理試題

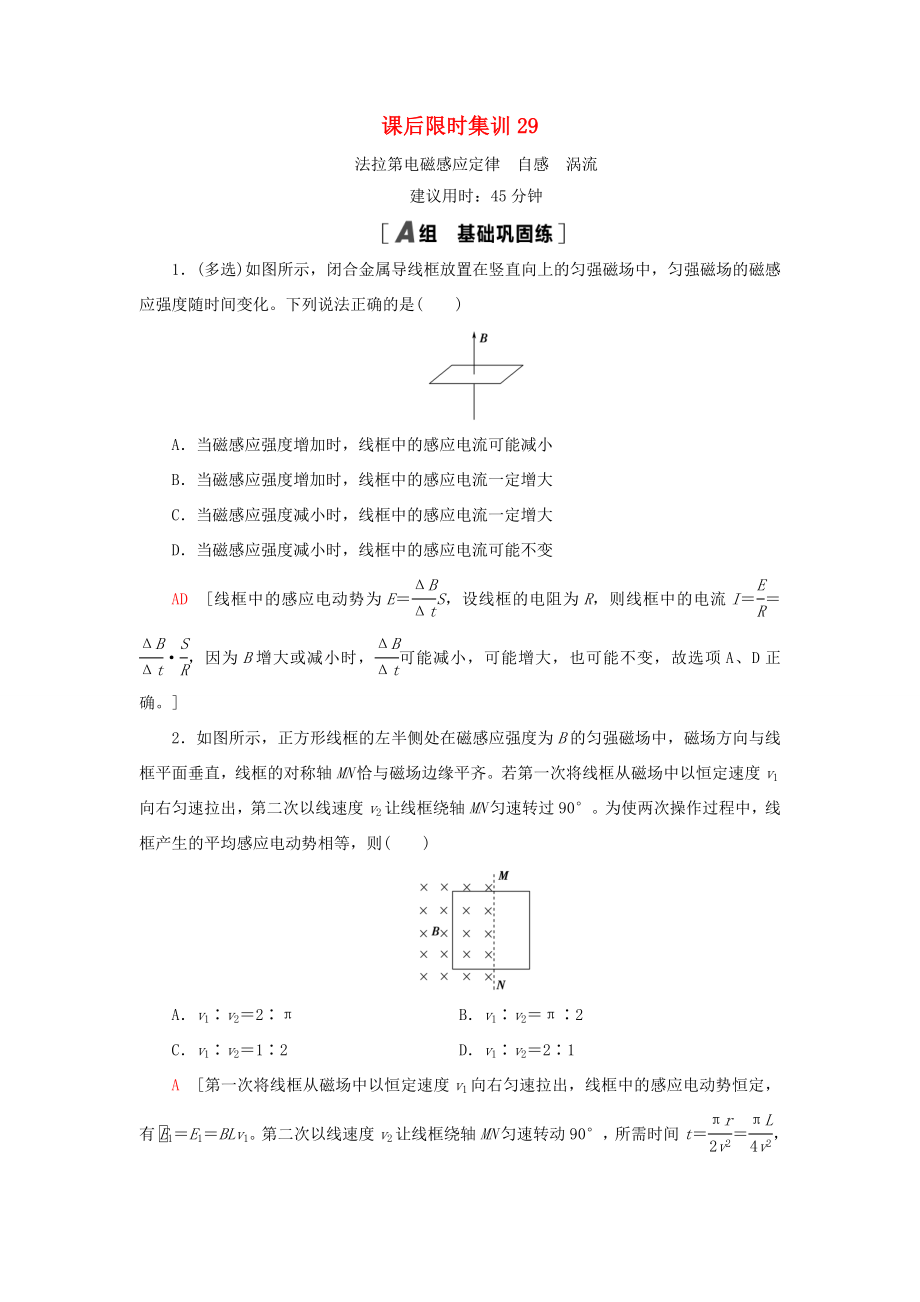

課后限時集訓29法拉第電磁感應定律　自感　渦流建議用時：45分鐘1．(多選)如圖所示，閉合金屬導線框放置在豎直向上的勻強磁場中，勻強磁場的磁感應強度隨時間變化下列說法正確的是(　　)A．當磁感應強度增加時，線框中的感應電流可能減小B．當磁感應強度增加時，線框中的感應電流一定增大C．當磁感應強度減小時，線框中的感應電流一定增大D．當磁感應強度減小時，線框中的感應電流可能不變AD　[線框中的感應電動勢為E＝S，設線框的電阻為R，則線框中的電流I＝＝·，因?yàn)锽增大或減小時，可能減小，可能增大，也可能不變，故選項A、D正確]2．如圖所示，正方形線框的左半側處在磁感應強度為B的勻強磁場中，磁場方向與線框平面垂直，線框的對稱軸MN恰與磁場邊緣平齊若第一次將線框從磁場中以恒定速度v1向右勻速拉出，第二次以線速度v2讓線框繞軸MN勻速轉過90°為使兩次操作過程中，線框產生的平均感應電動勢相等，則(　　)A．v1∶v2＝2∶π B．v1∶v2＝π∶2C．v1∶v2＝1∶2 D．v1∶v2＝2∶1A　[第一次將線框從磁場中以恒定速度v1向右勻速拉出，線框中的感應電動勢恒定，有1＝E1＝BLv1第二次以線速度v2讓線框繞軸MN勻速轉動90°，所需時間t＝＝，線框中的磁通量變化量ΔΦ＝B·L·＝BL2，產生的平均電動勢2＝＝。

由題意知1＝2，可得v1∶v2＝2∶π，A正確]3．如圖所示，兩根相距為l的平行直導軌ab、cd，b、d間連有一固定電阻R，導軌電阻可忽略不計MN為放在ab和cd上的一導體桿，與ab垂直，其電阻也為R整個裝置處于勻強磁場中，磁感應強度的大小為B，磁場方向垂直于導軌所在平面(垂直紙面向里)現對MN施力使它沿導軌方向以速度v水平向右做勻速運動令U表示MN兩端電壓的大小，下列說法正確的是(　　)A．U＝Blv，流過固定電阻R的感應電流由b經R到dB．U＝Blv，流過固定電阻R的感應電流由d經R到bC．MN受到的安培力大小FA＝，方向水平向右D．MN受到的安培力大小FA＝，方向水平向左A　[根據電磁感應定律，MN產生的電動勢E＝Blv，由于MN的電阻與外電路電阻相同，所以MN兩端的電壓U＝E＝Blv，根據右手定則，流過固定電阻R的感應電流由b經R到d，故A正確，B錯誤；MN受到的安培力大小FA＝BIl＝Bl·＝，方向水平向左，故C、D錯誤]4．電流傳感器在電路中相當于電流表，可以用來研究自感現象在如圖所示的實驗電路中，L是自感線圈，其自感系數足夠大，直流電阻值大于燈泡D的阻值，電流傳感器的電阻可以忽略不計。

在t＝0時刻閉合開關S，經過一段時間后，在t＝t1時刻斷開開關S在下列表示電流傳感器記錄的電流隨時間變化情況的圖象中，可能正確的是(　　)A　　　　B　　　　C　　　　DD　[閉合S瞬間，外電路電阻最大，然后外電路電阻逐漸減小，外電壓逐漸減小，所以通過電流傳感器的電流逐漸減小，電路穩定后，外電路電阻不變，外電壓不變，通過電流傳感器的電流不變；因?yàn)榫€圈的直流電阻值大于燈泡D的阻值，穩定后，通過線圈的電流小于通過電流傳感器的電流t＝t1時刻斷開開關S，由于自感現象，原來通過線圈L的電流從左向右流過電流傳感器，逐漸減小D圖符合題中情況]5．(多選)(2019·鹽城調研)如圖甲所示，水平放置的平行金屬導軌連接一個平行板電容器C和電阻R，導體棒MN放在導軌上且接觸良好，整個裝置放于垂直導軌平面的磁場中，磁感應強度B的變化情況如圖乙所示(圖示磁感應強度方向?yàn)檎?，MN始終保持靜止，則0～t2時間(　　)甲　　　　　　　乙A．電容器C的電荷量大小始終沒變B．電容器C的a板先帶正電后帶負電C．MN所受安培力的大小始終不變D．MN所受安培力的方向先向右后向左AD　[由題圖乙可知，磁感應強度均勻變化，產生恒定電動勢，由C＝可知，感應電動勢不變，電容器的電壓U不變，則電荷量大小不變，故A正確；根據楞次定律可知MN中的感應電流方向由N到M，電容器的a極板一直帶正電，故B錯誤；感應電流不變，由于磁感應強度的大小先減小后增大，MN所受安培力F＝BIL，所以安培力的大小先減小后增大，方向先向右后向左，故C錯誤，D正確。

]6．(多選)如圖甲所示，abcd是匝數為100匝、邊長為10 cm、總電阻為0.1 Ω的正方形閉合導線圈，放在與線圈平面垂直的圖示勻強磁場中磁感應強度B隨時間t的變化關系如圖乙所示則以下說法正確的是(　　)甲　　　　　　　乙A．導線圈中產生的是交變電流B．在t＝2.5 s時導線圈產生的感應電動勢為1 VC．在0～2 s內通過導線橫截面的電荷量為20 CD．在t＝1 s時，導線圈內電流的瞬時功率為10 WACD　[在0～2 s內，磁感應強度變化率為＝1 T/s，根據法拉第電磁感應定律，產生的感應電動勢為E1＝nS＝100×0.12×1 V＝1 V；在2～3 s內，磁感應強度變化率為＝2 T/s，根據法拉第電磁感應定律，產生的感應電動勢為E2＝nS＝100×0.12×2 V＝2 V導線圈中產生的感應電流為方波交變電流，選項A正確；在t＝2.5 s時，產生的感應電動勢為E2＝2 V，選項B錯誤；在0～2 s內，感應電流I＝＝10 A，通過導體橫截面的電荷量為q＝IΔt1＝20 C，選項C正確；在t＝1 s時，導線圈內感應電流的瞬時功率P＝UI＝I2R＝102×0.1 W＝10 W，選項D正確。

]7.在范圍足夠大、方向豎直向下的勻強磁場中，B＝0.2 T，有一水平放置的光滑框架，寬度為l＝0.4 m，如圖所示，框架上放置一質量為0.05 kg、電阻為1 Ω的金屬桿cd，框架電阻不計若cd桿以恒定加速度a＝2 m/s2，由靜止開始做勻加速直線運動，則：(1)在5 s內平均感應電動勢是多少；(2)第5 s末，回路中的電流多大；(3)第5 s末，作用在cd桿上的水平外力多大？[解析]　(1)5 s內的位移x＝at2＝25 m，5 s內的平均速度v＝＝5 m/s故平均感應電動勢E＝Blv＝0.4 V2)第5 s末：v′＝at＝10 m/s，此時感應電動勢E′＝Blv′則回路電流為I＝＝＝ A＝0.8 A3)桿做勻加速運動，則F－F安＝ma，即F＝BIl＋ma＝0.164 N[答案]　(1)0.4 V　(2)0.8 A　(3)0.164 N8．(多選)如圖所示是研究通電自感實驗的電路圖，A1、A2是兩個規格相同的小燈泡，閉合開關S，調節電阻R，使兩個燈泡的亮度相同，調節可變電阻R1，使它們都正常發光，然后斷開開關S，再重新閉合開關S，則(　　)A．閉合瞬間，A1立刻變亮，A2逐漸變亮B．閉合瞬間，A2立刻變亮，A1逐漸變亮C．穩定后，L和R兩端電勢差一定相同D．穩定后，A1和A2兩端電勢差不相同BC　[根據題設條件可知，閉合開關S，調節電阻R，使兩個燈泡的亮度相同，說明此時電阻R接入電路的阻值與線圈L的電阻一樣大，斷開開關S，再重新閉合開關S的瞬間，根據自感原理，可判斷A2立刻變亮，而A1逐漸變亮，B項正確，A項錯誤；穩定后，自感現象消失，根據題設條件，可判斷線圈L和R兩端的電勢差一定相同，A1和A2兩端電勢差也相同，C項正確，D項錯誤。

]9.(多選)如圖所示，一導線彎成直徑為d的半圓形閉合回路，虛線MN右側有磁感應強度為B的勻強磁場，方向垂直于回路所在的平面回路以速度v向右勻速進入磁場，直徑CD始終與MN垂直從D點到達邊界開始到C點進入磁場為止，下列說法中正確的是(　　)A．感應電流方向?yàn)槟鏁r(shí)針方向B．CD段直導線始終不受安培力C．感應電動勢的最大值E＝BdvD．感應電動勢的平均值＝πBdvAD　[線圈進磁場過程，垂直平面向里的磁通量逐漸增大，根據楞次定律“增反減同”，感應電流方向?yàn)槟鏁r(shí)針方向，選項A正確；CD端導線電流方向與磁場垂直，根據左手定則判斷，安培力豎直向下，選項B錯誤；線圈進磁場切割磁感線的有效長度是線圈與MN交點位置的連線，進磁場過程，有效切割長度最長為半徑，所以感應電動勢最大值為，選項C錯誤；感應電動勢的平均值＝＝＝，選項D正確]10.如圖所示，由某種粗細均勻的總電阻為3R的金屬條制成的矩形線框abcd，固定在水平面內且處于方向豎直向下的勻強磁場中一接入電路電阻為R的導體棒PQ，在水平拉力作用下沿ab、dc以速度v勻速滑動，滑動過程PQ始終與ab垂直，且與線框接觸良好，不計摩擦在PQ從靠近ad處向bc滑動的過程中(　　)A．PQ中電流先增大后減小B．PQ兩端電壓先減小后增大C．PQ上拉力的功率先減小后增大D．線框消耗的電功率先減小后增大C　[設PQ左側金屬線框的電阻為r，則右側電阻為3R－r；PQ相當于電源，其電阻為R，則電路的外電阻為R外＝＝，當r＝時，R外max＝R，此時PQ處于矩形線框的中心位置，即PQ從靠近ad處向bc滑動的過程中外電阻先增大后減小。

PQ中的電流為干路電流I＝，可知干路電流先減小后增大，選項A錯誤；PQ兩端的電壓為路端電壓U＝E－U內，因E＝Blv不變，U內＝IR先減小后增大，所以路端電壓先增大后減小，選項B錯誤；拉力的功率大小等于安培力的功率大小，P＝F安v＝BIlv，可知因干路電流先減小后增大，PQ上拉力的功率也先減小后增大，選項C正確；線框消耗的電功率即為外電阻消耗的功率，因外電阻最大值為R，小于內阻R；根據電源的輸出功率與外電阻大小的變化關系，外電阻越接近內阻時，輸出功率越大，可知線框消耗的電功率先增大后減小，選項D錯誤]11．(2019·龍巖市3月模擬)如圖所示，abcd為水平放置的平行“”形光滑金屬導軌，導軌間距為l，電阻不計導軌間有垂直于導軌平面向下的勻強磁場，磁感應強度大小為B金屬桿放置在導軌上，與導軌的接觸點為M、N，并與導軌成θ角金屬桿以ω 的角速度繞N點由圖示位置勻速轉動到與導軌ab垂直，轉動過程中金屬桿與導軌始終接觸良好，金屬桿單位長度的電阻為r則在金屬桿轉動過程中(　　)A．M、N兩點電勢相等B．金屬桿中感應電流的方向由N流向MC．電路中感應電流的大小始終為D．電路中通過的電荷量為A　[根據題意可知，金屬桿MN為電源，導軌為外電路，由于導軌電阻不計，外電路短路，M、N兩點電勢相等，故選項A正確；根據右手定則可知金屬桿中感應電流的方向是由M流向N，故選項B錯誤；由于切割磁場的金屬桿長度逐漸變短，感應電動勢逐漸變小，回路中的感應電流逐漸變小，故選項C錯誤；因?yàn)閷?dǎo)體棒MN在回路中的有效切割長度逐漸減小，所以接入電路的電阻逐漸減小，不能根據q＝計算通過電路的電荷量，故選項D錯誤。

]12．如圖所示，勻強磁場中有一由半圓弧及其直徑構成的導線框，半圓直徑與磁場邊緣重合；磁場方向垂直于半圓面(紙面)向里，磁感應強度大小為B0使該線框從靜止開始繞過圓心O、垂直于半圓面的軸以角速度ω勻速轉動半周，在線框中產生感應電流現使線框保持圖中所示位置，磁感應強度大小隨時間線性變化為了產生與線框運動過程中同樣大小的電流，磁感應強度隨時間的變化率的大小應為(　　)A． B． C． D．C　[設半圓弧的半徑為r，線框勻速轉動時產生的感應電動勢E1＝B0rv＝B0r＝B0ωr2當磁感應強度大小隨時間線性變化時，產生的感應電動勢E2＝＝S＝πr2·，要使兩次產生的感應電流大小相等，則E1＝E2，即B0ωr2＝πr2·，解得＝，選項C正確，A、B、D錯誤]13．(2019·云南省統一檢測)如圖所示，匝數為N、電阻為r、面積為S的圓形線圈P放置于勻強磁場中，磁場方向與線圈平面垂直，線圈P通過導線與阻值為R的電阻以及兩平行金屬板相連，兩金屬板之間的距離為d，兩板間有垂直紙面的恒定勻強磁場當線圈P所在位置的磁場均勻變化時，一質量為m、帶電荷量大小為q的油滴在兩金屬板之間的豎直平面內做圓周運動重力加速度為g，求：(1)流過電阻R的電流；(2)線圈P所在磁場磁感應強度的變化率。

[解析]　(1)設兩金屬板之間的電壓為U，對金屬板之間的帶電油滴受力分析有：mg＝q對電阻R，由歐姆定律得：U＝IR解得：I＝2)根據法拉第電磁感應定律得：E＝N＝NS根據閉合電路的歐姆定律得：I＝聯立解得：＝[答案]　(1)　(2)。
