柴油機油缸底架數控加工工藝及編程設計【3張CAD圖紙+畢業論文+卡片】

柴油機油缸底架數控加工工藝及編程設計

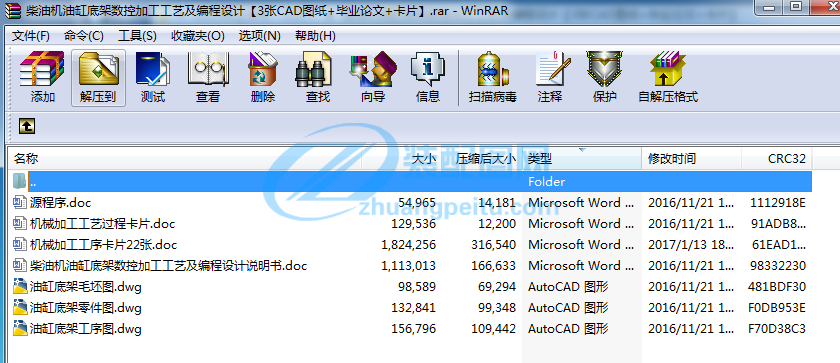

37頁 9700字?jǐn)?shù)+論文說明書+3張CAD圖紙【詳情如下】

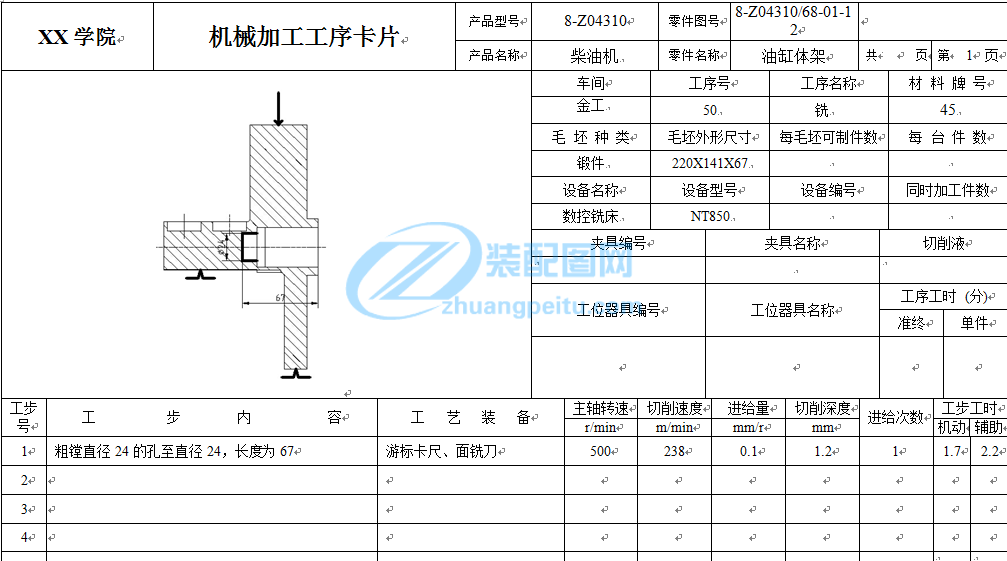

機械加工工序卡片22張.doc

機械加工工藝過程卡片.doc

柴油機油缸底架數控加工工藝及編程設計說明書.doc

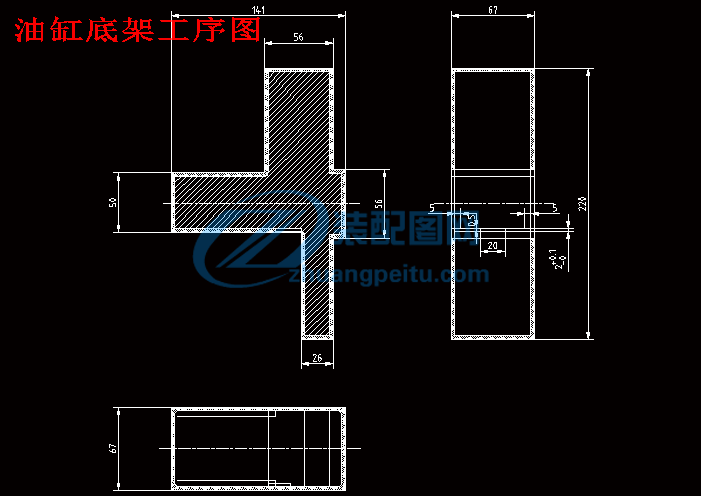

油缸底架工序圖.dwg

油缸底架毛坯圖.dwg

油缸底架零件圖.dwg

源程序.doc

摘要

 本篇設計是柴油機油缸底架普通加工工藝及編程，柴油機油缸底架零件的主要加工表面是各表面的銑削加工及內孔 的鏜削加工以及 直孔的鉆、絞削加工和M6螺紋孔的鉆、攻加工等。一般化來講，保證平面的加工精度相比較與保證孔系的加工精度，平面加工的精度相對來說還是比較容易的?？讖郊庸ざ际沁x用專用鉆夾具，夾緊方式一般選用手動夾緊，夾緊可靠。因此生產效率較高。能夠滿足設計要求

 文章的重點在于對柴油機油缸底架的工藝性和力學性能分析，對加工工藝規程進行合理分析，對柴油機油缸底架進行加工工藝的規程設計，包括了油缸底架的普通銑削加工，并且介紹了普通銑的加工工藝及普通編程，以此柴油機油缸底架進行普通銑的加工工藝編制和普通編程的設計，經過實踐證明，最終可以加工出合格的柴油機油缸底架零件。

關鍵詞：柴油機油缸體架；工藝規程；普通編程；零件

目   錄

    摘 要 I

     1 零件結構工藝分析 1

        1.1零件的分析 2

   1.1.1零件的作用 2

   1.1.2零件的工藝分析 4

1.2零件的主要技術要求 5

   1.2.1內孔的精度及位置精度 6

   1.2.2平面的精度及位置精度 7

   1.2.3 其他要求 8

      2 工藝規程設計 9

         2.1選擇定位基準 9

         2.2制定工藝路線 10

         2.3選擇加工設備和工藝設備 11

         2.4機械加工余量、工序尺寸及公差的確定 11

      3 確定切削用量及基本工時 12

         3.1工序10：粗銑A面至尺寸 13

         3.2工序20：粗銑B面至尺寸 14

         3.3工序30：粗銑C臺階大面留余量1.5 15

         3.4工序40：半精銑C臺階大面至尺寸 16

         3.5工序50：粗鏜直徑24的孔至直徑24，長度為67 17

         3.6工序60：粗鏜直徑35的孔至直徑34.7，長度為54 17

         3.7工序70：半精鏜直徑35的孔至直徑34.93 17

         3.8工序80：精鏜直徑35的孔至尺寸 17

         3.9工序90：鉆4Xφ7的孔 17

         3.10工序100：鉆6Xφ6的孔至直徑5.8 17

         3.11工序110：絞6Xφ6的至尺寸 17

         3.12工序120：鉆4X M6的螺紋底孔φ5深14 18

         3.13工序130：攻4XM6X10的螺紋 19

         3.14工序140：鉆、絞4Xφ6的孔至 20

         3.15工序150：鉆4X M6的螺紋底孔φ5深14，攻M6螺紋孔 21

         3.16工序160：鉆、絞M14X1.5-7HX16螺紋孔 22

         3.17工序170 鉆直徑18的孔，深度3，至尺寸

         3.18工序180：鉆2Xφ11的孔，深度為20，至尺寸 22

         3.19工序190：鉆2Xφ8的孔，深度為30，至尺寸 22

         3.20工序200：鉆2Xφ11的孔，深度為8，至尺寸 23

         3.21時間定額計算及生產安排 24

     4 零件編程 25

         4.1粗銑半精銑30X20的槽至尺寸 26

         4.2粗鏜、半精鏜、精鏜至 27

         4.3鉆、絞4Xφ6的孔至 28

    結 論 29

參考文獻 30

致  謝 31

1 零件結構工藝分析

本文對柴油機油缸體架的零件進行分析，通過對柴油機油缸體架的研究和分析，描述了油缸體架的毛坯制造形式、機械加工余量、基準選擇、工序尺寸和毛坯尺寸等的確定，以及切削用量和工時的計算等相關內容。為了提高勞動生產率，與指導老協商后，感覺用普通編程比較合適。

在這次畢業設計中，根據課題所給的零件圖、技術要求，通過查閱相關資料和書籍，了解和掌握了的機械加工工藝和編程的一般方法和步驟，并運用這些方法和步驟進行了夾具設計。整個設計得指導思想“簡便、效率高、非常經濟”。

工具是人類文明進步的標志。自二十世紀末，現代制造技術和機械制造過程自動化方面取得了飛快的進步。但是，在不斷創新的工具（包括夾具，刀具，量具和其他輔助設備），它的功能還是很顯著。該機床夾具對零件的質量，生產率和產品成本有直接或間接的影響。因此，無論是傳統和現代制造系統，夾具都是非常重要的工藝設備之一。

1.1 零件的分析

1.1.1 零件的作用

題目給出的零件是柴油機油缸體架。柴油機油缸體架主要是起安裝油缸的作用，一個設備的正常運行離不開動力裝置的執行以及一些傳動零件，例如軸承等一些傳動零件和傳動機構。故柴油機油缸體架零件的加工精度和表面光潔度影響著傳動的精度和效率，可以說，一個加工精度高的柴油機油缸體架與加工精度的低的柴油機油缸體架相比，其傳動效果很明顯。

結 論

    在最近的一段時間的畢業設計，使我們充分把握的設計方法和步驟，不僅復習所學的知識，而且還獲得新的經驗與啟示，在各種軟件的使用找到的資料或圖紙?jiān)O(shè)計，會遇到不清楚的作業，老師和學生都能給予及時的指導，確保設計進度本文所設計的是柴油機油缸體架加工工藝規程及編程，通過初期的定稿，查資料和開始正式做畢設，讓我系統地了解到了所學知識的重要性，從而讓我更加深刻地體會到做一門學問不易，需要不斷鉆研，不斷進取才可要做的好，總之，本設計完成了老師和同學的幫助下，在大學研究的最后，發自內心地感謝我的老師和同學們的幫助，因?yàn)橛辛舜蠹业膸椭椭С?，我才能夠順利地完成這次的畢業論文，最后，向大家表示深深的感謝和祝福。

參考文獻

[1] 劉德榮．組合夾具結構簡圖的初步探討．組合夾具，1982. (1)

[2] 孫已德．機床夾具圖冊[M]．北京：機械工業出版社，1984：20-23。

[3] 貴州工學院機械制造工藝教研室，．機床夾具結構圖冊[M]．貴陽：貴州任命出版社，1983：42-50。

[4] 劉友才．機床夾具設計[Ｍ] ．北京：機械工業出版社，1992 。

[5] 孟少龍．機械加工工藝手冊第1卷[M]，北京：機械工業出版社，1991。

[6] 《金屬機械加工工藝人員手冊》修訂組．金屬機械加工工藝人員手冊[M]．上海：上海科學技術出版社，1979。

[7] 李洪．機械加工工藝師手冊[M]．北京：機械工業出版社，1990。

[8] 馬賢智．機械加工余量與公差手冊[M]．北京：中國標準出版社，1994。

[9] 上海金屬切削技術協會．金屬切削手冊[M]．上海：上?？茖W(xué)技術出版社，1984。

致  謝

    時間如流水，經過幾個月的努力和付出，我的論文總算完成了！感謝鞠昌娟老師您在這一學期對我的諄諄教導，您不但在學習學業上給我以精心的指導，同時還在思想上給我無微不至的關懷支持和理解，給予我人生的啟迪，使我在順利地完成?？齐A段的學業同時，也學到了很多有用的做人的道理，明確了人生目標。知道自己想要什么，知道以后的人生目標是什么，通過這幾年的學習，讓我知道了我們親愛的導師嚴謹求實的治學態度，以及認真對待每個同學畢設的工作態度和務實的行為規范。也讓我懂得了對待任何事情都需要仔細，認真，不能有絲毫的馬虎。經過近半年努力的設計與計算，通過查找了各類的夾具，編程手冊論文終于可以完成了，我感到很開心，也很激動，因?yàn)檫@是我知識的積累。雖然它不是最完美的，也不是最好的，但是在我心里，它是我最珍惜的，因?yàn)槲易约阂呀?jīng)盡力的做了，它是我用心、用汗水成就的，也是我在大學三年來對所學知識的應用和體現。三年的學習和生活，不僅豐富了我的知識，而且鍛煉了我的個人能力，更重要的是從周圍的老師和同學們身上潛移默化的學到了許多有用的知識。
