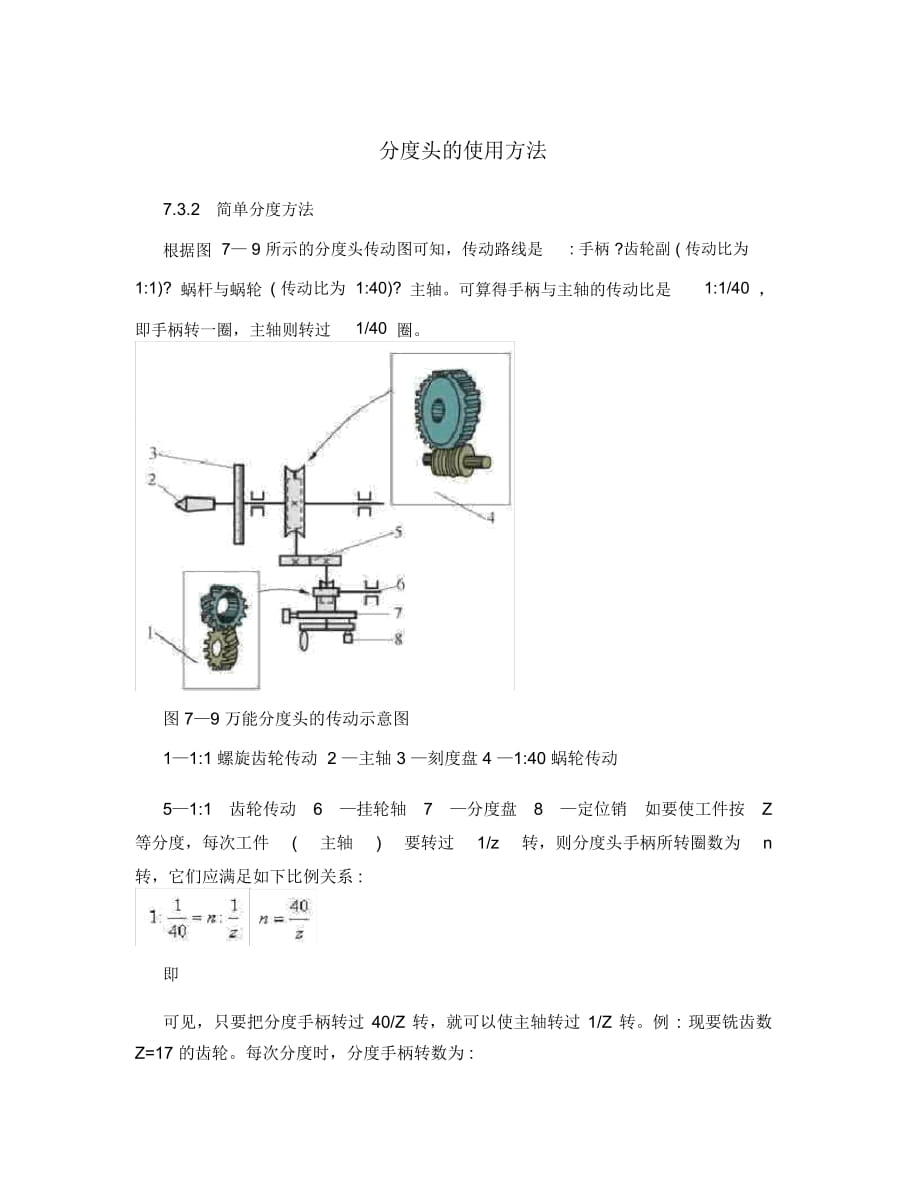

分度頭的使用方法
7.3.2 簡單分度方法
根據圖
7— 9 所示的分度頭傳動圖可知，傳動路線是
: 手柄 ?齒輪副 ( 傳動比為
1:1)?
蝸桿與蝸輪
( 傳動比為
1:40)?
主軸?？伤愕檬直c主軸的傳動比是
1:1/40
，
即手柄轉一圈，主軸則轉過
1/40
圈。
2、
圖 7—9 萬能分度頭的傳動示意圖
1—1:1 螺旋齒輪傳動 2 —主軸 3 —刻度盤 4 —1:40 蝸輪傳動
5—1:1 齒輪傳動 6 —掛輪軸 7 —分度盤 8 —定位銷 如要使工件按 Z 等分度，每次工件 ( 主軸 ) 要轉過 1/z 轉，則分度頭手柄所轉圈數為 n 轉，它們應滿足如下比例關系 :
即
可見，只要把分度手柄轉過 40/Z 轉，就可以使主軸轉過 1/Z 轉。例 : 現要銑齒數 Z=17 的齒輪。每次分度時，分度手柄轉數為 :
1
3、
圖 7—10 分度盤
這就是說，每分一齒，手柄需轉過 2 整圈再多轉 6/17 圈。此處 6/17 圈是通過
分度盤 ( 圖 7—10) 來控制的。國產分度頭一般備有兩塊分度盤。分度盤正反兩面上
有許多數目不同的等距孔圈。
第一塊分度盤正面各孔圈數依次為 :24 、25、28、 30、34、 37;
反面各孔圈數依次為 :38 、39、41、 42、43。
第二塊分度盤正面各孔圈數依次為 :46 、47、
4、49、 51、53、 54;
反面各孔圈數依次為 :57 、58、59、 62、66。
分度前，先在上面找到分母 17 倍數的孔圈 ( 例如有 :34 、51) 從中任選一個，如
選 34。把手柄的定位銷拔出，使手柄轉過 2 整圈之后，再沿孔圈數為 34 的孔圈轉過 12 個孔距 。這樣主軸就轉過了 1/17 轉，達到分度目的。 為了避免每次分度時
重復數孔之煩和確保手柄轉過孔距準確，把分度盤上的兩個扇形夾 1、 2 之間的夾
角 ( 圖 7—10) 調整到正好為手柄轉過非整數圈的孔間距。這樣每次分度就可做到快又準。
上述是運用分度盤的整圈孔距與應轉過孔距之比，來處理分度手柄要轉過的一
個分?jǐn)?shù)形式的非整數圈的轉動問題。這種屬簡單分度法。生產上還有角度分度法、
直接分度法和差動分度等方法。
