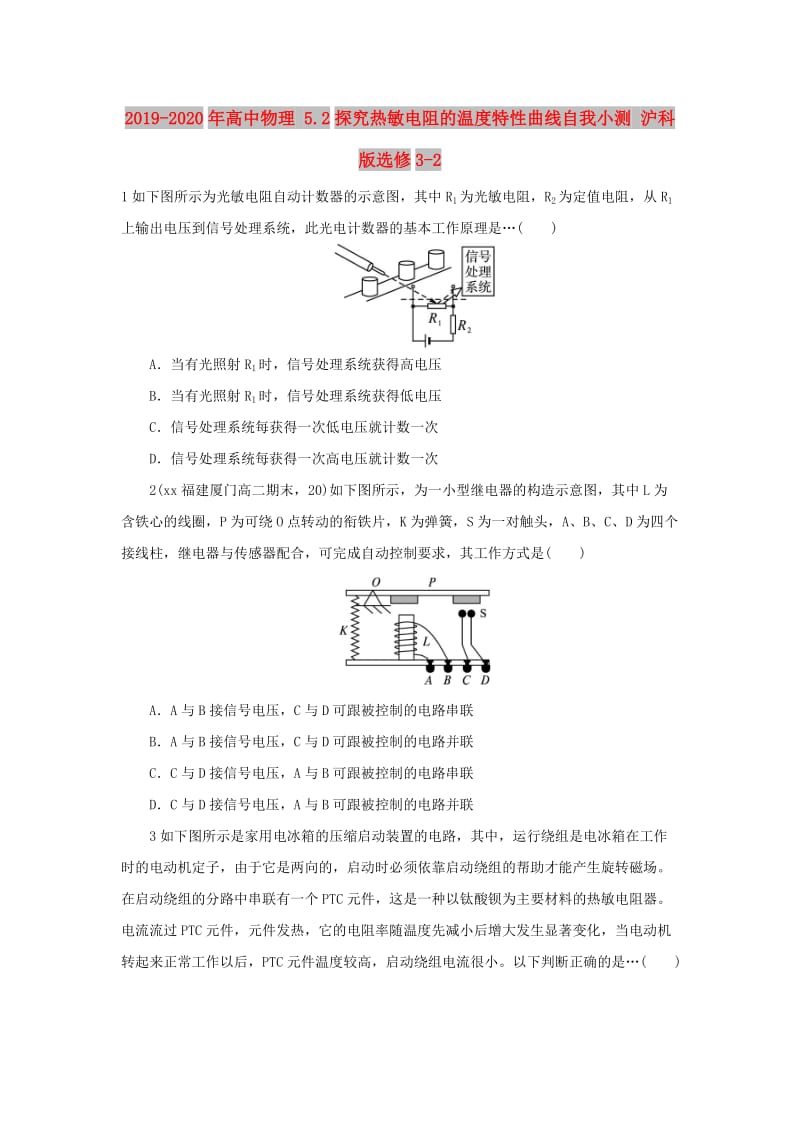

2019-2020年高中物理 5.2探究熱敏電阻的溫度特性曲線自我小測 滬科版選修3-21如下圖所示為光敏電阻自動計數器的示意圖，其中R1為光敏電阻，R2為定值電阻，從R1上輸出電壓到信號處理系統，此光電計數器的基本工作原理是…(　　)A．當有光照射R1時，信號處理系統獲得高電壓B．當有光照射R1時，信號處理系統獲得低電壓C．信號處理系統每獲得一次低電壓就計數一次D．信號處理系統每獲得一次高電壓就計數一次2(xx福建廈門高二期末，20)如下圖所示，為一小型繼電器的構造示意圖，其中L為含鐵心的線圈，P為可繞O點轉動的銜鐵片，K為彈簧，S為一對觸頭，A、B、C、D為四個接線柱，繼電器與傳感器配合，可完成自動控制要求，其工作方式是(　　)A．A與B接信號電壓，C與D可跟被控制的電路串聯B．A與B接信號電壓，C與D可跟被控制的電路并聯C．C與D接信號電壓，A與B可跟被控制的電路串聯D．C與D接信號電壓，A與B可跟被控制的電路并聯3如下圖所示是家用電冰箱的壓縮啟動裝置的電路，其中，運行繞組是電冰箱在工作時的電動機定子，由于它是兩向的，啟動時必須依靠啟動繞組的幫助才能產生旋轉磁場在啟動繞組的分路中串聯有一個PTC元件，這是一種以鈦酸鋇為主要材料的熱敏電阻器。

電流流過PTC元件，元件發熱，它的電阻率隨溫度先減小后增大發生顯著變化，當電動機轉起來正常工作以后，PTC元件溫度較高，啟動繞組電流很小以下判斷正確的是…(　　)A．電冰箱的電動機啟動時比正常工作時耗電少B．電冰箱的電動機正常工作時比啟動時耗電少C．電冰箱啟動后，啟動繞組功率不變，運行繞組功率是變化的D．電冰箱啟動后，啟動繞組功率是變化的，運行繞組功率不變4(xx遼寧撫順高二期末，11)下列說法正確的是 … (　　)A．話筒是一種常用的聲傳感器，其作用是將電信號轉換為聲信號B．電熨斗能夠自動控制溫度的原因是它裝有雙金屬片溫度傳感器，這種傳感器作用是控制電路的通斷C．電子秤所使用的測力裝置是力傳感器D．半導體熱敏電阻常用作溫度傳感器，因為溫度越高，它的電阻值越大5為了解決樓道照明，在樓道內安裝一個傳感器與電燈控制電路相接，當樓道內有人走動而發出聲音時，電燈即發光，這種傳感器為______傳感器，它輸入的是______信號，經過傳感器轉換后，輸出的是______信號6如下圖所示，甲、乙是兩類熱敏電阻的R-t特征圖線，如果想用熱敏電阻作傳感器，并與繼電器相連，構成一個簡單的自動報警線路，當溫度過高時，由繼電器接通電路報警。

采用圖________熱敏電阻較好7如下圖所示，將多用電表的選擇開關置于“歐姆”擋，再將電表的兩支表筆與負溫度系數的熱敏電阻RT的兩端相連，這時表針恰好指在刻度盤的正中間若往RT上擦一些酒精，表針將向______(填“左”或“右”)移動；若用電吹風機將熱風吹向電阻，表針將向________(填“左”或“右”)移動 8如下圖甲所示為半導體材料做成的熱敏電阻的阻值隨溫度變化的曲線，圖乙為用此熱敏電阻R和繼電器設計的溫控電路，設繼電器的線圈電阻為Rx＝50 Ω，當繼電器線圈中的電流Ic大于或等于20 mA時，繼電器的銜鐵被吸合左側電源電動勢為6 V，內阻可不計，溫度滿足什么條件時，電路右側的小燈泡會發光？9家中煮水時，在煮沸之后常常會忘記關掉火源，造成浪費和危險，希望有一個水煮沸后的提醒裝置給你提供日光燈用啟動器一只，門鈴一個，導線若干請你制作一個沸水報警器10電話的話筒可以把聲音變化轉換為電流變化，炭精話筒的結構如下圖所示炭精盤和振動膜之間充滿了接觸不緊密的炭粒，聲音使振動膜振動，改變炭粒接觸的緊密程度，使炭粒的電阻發生變化，從而改變電路中電流的大小如果炭粒的電阻能在45 Ω～55 Ω的范圍內變化，當加在它兩端的電壓為3 V時，求電路中電流變化的范圍。

11全自動洗衣機中，排水電磁閥是由程序控制器控制其動作的當洗衣機進行排水和脫水程序時，電磁鐵的線圈通電，使電磁鐵的鐵心2動作，牽引排水閥的活塞打開，排出污水牽引電磁鐵的結構如下圖所示當程序控制器的控制電流通過線圈時，線圈和鐵心1產生一個強的磁場，使鐵心2磁化，由于磁體相互作用，將鐵心2吸入線圈，此時鐵心2將拉動閥門使閥門打開排水同樣，控制器不輸出控制電流時，電磁鐵將失去磁性，彈簧(圖中未畫)將鐵心 2拉回原位，從而關閉閥門想一想：(1)某時刻輸入控制電流時，a為正，b為負，則鐵心2中A端和B端分別為什么磁極？(2)a、b處輸入的是正、負交變電流，鐵心2是否仍然吸入線圈？與恒定電流相比會有什么不同？參考答案1解析：當光照射光敏電阻R1時，阻值減小，總電阻減小，總電流增大，路端電壓減小，而R2上的電壓會因電流的增大而增大，所以R1上的電壓將減小選項BD正確答案：BD2解析：信號電壓應接線圈，用以產生磁場吸引銜鐵，讓S處的觸點接通，外電路應與C、D串聯，起到接通電路的目的若讓C、D與外電路并聯，S接通后出現的是短路狀態答案：A3解析：電冰箱的電動機啟動時，PTC的電阻較小，通過它的電流很大，啟動繞組和運行繞組產生了旋轉磁場，使電動機啟動。

隨著電流流過PTC元件，電流使它發熱，電阻隨之變大，電流隨之減小，直至電阻相當大，啟動繞組的電流變得相當小，這時電動機正常工作而加在運行繞組的電壓不變，則運行繞組的電流不變，所以電冰箱的電動機啟動時耗電最多，啟動后正常運行時耗電較少啟動后直至正常運行，啟動繞組的功率是變化的，而運行繞組的功率不變答案：BD4解析：話筒是一種常用的電容傳感器，A錯半導體熱敏電阻常用作溫度傳感器有兩種類型，一種是負溫度系數的，溫度越高，它的電阻值越小；一種是正溫度系數的，溫度越高，它的電阻值越大故答案為BC答案：BC5答案：聲音　聲音　電6解析：甲種電阻有一段突變，當溫度升高時，電阻值突然減小到很小，使電路中的電流變化較大，起到較好的效果答案：甲7解析：若往RT上擦一些酒精，由于酒精蒸發吸熱，熱敏電阻RT溫度降低，電阻值增大，所以指針應向左偏；用電吹風機將熱風吹向電阻，電阻RT溫度升高，電阻值減小，所以指針向右偏答案：左　右8解析：熱敏電阻與繼電器串聯，若使電流不小于Ic＝20 mA，則總電阻不大于R總＝＝300 Ω由于R總＝RT＋Rx，則RT不大于250 Ω由甲圖可看出，當RT＝250 Ω時，溫度t＝50 ℃，即溫度不低于50 ℃。

答案：溫度不低于50 ℃時，電路右側的小燈泡會發光9解析：如下圖所示做法，A是一個日光燈的啟動器，小心地將其氖泡敲破取出其雙金屬片和電極就能作為一個自動溫控開關經適當調整將它置于水壺口，當沸騰的水蒸氣噴出時，使雙金屬片膨脹，與電極接觸(等于使開關合上)B是一個電門鈴，將插頭P插在電源上，cd兩引出端短接時，門鈴便會發出叮咚的聲音(有的門鈴用干電池，便沒有插頭P)，利用這些器材可以組裝成一個報警器答案：見解析10解析：根據歐姆定律I＝，將數據代入計算得：I1＝ A＝0.067 A，I2＝ A＝0.055 A答案：0.067 A～0.055 A11解析：(1)利用安培定則判斷，A端為S極，B端為N極2)仍能吸入線圈，因為鐵心仍能被磁化，且磁化后的磁性總是與線圈要發生相吸的作用但與恒定電流產生的磁場相比，交變磁場強弱有變化，磁性減弱的時刻彈簧會將鐵心2拉離線圈，因而會有振動而產生噪聲答案：見解析。
