通信原理課設

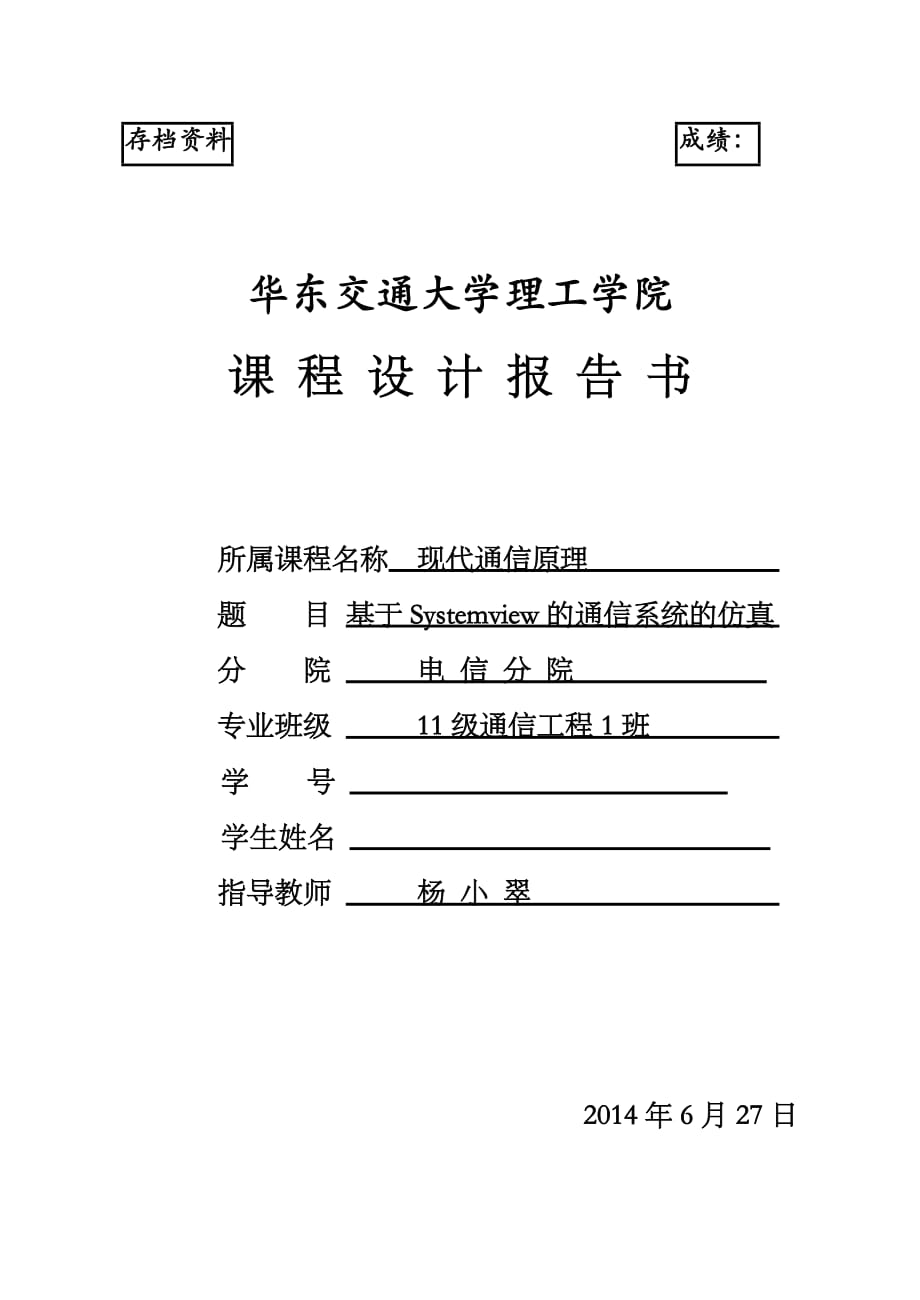

存檔資料 成績：　 華東交通大學理工學院課 程 設 計 報 告 書所屬課程名稱 現代通信原理 　　　 　　 題 目 基于Systemview的通信系統的仿真 分 院 電 信 分 院 　 　 　專業班級 11級通信工程1班 學　　號 　 　　　　 　　 　 學生姓名 　 　　　　 　　　 指導教師 楊 小 翠　　 　　　 2014年6月27日 華東交通大學理工學院課程設計報告華東交通大學理工學院課 程 設 計（ 論 文 ）任 務 書專 業 11通信工程 班 級 1班 姓名 一、課程設計（論文）題目 基于Systemview的通信系統的仿真 二、課程設計（論文）工作：自 2014 年 6 月 26 日起至 2014 年 6 月 28 日止三、課程設計（論文）的內容要求： 1、對調制解調的通信系統進行仿真研究2、掌握振幅鍵控，頻移鍵控，相移鍵控三種基本的數字調制方式。

3、掌握數字信號的傳輸方式4、通過Systemview仿真軟件，實現對2ASK，2FSK等數字調制系統的仿真5、熟練掌握Systemview的用法 學生簽名： () 2014年6月27日序號項 目等　　　級優秀良好中等及格不及格1課程設計態度評價2出勤情況評價3任務難度評價4工作量飽滿評價5任務難度評價6設計中創新性評價7論文書寫規范化評價8綜合應用能力評價綜合評定等級課程設計（論文）評閱意見評閱人 　 職稱 20 年 月 日 目 錄第1章 課程設計目的 5第2章 SystemView的基本介紹 6第3章 二進制幅移鍵控(2ASK) 83.1 調制系統 83.2解調系統 103.3 功率譜圖： 133.4 2ASK系統調制解調圖對比 14第四章 二進制頻移鍵控 (2FSK） 154.1 調制系統 154.2 解調系統 184.3 功率譜圖: 204.4 2FSK系統調制解調圖對比 21第五章 實驗總結 22第六章 參考文獻 23第1章 課程設計目的 本課程設計有如下目的和要求：1、對調制解調的通信系統進行仿真研究。

2、掌握振幅鍵控，頻移鍵控，相移鍵控三種基本的數字調制方式3、掌握數字信號的傳輸方式4、通過Systemview仿真軟件，實現對2ASK，2FSK等數字調制系統的仿真5、熟練掌握Systemview的用法第2章 SystemView的基本介紹SystemView是一個用于現代科學與科學系統設計及仿真打動態系統分析平臺從濾波器設計、信號處理、完整通信系統打設計與仿真，到一般打系統數字模型建立等各個領域，SystemView在友好而功能齊全打窗口環境下，為用戶提供啦一個精密的嵌入式分析工具進入SystemView后，屏幕上首先出現該工具的系統視窗，系統視窗最上邊一行為主菜單欄，包括：文件（File）、編輯（Edit）、參數優選（Preferences）、視窗觀察（View）、便箋（NotePads）、連接（Connetions）、編譯器（Compiler）、系統（System）、圖符塊（Tokens）、工具（Tools）和幫助（Help）共11項功能菜單如圖1所示圖1 SystemView界面系統視窗左側豎排為圖符庫選擇區圖符塊（Token）是構造系統的基本單元模塊，相當于系統組成框圖中的一個子框圖，用戶在屏幕上所能看到的僅僅是代表某一數學模型的圖形標志（圖符塊），圖符塊的傳遞特性由該圖符塊所具有的仿真數學模型決定。

創建一個仿真系統的基本操作是，按照需要調出相應的圖符塊，將圖符塊之間用帶有傳輸方向的連線連接起來這樣一來，用戶進行的系統輸入完全是圖形操作，不涉及語言編程問題，使用十分方便進入系統后，在圖符庫選擇區排列著8個圖符選擇按鈕創建系統的首要工作就是按照系統設計方案從圖符庫中調用圖符塊，作為仿真系統的基本單元模塊可用鼠標左鍵雙擊圖符庫選擇區內的選擇按鈕當需要對系統中各測試點或某一圖符塊輸出進行觀察時，通常應放置一個信宿（Sink）圖符塊，一般將其設置為“Analysis”屬性Analysis塊相當于示波器或頻譜儀等儀器的作用，它是最常使用的分析型圖符塊之一在SystemView系統窗中完成系統創建輸入操作（包括調出圖符塊、設置參數、連線等）后，首先應對輸入系統的仿真運行參數進行設置，因為計算機只能采用數值計算方式，起始點和終止點究竟為何值？究竟需要計算多少個離散樣值？這些信息必須告知計算機假如被分析的信號是時間的函數，則從起始時間到終止時間的樣值數目就與系統的采樣率或者采樣時間間隔有關實際上，各類系統或電路仿真工具幾乎都有這一關鍵的操作步驟，SystemView也不例外如果這類參數設置不合理，仿真運行后的結果往往不能令人滿意，甚至根本得不到預期的結果。

有時，在創建仿真系統前就需要設置系統定時參數時域波形是最為常用的系統仿真分析結果表達形式進入分析窗后，單擊“工具欄”內的繪制新圖按鈕（按鈕1），可直接順序顯示出放置信宿圖符塊的時域波形，對于碼間干擾和噪聲同時存在的數字傳輸系統，給出系統傳輸性能的定量分析是非常繁雜的事請，而利用“觀察眼圖”這種實驗手段可以非常方便地估計系統傳輸性能實際觀察眼圖的具體實驗方法是：用示波器接在系統接收濾波器輸出端，調整示波器水平掃描周期Ts，使掃描周期與碼元周期Tc同步（即Ts＝nTc，n為正整數），此時示波器顯示的波形就是眼圖由于傳輸碼序列的隨機性和示波器熒光屏的余輝作用，使若干個碼元波形相互重疊，波形酷似一個個“眼睛”，故稱為“眼圖”眼睛”掙得越大，表明判決的誤碼率越低，反之，誤碼率上升SystemView具有“眼圖”這種重要的分析功能 當需要觀察信號功率譜時，可在分析窗下單擊信宿計算器圖標按鈕，出現“SystemView信宿計算器”對話框，單擊分類設置開關按鈕spectrum，完成功率譜的觀察第3章 二進制幅移鍵控(2ASK)3.1 調制系統 (a) 模擬法 (b) 鍵控法圖2 2ASK信號的產生在幅移鍵控中，載波幅度是隨著調制信號而變化的。

一種是最簡單的形式是載波在 二進制調制信號1或0控制下通或斷，這種二進制幅度鍵控方式稱為通斷鍵控（OOK）二進制振幅鍵控方式是數字調制中出現最早的，也是最簡單的這種方法最初用于電報系統，但由于它在抗噪聲的能力上較差，故在數字通信中用的不多但二進制振幅鍵控常作為研究其他數字調制方式的基礎二進制振幅鍵控信號的基本解調方法有兩種：相干解調和非相干解調，即包絡檢波和同步檢測非相干解調系統設備簡單，但信噪比小市，相干解調系統的性能優于相干解調系統系統的相關參數：基帶信號amplitu=0.5，offset=-0.5，rate=10圖3 2ASK調制系統組成圖4 輸入的調制信號圖5 已調信號3.2解調系統(a) 相干解調原理 非相干解調原理圖6 ASK信號解調原理系統相關參數：基帶信號頻率=50HZ，電平=2，偏移=1，載波頻率=1000HZ模擬低通頻率=225HZ,極點數為3.系統運行時間為0.3S，采樣頻率=20000HZ圖7 2ASK解調系統組成圖8 原始信號圖9 解調后的信號圖10 已調信號3.3 功率譜圖：圖11 Sink3輸入信號圖12 Sink8輸出信號3.4 2ASK系統調制解調圖對比圖13 Sink3信號圖14 Sink8信號如圖所示調制信號Sink3的圖形與解調后的信號Sink8圖形基本一致，在每段的起始因為信號不穩定，所以出現了微小的波動。

這與濾波器濾波誤差也相關相干解調需要插入相干載波，而非相干解調不需要載波，因此包絡檢波時設備較簡單對于2ASK系統，大信噪比條件下使用包絡檢波，而小信噪比條件下使用相干解調第四章 二進制頻移鍵控(2FSK)4.1 調制系統數字鍵控法實現二進制移頻鍵控信號的原理圖：圖15 2FSK鍵控法調制器采用鍵控法產生的二進制頻移鍵控信號，即利用矩形脈沖序列控制的開關電力對兩個不同的獨立頻率源進行選通頻移鍵控FSK是用數字基帶信號去調制載波的頻率因為數字信號的電平是離散的，所以載波頻率的變化也是離散的在實驗中，二進制基帶信號是用正負電平表示的，載波頻率隨著調制信號為1或-1而變化，其中1對應于載波頻率f1，-1對應于載波頻率f2.系統相關參數：基帶信號：AMPLITUDE=0.5，offset=-0.5，rate=10HZ，反相器：THRESHOLD=0.5，載波頻率=10HZ圖16 2FSK調制系統組成圖17 基帶信號圖18 經反相器后的信號圖19 已調信號一部分圖20 已調信號另一部分圖21 已調信號4.2 解調系統 (a) 相干解調原理框圖 非相干解調原理框圖圖22 2FSK系統解調原理框圖系統基本參數：基帶信號頻率=50HZ，電平=2，偏移=0，半波整流器門限為0，sink8、sink14頻率=500HZ，sink9、sink15頻率=1000HZ。

模擬低通濾波器頻率=225HZ，極點個數為7，運行時間=0.3S，采樣頻率=10000HZ圖23 2FSK解調系統組成圖24 原始信號圖25 解調后的信號4.3 功率譜圖:圖26 Sink7輸入信號圖27 Sink19輸出信號4.4 2FSK系統調制解調圖對比圖22 Sink7信號圖23 Sink199信號如圖sink7、sink19分別為系統的輸入和輸出，輸入為調制信號，輸出為解調后信號，兩信號基本一致，但解調信號每段的起始點有波動，主要是濾波器濾波誤差造成的，這無礙仿真結果的準確性由于載波頻率相當大，已調信號的波形觀察不是很清楚，這就不如低頻處理清楚，直觀相干解調需要插入兩個相干載波，而非相干解調不需要載波，因此包絡檢波時設備較簡單對于2FSK系統，大信噪比條件下使用包絡檢波，而小信噪比條件下使用相干解調第五章 實驗總結此次課程設計的主要是實現：2ASK、2FSK、2PSK、2DPSK四個通信調制解調系統的仿真：2ASK調制模擬調制法用乘法器來實現，解調為非相干解調信號經過帶通濾波器，相乘器，低通濾波器，抽樣判決器，然后輸出2FSK是使得載波頻率在二進制基帶信號f1和f2兩個頻率點間變化，可以看成是兩個不同載波頻率的2ASK信號的疊加。

此處是通過鍵控法來實現的解調是通過兩個帶通濾波器與相乘器相乘，在經過低通濾波器，然后抽樣判決輸出對同一調制方式，采用相干解調方式的誤碼率低于采用非相干解調方式的誤碼率若采用相同的解調方式，在誤碼率相同的情況下，所需要的信噪比2ASK比2FSK高3DB，2FSK比2PSK高3DB,由此，在抗加性高斯白噪聲方面，相干2PSK性能最好，2FSK次之，2ASK最差對調制和調制方式的選擇要作全面考慮，如果抗噪聲性能是最主要的，則應考慮相干2PSK和2DPSK，而2ASK最不可?。蝗绻筝^高的頻帶利用率，則應選擇相干2PSK、2DPSK、2ASK，而2FSK最不可?。蝗绻筝^高的功率利用率，則應選擇相干2PSK、2DPSK、2ASK最不可??；若傳輸信道是隨參信道，則2FSK具有更好的適應能力目前用得最多的數字調制方式是相干2DPSK和非相干2FSK相干2DPSK主要用于高速數據傳輸，而非相干2FSK則用于中、低速數據傳輸中，特別是在衰落信道中傳輸數據時，它證明了自己的廣泛的應用第六章 參考文獻[1] 樊昌信，曹麗娜編著，通信原理，國防工業出版社，2006[2] 李東生.《SystemView系統設計及仿真入門與應用》 電子工業出版社[3] 楊翠蛾.《高頻電子線路實驗與課程設計SystemView部分》 哈爾濱工程大學出版社[4] 陳萍.《現代通信實驗系統的計算機仿真》 國防工業出版社[5] 羅偉雄，韓力，原東昌編著，通信原理與電路，北京理工大學出版社[6] 李哲英主編，SystemView動態系統分析與設計軟件學習版中文手冊， 內部資料，1997。

[7] 陳星，劉斌編寫，SystemView通信原理實驗指導，北京航空航天大學電子工程系內部講義，1997第 22 頁 共 22 頁。
