墊片模具設計

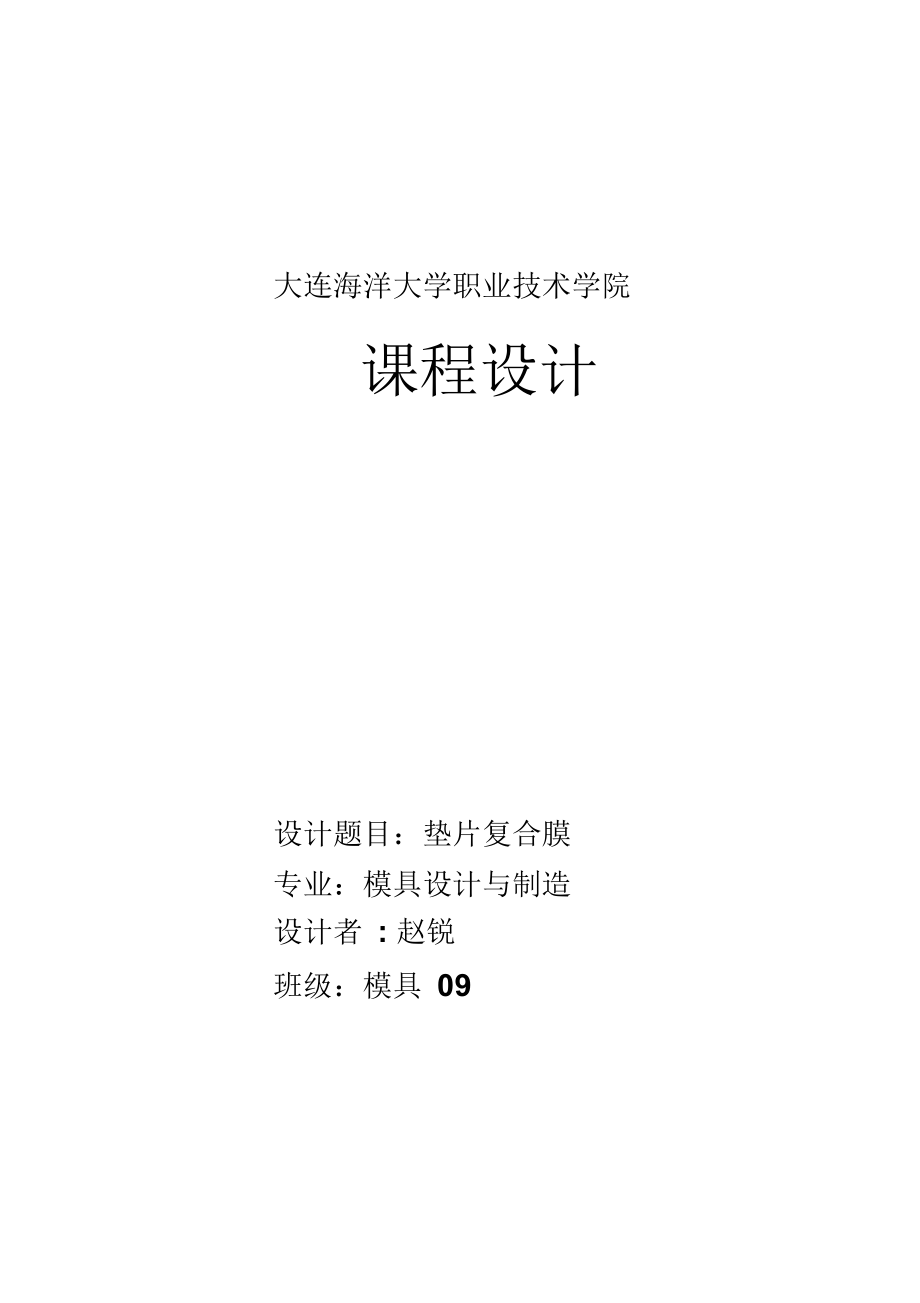

大連海洋大學職業技術學院課程設計設計題目：墊片復合膜專業：模具設計與制造設計者 : 趙銳班級：模具 09摘要 ：通過在學校的學習，設計該零件的沖裁模，首先對沖壓間進行工藝性分析，對沖壓模具總體結構設計，畫裝配圖沖壓是利用安裝在沖壓設備 （主要是壓力機） 上的模具對材料施加壓力， 使其分離或塑性變形， 從而獲得所需零件（俗稱沖壓或沖壓件）的一種壓力加工方法 沖壓通常在常溫下對材料進行冷變形加工， 且主要采用板料來加工成所需零件， 所以也叫冷沖壓或板料沖壓沖壓是材料壓力加工或塑性加工的主要方法之一，隸屬于材料成型工程技術前言模具是制造業得一種基本工藝裝備， 它的作用是控制和限制材料 （固態或液態） 流動，使之形成所需的形體， 用模具制造零件以其效率高產品質量好， 材料廠消耗低， 生產成本低而廣泛用于制造業中模具工業是國民經濟的基礎工業，是國際上公認的關鍵工業模具生產技術水平的高低是衡量一個國家產品制造水平高低的重要標志， 它在很大程度上決定著產品的質量， 效益和新產品的開發能力振興和發展我國的模具工業， 正日益受到人們的關注 早在 1989 年 3 月中國政府頒布的 《關于當前產業政策要點的決定》中，將模具列為機械工業技術改造序列的第一位。

模具工業既是高新技術產業的一個組成部分，又是高新技術產業化得重要領域模具在機械，電子，輕工，汽車，紡織，航空，航天等工業領域里，日益成為使用最廣泛的主要工藝裝備，它承擔了這些工業領域的 60%~90% 的產品零件，組件和部件的生產加工模具制造的重要性主要體現在市場的需求上， 僅以汽車， 摩托車行業的模具市場為例汽車， 摩托車行業是模具的最大市場， 在工業發達的國家， 這一市場占整個模具市場一半左右 汽車工業是我國國民經濟五大支柱產業之一， 汽車工業重點是發展零部件， 經濟型轎車和重型汽車， 汽車模具作為發展重點， 已在汽車工業生產政策中得到了明確 汽車基本車型不斷增加， 一個型號的汽車所需模具達幾千副，價值上億元 為了適應市場的不斷需求，汽車將不斷換型，汽車換型時約有 80% 的模具須要更換中國摩托車居世界第一，據統計，中國共有 14 種排量 80 多個車型， 1000 多個型號 單輛摩托車約有零件 2000 種， 共計 5000多個，其中一半以上需要模具生產一個型號的摩托車生產需 1000 副模具，總價值為 1000多元其他行業，如電子及通訊，家電建筑等，也存在巨大的模具市場1目錄（一）零件的工藝性分析 31.材料分析 32. 結構分析 33. 精度分析 3（二）沖裁工藝方案的確定 3（三）零件工藝計算 31. 刃口尺寸計算 42. 排樣計算 53. 沖壓力計算 64. 壓力中心計算 6（四）沖壓設備的選用 6（五）模具零部件結構的確定 61. 標準模架的選用 62. 卸料裝置中彈性元件的計算 73. 其他零部件結構圖 8（六）模具裝配圖 11（七）參考文獻 13#（一）零件工藝分析工件為圖一所示的落料沖孔件 ，材料為Q235鋼，材料厚度 3mm,生產批量 為大批量。

工藝性分析內容如下：<()35-0.621、材料分析Q235為普通碳素結構鋼，具有良好的沖裁成形性能2結構分析零件簡單，結構對稱，無尖角對沖裁加工較為有力零件內部有兩個 8的孔和一個孔，滿足沖裁最小孔徑 dmin >1.0t=3mm,另外，經計算 e20的孔距零件外形之間的最小邊距為 7.5mm ,滿足沖裁件最小邊距l(xiāng) min >1.5t=4.5mm所以，該零件的結構滿足沖裁的要求3、精度分析零件上有5個尺寸標注了公差尺寸要求， 沖裁件的經濟公差等級不高于 IT11級, 一般落料公差等級最好低于 IT10級，沖孔件公差等級最好低于 IT9級，工件的 尺寸全為自由公差， 可看作IT14級，尺寸精度較低，普通沖裁完全能滿足要求二）沖裁工藝方案的確定零件為落料沖孔件，可提出的方案如下：方案一、單工序模：零件屬于中批量生產，因此采用單工序模須要模具數量多， 生產率低，所以費用也高，不合理方案二、復合模：若采用復合沖裁，可以得出沖件的精度和平直度較好，生產率較高，凸凹模最小壁厚為 3.2mm.方案三、級進模：大批量生產，沖裁精度較高，沖裁件孔與孔、孔與邊緣尺寸較小時使用，計算該件的最小壁厚為 6.6ms綜上所述，可選方案二的復合膜。

三）零件的工藝計算1刃口得尺寸計算根據零件的形狀特點，刃口尺寸計算采用分開制造法1)落料件的基本尺寸計算公式為Da = (Dmax-X 3 0ADt =(Da —Zmin)\①尺寸420 00.52 mm由表2.2.3可得凸凹模最小間隙Zmin = 0.460 mm ,Zmax =0.640 mm查表得 5T =0.020, 16A =0.0250，磨損系數為 x=0.5校核：回 | + 歸A =0.045< Zmax - Zmin =0.18a 0.025 0.025Da =(Dmax -X ) 0A =(20 -0.5X 0.52) 0 =19.740 0 0Dt = (Da -Zmin ) _T =(19.74 一0.64) ,0.020 =19.1 9.020②尺寸 @3500.62mm,由材料厚度可得 Zmin =0.460mm , Zmax = 0.640 mm查表彳導6T =0.020, 6A =0.030,磨損系數為 x=0.5校龍亥；16Tl + 16A =0.005< Zmax - Zmin =0.18A_ 0.030 0.030Da =(Dmax —X4)號=(35 —0.5X 0.62 ) 0 =34.69 00 0 0Dt = (Da _Zmin ) = (34.69-0.64) _0.020 =34.05 _0.020(2)沖孔的基本尺寸計算公式為dT =&所? 乂，),dA - (dT Zmin )0①?zèng)_孔尺寸 2X 18 f^mm，可查得 Zmin =0.460mm , Zmax =0.640mm 。

許=0.020 , 6a =0.020 ,磨損系數 x=0.5校核：16T + — 1 =0.04W Zmax ^min =0.18dT =(dmin +xA)\= (8+0.5X0.36) 00.02 =8.18 01).02A .0.02 0.02dA=(dT + Zmin)乎=(8.18+0.46) 0 =8.64 00.52②沖孔尺寸 200 mm ,可查得 Zmin =0.460mm, Zmax=0.640mm ,6T =0.020, 6A =0.025 ,磨損系數 x=0.5 3)孔心距計算：尺寸 60 0.74L d= (L min +0.5 △ ) 0.125 2=((60—0.74) +0.5X 1.48 ) mmt 0.125x 1.48mm=60 _ 0.185mm2、排樣計算(1)根據零件形狀和增大利用率而采用斜排2 2) 搭邊值設定 a1=2.5 , a=2.8 3 3)條料寬度與導料板寬度間距離計算采用無側壓裝置條料寬度與導料板間距離一 一、 0 _ 0條料寬度B」=(Dmax+2a+c) 3查得條料寬度偏差 A=0.9mm,導料板與條料之間的最小間隙 c , c=0.5 。

B=(35+2X 2.8+0.5) 00.9 =41.1 00.9,實際板料寬度為 42mm導料板間的距離： A=B+C=42+0.5=42.5mm 步距 S=2x+a1如圖,x=35.28S=35.28X 2+2.5=73.0673.0635.28 2.5(4) 條料利用率n =(VBS)X100%2一個零件面積為 1600.77 mm一個進距內的坯料面積：_ _ _ _ 2BX S=42X 73.06=3068.52mm因此，材料利用率：n =(A/ BS) x 100%二(1600.77/3068.52) 100%=53%3、沖壓力計算可知沖裁力基本計算公式：F二KLt .此例中零件的周長 L1=186.6mm,沖孔內周邊之和 L2=113.1mm,又因?yàn)? =300MPa , t=3mm, K=1.3.F1 = K L1t T =1.3X 186.6X 3X 300=218.322KN沖孔力： F2=K L2tT =1.3X 113.1 X 3X300=132.327KN總沖裁力： F 二 F1 F2=218.322+132.327=350.649KN推件力：根據材料厚度取凹模刃口直壁高度 h=9mm ,故n=h/t=9/3=3,KT =0.45,貝U: FT=n KT F沖=3X 0.45X 132.327=178.641KN卸料力：Kx =0.04,則：Fx = Kx x F落=0.04 x 218.322 = 8.372KN所以，F(xiàn)z= F Fx F[ 二 350.649 178.641 8.732-538.02KN公稱壓力：f = 1.3 F2 =1.3x 538.02 = 699.43KN4、壓力中心計算該零件結構簡單對稱，取該件幾何中心。

四）、沖壓設備的選用根據沖壓力的大小，選取開式雙柱可傾壓力機 J23-80,其主要技術參數如下：公稱壓力：800KN滑塊行程：130 mm最大封閉高度：380 mm閉合高度調節：90 mm滑塊中心線到床身距離： 290 mm工作臺尺寸：540 mm x 800 mm工作臺孔尺寸： 230 mm x 360 mm模柄孔尺寸：^60 mm x 80 mm墊板厚度；100 mm（五卜模具零部件結構的確定1、標準模架的選用標準模架的選用依據為凹模的外形尺寸，所以應首先計算凹模周界得大小，由凹模高度和壁厚的計算公式，得凹模高度 H=Kb=0. 3X 78=23.4 mm,取整數 24 mm5凹模壁厚 c=(1.5~2)H=40 mm凹模長度 L=b+2c=35+ 2X40=115 mm由以上計算凹模輪廓尺寸 LXBXH=158X 115X 24,查有關標準，并無厚度合適，選用標準尺寸是 LXB=160X 125 ,凹模材料選用：Cr4WmoV模具采用后置導柱模架，根據以上計算結果，可查得模架規格為上模座：160 mm x 125mm x 40,下模座：160mm x 125mm x 50mm ,導柱：25 mm x 160 mm ,導套：25 mm x 95 mm x 38 mm o2、卸料裝置中彈性元件的計算模具采用彈性卸料裝置，彈性元件選用橡膠，其尺寸計算如下：(1) 確定橡膠的自由高度 H0H0= (3.5~4) H 工HH = h工作 + h 修磨=t+1+(5~10)=(2+1+7) mm=10mm由以上兩個公式，取 H0=40 mm。

2)確定橡膠的橫截面積 AA =Fx/P查得矩形橡膠在預壓量為 10%~15%時的單位壓力為 0.6MPa,所以八 9850N 2A= 16417 mm0.6MPa(3)確定橡膠的平面尺寸根據零件的形狀特點，橡膠墊的外形應為矩形，中間開有矩形孔以避讓凸 模結合零件的具體尺寸，橡膠墊中間的避讓孔尺寸為 78 mm x 46 mm ,外形暫定一邊長為160 mm ,則另一邊長b為bx 160-78 X46= A16417 78X46b= - mm 115mm(4)校核橡膠的自由高度 HoHoD為滿足橡膠墊的高徑比要求，將橡膠墊分割成四塊裝入模具中，其最大外 形尺寸為80 mm ,所以40 一0.580橡膠墊的高徑比在0.5~1.5之間，所以選用橡膠墊規格合理橡膠的裝模高度約為 0.85X40mm=34 mm73.其他零部件結構圖1 .沖孑L凸模2.凸凹模#3凹模95.凸模固定板4.卸料螺釘6.模柄#（六）裝配圖口11（七）參考文獻《沖壓模具設計指導》《沖壓工藝與模具設計》《沖壓模具設計結構圖冊》#。
