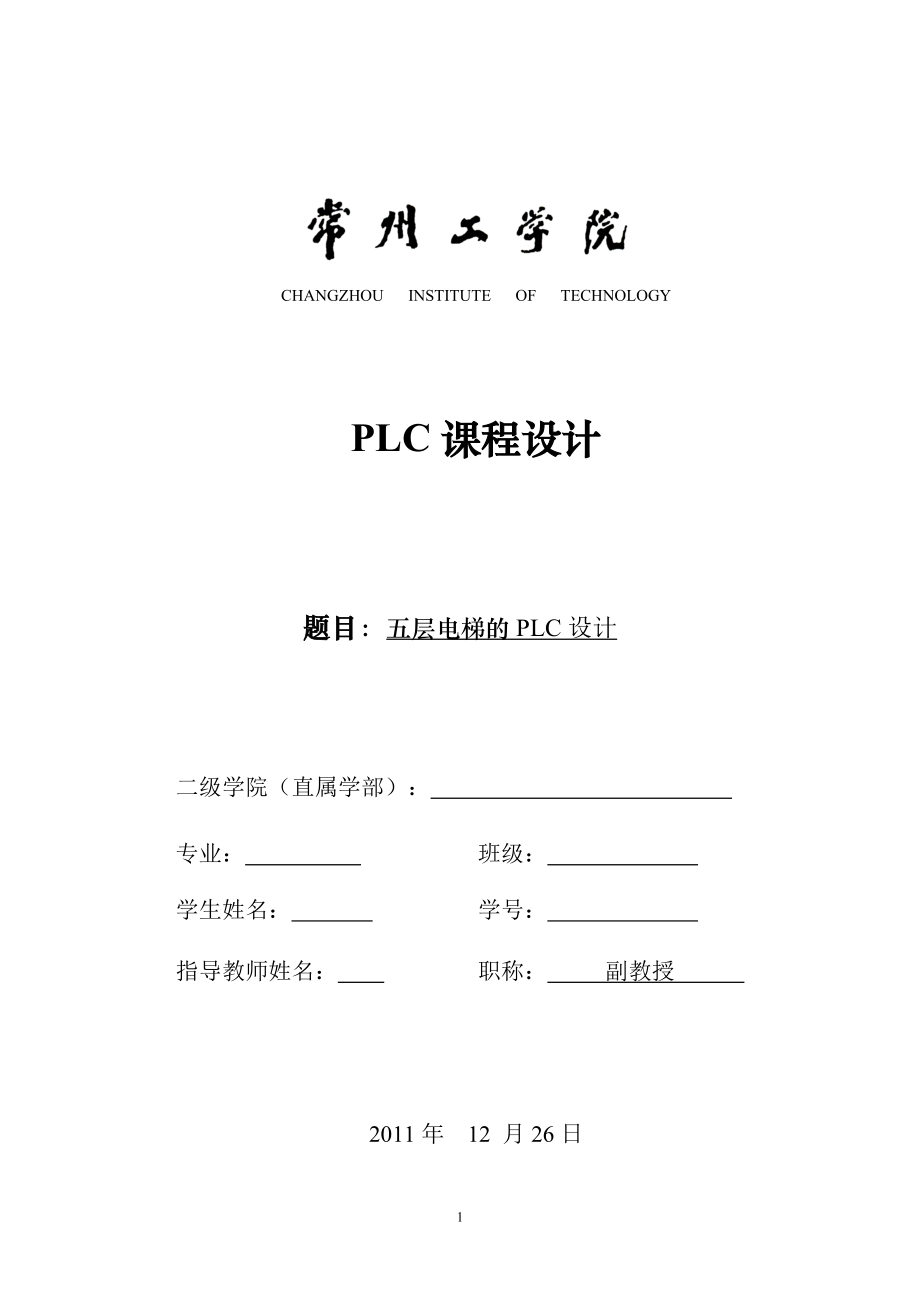

CHANGZHOU INSTITUTE OF TECHNOLOGYPLC課程設計題目：五層電梯的PLC設計二級學院（直屬學部）： 專業： 班級： 學生姓名： 學號： 指導教師姓名： 職稱： 副教授 2011年 12 月26日電器與可編程控制器課程設計任務書延陵學院 專業：電氣工程及其自動化 班級：學生姓名指導老師職稱副教授課題名稱課題：五層電梯的PLC設計指標及要求達到設計課題的控制要求，上機調試PLC控制程序，打印PLC程序，計算機繪圖課題工作內容工作內容：1、熟悉課題工作原理2、設計方案論證，系統建立，電氣原理控制設計3、元器件選擇，梯形圖設計（控制分析）4、完成設計圖紙，完成設計任務書5、設計測評進程安排第1-2天：下達任務，收集資料，設計準備，方案確定第3-5天：電氣原理控制設計，元器件選擇第6-8天：梯形圖設計（控制分析），上機調試第9-10天：完成設計圖紙，完成設計任務書，設計測評主要參考文獻《可編程控制原理與應用》北京理工大學出版社 范次猛《可編程控制應用技術實訓指導》化學工業出版社 李俊秀《電氣控制與PLC應用》北京機械工業出版社 余雷生 方宗達《電氣控制與可編程控制器技術》化學工業出版社 史國生《基于三菱PLC實驗報告》常州工學院出版社 羅慧芳地點A308教室起止日期2011.12.26—2012.01.6目 錄1.緒論 42.課 題 介 紹 63.設計內容及要求 73.1控制要求 73.2設計要求 73.3電梯的控制原理 83.4控制方案 94.硬件設計 94.1元器件選擇 94.1.1 電機選擇 94.1.2 熔斷器的選擇 104.1.3 熱繼電器的選擇 104.1.4 接觸器的選擇 104.1.5 PLC芯片的選擇 114.2元器件清單 114.3硬件控制原理圖 11 4.3.1控制思想及要求 11 4.3.2原理圖 12 4.3.3 PLC外部接線圖 145.軟件設計 165.1設計思想及程序框圖 165.2 I/O地址表 175.2.1輸入信號的確定 175.2.2輸出信號的確定 185.2.3 內部輔助繼電器的確定 185.3程序設計及說明 195.3.1外呼信號的登記與消除 195.3.2 開門控制 225.3.3 關門控制 245.3.4 樓層信號的顯示 245.3.5 電梯箱內選擇停層與顯示 265.3.6 電梯的定向環節 285.3.7 電梯的起步、穩定運行環節 325.3.8 電梯的制動環節 336.運行調試 377.小結 388.參考文獻 39附錄 40主電路 40完整的接線圖 411.緒論目前，PLC在國內外已廣泛應用于鋼鐵、石油、化工、電力、建材、機械制造、汽車、輕紡、交通運輸、環保及文化娛樂等各個行。

一、PLC的國內外狀況世界上公認的第一臺PLC是1969年美國數字設備公司（DEC）研制的限于當時的元器件條件及計算機發展水平，早期的PLC主要由分立元件和中小規模集成電路組成，可以完成簡單的邏輯控制及定時、計數功能20世紀70年代初出現了微處理器人們很快將其引入可編程控制器，使PLC增加了運算、數據傳送及處理等功能，完成了真正具有計算機特征的工業控制裝置為了方便熟悉繼電器、接觸器系統的工程技術人員使用，可編程控制器采用和繼電器電路圖類似的梯形圖作為主要編程語言，并將參加運算及處理的計算機存儲元件都以繼電器命名此時的PLC為微機技術和繼電器常規控制概念相結合的產物20世紀70年代中末期，可編程控制器進入實用化發展階段，計算機技術已全面引入可編程控制器中，使其功能發生了飛躍更高的運算速度、超小型體積、更可靠的工業抗干擾設計、模擬量運算、PID功能及極高的性價比奠定了它在現代工業中的地位20世紀80年代初，可編程控制器在先進工業國家中已獲得廣泛應用這個時期可編程控制器發展的特點是大規模、高速度、高性能、產品系列化這個階段的另一個特點是世界上生產可編程控制器的國家日益增多，產量日益上升這標志著可編程控制器已步入成熟階段。

20世紀末期，可編程控制器的發展特點是更加適應于現代工業的需要從控制規模上來說，這個時期發展了大型機和超小型機；從控制能力上來說，誕生了各種各樣的特殊功能單元，用于壓力、溫度、轉速、位移等各式各樣的控制場合；從產品的配套能力來說，生產了各種人機界面單元、通信單元，使應用可編程控制器的工業控制設備的配套更加容易目前，可編程控制器在機械制造、石油化工、冶金鋼鐵、汽車、輕工業等領域的應用都得到了長足的發展我國可編程控制器的引進、應用、研制、生產是伴隨著改革開放開始的最初是在引進設備中大量使用了可編程控制器接下來在各種企業的生產設備及產品中不斷擴大了PLC的應用目前，我國自己已可以生產中小型可編程控制器上海東屋電氣有限公司生產的CF系列、杭州機床電器廠生產的DKK及D系列、大連組合機床研究所生產的S系列、蘇州電子計算機廠生產的YZ系列等多種產品已具備了一定的規模并在工業產品中獲得了應用此外，無錫華光公司、上海鄉島公司等中外合資企業也是我國比較著名的PLC生產廠家可以預期，隨著我國現代化進程的深入，PLC在我國將有更廣闊的應用天地二、PLC未來展望21世紀，PLC會有更大的發展從技術上看，計算機技術的新成果會更多地應用于可編程控制器的設計和制造上，會有運算速度更快、存儲容量更大、智能更強的品種出現；從產品規模上看，會進一步向超小型及超大型方向發展；從產品的配套性上看，產品的品種會更豐富、規格更齊全，完美的人機界面、完備的通信設備會更好地適應各種工業控制場合的需求；從市場上看，各國各自生產多品種產品的情況會隨著國際競爭的加劇而打破，會出現少數幾個品牌壟斷國際市場的局面，會出現國際通用的編程語言；從網絡的發展情況來看，可編程控制器和其它工業控制計算機組網構成大型的控制系統是可編程控制器技術的發展方向。

目前的計算機集散控制系統DCS（Distributed Control System）中已有大量的可編程控制器應用伴隨著計算機網絡的發展，可編程控制器作為自動化控制網絡和國際通用網絡的重要組成部分，將在工業及工業以外的眾多領域發揮越來越大的作用2.課 題 介 紹在自動化控制領域，PLC是一種重要的控制設備一、PLC的構成 從結構上分，PLC分為固定式和組合式（模塊式）兩種固定式PLC包括CPU板、I/O板、顯示面板、內存塊、電源等，這些元素組合成一個不可拆卸的整體模塊式PLC包括CPU模塊、I/O模塊、內存、電源模塊、底板或機架，這些模塊可以按照一定規則組合配置二、CPU的構成 CPU是PLC的核心，起神經中樞的作用，每套PLC至少有一個CPU，它按PLC的系統程序賦予的功能接收并存貯用戶程序和數據，用掃描的方式采集由現場輸入裝置送來的狀態或數據，并存入規定的寄存器中，同時，診斷電源和PLC內部電路的工作狀態和編程過程中的語法錯誤等進入運行后，從用戶程序存貯器中逐條讀取指令，經分析后再按指令規定的任務產生相應的控制信號，去指揮有關的控制電路CPU主要由運算器、控制器、寄存器及實現它們之間聯系的數據、控制及狀態總線構成，CPU單元還包括外圍芯片、總線接口及有關電路。

內存主要用于存儲程序及數據，是PLC不可缺少的組成單元CPU速度和內存容量是PLC的重要參數，它們決定著PLC的工作速度，IO數量及軟件容量等，因此限制著控制規模三、I/O模塊 PLC與電氣回路的接口，是通過輸入輸出部分（I/O）完成的I/O模塊集成了PLC的I/O電路，其輸入暫存器反映輸入信號狀態，輸出點反映輸出鎖存器狀態輸入模塊將電信號變換成數字信號進入PLC系統，輸出模塊相反I/O分為開關量輸入（DI），開關量輸出（DO），模擬量輸入（AI），模擬量輸出（AO）等模塊按I/O點數確定模塊規格及數量，I/O模塊可多可少，但其最大數受CPU所能管理的基本配置的能力，即受最大的底板或機架槽數限制四、電源模塊 PLC電源用于為PLC各模塊的集成電路提供工作電源同時，有的還為輸入電路提供24V的工作電源電源輸入類型有：交流電源（220VAC或110VAC），直流電源（常用的為24VAC） 五、底板或機架 大多數模塊式PLC使用底板或機架，其作用是：電氣上，實現各模塊間的聯系，使CPU能訪問底板上的所有模塊，機械上，實現各模塊間的連接，使各模塊構成一個整體3.設計內容及要求3.1控制要求 (1)電梯轎箱的控制要求: 選向: 根據電梯各層內選外呼信號的先后和停止時轎箱所在的樓層位置決定電梯的運行方向. 選層換速:指電梯能夠根據轎箱內所選層而決定運行方向,而且 遵守或一直向上,或一直向下的原則.并且在每次平層的時候都能夠 換速. 樓層位置的指示:選用了數碼管顯示的方法.由于 FX2N 系列已 有內部計數-譯碼驅動模塊,所以只要外部加上 LED 七段顯示管和電 源就可以顯示樓層了. (2) 電梯門的控制要求: 要求當電梯平層的時候,電梯門自動打開,經過10秒鐘后電梯 門自動關上.如果遇到有人在門中間的情況,電梯會因為光電開關的 作用而自動開門. (3) 補充要求: 出了上述兩個要求以外, 還要注意的一點就是備用電梯電機的使 用,一但曳引電機出現故障,備用電機將手動控制轉入運行狀態,避 免因曳引惦記出故障而引發的不必要的麻煩.3.2設計要求對于電梯的控制, 可選用繼電-接觸系統或可編程控制器來完成, 但是二者有各自的特點: (1) 繼電-接觸系統:它的優點是線路直觀,大部分電器均為常用 電器,更換方便,價格較便宜.但是他觸點繁多,線路復雜,電器的 電磁機構及觸點動作較慢, 能耗高, 機械動作噪音大, 而且可靠性差. (2) PLC 在設計和制造上采取了許多抗干擾措施,使用方便,擴展 容易.它使用了梯形圖和可編程指令,易于掌握.總之,PLC 取代繼電-接觸系統已經成為大的趨勢. 基于上述原因,我們選擇用可編程控制器來完成對電梯的控制.3.3電梯的控制原理曳引繩兩端分別連著轎廂和對重，纏繞在曳引輪和導向輪上，曳引電動機通過減速器變速后帶動曳引輪轉動，靠曳引繩與曳引輪摩擦產生的牽引力，實現轎廂和對重的升降運動，達到運輸目的。

固定在轎廂上的導靴可以沿著安裝在建筑物井道墻體上的固定導軌往復升降運動，防止轎廂在運行中偏斜或擺動常閉塊式制動器在電動機工作時松閘，使電梯運轉，在失電情況下制動，使轎廂停止升降，并在指定層站上維持其靜止狀態，供人員和貨物出入轎廂是運載乘客或其他載荷的箱體部件，對重用來平衡轎廂載荷、減少電動機功率補償裝置用來補償曳引繩運動中的張力和重量變化，使曳引電動機負載穩定，轎廂得以準確?？侩姎庀到y(tǒng)實現對電梯運動的控制，同時完成選層、平層、測速、照明工作指示呼叫系統隨時顯示轎廂的運動方向和所在樓層位置安全裝置保證電梯運行安全圖1實驗面板圖3.4控制方案平層信號平層拖動系統減速減速點信號啟動安全保護系門鎖保護定向、選向轎內指令廳外召喚樓層信號樓層指示層樓信號的取得電梯控制系統原理框圖4.硬件設計4.1元器件選擇4.1.1 電機選擇系統的輸入設備要有4個行程開關和1只按鈕，因此PLC需要5個輸入點分別和它們的常開觸頭相接系統由電動機M2拖動分臂左移或右移，電動機M1拖動分臂上升或下降，M3的抓緊和放松，原點位置由指示燈HL顯示三相籠型異步電動機380V，0.75KW，Y形聯結3臺表1 電動機額定參由選擇的三相異步電機確定熔斷器和熱繼電器選擇電動機線電流：P=√3UICOSß P=750W U=380V所以算出：I=1.13A且根據：I(熔斷電流)≥（1.5—2.5）I(最大的一臺電動機額定電流)+I(其余電動機額定電流)4.1.2 熔斷器的選擇熔斷器額定電流為I=2*1.13+2*1.13=4.52A型號額定電壓V熔斷器額定電流A熔體額定電流A分斷能力RT14-20380V202,4,6,10,16,20100KART14-32322,4,6,10,16,20,25,32RT14-636310,16,20,25,32,40,50,,63表2 熔斷器參數為提高非常好的短路保護功能，所以可以選擇RT14-20 額定電壓為380V 熔斷器電流為20A 熔體電流為4A.4.1.3 熱繼電器的選擇根據額定電流及表3，可選擇JR16-20/3(JR16-20/3D) 作為主電路的熱繼電器起到過載保護功能。

型號額定電流A額定電流/A電流調節范圍A熱元件規格JR16-20/3JR16-20/3D200.35,0.5,0.721.1,1.6,2.4,3.55.0,7.2,11,16,220.25-0.35,0.32-0.50.45-0.72,0.68-1.11.0-1.6,1.5-2.42.2-3.5,3.5-5.06.8-11,10-16,14-22表3熱繼電器參數4.1.4 接觸器的選擇I=P/KU 其中I為接觸器主觸頭電流，P為電動機額定功率，U為電動機額定電壓，K為經驗系數 一般為1-1.4 且P=750W ,U=380V ,K=1所以I=1.13A 切所選電機為三相異步交流，所以根據表4可選擇下面的繼電器型號額定電壓額定電流可控制的三相異步電動機最大功率額定操作頻率線圈消耗功率機械壽命220V380V500V啟動吸持300萬次CJ10-5380V5A1.2KW2.2KW2.2KW600次/h35V.A6V.A表4 接觸器參數4.1.5 PLC芯片的選擇FX2n-16MR-001 是繼電器輸出有，有8個輸出8個輸入 其系列的芯片是其中融合一個很小的控制器，擁有最小的封裝，提供多達40個IO，并且通過串行通信傳輸數據。

他可以同時輸出2點100KHZ，配備有7條特殊定位指令，包括零返回等等4.2元器件清單 序號 名稱型號與規格單位數量備注1可編程控制器FX2-48MR或自定臺12位置開關LX19-111個123熔斷器及配套熔芯RT14-20套14三相異步電動機Y-160M-22臺25接觸器CJ10-5套46熱繼電器JR16-20/3(JR16-20/3D)套24.3硬件控制原理圖4.3.1控制思想及要求 1.電梯轎箱的控制要求 (1)選向：根據電梯各層內選外呼信號的先后和停止時轎箱所在的樓曾位置決定電梯的運行方向2)選層換速：指電梯能夠根據轎內所選層而決定運行方向，而且遵守或一直向上，或一直向下的原則并且在每次平層的時候都能夠換速3)樓層位置的指示：選用七段LED數碼管顯示的方法 2.電梯門的控制要求 要求當電梯平層的時候，電梯門自動打開，經過10秒鐘后電梯門自動關上如果遇到有人在門中間的情況，電梯會因為機械安全觸板開關的作用而自動開門，也可以手動控制開門和關門4.3.2原理圖1.拖動電機電路的設計 本設計采用三相異步電機作為電梯的牽引電機，并且電機采用星-三角起動方式 異步電機從靜止狀態過渡到穩定運行狀態的過程稱為異步電機的啟動過程。

如果在額定電壓下直接起動，由于最初起動瞬間主磁通約減小到額定值的1/2，轉子功率因數又很低，造成了起動時堵轉電流相當大而堵轉轉矩并不大（不像直流電機那樣，起動轉矩與起動電流成正比）的結果，所以要采用星-三角降壓起動方法起動時，電機定子繞組接成星形聯結，起動后改接成三角形聯結，如圖3所示起動時，接觸器KM3、KM5觸點閉合，電機定子繞組接成星形聯結，待轉速升高到一定程度后，接觸器KM5觸點斷開，接觸器KM6觸點閉合，定子繞組改成三角形聯結，電機進入正常運行制動時采用能耗制動，接觸器KM3觸點斷開、KM7閉合，電機在斷開交流電源的同時，在定子兩相上通入直流電流，直流電流通過定子繞組，便在電機內建立一個位置固定、大小不變的恒定磁場電機轉子由于慣性繼續旋轉，轉子導體切割恒定磁場而產生感應電動勢和電流，該電流和恒定磁場相互作用產生相互作用產生電磁轉矩，轉矩的方向與轉子實際旋轉方向相反，起到了制動的作用在制動過程中，電機的轉速不斷下降，電機不斷吸收系統存儲的機械能，并把它轉換成電能消耗在轉子電路的電阻上M3～L1L2L3FUKM3KM4FRKM6KM5U1V1W1U2V2W2+ —KM7RZDC圖2.電梯拖動電機電路2.門電機電路的設計 門電機的驅動也采用三相異步電機，而起動時采用直接起動的方式，因為門電機的功率不大，直接起動對電源的影響不大，門電機電路如圖3所示。

接觸器KM1閉合，門電機正轉，電梯門打開接觸器KM2閉合，門電機反轉，電梯門關閉M3～L1L2L3FUKM1KM2FR圖3.電梯門拖動電機4.3.3 PLC外部接線圖 本設計采用三菱公司的PLC，型號為FX2N-128，輸入輸出節點各為64個該PLC既能滿足輸入輸出節點的需求，而且還留有一定的冗余量，為以后電梯系統的擴展提供方便，具體的硬件連接圖如圖4所示圖4.五層電梯硬件連接圖5.軟件設計5.1設計思想及程序框圖 圖5為PLC單臺電梯控制系統工作流程圖，從圖中可知控制一臺電梯正常工作，主要需要如下信號：控制信號、層樓信號、指令信號、召喚信號和消防信號 這些信號分別來自轎廂控制面板、井道行程開關、層面控制銨鈕和層面火警開關來自井道行程開關的層樓信號進行層樓定位并參與自動定向，同時顯示所在層樓位置來自轎廂控制面板的指令信號和來自層面控制按鈕的召喚信號分別進行指令登記和召喚登記，同時進行信號登記顯示這兩種信號也參與自動定向，和層樓信號一同對電梯進行運行控制，包括開／關門、上／下行和停站當來自層面的火警開關發出消防控制信號時，立即消除指令登記和召喚登記，直接控制電梯下行至底樓并開門。

運行控制電梯的同時進行運行顯示和驅動電動機正轉或反轉，即電梯上行或下行來自轎廂控制面板來自井道行程開關來自轎廂控制面板來自層面控制按鈕來自層面火警開關控制信號層樓信號指令信號召喚信號層樓定位指令登記召喚登記顯示顯示顯示自動定向運行控制（開/關門、上/下行、停站）運行顯示電動機驅動控制消防控制置位置位清除清除圖5.PLC單臺電梯控制系統工作流程圖5.2 I/O地址表 根據電梯操作的工藝過程及對控制系統的要求，首先歸納本系統中所有輸入信號和輸出信號；然后根據PLC的輸入點和輸出點進行I/O地址分配，使每個輸入信號對應PLC內部的輸入繼電器，每個輸出信號對應PLC內部的輸出繼電器 `5.2.1輸入信號的確定 先考察電梯轎廂內的操作操作面板上應有各層的選層指令按鈕，5層共有5個還有手動開門和關門按鈕，2個各樓層乘客召喚時，除底層和頂層只有一個召喚按鈕，其它各層均設上下兩個召喚按鈕，5層共需8個輸入按鈕5層電梯需5個行程開關來控制是否到了某一層，因此需5點輸入一層到四層中間的減速觸發觸點，4個消防按鈕1個，消防開門按鈕1個，關門1個機械觸板觸點1個，門閉合觸點1個，開門極限1個，關門1個，總共31個輸入點，如表1所示。

表1 輸入信號地址名稱：輸入點：名稱：輸入點：一層上行召喚按鈕X00一樓樓層信號觸點X20二層上行召喚按鈕X01二樓樓層信號觸點X21二層下行召喚按鈕X02三樓樓層信號觸點X22三層上行召喚按鈕X03四樓樓層信號觸點X23三層下行召喚按鈕X04五樓樓層信號觸點X24四層上行召喚按鈕X05轎箱內一層呼鈕X30四層下行召喚按鈕X06轎箱內二層呼鈕X31五層下行召喚按鈕X07轎箱內三層呼鈕X32消防按鈕X10轎箱內四層呼鈕X33消防開門按鈕X11轎箱內五層呼鈕X34門機械感應觸點（門自動重開）X12一樓減速觸點X40轎箱內開門開關X13二樓減速觸點X41消防關門按鈕X14三樓減速觸點X42轎箱內關門開關X15四樓減速觸點X43開門極限觸點X16門閉合觸點X44關門極限觸點X175.2.2輸出信號的確定各樓層乘客召喚時，按下的呼梯按鈕需顯示，所以有8個輸出點開門、關門輸出各1個樓層信號顯示5個，轎廂內樓層按鈕顯示5個，電梯上行、下行指示輸出各1個，拖動電機星形、三角形聯結輸出各1個，拖動電機正轉、反轉輸出各1個，拖動電機減速輸出1個，共27個，如表2所示表2輸出信號地址分配表名稱：輸入點：名稱：輸入點：一層上行召喚指示Y00五樓樓層信號顯示Y16二層上行召喚指示Y01轎廂內一樓按鈕顯示Y20二層下行召喚指示Y02轎廂內二樓按鈕顯示Y21三層上行召喚指示Y03轎廂內三樓按鈕顯示Y22三層下行召喚指示Y04轎廂內四樓按鈕顯示Y23四層上行召喚指示Y05轎廂內五樓按鈕顯示Y24四層下行召喚指示Y06電梯上行指示Y26五層下行召喚指示Y07電梯下行指示Y27電梯開門Y10拖動電機星形聯結Y30電梯關門Y11拖動電機三角形聯結Y31一樓樓層信號顯示Y12拖動電機正轉Y46二樓樓層信號顯示Y13拖動電機反轉Y47三樓樓層信號顯示Y14拖動電機減速Y40四樓樓層信號顯示Y155.2.3 內部輔助繼電器的確定表3 內部輔助繼電器地址分配表名稱：內部輔助繼電器：名稱：內部輔助繼電器：一樓～五樓樓廳呼梯信號輔助M00～M07拖動電機減速輔助M43上行輔助M08開門輔助M100下行輔助M09關門輔助M101一樓～五樓樓層信號輔助M10～M14 電梯運行禁止開門輔助M102箱內停層選擇信號輔助M20～M24停層輔助M200拖動電機正轉輔助M41電梯制動環節中輔助繼電器M301～M306拖動電機反轉輔助M425.3程序設計及說明5.3.1外呼信號的登記與消除乘客在樓廳門外呼叫電梯時，呼梯信號應被接收和保持，并用指示燈顯示出來。

當電梯運行到呼梯樓層，而且外呼信號的方向與電梯運行方向一致時（基層和頂層不必考慮，因為它們的運行方向是確定的，即一樓只能選擇上行，五樓只能選擇下行），電梯將停靠在該樓層，同時外呼信號應被消除，相應的指示燈也被熄滅外呼信號登記與消除環節梯形圖如圖7所示當按下某一外呼按鈕時，相對應的外呼輔助繼電器M0～M7接通并自鎖，同時與外呼按鈕對應的指示燈亮，表示該呼梯要求已被電梯接收并保持比如，當二樓廳外有人按下上行按鈕X01時，外呼信號輔助繼電器M1得電并自鎖，二樓上行的呼梯信號被接受并保持，同時二樓上行指示燈Y01得電顯示外呼信號的消除環節是由樓層信號輔助繼電器的常閉觸點與電梯運行方向輔助繼電器的常閉觸點并聯構成的（M8為上行輔助繼電器，M9為下行輔助繼電器）當電梯運行方向與外呼信號的方向一致且電梯到達呼梯樓層時，電梯將停止在該樓層，同時樓層信號輔助繼電器的常閉觸點M10～M14與電梯運行方向輔助繼電器的常閉觸點都斷開，導致外呼輔助繼電器失電斷開，呼梯信號被消除且指示燈熄滅而當外呼信號的方向與電梯運行方向相反時，雖然電梯到達該樓層的時候，樓層信號輔助繼電器的常閉觸點斷開，但電梯運行方向輔助繼電器的常閉觸點未斷開，外呼輔助繼電器仍得電，外呼信號仍有效不會被清除。

比如，電梯從一樓向上運行（上行），而呼梯要求從二樓向下時，若有去三樓以上的箱內內選層要求及外呼要求，電梯到達二樓時（無二樓上行要求）不停梯，呼梯要求沒有滿足，呼梯信號不能消除，電梯要先運行到三樓或以上樓層，待電梯下行到二樓時，呼梯信號才能被消除；若三樓以上無用梯要求，電梯將停在二樓，但是呼梯信號（二樓下行）也不能立即被消除，而是待乘客進入轎廂并選層（去一樓）后，這時電梯定向為向下運行，則二樓下行呼梯信號已滿足，呼梯信號被消除X10的常閉按鈕是消防按鈕，當消防按鈕按下時，所有的外呼登記與顯示信號都被清除M0X00M0M10X10M1X01M1M11X10M8M2X02M2M11X10M9M3X03M3M12X10M8M4X04M4M12X10M9M5X05M5M13X10M8M6X06M6M13X10M9M7X07M7M14X10Y00M0M1Y01M2Y02接下圖接上圖M3Y03M4Y04M5Y05M6Y06M7Y07圖7 外呼信號登記與消除環節梯形圖5.3.2 開門控制開門環節梯形圖如圖8所示，其中Y46、Y47分別為電梯拖動電機正反轉輸出，只要電梯在運行過程中，那么電梯門就不能打開。

本設計中用輔助繼電器M102的常閉觸點來實現該保護措施，只要Y46、Y47中的任何一個導通，輔助繼電器M102就得電，M102的常閉觸點斷開，M100（開門輔助繼電器）無法得電，電梯門就不能打開X11是消防開門按鈕，它與消防按鈕X10串聯組成消防開門環節，兩者同時按下時電梯門打開M200是停層開門輔助繼電器（該信號的產生將在電梯制動環節中論述），當電梯運行到指定樓層時M200得電，使得M100也得電并自鎖，開門輸出Y10導通使得電梯門自動打開X12是電梯自動重開門觸點，因為有時乘客未進入電梯，而電梯已在關門過程中，為了防止乘客被夾在門中，在門上安裝機械安全觸板，當安全觸板使得X12接通時，M100得電并自鎖，電梯門又重新打開X13是電梯手動重開門觸點，有時電梯內的乘客需要離開電梯，此時可以按下手動開門按鈕，使得X13接通，M100得電并自鎖，電梯門重新打開其他都屬于呼梯開門，電梯到達某層后，如果沒有人繼續使用電梯，電梯將?？吭谠搶诱敬粲腥嗽谠搶诱竞籼?，電梯將首先開門，以滿足用梯的要求如乘客在二樓，而電梯也停留在二樓(這將使得樓層信號輔助繼電器的常開觸點M11接通)，所以只要二樓有呼梯信號（無論是上行信號還是下行信號），都將使得M100得電并自鎖，電梯門打開。

其中時間繼電器T0是用來控制關門的，電梯門打開的同時T0開始計時，時間為10S，也就是說10S后電梯門將自動關閉M101是關門輔助繼電器，它的常閉觸點與M100互鎖，保證電梯在關門的過程中不能開門X14是消防關門常閉觸點，在這里作用與M101相同X16是開門極限觸點，當電梯門打開到一定程度時X16接通， X16的常閉觸點斷開，使得M100失電，電梯門將停止繼續打開，以免損壞電梯門板X11X10M101Y46Y47M102X14X16M102M100M200X12X13X00M10X01M11X02X03M12X04X05M13X06X07M14M100X10M100Y10K100 T0圖8 開門控制環節梯形圖5.3.3 關門控制關門環節梯形圖如圖9所示，其中X14是消防關門按鈕，它與消防按鈕X10串聯組成消防關門環節，兩者同時按下時電梯門關閉T0為延時關門常開觸點，延時時間一到T0導通，關門輔助繼電器M101得電并自鎖，關門輸出Y11導通使得電梯門自動關閉X15是提前關門（手動關門）觸點，如果電梯內乘客想在電梯自動關門前就將門關上，那么可以按該鍵，X15按下使得M101得電并自鎖，關門輸出Y11導通，電梯提前關門。

M100是開門輔助繼電器，它的常閉觸點與M101互鎖，保證電梯在開門的過程中不能關門X11是消防開門常閉觸點，在這里作用與M100相同X17是關門極限觸點，當電梯門閉合到一定程度時X17接通， X17的常閉觸點斷開，使得M101失電，電梯門將停止繼續關閉，以免損壞電梯門板X14X10M100X11X17M101T0X15M101X10M101Y11圖9 關門控制環節梯形圖5.3.4 樓層信號的顯示樓層信號顯示環節梯形圖如圖10所示，X20～X24是每個樓層的樓層信號觸點，M10～M14是每個樓層的樓層信號輔助繼電器，Y12～Y16是樓層信號的顯示輸出觸點電梯在一樓時，一樓樓層信號觸點X20閉合，相應的樓層信號輔助繼電器M10得電并自鎖，樓層信號的顯示輸出Y12導通，顯示此時的樓層為一樓；當電梯運行到二樓時，電梯箱體接觸到二樓樓層信號觸點X21，使得X21的常閉觸點斷開，于是M10失電，同時樓層顯示狀態由一樓變?yōu)槎牵ㄒ驗榇藭rX21閉合，使得二樓的樓層信號輔助繼電器M11得電并自鎖 ）二樓到四樓的樓層信號顯示與消除原理是一樣的，現已二樓為例說明當電梯運行到二樓時X21閉合，M11得電并自鎖，樓層信號的顯示輸出Y13導通，顯示當前樓層為二樓。

而該顯示信號的消除分為兩種情況，一種是電梯上行時由三樓的樓層信號觸點X22消除，電梯到達三樓時X22的常閉觸點斷開，使得M11失電斷開，樓層信號由二樓變?yōu)槿龢橇硪环N是電梯下行時由一樓的樓層信號觸點X20消除，電梯到達一樓時X20的常閉觸點斷開，使得M11失電斷開，樓層信號由二樓變?yōu)橐粯潜驹O(shè)計中采用七段LED顯示器來顯示樓層的位置，該顯示器有共陽極和共陰極兩種共陰極LED顯示塊的發光二極管的陰極連接在一起，通常此公共陰極接地，當某個發光二極管的陽極為高電平時，發光二極管點亮，相應的段被顯示同樣，共陽極LED顯示塊的發光二極管的陽極連接在一起，通常此公共陽極接正電壓當某個發光二極管的陰極接低電平時，發光二極管被點亮，相應的段被顯示X20X21M10M10X21M11X20X22M11X22M12X21X23M12X23M13X22X24M13X24M14X23M14M10Y12M11Y13M12Y14M13Y15M14Y16圖10 樓層信號顯示環節梯形圖5.3.5 電梯箱內選擇停層與顯示當乘客進入電梯后，首先選擇要去的樓層，乘客通過對轎廂內操作盤上的1～5層選層按鈕進行操作，選層信號被登記后，選層按鈕下的指示燈亮，表示選層信號已應被接收并保持，當電梯運行到所選的樓層后，箱內的停層信號即被消除，相應的指示燈也應熄滅。

電梯箱內選擇停層與顯示環節梯形圖如圖11所示，其中X30～X34是一樓到五樓的停層信號選擇按鈕，Y20～Y24是指示燈輸出當按下其中某一停層按鈕時，相對應的停層信號輔助繼電器M20～M24接通并自鎖，同時與停層按鈕對應的指示燈亮，表示該停層要求已被電梯接收并保持比如，任一樓層的乘客想去四樓（除已在四樓外），這里并不考慮電梯的運行方向，不會有四樓上行或四樓下行的說法，因為乘客進入電梯前知道電梯的運行方向（將在電梯定向環節中提及），當按下停層按鈕X33時，停層信號輔助繼電器M23得電并自鎖，四樓停層信號被接受并保持，同時四樓停層信號輸出Y23得電，指示燈亮與外呼信號的消除環節不同，電梯箱內停層信號的消除只由樓層信號輔助繼電器的常閉觸點構成，而外呼信號的消除環節是由樓層信號輔助繼電器的常閉觸點與電梯運行方向輔助繼電器的常閉觸點并聯構成的，這里不需要考慮電梯的運行方向問題，因為乘客在進入電梯前，電梯的運行方向是定的（由外呼信號產生），所以電梯到達箱內乘客所選樓層時（無論是上行還是下行），電梯都將停留在該層，停層信號同時被消除，對應的指示燈熄滅比如，一樓的乘客選擇去三樓，進入電梯后按下了三樓停層按鈕X32，停層信號輔助繼電器M22得電并自鎖，三樓的指示燈亮。

當電梯運行到三樓時，樓層信號輔助繼電器M11的常閉觸點斷開，使得停層信號輔助繼電器M22失電，三樓的停層指示燈就熄滅另外，X10是消防停層按鈕在消防情況下，按下X10按鈕，一樓的停層輔助繼電器得電，一樓的指示燈亮，而其他樓層的停層按鈕都將熄滅因為消防狀態下，要使電梯盡快的運行到底層，而其他停層信號都不予考慮，這樣做是為了保護乘客的安全，防止電梯在下降過程中由乘客進入X10的常閉觸點串聯在每個停層信號的支路中（一樓除外），只要按下X10，它的常閉觸點就斷開，所有樓層的停層信號都被清除X30M10M20X10M20X31X10M11M21M21X32X10M12M22M22X33X10M13M23M23X34X10M14M24M24M20Y20M21Y21M22Y22M23Y23M24Y24圖11 電梯箱內選擇停層與顯示環節梯形圖5.3.6 電梯的定向環節在自動運行狀態下，電梯首先應確定運行方向，也即定向電梯的定向只有兩種情況，即上行和下行電梯處于待命狀態，接到內選或外呼信號時，首先應將電梯所處的位置與內選和外呼信號進行比較，確定是上行還是下行,原則如下：召喚或指令要到的層樓 ＞ 轎廂目前所在層樓 電梯上行召喚或指令要到的層樓 ＜ 轎廂目前所在層樓 電梯下行召喚或指令要到的層樓 ＝ 轎廂目前所在層樓 無法定向一旦電梯定向后，內選或外呼信號對電梯運行方向的要求沒有滿足的情況下，定向信號不能消除。

消防狀態下運行方向直接由上行和下行啟動按鈕確定，不需要定向，故電梯的定向環節梯形圖如圖12、13所示圖中M8及M9分別為定向上行和定向下行輔助繼電器，它們線圈的得電條件是由內選信號、外呼信號以及電梯所處的位置信號組成，前文所說的“比較”是通過電梯位置信號對內選信號和呼梯信號的“屏蔽”實現的一、電梯定向（上行）環節在本設計中定向上行采用高層決定電梯運行方向的原則，即只要有高層呼梯信號或內選信號，電梯就先滿足高層的需要，電梯運行方向定為上行電梯定向（上行）環節的梯形圖如圖12所示，其中M1～M7是外呼信號輔助繼電器，M21～M24箱內停層信號輔助繼電器，M11～M14是樓層信號輔助繼電器，M8及M9分別為定向上行和定向下行輔助繼電器其中，五樓的外呼信號和箱內停層信號的優先級最高，從五樓到二樓優先級逐漸下降只要有五樓的呼梯信號，電梯就已定向為上行，無論其他樓層的呼梯信號時什么樣的當電梯運行到五樓時，五樓的樓層信號輔助繼電器M14常閉觸點斷開，使得M08失電，無法定向為上行假如電梯現處于一樓，而某時刻只有三樓有呼梯信號M3或M4，因為在外呼按鈕按下時M3或M4得電并自鎖，使得 M3或M4的常開觸點一直是閉合的，所以定向上行輔助繼電器M8不需要自鎖，M8得電后使得電梯拖動電機的正轉輸出Y26得電。

當電梯從一樓運行到二樓時，M11常閉斷開，但這并不影響電梯的定向，這就是前面所說的高層決定電梯運行方向的原則而當電梯運行到三樓時，樓層信號輔助繼電器M12的常閉觸點斷開，M3或M4也將失電斷開（在外呼信號消除環節中論述），使得M08失電，電梯這一階段的定向結束若又有其他呼梯信號，那電梯又將重新定向電梯箱內停層信號確定電梯運行方向的原理與外呼信號相同另外，這里M09的常閉觸點是用來起互鎖作用的，保證電梯不會既定為上行又定為下行M1M11M14M09M08M12M13M2M21M3M4M22M5M6M23M7M24M08Y26圖12 電梯定向（上行）環節的梯形圖二、電梯定向（下行）環節在本設計中定向下行采用低層決定電梯運行方向的原則，即只要有低層呼梯信號或內選信號，電梯就先滿足低層的需要，將電梯運行方向定為下行電梯定向（下行）環節的梯形圖如圖13所示，其中M0～M6是外呼信號輔助繼電器，M20～M23箱內停層信號輔助繼電器，M10～M13是樓層信號輔助繼電器，M8及M9分別為定向上行和定向下行輔助繼電器其中，一樓的外呼信號和箱內停層信號的優先級最高，從一樓到四樓優先級逐漸下降只要有一樓的呼梯信號，電梯就已定向為下行，無論其他樓層的呼梯信號時什么樣的。

當電梯運行到一樓時，一樓的樓層信號輔助繼電器M10常閉觸點斷開，使得M09失電，無法定向為下行假如電梯現處于五樓，而某時刻只有三樓有呼梯信號M3或M4，因為在外呼按鈕按下時M3或M4得電并自鎖，使得 M3或M4的常開觸點一直是閉合的，所以定向下行輔助繼電器M9不需要自鎖，M9得電后使得電梯拖動電機的反轉輸出Y27得電當電梯從五樓運行到四樓時，M13常閉斷開，但這并不影響電梯的定向，這就是前面所說的低層決定電梯運行方向的原則而當電梯運行到三樓時，樓層信號輔助繼電器M12的常閉觸點斷開，M3或M4也將失電斷開（在外呼信號消除環節中論述），使得M08失電，電梯這一階段的定向結束若又有其他呼梯信號，那電梯又將重新定向電梯箱內停層信號確定電梯運行方向的原理與外呼信號相同另外，這里M08的常閉觸點是用來起互鎖作用的，保證電梯不會既定為上行又定為下行M5M13M10M08M09M12M11M6M23M3M4M22M1M2M21M0M20M9Y27圖13電梯定向（下行）環節的梯形圖5.3.7 電梯的起步、穩定運行環節乘客進入電梯選擇好要去的樓層，且電梯門關閉的情況下電梯的拖動電機開始工作，拖動電梯向上或向下運行。

電梯的旋轉方向由定向環節中的定向上行和定向下行輔助繼電器M8和M9決定的在本設計中，拖動電機選用用三相異步電機，采用星-三角（Y-△）降壓起動的方法，起動時電動機定子繞組接成Y形聯結，起動后改接成△形聯結因為如果直接啟動，起動電流將很大，這樣可以降低啟動電流電梯的起步、穩定運行環節的梯形圖如圖14所示，其中M8、M9是前面提到的運行方向輔助繼電器，M41、M42分別是電機的正轉和反轉輔助繼電器Y46、Y47分別為電機正、反轉輸出，Y30、Y31分別為星形接法和三角形接法的輸出，T01是星形起動的時間繼電器，X44是電梯門關閉觸點當電梯定向為上行且電梯門已經關閉時，即輔助繼電器M8閉合，X44也閉合，此時電機正轉輔助繼電器M41得電，M41閉合使得電機正轉輸出Y46得電，控制電機為正轉方式確定了電機的轉向后，電機開始起動首先M41閉合導致星形接法輸出Y30得電，電機此時在星形聯結下起動，時間繼電器也開始計時本設計中，星形起動時間為2S，所以時間常數為20當計時到兩秒時，時間繼電器T01的常開觸點閉合，使得三角形接法的輸出Y31得電并自鎖，同時Y31的常閉觸點斷開，使得星形聯結輸出Y30失電，電機以三角形聯結方式穩定運行。

當電梯定向為下行且電梯門已經關閉時，即輔助繼電器M9閉合，X44也閉合，此時電機正轉輔助繼電器M42得電，M42閉合使得電機反轉輸出Y47得電，控制電機為反轉方式確定了電機的轉向后，電機開始起動首先M42閉合導致星形接法輸出Y30得電，電機此時在星形聯結下起動，時間繼電器也開始計時本設計中，星形起動時間為2S，所以時間常數為20當計時到兩秒時，時間繼電器T01的常開觸點閉合，使得三角形接法的輸出Y31得電并自鎖，同時Y31的常閉觸點斷開，使得星形聯結輸出Y30失電，電機以三角形聯結方式穩定運行在梯形圖中，正反轉輔助繼電器M41、M42的常閉觸點在對方的支路中形成互鎖，確保電梯不能同時正轉和反轉M8X44M42M41M41Y46M41Y31Y30K20T01T01M41Y31Y31M9X44M41M42M42Y47M42Y31Y30K20T01T01M42Y31Y31M43M43圖14 電梯的起步、穩定運行環節的梯形圖5.3.8 電梯的制動環節電梯在停車制動之前，應首先確定其停層信號，即確定電梯要?？康臉菍?，該信號應根據電梯的運行方向與外呼信號的位置和箱內選層信號比較后得出?？康臉菍哟_定后，電梯在到達該樓層中間時減速觸點接通，電梯開始啟動減速環節。

現以二樓的樓層減速觸點為例介紹此梯形圖的原理，本設計中減速觸點安裝在樓層中間，二樓的減速觸點為X41電梯經過二樓減速觸點有兩種情況，一種是由二樓到三樓需要減速，另一種是由高層下降到二樓需要減速假如電梯在二樓時，三樓有上行外呼信號，輔助繼電器M3得電自鎖，且此時電梯定向為上行，M08閉合當電梯運行到二樓中間時，接觸到二樓減速觸點X41，使得減速輔助繼電器M43得電并自鎖，電梯開始減速而當三樓為下行外呼信號時，又分為兩種情況一種情況是三樓以上樓層沒有呼梯信號，此時電梯需要減速停留在三層以滿足乘客的需求，另一種情況是三樓以上樓層有呼梯信號，此時電梯不用停留在三樓，而是直接向上運行為了達到這一目的，在這里使用了輔助繼電器M303，當有三樓以上的呼梯信號時，輔助繼電器M303得電使得它的常閉觸點斷開，所以即使有三樓下行外呼信號，M43也不會得電，電梯也就不會減速停留在三層而如果沒有三樓以上的呼梯信號，M303的常閉觸點一直閉合，所以只要有三樓下行外呼信號，M43就會得電，電梯減速并停留在三樓當電梯原本在三樓或者更高的樓層時，如果有二樓的下行外呼信號，輔助繼電器M2得電自鎖，且此時電梯定向為下行，M09閉合。

當電梯運行到二樓中間時，接觸到二樓減速觸點X41，使得減速輔助繼電器M43得電并自鎖，電梯開始減速而當二樓為上行外呼信號時，也分為兩種情況一種情況是二樓以下樓層沒有呼梯信號，此時電梯需要減速停留在二層以滿足乘客的需求，另一種是二樓以下樓層有呼梯信號，此時電梯不用停留在二樓，而是直接向下運行為了達到這一目的，在這里使用了輔助繼電器M302，當有二樓以下的呼梯信號時，輔助繼電器M302得電使得它的常閉觸點斷開，所以即使有二樓上行外呼信號，M43也不會得電，電梯也就不會減速停留在二層而如果沒有二樓以下的呼梯信號，M302的常閉觸點一直閉合，所以只要有二樓上行外呼信號，M43就會得電，電梯減速并停留在二樓在這里，減速輔助繼電器M43由開門輔助繼電器M100關斷當電梯到達樓層時，電梯開門時M100的常閉觸點斷開，于是M43失電斷開停層輔助繼電器M200由一樓至五樓的樓層輔助繼電器和M43共同決定M23M7X43M5M6M09M306M24M43AM43Y40M10M11M12M13M14M43M200圖15 電梯制動環節的梯形圖M3M301M4M5M6M7M22M23M24M0M20M302M5M303M6M7M23M24接下圖M304M1M2M20M21M7M24M305M0M0M306M1M2M3M4M20M21M22接上圖圖16 電梯制動環節中輔助繼電器的梯形圖6.運行調試一、檢修狀態試運行 A.轎內檢修 1.檢查復核變頻器的設定參數是否符合要求。

2.在轎廂內將檢修開關置于檢修狀態然后轎廂內不要留人，而上機房控制屏上操作 3.此時PC機輸入點X7亮，X10滅可用轎內檢修方式試運行 4.轎內檢修上行可用11L14高層站的內指令輸入點短接 5.轎內檢修下行可用11L40與最低層站的內指令輸入點短接. B. 轎頂檢修此時X7.X10 不亮，可用轎頂檢修試運行 1.轎頂檢修上行11L40與21L6 短接[X11亮] 2 .轎頂檢修下行11L40與21L7短接[X12亮] 3.檢修運行電梯狀態;當11L40與慢上或慢下點時，電梯應立即關門[PC 出點Y3GMJ上行;SJ上行或XJ上行]當門完 全關閉后[Y3熄;GMJ下行Y14或Y15‘Y12‘Y0亮]電梯馬上起動向上或向下運行此時要觀察電梯運行方向是否與你的指令方向一致;如否，就要將變頻器LF5的設定值[0/1]改變;直到電梯的運行方向與你的指令方向一致同時，要觀察變頻器參數LF88和LF89的方向[+與-]是否一致如否，就要將變頻器LF18的設定值[on/off]改變直到兩者方向一致 4.檢修狀態運行停止后應立即開門 5.請注意，由于電梯首次運行，井道情況不清，恐防轎廂碰撞井道件故上下行的行程不要控制太長。

6.在機房試驗檢修運行正常后，可進入轎頂操作二、自動狀態 1.把自動[無司機]開關置自動狀態[X25亮、M16↓]，檢查各層樓外呼信號的選向、運行、減速、消號等情況是否正常若不正常，應查找井道接線是否出錯[因控制屏已經過廠內檢查試驗] 2.當需要測絕緣電阻時，要把變頻器的全部引線[包括全部控制線和主回路大線]做好記錄然后卸除，并把PC機輸入端整排地拔離PC機主體，然后才進行各種端子的絕緣測試，以防止損壞變頻器及PC機輸入口7.小結通過這次PLC課程設計，讓我更加深刻理解了課本的知識，并使我熟悉和掌握。
