機械設計 第十章 齒輪傳動設計

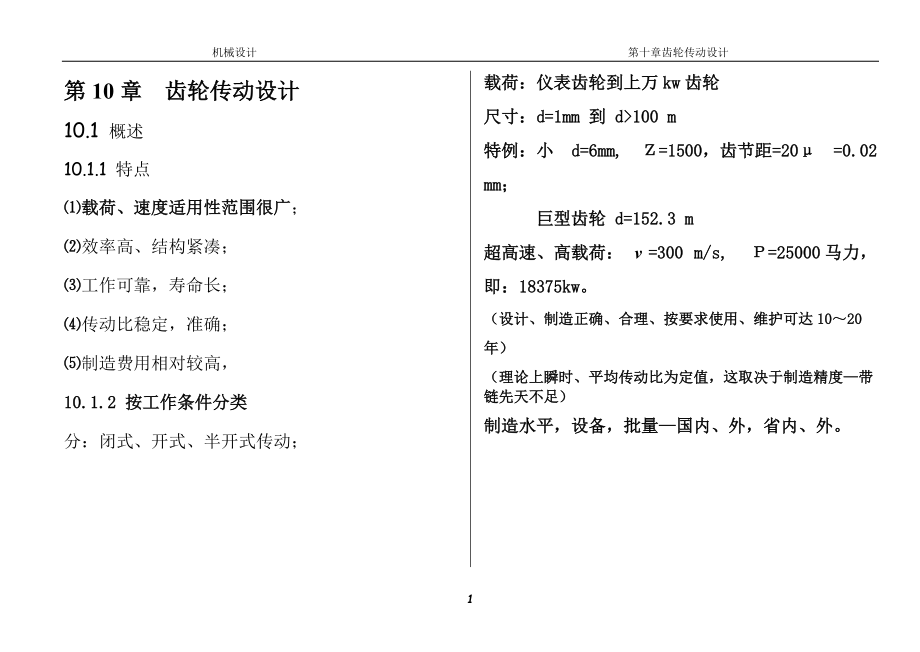

機械設計 第十章齒輪傳動設計第10章 齒輪傳動設計10.1 概述10.1.1 特點⑴載荷、速度適用性范圍很廣；⑵效率高、結構緊湊；⑶工作可靠，壽命長； ⑷傳動比穩定，準確； ⑸制造費用相對較高， 10.1.2 按工作條件分類分：閉式、開式、半開式傳動；載荷：儀表齒輪到上萬kw齒輪尺寸：d=1mm 到 d>100 m特例：小 d=6mm, Ζ=1500，齒節距=20μ =0.02 mm；巨型齒輪 d=152.3 m超高速、高載荷： v =300 m/s, Ρ=25000馬力，即：18375kw設計、制造正確、合理、按要求使用、維護可達10～20年）（理論上瞬時、平均傳動比為定值，這取決于制造精度—帶鏈先天不足）制造水平，設備，批量—國內、外，省內、外10.2 齒輪傳動的失效形式及計算準則10.2.1輪齒的失效形式1.輪齒折斷原因： 疲勞折斷、過載折斷形式：整體折斷、局部折斷2.齒面點蝕(1)接蝕應力的概念點、線接觸物體在彈性擠壓變形區的應力—sH接觸面對應點的sH相等， sH非均布有一最大值 sH為表層應力(2)點蝕形成機理sH復作用→表面萌生裂紋→向下擴展sH表層（應力）→裂紋返向表面＝＞微粒材料脫落且表面形成麻點；① 后果：振動↑→平穩性↓、噪音↑，但仍可工作。

3.齒面膠合瞬時高溫→油膜破裂-→接蝕峰峰高溫熔焊-→撕裂-→產生條狀溝瘡；后果：無法工作比點蝕嚴重4.齒面磨損后果：①齒厚↓＝＞斷齒，②齒面為非漸開線曲面＝＞平穩性↓5.齒面塑性變形（軟齒面在重載時，在摩擦力作用下材料沿齒受摩擦力方向流動）10.2.2 不同場合下的主要失效形式及計算準則⑴閉式傳動：點蝕 : sH≤[sH] 斷點 : sF≤[sF] 一般功力傳動的計算準則膠合:條件計算（高速、重載時發生）；⑵開式傳動—磨損后斷齒計算準則：以sF≤[sF]條件計算模數考慮磨損、適當加大m---條件性計算五種常見失效形式，并不是同時發生，不同工作場合下以某種或幾種形式為主；10.3齒輪材料及熱處理基本要求：齒面硬、齒芯韌 （點蝕、膠冷、磨損、塑性流動）；—（斷齒）；對于應用齒輪較多的工業部門，如：航天、汽車、拖拉機、機床等，大都制定行業的齒輪材料規范，甚至還有行業齒輪設計規范，現僅對通用機械中的一般動力傳動的齒輪材料作簡要介紹10.3.1常用材料及熱處理硬齒面牌號熱處理硬 度45鋼表面淬火40～50HRC40Cr表面淬火48～55HRC20Cr20CrMnTi滲碳淬火56～62HRC軟齒面45鋼正火HB162～217調質HB217～25540Cr調質HB229～28610.3.2選用要點⑴使用條件與要求固定作業、載荷較平穩—軟齒面結構緊湊—硬齒面沖擊、過載嚴重：滲碳、淬火；⑵工藝性軟齒面優于硬齒面⑶軟齒面：一般小齒輪硬度應比大齒輪高30～50HB⑷環保或可持續發展：10.4圓柱齒輪的計算載荷 10.4.1名義載荷T=9.55106P/n (N.mm)Ft=2T/d10.4.2計算載荷 （與帶、鏈相同，實際載荷大于名義載荷，不過影響因素更多，考慮更仔細，精確）Fnc=KFn或Ftc=KFtK=KAKvKaKb (用4個系數考慮四個方面的影響因素)1．KA—使用系數，表10-2；2．Kv—?jiǎng)虞d系數，圖10-8；（機械原理：要保證齒輪傳動的瞬時傳動比為定值，嚙合處的齒廓公法線與兩回轉中心連線的交點應為定點；但實際應用中存在）基節誤差、齒形誤差、輪齒變形：齒廓公法線位置波動→節點波動→ac→附加載荷 3. Ka―齒間載荷分配系數，表10-3制造誤差輪齒變形― 多齒對嚙合時載荷分配不均；4. Kb―齒向載荷分布系數，表10-4、圖10-13安裝、制造誤差軸（彎、扭）支承系統變形 載荷沿齒寬分布不均。

10.5 標準直齒圓柱齒輪的強度計算10.5.1輪齒的受力分析Ft=2T1/d1 Fr= Ft tga Fn= Ft /cosa 10.5.2齒面接觸疲勞強度計算 （sH ≤ [sH]計算式）1．sH的計算依據—赫芝公式―兩圓柱體接觸應力計算式；pca―齒面壓力r∑—兩圓柱體接觸的當量曲率半徑，ZE——彈性影響系數（與材料E,m有關）表10-6（問題：圓定曲率、輪齒漸開線變曲率2． 輪齒的sH計算式（瞬時狀態、嚙合系數為兩圓柱體接蝕，公式可用）⑴計算點失效分析統計節點附近為單點對嚙合 以節點為計算點⑵計算式ZH—節點區域系數 ，（標準齒輪=2.5）3． 設計式 （sH ≤ [sH]式中未知參數：b, d1）引入: fd=b/ d1 —齒寬系數10.5.3 齒根彎曲疲勞強度計算1 力學模型：（中等精度齒輪）視齒體為懸臂梁； 基本式：sF=M/w 引入Ysa—應力修正系數，（剪切應力，壓力）表10-5；2.計算式危險截面：30切線法；計算點：受拉側 ⑴校核式：YFa―齒形系數，表10-5；⑵設計式10.5.4 齒輪傳動的許用應力1. 疲勞極限的測試條件1） 齒輪副試件、失效概率1%2） m=3~5 mm、a=20、b=10~50 mm、P2022. 許用應力[s] KN — 壽命系數，圖10-18、19slim—疲勞極限（應力），圖10—20、2110.6 齒輪傳動的設計方法與步驟10.6.1 基本方法1.閉式傳動失效：點蝕，斷齒；*(1)以sH ≤ [s]H條件計算d1；(2)預定m,Z1，校核sF ≤ [s]F條件；2.開式傳動（1） 定Z1，以sF ≤ [s]F設計計算m計；（2） 慮磨損補償，取m=(1.1～1.5)m計。

問題：兩個準則如何應用？① 求何參數；② 先用哪個：注：sH與m無關，sF與d1,b,m有關；當d1,b一定（即：外廓尺寸不變）,m↑—sF↓10.6.2 主要參數分析與選擇1. Z1與md1=mZ1 (d1一定 ) Z1↑—ε↑—平穩性↑，m↓—切削量↓—成本↓；滿足sF ≤ [sF]時，Z1↑為好；閉式：Z1=20～40；開式：Z1=17～20；動力傳動：m≥1.5～2；2. fd的選擇（1）fd↑—b↑—承載能力↑；b↑—偏載↑—Kβ（效能↓）＝＞fd 應適當，表10-7（2）fd與實際齒寬 b=fdd1----計算齒寬b1=b+(5～10)b2=b 10.6.3 d1設計式使用中的問題及對策1.問題：待定參數：d1= mZ1 ，m由sF ≤ [s]F確定，d1由sH ≤ [s]H確定而Kv、Ka與d1或b 有關(圖10-8、表10-3)2.對策 預定系數值，初算d1，調整d1= mZ1，后再校核（ m取標準，Z1圓整）10.6.4 主要設計步驟（閉式、薦用）1．預定系數值，初算d1試取K=1.2～2, 計算d1（初）2．調整初定參數方案（1）預定m：m≈(0.01～0.02)a，軟齒面取中偏小值，硬齒面取中偏大值 )12
